Nr kat. 942330 DG MP TNC ACI 275 FM

GTIN / EAN 4013364495319, Nr taryfy celnej (EU): 85363030, Waga brutto: 348.11 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Ogranicznik przepięć DEHNguard MP TNC ACI 275 FM
3-biegunowy, modułowy, gotowy do podłączenia
ogranicznik przepięć z
wbudowanym przełącznikiem ACI i iskiernikiem,
z podwójnym zaciskiem przyłączeniowym w technice wtykowej („push-in”) do
okablowania rozgałęzionego i połączeń szeregowych
do sieci TN-S, szerokość: 3 moduły
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 275 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Znamionowy prąd wyładowczy: 20 kA
Wytrzymałość zwarciowa: 25 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG MP TNC ACI 275 FM
Nr kat.: 942330
lub podobny.

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy AC (U_C )	275 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Dodatkowy bezpiecznik zewnętrzny	nie
Przepięcia dorywcze (TOV) (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) (U_T) – cecha	440 V / 120 min – wytrzymały
Prąd upływu	brak brądu upływu
Certyfikaty	KEMA, VDE

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 / 400 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	275 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Znamionowy prąd obciążęnia przy połączeniu przelotowym w "układzie V" (I_L )	40 A
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Napięciowy poziom ochrony przy 5 kA (U_P )	≤ 1,5 kV
Czas zadziałania (t_A )	≤ 100 ns
Dodatkowy bezpiecznik zewnętrzny	nie
Wytrzymałość zwarciowa (I_SCCR )	25 kA_rms
Maksymalny bezpiecznik dodatkowy przy połączeniu przelotowym w "układzie V"	40 A gG
Maksymalny bezpiecznik dodatkowy przy połączeniu gałęziowym (podwójne przyłącze 2 x 10 mm²)	brak
Przepięcia dorywcze (TOV) (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) (U_T) – cecha	440 V / 120 min – wytrzymały
Prąd upływu	brak brądu upływu
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut
Przekrój przyłącza (min.)	6 mm² linka
Przekrój przyłącza (maks.)	10 mm² drut / linka
Przekrój przewodów (min.) z tulejką kablową	1,5 mm²
Przekrój przewodów (maks.) z tulejką kablową	6 mm²
Przekrój przewodów (maks.) z tulejką kablową bez kołnierza	10 mm²
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	3 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Produkt 942330 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942330.

Idź do sklepu internetowego

Nr kat. 942440 DG MP TNS ACI 275 FM

GTIN / EAN 4013364477148, Nr taryfy celnej (EU): 85363030, Waga brutto: 377.08 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Ogranicznik przepięć DEHNguard MP TNS ACI 275 FM
4-biegunowy, modułowy, gotowy do podłączenia
ogranicznik przepięć z
wbudowanym przełącznikiem ACI i iskiernikiem,
z podwójnym zaciskiem przyłączeniowym w technice wtykowej („push-in”) do
okablowania rozgałęzionego i połączeń szeregowych
do sieci TN-S, szerokość: 4 moduły
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 275 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Znamionowy prąd wyładowczy: 20 kA
Wytrzymałość zwarciowa: 25 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG MP TNS ACI 275 FM
Nr kat.: 942440
lub podobny.

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy AC [L-PE] (U_C )	275 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Napięciowy poziom ochrony [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Dodatkowy bezpiecznik zewnętrzny	nie
Przepięcia dorywcze (TOV) (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) (U_T) – cecha	440 V / 120 min – wytrzymały
Prąd upływu	brak brądu upływu
Certyfikaty	KEMA, VDE

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 / 400 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-PE] (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Znamionowy prąd obciążęnia przy połączeniu przelotowym w "układzie V" (I_L )	40 A
Napięciowy poziom ochrony [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Napięciowy poziom ochrony [L-PE]/[N-PE] przy 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Czas zadziałania (t_A )	≤ 100 ns
Dodatkowy bezpiecznik zewnętrzny	nie
Wytrzymałość zwarciowa (I_SCCR )	25 kA_rms
Maksymalny bezpiecznik dodatkowy przy połączeniu przelotowym w "układzie V"	40 A gG
Maksymalny bezpiecznik dodatkowy przy połączeniu gałęziowym (podwójne przyłącze 2 x 10 mm²)	brak
Przepięcia dorywcze (TOV) (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) (U_T) – cecha	440 V / 120 min – wytrzymały
Prąd upływu	brak brądu upływu
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm²drut
Przekrój przyłącza (min.)	6 mm² linka
Przekrój przyłącza (maks.)	10 mm² drut / linka
Przekrój przewodów (min.) z tulejką kablową	1,5 mm²
Przekrój przewodów (maks.) z tulejką kablową	6 mm²
Przekrój przewodów (maks.) z tulejką kablową bez kołnierza	10 mm²
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	4 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Produkt 942440 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942440.

Idź do sklepu internetowego

Nr kat. 942341 DG MP TT ACI 275 FM

GTIN / EAN 4013364477186, Nr taryfy celnej (EU): 85363030, Waga brutto: 377.71 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Ogranicznik przepięć DEHNguard MP TT ACI 275 FM
4-biegunowy, modułowy, gotowy do podłączenia
ogranicznik przepięć z
wbudowanym przełącznikiem ACI i iskiernikiem,
z podwójnym zaciskiem przyłączeniowym w technice wtykowej („push-in”) do
okablowania rozgałęzionego i połączeń szeregowych
do sieci TT i TN-S, szerokość: 4 moduły
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 275 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Znamionowy prąd wyładowczy: 20 kA
Wytrzymałość zwarciowa: 25 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG MP TT ACI 275 FM
Nr kat.: 942341
lub podobny.

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	20 kA
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Dodatkowy bezpiecznik zewnętrzny	nie
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [N-PE] (U_T) – cecha	1200 V / 200 ms – wytrzymały
Prąd upływu	brak brądu upływu
Certyfikaty	KEMA, VDE

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 / 400 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	20 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	20 kA
Znamionowy prąd obciążęnia przy połączeniu przelotowym w "układzie V" (I_L )	40 A
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Napięciowy poziom ochrony [L-N]/[N-PE] przy 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Zdolność gaszenia prądu następczego AC [N-PE] (I_fi )	100 A_rms
Czas zadziałania [L-N] (t_A )	≤ 100 ns
Czas zadziałania [N-PE] (t_A )	≤ 100 ns
Dodatkowy bezpiecznik zewnętrzny	nie
Wytrzymałość zwarciowa (I_SCCR )	25 kA_rms
Maksymalny bezpiecznik dodatkowy przy połączeniu przelotowym w "układzie V"	40 A gG
Maksymalny bezpiecznik dodatkowy przy połączeniu gałęziowym (podwójne przyłącze 2 x 10 mm²)	brak
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [N-PE] (U_T) – cecha	1200 V / 200 ms – wytrzymały
Prąd upływu	brak brądu upływu
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut
Przekrój przyłącza (min.)	6 mm² linka
Przekrój przyłącza (maks.)	10 mm² drut / linka
Przekrój przewodów (min.) z tulejką kablową	1,5 mm²
Przekrój przewodów (maks.) z tulejką kablową	6 mm²
Przekrój przewodów (maks.) z tulejką kablową bez kołnierza	10 mm²
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	4 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Produkt 942341 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942341.

Idź do sklepu internetowego

Nr kat. 942342 DG MP TT ACI 385 FM

GTIN / EAN 4013364484870, Nr taryfy celnej (EU): 85363030, Waga brutto: 439.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Ogranicznik przepięć DEHNguard MP TT ACI 385 FM
4-biegunowy, modułowy, gotowy do podłączenia
ogranicznik przepięć z
wbudowanym przełącznikiem ACI i iskiernikiem,
z podwójnym zaciskiem przyłączeniowym w technice wtykowej („push-in”) do
okablowania rozgałęzionego i połączeń szeregowych
do sieci TT i TN-S, szerokość: 4 moduły
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 385 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Znamionowy prąd wyładowczy: 20 kA
Wytrzymałość zwarciowa: 25 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG MP TT ACI 385 FM
Nr kat.: 942342
lub podobny.

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy AC [L-N] (U_C )	385 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) [L-N] (I_max )	40 kA
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Dodatkowy bezpiecznik zewnętrzny	nie
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [N-PE] (U_T) – cecha	1200 V / 200 ms – wytrzymały
Prąd upływu	brak brądu upływu
Certyfikaty	KEMA, VDE

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 / 400 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N] (U_C )	385 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) [L-N] (I_max )	40 kA
Znamionowy prąd obciążęnia przy połączeniu przelotowym w "układzie V" (I_L )	40 A
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Napięciowy poziom ochrony [L-N]/[N-PE] przy 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Zdolność gaszenia prądu następczego AC [N-PE] (I_fi )	100 A_rms
Czas zadziałania [L-N] (t_A )	≤ 100 ns
Czas zadziałania [N-PE] (t_A )	≤ 100 ns
Dodatkowy bezpiecznik zewnętrzny	nie
Wytrzymałość zwarciowa (I_SCCR )	25 kA_rms
Maksymalny bezpiecznik dodatkowy przy połączeniu przelotowym w "układzie V"	40 A gG
Maksymalny bezpiecznik dodatkowy przy połączeniu gałęziowym (podwójne przyłącze 2 x 10 mm²)	brak
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [N-PE] (U_T) – cecha	1200 V / 200 ms – wytrzymały
Prąd upływu	brak brądu upływu
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut
Przekrój przyłącza (min.)	6 mm² linka
Przekrój przyłącza (maks.)	10 mm² drut / linka
Przekrój przewodów (min.) z tulejką kablową	1,5 mm²
Przekrój przewodów (maks.) z tulejką kablową	6 mm²
Przekrój przewodów (maks.) z tulejką kablową bez kołnierza	10 mm²
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	4 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Produkt 942342 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942342.

Idź do sklepu internetowego

Nr kat. 942220 DG MP TN ACI 275 FM

GTIN / EAN 4013364495425, Nr taryfy celnej (EU): 85363030, Waga brutto: 234.63 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Ogranicznik przepięć DEHNguard MP TN ACI 275 FM
2-biegunowy, modułowy, gotowy do podłączenia
ogranicznik przepięć z
wbudowanym przełącznikiem ACI i iskiernikiem,
z podwójnym zaciskiem przyłączeniowym w technice wtykowej („push-in”) do
okablowania rozgałęzionego i połączeń szeregowych
do sieci TN, szerokość: 2 moduły
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 275 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Znamionowy prąd wyładowczy: 20 kA
Wytrzymałość zwarciowa: 25 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG MP TN ACI 275 FM
Nr kat.: 942220
lub podobny.

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy AC [L-PE] (U_C )	275 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Napięciowy poziom ochrony [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Dodatkowy bezpiecznik zewnętrzny	nie
Przepięcia dorywcze (TOV) (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) (U_T) – cecha	440 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [L-PE] (U_T) – cecha	440 V / 120 min – wytrzymały
Prąd upływu	brak brądu upływu
Certyfikaty	KEMA, VDE

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-PE] (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Znamionowy prąd obciążęnia przy połączeniu przelotowym w "układzie V" (I_L )	40 A
Napięciowy poziom ochrony [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Napięciowy poziom ochrony [L-PE]/[N-PE] przy 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Czas zadziałania (t_A )	≤ 100 ns
Dodatkowy bezpiecznik zewnętrzny	nie
Wytrzymałość zwarciowa (I_SCCR )	25 kA_rms
Maksymalny bezpiecznik dodatkowy przy połączeniu przelotowym w "układzie V"	40 A gG
Maksymalny bezpiecznik dodatkowy przy połączeniu gałęziowym (podwójne przyłącze 2 x 10 mm²)	brak
Przepięcia dorywcze (TOV) (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) (U_T) – cecha	440 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [L-PE] (U_T) – cecha	440 V / 120 min – wytrzymały
Prąd upływu	brak brądu upływu
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut
Przekrój przyłącza (min.)	6 mm² linka
Przekrój przyłącza (maks.)	10 mm² drut / linka
Przekrój przewodów (min.) z tulejką kablową	1,5 mm²
Przekrój przewodów (maks.) z tulejką kablową	6 mm²
Przekrój przewodów (maks.) z tulejką kablową bez kołnierza	10 mm²
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	2 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Produkt 942220 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942220.

Idź do sklepu internetowego

Nr kat. 942121 DG MP TT 2P ACI 275 FM

GTIN / EAN 4013364495364, Nr taryfy celnej (EU): 85363030, Waga brutto: 250.04 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Ogranicznik przepięć DEHNguard MP TT 2P ACI 275 FM
2-biegunowy, modułowy, gotowy do podłączenia
ogranicznik przepięć z
wbudowanym przełącznikiem ACI i iskiernikiem,
z podwójnym zaciskiem przyłączeniowym w technice wtykowej („push-in”) do
okablowania rozgałęzionego i połączeń szeregowych
do sieci TT i TN, szerokość: 2 moduły
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 275 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Znamionowy prąd wyładowczy: 20 kA
Wytrzymałość zwarciowa: 25 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG MP TT 2P ACI 275 FM
Nr kat.: 942121
lub podobny.

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	20 kA
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Dodatkowy bezpiecznik zewnętrzny	nie
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [N-PE] (U_T) – cecha	1200 V / 200 ms – wytrzymały
Prąd upływu	brak brądu upływu
Certyfikaty	KEMA, VDE

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	20 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	20 kA
Znamionowy prąd obciążęnia przy połączeniu przelotowym w "układzie V" (I_L )	40 A
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Napięciowy poziom ochrony [L-N]/[N-PE] przy 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Zdolność gaszenia prądu następczego AC [N-PE] (I_fi )	100 A_rms
Czas zadziałania [L-N] (t_A )	≤ 100 ns
Czas zadziałania [N-PE] (t_A )	≤ 100 ns
Dodatkowy bezpiecznik zewnętrzny	nie
Wytrzymałość zwarciowa (I_SCCR )	25 kA_rms
Maksymalny bezpiecznik dodatkowy przy połączeniu przelotowym w "układzie V"	40 A gG
Maksymalny bezpiecznik dodatkowy przy połączeniu gałęziowym (podwójne przyłącze 2 x 10 mm²)	brak
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [N-PE] (U_T) – cecha	1200 V / 200 ms – wytrzymały
Prąd upływu	brak brądu upływu
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut
Przekrój przyłącza (min.)	6 mm² linka
Przekrój przyłącza (maks.)	10 mm² drut / linka
Przekrój przewodów (min.) z tulejką kablową	1,5 mm²
Przekrój przewodów (maks.) z tulejką kablową	6 mm²
Przekrój przewodów (maks.) z tulejką kablową bez kołnierza	10 mm²
Montaż	na szynie 35 mm wg EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	2 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Produkt 942121 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942121.

Idź do sklepu internetowego

Nr kat. 942122 DG MP TT 2P ACI 385 FM

GTIN / EAN 4013364495371, Nr taryfy celnej (EU): 85363030, Waga brutto: 250.24 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Ogranicznik przepięć DEHNguard MP TT 2P ACI 385 FM
2-biegunowy, modułowy, gotowy do podłączenia
ogranicznik przepięć z
wbudowanym przełącznikiem ACI i iskiernikiem,
z podwójnym zaciskiem przyłączeniowym w technice wtykowej („push-in”) do
okablowania rozgałęzionego i połączeń szeregowych
do sieci TT i TN, szerokość: 2 moduły
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 385 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Znamionowy prąd wyładowczy: 20 kA
Wytrzymałość zwarciowa: 25 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG MP TT 2P ACI 385 FM
Nr kat.: 942122
lub podobny.

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy AC [L-N] (U_C )	385 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) [L-N] (I_max )	40 kA
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Dodatkowy bezpiecznik zewnętrzny	nie
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [N-PE] (U_T) – cecha	1200 V / 200 ms – wytrzymały
Prąd upływu	brak brądu upływu
Certyfikaty	KEMA, VDE

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N] (U_C )	385 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) [L-N] (I_max )	40 kA
Znamionowy prąd obciążęnia przy połączeniu przelotowym w "układzie V" (I_L )	40 A
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Napięciowy poziom ochrony [L-N]/[N-PE] przy 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Czas zadziałania [L-N] (t_A )	≤ 100 ns
Czas zadziałania [N-PE] (t_A )	≤ 100 ns
Dodatkowy bezpiecznik zewnętrzny	nie
Wytrzymałość zwarciowa (I_SCCR )	25 kA_rms
Maksymalny bezpiecznik dodatkowy przy połączeniu przelotowym w "układzie V"	40 A gG
Maksymalny bezpiecznik dodatkowy przy połączeniu gałęziowym (podwójne przyłącze 2 x 10 mm²)	brak
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [N-PE] (U_T) – cecha	1200 V / 200 ms – wytrzymały
Prąd upływu	brak brądu upływu
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut
Przekrój przyłącza (min.)	6 mm² linka
Przekrój przyłącza (maks.)	10 mm² drut / linka
Przekrój przewodów (min.) z tulejką kablową	1,5 mm²
Przekrój przewodów (maks.) z tulejką kablową	6 mm²
Przekrój przewodów (maks.) z tulejką kablową bez kołnierza	10 mm²
Montaż	na szynie 35 mm wg EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	2 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Produkt 942122 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942122.

Idź do sklepu internetowego

Nr kat. 952330 DG M TNC ACI 275 FM

GTIN / EAN 4013364376649, Nr taryfy celnej (EU): 85363030, Waga brutto: 360.00 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Ogranicznik przepięć z techniką ACI DEHNguard M TNC ACI 275 FM
3-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
z wbudowanym przełącznikiem ACI i iskiernikiem,
do sieci TN-C o napięciu znamionowym 230/400 V, szerokość: 3 moduły
Z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
Największe napięcie trwałej pracy: 275 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Znamionowy prąd wyładowczy: 20 kA
Brak konieczności stosowania dodatkowego bezpiecznika zewnętrznego
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line
Mechaniczny wskaźnik uszkodzenia ogranicznika przepięć

Producent: DEHN
Typ: DG M TNC ACI 275 FM
Nr kat.: 952330
lub podobny.

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy AC (U_C )	275 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Dodatkowy bezpiecznik zewnętrzny	nie
Przepięcia dorywcze (TOV) (U_T) – cecha	440 V / 120 min – wytrzymały
Prąd upływu	brak prądu upływu
Certyfikaty	KEMA

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 / 400 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	275 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Napięciowy poziom ochrony przy 5 kA (U_P )	≤ 1,5 kV
Czas zadziałania (t_A )	≤ 100 ns
Dodatkowy bezpiecznik zewnętrzny	nie
Wytrzymałość zwarciowa (I_SCCR )	25 kA_rms
Przepięcia dorywcze (TOV) (U_T) – cecha	440 V / 120 min – wytrzymały
Prąd upływu	brak prądu upływu
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut / linka
Przekrój przyłącza (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	3 moduł(y), DIN 43880
Certyfikaty	KEMA
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Produkt 952330 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952330.

Idź do sklepu internetowego

Nr kat. 952440 DG M TNS ACI 275 FM

GTIN / EAN 4013364376625, Nr taryfy celnej (EU): 85363030, Waga brutto: 450.00 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Ogranicznik przepięć ztechniką ACI DEHNguard M TNS ACI 275 FM
4-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
z wbudowanym przełącznikiem ACI i iskiernikiem,
do sieci TN-S o napięciu znamionowym 230/400 V, szerokość: 4 moduły
Z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
Największe napięcie trwałej pracy: 275 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Znamionowy prąd wyładowczy: 20 kA
Brak konieczności stosowania dodatkowego bezpiecznika zewnętrznego
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line
Mechaniczny wskaźnik uszkodzenia ogranicznika przepięć

Producent: DEHN
Typ: DG M TNS ACI 275 FM
Nr kat.: 952440
lub podobny.

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy AC [L-PE] (U_C )	275 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Napięciowy poziom ochrony [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Dodatkowy bezpiecznik zewnętrzny	nie
Przepięcia dorywcze (TOV) (U_T) – cecha	440 V / 120 min – wytrzymały
Prąd upływu	brak prądu upływu
Certyfikaty	KEMA

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 / 400 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-PE] (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Napięciowy poziom ochrony [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Czas zadziałania (t_A )	≤ 100 ns
Dodatkowy bezpiecznik zewnętrzny	nie
Wytrzymałość zwarciowa (I_SCCR )	25 kA_rms
Przepięcia dorywcze (TOV) (U_T) – cecha	440 V / 120 min – wytrzymały
Prąd upływu	brak prądu upływu
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut / linka
Przekrój przyłącza (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	4 moduł(y), DIN 43880
Certyfikaty	KEMA
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Produkt 952440 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952440.

Idź do sklepu internetowego

Nr kat. 952341 DG M TT ACI 275 FM

GTIN / EAN 4013364376632, Nr taryfy celnej (EU): 85363030, Waga brutto: 455.00 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

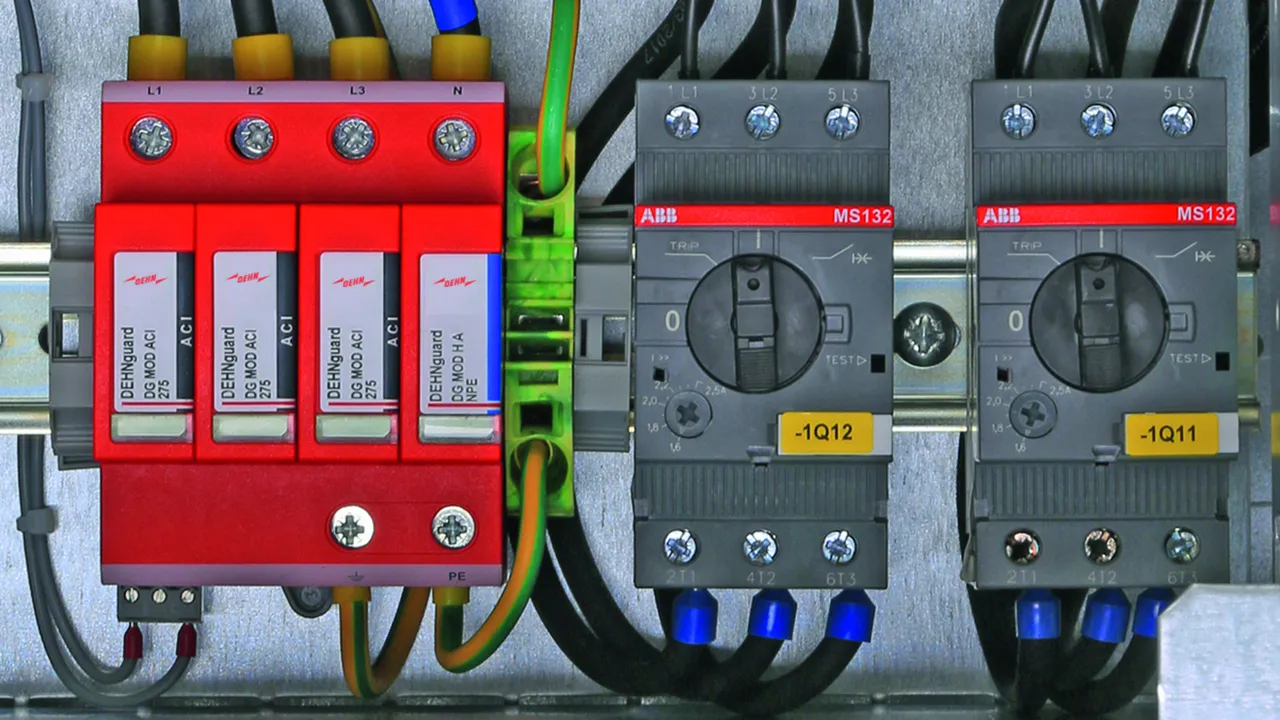

Ogranicznik przepięć z techniką ACI DEHNguard M TT ACI 275 FM
4-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
z wbudowanym przełącznikiem ACI i iskiernikiem,
do sieci TT i TN-S o napięciu znamionowym 230/400 V, szerokość: 4 moduły
Z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
Największe napięcie trwałej pracy: 275 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Znamionowy prąd wyładowczy: 20 kA
Brak konieczności stosowania dodatkowego bezpiecznika zewnętrznego
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line
Mechaniczny wskaźnik uszkodzenia ogranicznika przepięć

Producent: DEHN
Typ: DG M TT ACI 275 FM
Nr kat.: 952341
lub podobny.

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	20 kA
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Dodatkowy bezpiecznik zewnętrzny	nie
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [N-PE] (U_T) – cecha	1200 V / 200 ms – wytrzymały
Prąd upływu	brak prądu upływu
Certyfikaty	KEMA

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 / 400 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	20 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	80 kA
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Napięciowy poziom ochrony [L-N]/[N-PE] przy 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Zdolność gaszenia prądu następczego AC [N-PE] (I_fi )	100 A_rms
Czas zadziałania [L-N] (t_A )	≤ 100 ns
Czas zadziałania [N-PE] (t_A )	≤ 100 ns
Dodatkowy bezpiecznik zewnętrzny	nie
Wytrzymałość zwarciowa (I_SCCR )	25 kA_rms
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [N-PE] (U_T) – cecha	1200 V / 200 ms – wytrzymały
Prąd upływu	brak prądu upływu
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut / linka
Przekrój przyłącza (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	4 moduł(y), DIN 43880
Certyfikaty	KEMA
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Produkt 952341 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952341.

Idź do sklepu internetowego

Nr kat. 952342 DG M TT ACI 385 FM

GTIN / EAN 4013364387850, Nr taryfy celnej (EU): 85363030, Waga brutto: 520.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Ogranicznik przepięć z techniką ACI DEHNguard M TT ACI 385 FM
4-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
z wbudowanym przełącznikiem ACI i iskiernikiem,
do sieci TT i TN-S o napięciu znamionowym 230/400 V, szerokość: 4 moduły
Z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
Największe napięcie trwałej pracy: 385 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Znamionowy prąd wyładowczy: 20 kA
Brak konieczności stosowania dodatkowego bezpiecznika zewnętrznego
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line
Mechaniczny wskaźnik uszkodzenia ogranicznika przepięć

Producent: DEHN
Typ: DG M TT ACI 385 FM
Nr kat.: 952342
lub podobny.

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy AC [L-N] (U_C )	385 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) [L-N] (I_max )	40 kA
Maksymalny prąd wyładowczy (8/20 µs) [N-PE] (I_max )	120 kA
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Dodatkowy bezpiecznik zewnętrzny	nie
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [N-PE] (U_T) – cecha	1200 V / 200 ms – wytrzymały
Prąd upływu	brak prądu upływu
Certyfikaty	KEMA

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 / 400 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N] (U_C )	385 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	20 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	80 kA
Maksymalny prąd wyładowczy (8/20 µs) [L-N] (I_max )	40 kA
Maksymalny prąd wyładowczy (8/20 µs) [N-PE] (I_max )	120 kA
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Napięciowy poziom ochrony [L-N]/[N-PE] przy 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Zdolność gaszenia prądu następczego AC [N-PE] (I_fi )	100 A_rms
Czas zadziałania [L-N] (t_A )	≤ 100 ns
Czas zadziałania [N-PE] (t_A )	≤ 100 ns
Dodatkowy bezpiecznik zewnętrzny	nie
Wytrzymałość zwarciowa (I_SCCR )	25 kA_rms
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [N-PE] (U_T) – cecha	1200 V / 200 ms – wytrzymały
Prąd upływu	brak prądu upływu
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm2 drut / linka
Przekrój przyłącza (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	Thermoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	4 moduł(y), DIN 43880
Certyfikaty	KEMA
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka
Rozszerzone dane techniczne:	---------------------------------
– Maksymalny przewidywany prąd zwarciowy	50 kA_rms

Produkt 952342 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952342.

Idź do sklepu internetowego

Nr kat. 952220 DG M TN ACI 275 FM

GTIN / EAN 4013364376656, Nr taryfy celnej (EU): 85363030, Waga brutto: 245.00 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Ogranicznik przepięć z techniką ACI DEHNguard M TN ACI 275 FM
2-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
z wbudowanym przełącznikiem ACI i iskiernikiem,
do jednofazowych sieci TN 230 V, szerokość: 2 moduły
Z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
Największe napięcie trwałej pracy: 275 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Znamionowy prąd wyładowczy: 20 kA
Brak konieczności stosowania dodatkowego bezpiecznika zewnętrznego
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line
Mechaniczny wskaźnik uszkodzenia ogranicznika przepięć

Producent: DEHN
Typ: DG M TN ACI 275 FM
Nr kat.: 952220
lub podobny.

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy AC [L-PE] (U_C )	275 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Napięciowy poziom ochrony [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Dodatkowy bezpiecznik zewnętrzny	nie
Przepięcia dorywcze (TOV) (U_T) – cecha	440 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [L-PE] (U_T) – cecha	440 V / 120 min – wytrzymały
Prąd upływu	brak prądu upływu
Certyfikaty	KEMA

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-PE] (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Napięciowy poziom ochrony [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Czas zadziałania (t_A )	≤ 100 ns
Dodatkowy bezpiecznik zewnętrzny	nie
Wytrzymałość zwarciowa (I_SCCR )	25 kA_rms
Przepięcia dorywcze (TOV) (U_T) – cecha	440 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [L-PE] (U_T) – cecha	440 V / 120 min – wytrzymały
Prąd upływu	brak prądu upływu
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut / linka
Przekrój przyłącza (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	2 moduł(y), DIN 43880
Certyfikaty	KEMA
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Produkt 952220 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952220.

Idź do sklepu internetowego

Nr kat. 952121 DG M TT 2P ACI 275 FM

GTIN / EAN 4013364376663, Nr taryfy celnej (EU): 85363030, Waga brutto: 255.00 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Ogranicznik przepięć ztechniką ACI DEHNguard M TT 2P ACI 275 FM
2-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
z wbudowanym przełącznikiem ACI i iskiernikiem,
do jednofazowych sieci TT i TN o napięciu znamionowym 230 V, szerokość: 2 moduły
Z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
Największe napięcie trwałej pracy: 275 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Znamionowy prąd wyładowczy: 20 kA
Brak konieczności stosowania dodatkowego bezpiecznika zewnętrznego
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line
Mechaniczny wskaźnik uszkodzenia ogranicznika przepięć

Producent: DEHN
Typ: DG M TT 2P ACI 275 FM
Nr kat.: 952121
lub podobny.

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	20 kA
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Dodatkowy bezpiecznik zewnętrzny	nie
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [N-PE] (U_T) – cecha	1200 V / 200 ms – wytrzymały
Prąd upływu	brak prądu upływu
Certyfikaty	KEMA

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	20 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	80 kA
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Napięciowy poziom ochrony [L-N]/[N-PE] przy 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Zdolność gaszenia prądu następczego AC [N-PE] (I_fi )	100 A_rms
Czas zadziałania [L-N] (t_A )	≤ 100 ns
Czas zadziałania [N-PE] (t_A )	≤ 100 ns
Dodatkowy bezpiecznik zewnętrzny	nie
Wytrzymałość zwarciowa (I_SCCR )	25 kA_rms
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [N-PE] (U_T) – cecha	1200 V / 200 ms – wytrzymały
Prąd upływu	brak prądu upływu
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut / linka
Przekrój przyłącza (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm wg EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	2 moduł(y), DIN 43880
Certyfikaty	KEMA
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Produkt 952121 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952121.

Idź do sklepu internetowego

Nr kat. 952122 DG M TT 2P ACI 385 FM

GTIN / EAN 4013364387867, Nr taryfy celnej (EU): 85363030, Waga brutto: 298.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Ogranicznik przepięć z techniką ACI DEHNguard M TT 2P ACI 385 FM
2-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
z wbudowanym przełącznikiem ACI i iskiernikiem,
do sieci TT i TN, szerokość: 2 moduły
Z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
Największe napięcie trwałej pracy: 385 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Znamionowy prąd wyładowczy: 20 kA
Brak konieczności stosowania dodatkowego bezpiecznika zewnętrznego
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line
Mechaniczny wskaźnik uszkodzenia ogranicznika przepięć

Producent: DEHN
Typ: DG M TT 2P ACI 385 FM
Nr kat.: 952122
lub podobny.

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy AC [L-N] (U_C )	385 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) [L-N] (I_max )	40 kA
Maksymalny prąd wyładowczy (8/20 µs) [N-PE] (I_max )	120 kA
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Dodatkowy bezpiecznik zewnętrzny	nie
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [N-PE] (U_T) – cecha	1200 V / 200 ms – wytrzymały
Prąd upływu	brak prądu upływu
Certyfikaty	KEMA

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N] (U_C )	385 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	20 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	80 kA
Maksymalny prąd wyładowczy (8/20 µs) [L-N] (I_max )	40 kA
Maksymalny prąd wyładowczy (8/20 µs) [N-PE] (I_max )	120 kA
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Napięciowy poziom ochrony [L-N]/[N-PE] przy 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Zdolność gaszenia prądu następczego AC [N-PE] (I_fi )	100 A_rms
Czas zadziałania [L-N] (t_A )	≤ 100 ns
Czas zadziałania [N-PE] (t_A )	≤ 100 ns
Dodatkowy bezpiecznik zewnętrzny	nie
Wytrzymałość zwarciowa (I_SCCR )	25 kA_rms
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [N-PE] (U_T) – cecha	1200 V / 200 ms – wytrzymały
Prąd upływu	brak prądu upływu
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut / linka
Przekrój przyłącza (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	2 moduł(y), DIN 43880
Certyfikaty	KEMA
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka
Rozszerzone dane techniczne:	---------------------------------
– Maksymalny przewidywany prąd zwarciowy	50 kA_rms

Produkt 952122 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952122.

Idź do sklepu internetowego

Nr kat. 952100 DG S ACI 275 FM

GTIN / EAN 4013364376526, Nr taryfy celnej (EU): 85363030, Waga brutto: 142.10 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Ogranicznik przepięć z techniką ACI DEHNguard S ACI 275 FM
1-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
z wbudowanym przełącznikiem ACI i iskiernikiem, szerokość: 1 moduł
Z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
Największe napięcie trwałej pracy: 275 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Znamionowy prąd wyładowczy: 20 kA
Brak konieczności stosowania dodatkowego bezpiecznika zewnętrznego
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line
Mechaniczny wskaźnik uszkodzenia ogranicznika przepięć

Producent: DEHN
Typ: DG S ACI 275 FM
Nr kat.: 952100
lub podobny.

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy AC (U_C )	275 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Dodatkowy bezpiecznik zewnętrzny	nie
Przepięcia dorywcze (TOV) (U_T) – cecha	440 V / 120 min – wytrzymały
Prąd upływu	brak prądu upływu
Certyfikaty	KEMA

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	275 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Napięciowy poziom ochrony przy 5 kA (U_P )	≤ 1,5 kV
Czas zadziałania (t_A )	≤ 100 ns
Dodatkowy bezpiecznik zewnętrzny	nie
Wytrzymałość zwarciowa (I_SCCR )	25 kA_rms
Przepięcia dorywcze (TOV) (U_T) – cecha	440 V / 120 min – wytrzymały
Prąd upływu	brak prądu upływu
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut / linka
Przekrój przyłącza (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	1 moduł(y), DIN 43880
Certyfikaty	KEMA
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Produkt 952100 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952100.

Idź do sklepu internetowego

Nr kat. 952113 DG S ACI 385 FM

GTIN / EAN 4013364387874, Nr taryfy celnej (EU): 85363030, Waga brutto: 158.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Ogranicznik przepięć z techniką ACI DEHNguard S ACI 275 FM
1-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
z wbudowanym przełącznikiem ACI i iskiernikiem, szerokość: 1 moduł
Z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
Największe napięcie trwałej pracy: 275 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Znamionowy prąd wyładowczy: 20 kA
Brak konieczności stosowania dodatkowego bezpiecznika zewnętrznego
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line
Mechaniczny wskaźnik uszkodzenia ogranicznika przepięć

Producent: DEHN
Typ: DG S ACI 385 FM
Nr kat.: 952113
lub podobny.

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy AC (U_C )	385 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Dodatkowy bezpiecznik zewnętrzny	nie
Przepięcia dorywcze (TOV) (U_T) – cecha	440 V / 120 min – wytrzymały
Prąd upływu	brak prądu upływu
Certyfikaty	KEMA

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	385 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Napięciowy poziom ochrony przy 5 kA (U_P )	≤ 1,5 kV
Czas zadziałania (t_A )	≤ 100 ns
Dodatkowy bezpiecznik zewnętrzny	nie
Wytrzymałość zwarciowa (I_SCCR )	25 kA_rms
Przepięcia dorywcze (TOV) (U_T) – cecha	440 V / 120 min – wytrzymały
Prąd upływu	brak prądu upływu
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut / linka
Przekrój przyłącza (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	1 moduł(y), DIN 43880
Certyfikaty	KEMA
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka
Rozszerzone dane techniczne:	---------------------------------
– Maksymalny przewidywany prąd zwarciowy	50 kA_rms

Produkt 952113 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952113.

Idź do sklepu internetowego

DEHNguard modular z techniką ACI

DEHNguard MP TNC ACI 275 FM

Nr kat. 942330 DG MP TNC ACI 275 FM

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TNC_ACI_XXX_FM.stp

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TNC_ACI_XXX_FM.igs

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TNC_ACI_XXX_FM.jt

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TNC_ACI_XXX_FM.dwg

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TNC_ACI_XXX_FM_m_D.dxf

Technika ACI

Produkt 942330 został dodany do notatnika.

Do koszyka dodano produkt 942330.

DEHNguard MP TNS ACI ... FM

Nr kat. 942440 DG MP TNS ACI 275 FM

Nie masz uprawnień, by pobrać 942440.stp

Nie masz uprawnień, by pobrać 942440.igs

Nie masz uprawnień, by pobrać 942440.jt

Nie masz uprawnień, by pobrać 942440.dwg

Nie masz uprawnień, by pobrać 942341_942440m.dxf

Technika ACI

Produkt 942440 został dodany do notatnika.

Do koszyka dodano produkt 942440.

DEHNguard MP TT ACI ... FM

Nr kat. 942341 DG MP TT ACI 275 FM

Nie masz uprawnień, by pobrać 942440.stp

Nie masz uprawnień, by pobrać 942440.igs

Nie masz uprawnień, by pobrać 942440.jt

Nie masz uprawnień, by pobrać 942440.dwg

Nie masz uprawnień, by pobrać 942341_942440m.dxf

Technika ACI

Produkt 942341 został dodany do notatnika.

Do koszyka dodano produkt 942341.

Nr kat. 942342 DG MP TT ACI 385 FM

Nie masz uprawnień, by pobrać 942440.stp

Nie masz uprawnień, by pobrać 942440.igs

Nie masz uprawnień, by pobrać 942440.jt

Nie masz uprawnień, by pobrać 942440.dwg

Nie masz uprawnień, by pobrać 942341_942440m.dxf

Technika ACI

Produkt 942342 został dodany do notatnika.

Do koszyka dodano produkt 942342.

DEHNguard MP TN ACI 275 FM

Nr kat. 942220 DG MP TN ACI 275 FM

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.stp

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.igs

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.jt

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.dwg

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM_m_D.dxf

Technika ACI

Produkt 942220 został dodany do notatnika.

Do koszyka dodano produkt 942220.

DEHNguard MP TT 2P ACI ... FM

Nr kat. 942121 DG MP TT 2P ACI 275 FM

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.stp

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.igs

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.jt

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.dwg

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM_m_D.dxf

Technika ACI

Produkt 942121 został dodany do notatnika.

Do koszyka dodano produkt 942121.

Nr kat. 942122 DG MP TT 2P ACI 385 FM

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.stp

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.igs

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.jt

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.dwg

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM_m_D.dxf

Technika ACI

Produkt 942122 został dodany do notatnika.

Do koszyka dodano produkt 942122.

DEHNguard M TNC ACI 275 FM

Nr kat. 952330 DG M TNC ACI 275 FM

Nie masz uprawnień, by pobrać 952330.stp

Nie masz uprawnień, by pobrać 952330.igs

Nie masz uprawnień, by pobrać 952330.jt

Nie masz uprawnień, by pobrać 952330.dwg

Nie masz uprawnień, by pobrać 952330m_E.dxf

Nie masz uprawnień, by pobrać DEHN.952330.wspak

Nie masz uprawnień, by pobrać DEHN.952330.edz

Technika ACI

Produkt 952330 został dodany do notatnika.
