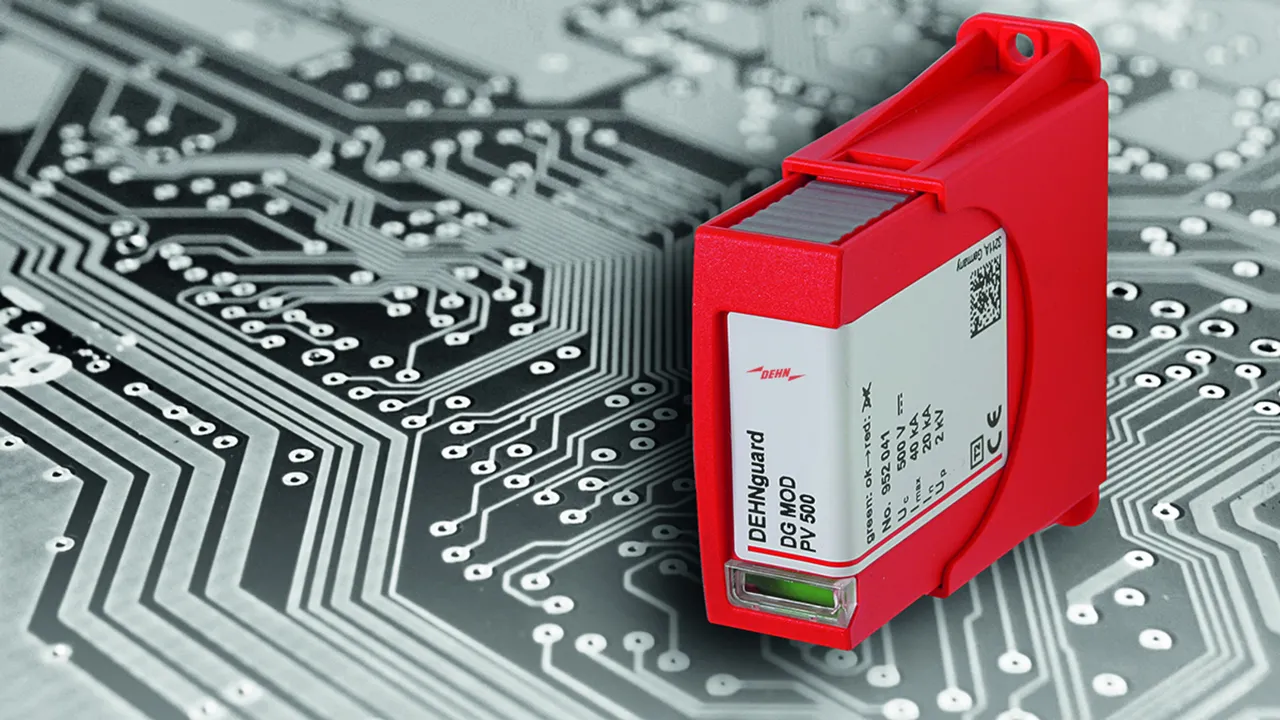

DEHNguard PCB

  • Podstawa do modułów ochronnych DEHNguard do montażu i integracji na płytkach drukowanych
  • Optymalna integracja ogranicznika typu 2 z urządzeniami
  • Łatwe i elastyczne zastosowanie dla wszystkich wariantów obwodów
  • Wysoka wydajność dzięki zastosowaniu sprawdzonych modułów ochronnych DEHNguard
  • Kodowanie w podstawie i module ochronnym zapobiega pomyłkom
  • Dostępne są wersje ze zdalną sygnalizacją stanu oraz bez zdalnej sygnalizacji stanu.
  • Dostępne są wersje spełniające najwyższe wymagania dotyczące odstępów izolacyjnych powierzchniowych i powietrznych
  • Na życzenie może być również wykonany dla innych modułów ochronnych DEHNguard

DEHNguard PCB PV SCI ...

Jednobiegunowa podstawa do montażu na płytkach drukowanych urządzenia do modułów DEHNguard.

3 Produkty

Nr kat. 952653 DG PCB PV SCI 300

GTIN / EAN 4013364150713, Nr taryfy celnej (EU): 85366930, Waga brutto: 19.89 g, Jednostka opakowaniowa: 72.00 szt.

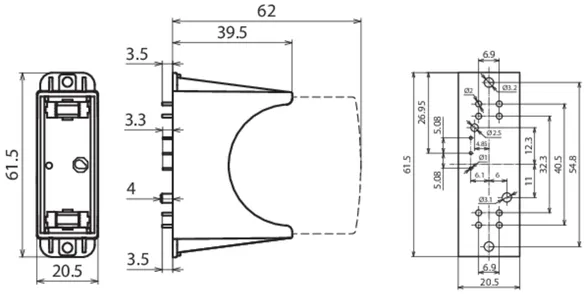

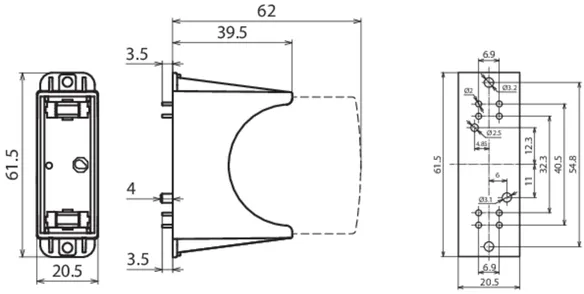

Rysunki

Informacje dodatkowe

Jednobiegunowa podstawa DEHNguard PCB PV SCI 300
Jednobiegunowa podstawa do modułów ochronnych DEHNguard
do integracji na płytkach obwodów drukowanych
Kodowanie w podstawie i module ochronnym zapobiega pomyłkom
Montaż za pomocą połączeń śrubowych i lutowanych na płytkach drukowanych
Powiązany moduł ochronny:
DG MOD PV SCI 300 (Art.-Nr. 952 053)
Największe napięcie trwałej pracy DC (moduł): 500 V
Do montażu za pomocą połączeń śrubowych i lutowanych na płytkach drukowanych

Producent: DEHN
Typ: DG PCB PV SCI 300
Nr kat.: 952653
lub podobny.

Certyfikaty



Dane techniczne

Powiązany moduł ochronny DG MOD PV SCI 300 (nr kat. 952 053)
Największe napięcie trwałej pracy DC (moduł) 300 V
Montaż bezpośrednie wlutowanie w płytkę drukowaną
Stopień ochrony IP 20 (przy podłączonym module ochronnym)

Produkt 952653 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952653.

Idź do sklepu internetowego

Nr kat. 952651 DG PCB PV SCI 500

GTIN / EAN 4013364146310, Nr taryfy celnej (EU): 85366930, Waga brutto: 19.89 g, Jednostka opakowaniowa: 72.00 szt.

Rysunki

Informacje dodatkowe

Jednobiegunowa podstawa DEHNguard PCB PV SCI 500
Jednobiegunowa podstawa do modułów ochronnych DEHNguard
do integracji na płytkach obwodów drukowanych
Kodowanie w podstawie i module ochronnym zapobiega pomyłkom
Powiązany moduł ochronny:
DG MOD PV SCI 500 (nr art. 952 051)
Największe napięcie trwałej pracy DC (moduł): 500 V
Do montażu za pomocą połączeń śrubowych i lutowanych na płytkach drukowanych

Producent: DEHN
Typ: DG PCB PV SCI 500
Nr kat.: 952651
lub podobny.

Certyfikaty



Dane techniczne

Powiązany moduł ochronny DG MOD PV SCI 500 (nr kat. 952 051)
Największe napięcie trwałej pracy DC (moduł) 500 V
Montaż bezpośrednie wlutowanie w płytkę drukowaną
Stopień ochrony IP 20 (przy podłączonym module ochronnym)

Produkt 952651 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952651.

Idź do sklepu internetowego

Nr kat. 952654 DG PCB PV SCI 600

GTIN / EAN 4013364149878, Nr taryfy celnej (EU): 85366930, Waga brutto: 19.79 g, Jednostka opakowaniowa: 72.00 szt.

Rysunki

Informacje dodatkowe

Jednobiegunowa podstawa DEHNguard PCB PV SCI 600
Jednobiegunowa podstawa do modułów ochronnych DEHNguard
do integracji na płytkach obwodów drukowanych
Kodowanie w podstawie i module ochronnym zapobiega pomyłkom
Powiązany moduł ochronny:
DG MOD PV SCI 600 (Art.-Nr. 952 054)
Największe napięcie trwałej pracy DC (moduł): 600 V
Do montażu za pomocą połączeń śrubowych i lutowanych na płytkach drukowanych

Producent: DEHN
Typ: DG PCB PV SCI 600
Nr kat.: 952654
lub podobny.

Certyfikaty



Dane techniczne

Powiązany moduł ochronny DG MOD PV SCI 600 (nr kat. 952 054)
Największe napięcie trwałej pracy DC (moduł) 600 V
Montaż bezpośrednie wlutowanie w płytkę drukowaną
Stopień ochrony IP 20 (przy podłączonym module ochronnym)

Produkt 952654 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952654.

Idź do sklepu internetowego

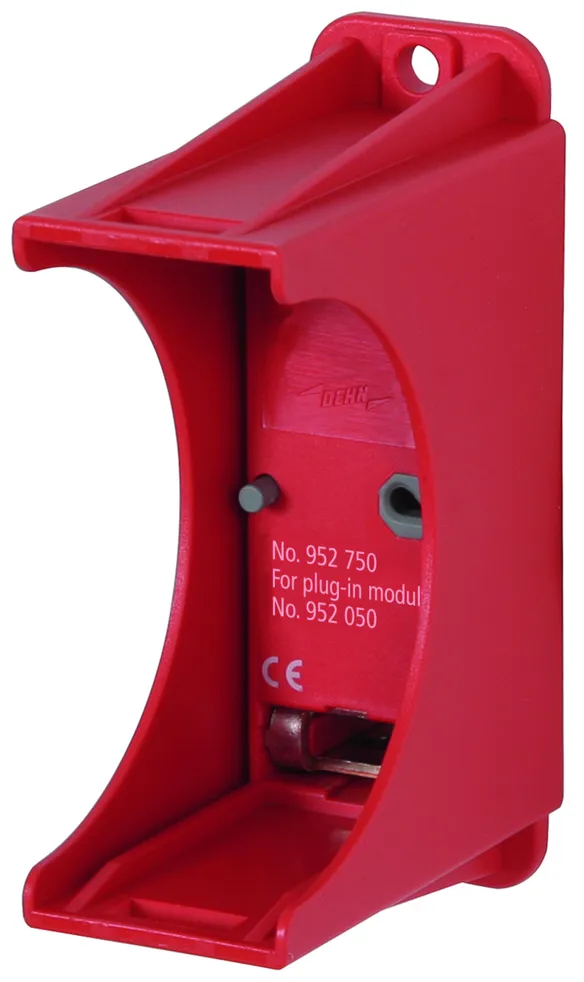

DEHNguard PCB PV SCI ... FM

Jednobiegunowa podstawa do montażu na płytkach drukowanych urządzenia do modułów DEHNguard, ze zdalną sygnalizacją stanu (bezpotencjałowy zestyk przełączny).

3 Produkty

Nr kat. 952753 DG PCB PV SCI 300 FM

GTIN / EAN 4013364150720, Nr taryfy celnej (EU): 85366930, Waga brutto: 19.79 g, Jednostka opakowaniowa: 72.00 szt.

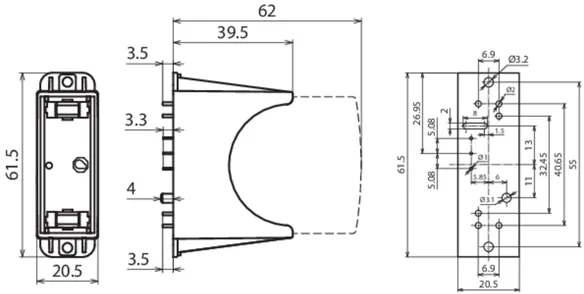

Rysunki

Informacje dodatkowe

Jednobiegunowa podstawa DEHNguard PCB PV SCI 300 FM
Jednobiegunowa podstawa do modułów ochronnych DEHNguard
do montażu i integracji na płytkach drukowanych
z zestykiem zdalnej sygnalizacji
Kodowanie w podstawie i module ochronnym zapobiega pomyłkom
Powiązany moduł ochronny:
DG MOD PV SCI 300 (Art.-Nr. 952 053)
Największe napięcie trwałej pracy DC (moduł): 300 V
Do montażu za pomocą połączeń śrubowych i lutowanych na płytkach drukowanych

Producent: DEHN
Typ: DG PCB PV SCI 300 FM
Nr kat.: 952753
lub podobny.

Certyfikaty



Dane techniczne

Powiązany moduł ochronny DG MOD PV SCI 300 (nr kat. 952 053)
Największe napięcie trwałej pracy DC (moduł) 300 V
Montaż bezpośrednie wlutowanie w płytkę drukowaną
Stopień ochrony IP 20 (przy podłączonym module ochronnym)
Rodzaj zestyku zdalnej sygnalizacji (FM) bezpotencjałowy zestyk przełączny

Produkt 952753 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952753.

Idź do sklepu internetowego

Nr kat. 952751 DG PCB PV SCI 500 FM

GTIN / EAN 4013364146327, Nr taryfy celnej (EU): 85366930, Waga brutto: 20.49 g, Jednostka opakowaniowa: 72.00 szt.

Rysunki

Informacje dodatkowe

Jednobiegunowa podstawa DEHNguard PCB PV SCI 500 FM
Jednobiegunowa podstawa do modułów ochronnych DEHNguard
do montażu i integracji na płytkach drukowanych
z zestykiem zdalnej sygnalizacji
Kodowanie w podstawie i module ochronnym zapobiega pomyłkom
Powiązany moduł ochronny:
DG MOD PV SCI 500 (nr art. 952 051)
Największe napięcie trwałej pracy DC (moduł): 500 V
Do montażu za pomocą połączeń śrubowych i lutowanych na płytkach drukowanych

Producent: DEHN
Typ: DG PCB PV SCI 500 FM
Nr kat.: 952751
lub podobny.

Certyfikaty



Dane techniczne

Powiązany moduł ochronny DG MOD PV SCI 500 (nr kat. 952 051)
Największe napięcie trwałej pracy DC (moduł) 500 V
Montaż bezpośrednie wlutowanie w płytkę drukowaną
Stopień ochrony IP 20 (przy podłączonym module ochronnym)
Rodzaj zestyku zdalnej sygnalizacji (FM) bezpotencjałowy zestyk przełączny

Produkt 952751 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952751.

Idź do sklepu internetowego

Nr kat. 952754 DG PCB PV SCI 600 FM

GTIN / EAN 4013364149885, Nr taryfy celnej (EU): 85366930, Waga brutto: 19.79 g, Jednostka opakowaniowa: 72.00 szt.

Rysunki

Informacje dodatkowe

Jednobiegunowa podstawa DEHNguard PCB PV SCI 600 FM
Jednobiegunowa podstawa do modułów ochronnych DEHNguard
do montażu i integracji na płytkach drukowanych
z zestykiem zdalnej sygnalizacji
Kodowanie w podstawie i module ochronnym zapobiega pomyłkom
Powiązany moduł ochronny:
DG MOD PV SCI 600 (Art.-Nr. 952 054)
Największe napięcie trwałej pracy DC (moduł): 600 V
Do montażu za pomocą połączeń śrubowych i lutowanych na płytkach drukowanych

Producent: DEHN
Typ: DG PCB PV SCI 600 FM
Nr kat.: 952754
lub podobny.

Certyfikaty



Dane techniczne

Powiązany moduł ochronny DG MOD PV SCI 600 (nr kat. 952 054)
Największe napięcie trwałej pracy DC (moduł) 600 V
Montaż bezpośrednie wlutowanie w płytkę drukowaną
Stopień ochrony IP 20 (przy podłączonym module ochronnym)
Rodzaj zestyku zdalnej sygnalizacji (FM) bezpotencjałowy zestyk przełączny

Produkt 952754 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952754.

Idź do sklepu internetowego

DEHNguard PCB PV ...

Jednobiegunowa podstawa do montażu na płytkach drukowanych urządzenia do modułów DEHNguard.

3 Produkty

Nr kat. 952643 DG PCB PV 300

GTIN / EAN 4013364150737, Nr taryfy celnej (EU): 85366930, Waga brutto: 19.89 g, Jednostka opakowaniowa: 72.00 szt.

Rysunki

Informacje dodatkowe

Jednobiegunowa podstawa DEHNguard PCB PV 300
Jednobiegunowa podstawa do modułów ochronnych DEHNguard
do integracji na płytkach obwodów drukowanych
Kodowanie w podstawie i module ochronnym zapobiega pomyłkom
Powiązany moduł ochronny:
DG MOD PV 300 (nr art. 952 043)
Największe napięcie trwałej pracy DC (moduł): 300 V
Do montażu za pomocą połączeń śrubowych i lutowanych na płytkach drukowanych

Producent: DEHN
Typ: DG PCB PV 300
Nr kat.: 952643
lub podobny.

Certyfikaty



Dane techniczne

Powiązany moduł ochronny DG MOD PV 300 (nr kat. 952 043)
Największe napięcie trwałej pracy DC (moduł) 300 V
Montaż bezpośrednie wlutowanie w płytkę drukowaną
Stopień ochrony IP 20 (przy podłączonym module ochronnym)

Produkt 952643 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952643.

Idź do sklepu internetowego

Nr kat. 952641 DG PCB PV 500

GTIN / EAN 4013364146334, Nr taryfy celnej (EU): 85366930, Waga brutto: 19.89 g, Jednostka opakowaniowa: 72.00 szt.

Rysunki

Informacje dodatkowe

Jednobiegunowa podstawa DEHNguard PCB PV 500
Jednobiegunowa podstawa do modułów ochronnych DEHNguard
do integracji na płytkach obwodów drukowanych
Kodowanie w podstawie i module ochronnym zapobiega pomyłkom
Powiązany moduł ochronny:
DG MOD PV 500 (nr art. 952 041)
Największe napięcie trwałej pracy DC (moduł): 500 V
Do montażu za pomocą połączeń śrubowych i lutowanych na płytkach drukowanych

Producent: DEHN
Typ: DG PCB PV 500
Nr kat.: 952641
lub podobny.

Certyfikaty



Dane techniczne

Powiązany moduł ochronny DG MOD PV 500 (nr kat. 952 041)
Największe napięcie trwałej pracy DC (moduł) 500 V
Montaż bezpośrednie wlutowanie w płytkę drukowaną
Stopień ochrony IP 20 (przy podłączonym module ochronnym)

Produkt 952641 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952641.

Idź do sklepu internetowego

Nr kat. 952644 DG PCB PV 600

GTIN / EAN 4013364149892, Nr taryfy celnej (EU): 85366930, Waga brutto: 19.79 g, Jednostka opakowaniowa: 72.00 szt.

Rysunki

Informacje dodatkowe

Jednobiegunowa podstawa DEHNguard PCB PV 600
Jednobiegunowa podstawa do modułów ochronnych DEHNguard
do integracji na płytkach obwodów drukowanych
Kodowanie w podstawie i module ochronnym zapobiega pomyłkom
Powiązany moduł ochronny: DG MOD PV 600 (nr art. 952 044)
Największe napięcie trwałej pracy DC (moduł): 600 V
Do montażu za pomocą połączeń śrubowych i lutowanych na płytkach drukowanych

Producent: DEHN
Typ: DG PCB PV 600
Nr kat.: 952644
lub podobny.

Certyfikaty



Dane techniczne

Powiązany moduł ochronny DG MOD PV 600 (nr kat. 952 044)
Największe napięcie trwałej pracy DC (moduł) 600 V
Montaż bezpośrednie wlutowanie w płytkę drukowaną
Stopień ochrony IP 20 (przy podłączonym module ochronnym)

Produkt 952644 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952644.

Idź do sklepu internetowego

DEHNguard PCB PV ... FM

Jednobiegunowa podstawa do montażu na płytkach drukowanych urządzenia do modułów DEHNguard, ze zdalną sygnalizacją stanu (bezpotencjałowy zestyk przełączny).

3 Produkty

Nr kat. 952743 DG PCB PV 300 FM

GTIN / EAN 4013364150744, Nr taryfy celnej (EU): 85366930, Waga brutto: 19.79 g, Jednostka opakowaniowa: 72.00 szt.

Rysunki

Informacje dodatkowe

Jednobiegunowa podstawa DEHNguard PCB PV 300 FM
Jednobiegunowa podstawa do modułów ochronnych DEHNguard
do montażu i integracji na płytkach drukowanych
z zestykiem zdalnej sygnalizacji
Kodowanie w podstawie i module ochronnym zapobiega pomyłkom
Powiązany moduł ochronny:
DG MOD PV 300 (nr art. 952 043)
Największe napięcie trwałej pracy DC (moduł): 300 V
Do montażu za pomocą połączeń śrubowych i lutowanych na płytkach drukowanych

Producent: DEHN
Typ: DG PCB PV 300 FM
Nr kat.: 952743
lub podobny.

Certyfikaty



Dane techniczne

Powiązany moduł ochronny DG MOD PV 300 (nr kat. 952 043)
Największe napięcie trwałej pracy DC (moduł) 300 V
Montaż bezpośrednie wlutowanie w płytkę drukowaną
Stopień ochrony IP 20 (przy podłączonym module ochronnym)
Rodzaj zestyku zdalnej sygnalizacji (FM) bezpotencjałowy zestyk przełączny

Produkt 952743 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952743.

Idź do sklepu internetowego

Nr kat. 952741 DG PCB PV 500 FM

GTIN / EAN 4013364146341, Nr taryfy celnej (EU): 85366930, Waga brutto: 20.49 g, Jednostka opakowaniowa: 72.00 szt.

Rysunki

Informacje dodatkowe

Jednobiegunowa podstawa DEHNguard PCB PV 500 FM
Jednobiegunowa podstawa do modułów ochronnych DEHNguard
do montażu i integracji na płytkach drukowanych
z zestykiem zdalnej sygnalizacji
Kodowanie w podstawie i module ochronnym zapobiega pomyłkom
Powiązany moduł ochronny:
DG MOD PV 500 (nr art. 952 041)
Największe napięcie trwałej pracy DC (moduł): 500 V
Do montażu za pomocą połączeń śrubowych i lutowanych na płytkach drukowanych

Producent: DEHN
Typ: DG PCB PV 500 FM
Nr kat.: 952741
lub podobny.

Certyfikaty



Dane techniczne

Powiązany moduł ochronny DG MOD PV 500 (nr kat. 952 041)
Największe napięcie trwałej pracy DC (moduł) 500 V
Montaż bezpośrednie wlutowanie w płytkę drukowaną
Stopień ochrony IP 20 (przy podłączonym module ochronnym)
Rodzaj zestyku zdalnej sygnalizacji (FM) bezpotencjałowy zestyk przełączny

Produkt 952741 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952741.

Idź do sklepu internetowego

Nr kat. 952744 DG PCB PV 600 FM

GTIN / EAN 4013364149908, Nr taryfy celnej (EU): 85366930, Waga brutto: 19.79 g, Jednostka opakowaniowa: 72.00 szt.

Rysunki

Informacje dodatkowe

Jednobiegunowa podstawa DEHNguard PCB PV 600 FM
Jednobiegunowa podstawa do modułów ochronnych DEHNguard
do montażu i integracji na płytkach drukowanych
z zestykiem zdalnej sygnalizacji
Kodowanie w podstawie i module ochronnym zapobiega pomyłkom
Powiązany moduł ochronny:
DG MOD PV 600 (nr art. 952 044)
Największe napięcie trwałej pracy DC (moduł): 600 V
Do montażu za pomocą połączeń śrubowych i lutowanych na płytkach drukowanych

Producent: DEHN
Typ: DG PCB PV 600 FM
Nr kat.: 952744
lub podobny.

Certyfikaty



Dane techniczne

Powiązany moduł ochronny DG MOD PV 600 (nr kat. 952 044)
Największe napięcie trwałej pracy DC (moduł) 600 V
Montaż bezpośrednie wlutowanie w płytkę drukowaną
Stopień ochrony IP 20 (przy podłączonym module ochronnym)
Rodzaj zestyku zdalnej sygnalizacji (FM) bezpotencjałowy zestyk przełączny

Produkt 952744 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952744.

Idź do sklepu internetowego

DEHNguard PCB ...

Jednobiegunowa podstawa do montażu na płytkach drukowanych urządzenia do modułów DEHNguard.

2 Produkty

Nr kat. 952610 DG PCB 275

GTIN / EAN 4013364149816, Nr taryfy celnej (EU): 85366930, Waga brutto: 19.79 g, Jednostka opakowaniowa: 72.00 szt.

Rysunki

Informacje dodatkowe

Jednobiegunowa podstawa DEHNguard PCB 275
Jednobiegunowa podstawa do modułów ochronnych DEHNguard
do integracji na płytkach obwodów drukowanych
Kodowanie w podstawie i module ochronnym zapobiega pomyłkom
Powiązany moduł ochronny:
DG MOD 275 (nr art. 952 010)
Największe napięcie trwałej pracy AC (moduł): 275 V
Do montażu za pomocą połączeń śrubowych i lutowanych na płytkach drukowanych

Producent: DEHN
Typ: DG PCB 275
Nr kat.: 952610
lub podobny.

Certyfikaty



Dane techniczne

Powiązany moduł ochronny DG MOD 275 (nr kat. 952 010)
Największe napięcie trwałej pracy AC (moduł) 275 V
Montaż bezpośrednie wlutowanie w płytkę drukowaną
Stopień ochrony IP 20 (przy podłączonym module ochronnym)

Produkt 952610 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952610.

Idź do sklepu internetowego

Nr kat. 952614 DG PCB 385

GTIN / EAN 4013364149847, Nr taryfy celnej (EU): 85366930, Waga brutto: 19.79 g, Jednostka opakowaniowa: 72.00 szt.

Rysunki

Informacje dodatkowe

Jednobiegunowa podstawa DEHNguard PCB 385
Jednobiegunowa podstawa do modułów ochronnych DEHNguard
do integracji na płytkach obwodów drukowanych
Kodowanie w podstawie i module ochronnym zapobiega pomyłkom
Powiązany moduł ochronny:
DG MOD 385 (nr art. 952 014)
Największe napięcie trwałej pracy AC (moduł): 385 V
Do montażu za pomocą połączeń śrubowych i lutowanych na płytkach drukowanych

Producent: DEHN
Typ: DG PCB 385
Nr kat.: 952614
lub podobny.

Certyfikaty



Dane techniczne

Powiązany moduł ochronny DG MOD 385 (nr kat. 952 014)
Największe napięcie trwałej pracy AC (moduł) 385 V
Montaż bezpośrednie wlutowanie w płytkę drukowaną
Stopień ochrony IP 20 (przy podłączonym module ochronnym)

Produkt 952614 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952614.

Idź do sklepu internetowego

DEHNguard PCB ... FM

Jednobiegunowa podstawa do montażu na płytkach drukowanych urządzenia do modułów DEHNguard, ze zdalną sygnalizacją stanu (bezpotencjałowy zestyk przełączny).

2 Produkty

Nr kat. 952710 DG PCB 275 FM

GTIN / EAN 4013364149830, Nr taryfy celnej (EU): 85366930, Waga brutto: 20.59 g, Jednostka opakowaniowa: 72.00 szt.

Rysunki

Informacje dodatkowe

Jednobiegunowa podstawa DEHNguard PCB 275 FM
Jednobiegunowa podstawa do modułów ochronnych DEHNguard
do montażu i integracji na płytkach drukowanych
z zestykiem zdalnej sygnalizacji
Kodowanie w podstawie i module ochronnym zapobiega pomyłkom
Powiązany moduł ochronny:
DG MOD 275 (nr art. 952 010)
Największe napięcie trwałej pracy AC (moduł): 275 V
Do montażu za pomocą połączeń śrubowych i lutowanych na płytkach drukowanych

Producent: DEHN
Typ: DG PCB 275 FM
Nr kat.: 952710
lub podobny.

Certyfikaty



Dane techniczne

Powiązany moduł ochronny DG MOD 275 (nr kat. 952 010)
Największe napięcie trwałej pracy AC (moduł) 275 V
Montaż bezpośrednie wlutowanie w płytkę drukowaną
Stopień ochrony IP 20 (przy podłączonym module ochronnym)
Rodzaj zestyku zdalnej sygnalizacji (FM) bezpotencjałowy zestyk przełączny

Produkt 952710 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952710.

Idź do sklepu internetowego

Nr kat. 952714 DG PCB 385 FM

GTIN / EAN 4013364149854, Nr taryfy celnej (EU): 85366930, Waga brutto: 20.59 g, Jednostka opakowaniowa: 72.00 szt.

Rysunki

Informacje dodatkowe

Jednobiegunowa podstawa DEHNguard PCB 385 FM
Jednobiegunowa podstawa do modułów ochronnych DEHNguard
do montażu i integracji na płytkach drukowanych
z zestykiem zdalnej sygnalizacji
Kodowanie w podstawie i module ochronnym zapobiega pomyłkom
Powiązany moduł ochronny:
DG MOD 385 (nr art. 952 014)
Największe napięcie trwałej pracy AC (moduł): 385 V
Do montażu za pomocą połączeń śrubowych i lutowanych na płytkach drukowanych

Producent: DEHN
Typ: DG PCB 385 FM
Nr kat.: 952714
lub podobny.

Certyfikaty



Dane techniczne

Powiązany moduł ochronny DG MOD 385 (nr kat. 952 014)
Największe napięcie trwałej pracy AC (moduł) 385 V
Montaż bezpośrednie wlutowanie w płytkę drukowaną
Stopień ochrony IP 20 (przy podłączonym module ochronnym)
Rodzaj zestyku zdalnej sygnalizacji (FM) bezpotencjałowy zestyk przełączny

Produkt 952714 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952714.

Idź do sklepu internetowego

DEHNguard PCB NPE (FM)

Jednobiegunowa podstawa do montażu na płytkach drukowanych urządzenia do modułów DEHNguard. W wersji FM ze zdalną sygnalizacją stanu (bezpotencjałowy zestyk przełączny).

2 Produkty

Nr kat. 952650 DG PCB NPE

GTIN / EAN 4013364149823, Nr taryfy celnej (EU): 85366930, Waga brutto: 19.79 g, Jednostka opakowaniowa: 72.00 szt.

Rysunki

Informacje dodatkowe

Jednobiegunowa podstawa DEHNguard PCB NPE
Jednobiegunowa podstawa do modułów ochronnych DEHNguard
do integracji na płytkach obwodów drukowanych
Kodowanie w podstawie i module ochronnym zapobiega pomyłkom
Powiązany moduł ochronny:
DG MOD NPE (nr art. 952 050)
Największe napięcie trwałej pracy AC (moduł): 255 V
Do montażu za pomocą połączeń śrubowych i lutowanych na płytkach drukowanych

Producent: DEHN
Typ: DG PCB NPE
Nr kat.: 952650
lub podobny.

Certyfikaty



Dane techniczne

Powiązany moduł ochronny DG MOD NPE (nr kat. 952 050)
Największe napięcie trwałej pracy AC (moduł) 255 V
Montaż bezpośrednie wlutowanie w płytkę drukowaną
Stopień ochrony IP 20 (przy podłączonym module ochronnym)

Produkt 952650 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952650.

Idź do sklepu internetowego

Nr kat. 952750 DG PCB NPE FM

GTIN / EAN 4013364149861, Nr taryfy celnej (EU): 85366930, Waga brutto: 19.79 g, Jednostka opakowaniowa: 72.00 szt.

Rysunki

Informacje dodatkowe

Jednobiegunowa podstawa DEHNguard PCB NPE FM
Jednobiegunowa podstawa do modułów ochronnych DEHNguard
do montażu i integracji na płytkach drukowanych
z zestykiem zdalnej sygnalizacji
Kodowanie w podstawie i module ochronnym zapobiega pomyłkom
Powiązany moduł ochronny:
DG MOD NPE (nr art. 952 050)
Największe napięcie trwałej pracy AC (moduł): 255 V
Do montażu za pomocą połączeń śrubowych i lutowanych na płytkach drukowanych

Producent: DEHN
Typ: DG PCB NPE FM
Nr kat.: 952750
lub podobny.

Certyfikaty



Dane techniczne

Powiązany moduł ochronny DG MOD NPE (nr kat. 952 050)
Największe napięcie trwałej pracy AC (moduł) 255 V
Montaż bezpośrednie wlutowanie w płytkę drukowaną
Stopień ochrony IP 20 (przy podłączonym module ochronnym)
Rodzaj zestyku zdalnej sygnalizacji (FM) bezpotencjałowy zestyk przełączny

Produkt 952750 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952750.

Idź do sklepu internetowego

DEHNguard PCB PV I ... FM

Jednobiegunowa podstawa ze zwiększonym odstępem izolacyjnym powierzchniowym i powietrznym między stykami zasilania i zdalnej sygnalizacji Do montażu na płytkach drukowanych urządzenia do modułów DEHNguard, ze zdalną sygnalizacją stanu (bezpotencjałowy zestyk przełączny).

3 Produkty

Nr kat. 952941 DG PCB PV I 500 FM

GTIN / EAN 4013364228177, Nr taryfy celnej (EU): 85366930, Waga brutto: 19.79 g, Jednostka opakowaniowa: 72.00 szt.

Rysunki

Informacje dodatkowe

Jednobiegunowa podstawa DEHNguard PCB PV I 500 FM
Jednobiegunowa podstawa do modułów ochronnych DEHNguard
do montażu i integracji na płytkach drukowanych
z zestykiem zdalnej sygnalizacji
Kodowanie w podstawie i module ochronnym zapobiega pomyłkom
Powiązany moduł ochronny:
DG MOD PV 500 (nr art. 952 041)
Największe napięcie trwałej pracy DC (moduł): 500 V
Do montażu za pomocą połączeń śrubowych i lutowanych na płytkach drukowanych

Producent: DEHN
Typ: DG PCB PV I 500 FM
Nr kat.: 952941
lub podobny.

Certyfikaty



Dane techniczne

Powiązany moduł ochronny DG MOD PV 500 (nr art. 952 041)
Największe napięcie trwałej pracy DC (moduł) 500 V
Montaż bezpośrednie wlutowanie w płytkę drukowaną
Stopień ochrony IP 20 (przy podłączonym module ochronnym)
Rodzaj zestyku zdalnej sygnalizacji (FM) Bezpotencjałowy zestyk przełączny

Produkt 952941 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952941.

Idź do sklepu internetowego

Nr kat. 952948 DG PCB PV I 600 FM

GTIN / EAN 4013364323919, Nr taryfy celnej (EU): 85366930, Waga brutto: 19.79 g, Jednostka opakowaniowa: 72.00 szt.

Rysunki

Informacje dodatkowe

Jednobiegunowa podstawa DEHNguard PCB PV I 600 FM
Jednobiegunowa podstawa do modułów ochronnych DEHNguard
do montażu i integracji na płytkach drukowanych
z zestykiem zdalnej sygnalizacji
Kodowanie w podstawie i module ochronnym zapobiega pomyłkom
Powiązany moduł ochronny:
DG MOD H PV 600 (nr art. 952 048)
Największe napięcie trwałej pracy DC (moduł): 600 V
Do montażu za pomocą połączeń śrubowych i lutowanych na płytkach drukowanych

Producent: DEHN
Typ: DG PCB PV I 600 FM
Nr kat.: 952948
lub podobny.

Certyfikaty



Dane techniczne

Powiązany moduł ochronny DG MOD H PV 600 (Part No. 952 048)
Największe napięcie trwałej pracy DC (moduł) 600 V
Montaż bezpośrednie wlutowanie w płytkę drukowaną
Stopień ochrony IP 20 (przy podłączonym module ochronnym)
Rodzaj zestyku zdalnej sygnalizacji (FM) Bezpotencjałowy zestyk przełączny

Produkt 952948 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952948.

Idź do sklepu internetowego

Nr kat. 952949 DG PCB PV I 750 FM

GTIN / EAN 4013364323926, Nr taryfy celnej (EU): 85366930, Waga brutto: 19.79 g, Jednostka opakowaniowa: 72.00 szt.

Rysunki

Informacje dodatkowe

Jednobiegunowa podstawa DEHNguard PCB PV I 750 FM
Jednobiegunowa podstawa do modułów ochronnych DEHNguard
do montażu i integracji na płytkach drukowanych
z zestykiem zdalnej sygnalizacji
Kodowanie w podstawie i module ochronnym zapobiega pomyłkom
Powiązany moduł ochronny:
DG MOD H PV 750 (nr art. 952 049)
Największe napięcie trwałej pracy DC (moduł): 750 V
Do montażu za pomocą połączeń śrubowych i lutowanych na płytkach drukowanych

Producent: DEHN
Typ: DG PCB PV I 750 FM
Nr kat.: 952949
lub podobny.



Dane techniczne

Powiązany moduł ochronny DG MOD H PV 750 (Part No. 952 049)
Największe napięcie trwałej pracy DC (moduł) 750 V
Montaż bezpośrednie wlutowanie w płytkę drukowaną
Stopień ochrony IP 20 (przy podłączonym module ochronnym)
Rodzaj zestyku zdalnej sygnalizacji (FM) Bezpotencjałowy zestyk przełączny

Produkt 952949 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952949.

Idź do sklepu internetowego

DEHNguard PCB PVSCI I ...FM

Jednobiegunowa podstawa ze zwiększonym odstępem izolacyjnym powierzchniowym i powietrznym między stykami zasilania i zdalnej sygnalizacji Do montażu na płytkach drukowanych urządzenia do modułów DEHNguard, ze zdalną sygnalizacją stanu (bezpotencjałowy zestyk przełączny).

1 Produkt

Nr kat. 952951 DG PCB PVSCI I 500FM

GTIN / EAN 4013364228184, Nr taryfy celnej (EU): 85366930, Waga brutto: 19.79 g, Jednostka opakowaniowa: 72.00 szt.

Rysunki

Informacje dodatkowe

DEHNguard PCB PVSCI I 500FM single-pole base
Single-pole base for DEHNguard protection modules
mounted on and integrated in PCBs
With remote signalling contact
Coded base part and protection module ensure against installing an incorrect module
Associated protection module:
DG MOD PV SCI 500 (Part No. 952 051)
Max. continuous operating voltage (d.c.) (module): 500 V
To be screwed and soldered on PCBs

Producent: DEHN
Typ: DG PCB PVSCI I 500FM
Nr kat.: 952951
lub podobny.

Certyfikaty



Dane techniczne

Powiązany moduł ochronny DG MOD PV SCI 500 (nr kat. 952 051)
Największe napięcie trwałej pracy DC (moduł) 500 V
Montaż bezpośrednie wlutowanie w płytkę drukowaną
Stopień ochrony IP 20 (przy podłączonym module ochronnym)
Rodzaj zestyku zdalnej sygnalizacji (FM) bezpotencjałowy zestyk przełączny

Produkt 952951 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952951.

Idź do sklepu internetowego

DEHNguard PCB I ... FM

Jednobiegunowa podstawa ze zwiększonym odstępem izolacyjnym powierzchniowym i powietrznym między stykami zasilania i zdalnej sygnalizacji Do montażu na płytkach drukowanych urządzenia do modułów DEHNguard, ze zdalną sygnalizacją stanu (bezpotencjałowy zestyk przełączny).

1 Produkt

Nr kat. 952910 DG PCB I 275 FM

GTIN / EAN 4013364266865, Nr taryfy celnej (EU): 85366930, Waga brutto: 19.79 g, Jednostka opakowaniowa: 72.00 szt.

Rysunki

Informacje dodatkowe

Jednobiegunowa podstawa DEHNguard PCB I 275 FM
Jednobiegunowa podstawa do modułów ochronnych DEHNguard
do montażu i integracji na płytkach drukowanych
z zestykiem zdalnej sygnalizacji
Kodowanie w podstawie i module ochronnym zapobiega pomyłkom
Powiązany moduł ochronny:
DG MOD 275 (nr art. 952 010)
Największe napięcie trwałej pracy AC (moduł): 275 V
Do montażu za pomocą połączeń śrubowych i lutowanych na płytkach drukowanych

Producent: DEHN
Typ: DG PCB I 275 FM
Nr kat.: 952910
lub podobny.

Certyfikaty



Dane techniczne

Powiązany moduł ochronny DG MOD 275 (nr kat. 952 010)
Największe napięcie trwałej pracy AC (moduł) 275 V
Montaż bezpośrednie wlutowanie w płytkę drukowaną
Stopień ochrony IP 20 (przy podłączonym module ochronnym)
Rodzaj zestyku zdalnej sygnalizacji (FM) bezpotencjałowy zestyk przełączny

Produkt 952910 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952910.

Idź do sklepu internetowego

DG PCB ... UL

2 Produkty

Nr kat. 952615 DG PCB 385 UL FM

GTIN / EAN 4013364535794, Nr taryfy celnej (EU): 85366930, Waga brutto: 20.49 g, Jednostka opakowaniowa: 72.00 szt.

Rysunki

Informacje dodatkowe

Jednobiegunowa podstawa DEHNguard DG PCB 385 UL FM
Jednobiegunowa podstawa do modułów ochronnych DEHNguard
do montażu i integracji na płytkach drukowanych
z zestykiem zdalnej sygnalizacji
Kodowanie w podstawie i module ochronnym zapobiega pomyłkom
Powiązany moduł ochronny:
DG PLU 385 (art. nr 908 014)
Największe napięcie trwałej pracy AC (moduł): 385 V
Do montażu za pomocą połączeń śrubowych i lutowanych na płytkach drukowanych

Producent: DEHN
Typ: DG PCB 385 UL FM
Nr kat.: 952615
lub podobny.



Dane techniczne

Powiązany moduł ochronny DG PLU 385 (art. nr 908 014)
Największe napięcie trwałej pracy AC (moduł) 385 V
Montaż bezpośrednie wlutowanie w płytkę drukowaną
Stopień ochrony IP 20 (przy podłączonym module ochronnym)
Rodzaj zestyku zdalnej sygnalizacji (FM) bezpotencjałowy zestyk przełączny

Produkt 952615 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952615.

Idź do sklepu internetowego

Nr kat. 952616 DG PCB 510 UL FM

GTIN / EAN 4013364535800, Nr taryfy celnej (EU): 85366930, Waga brutto: 20.49 g, Jednostka opakowaniowa: 72.00 szt.

Rysunki

Informacje dodatkowe

Jednobiegunowa podstawa DEHNguard DG PCB 510 UL FM
Jednobiegunowa podstawa do modułów ochronnych DEHNguard
do montażu i integracji na płytkach drukowanych
z zestykiem zdalnej sygnalizacji
Kodowanie w podstawie i module ochronnym zapobiega pomyłkom
Powiązany moduł ochronny:
DG PLU 510 (art. nr 908 013)
Największe napięcie trwałej pracy AC (moduł): 510 V
Do montażu za pomocą połączeń śrubowych i lutowanych na płytkach drukowanych

Producent: DEHN
Typ: DG PCB 510 UL FM
Nr kat.: 952616
lub podobny.



Dane techniczne

Powiązany moduł ochronny DG PLU 510 (art. nr 908 013)
Największe napięcie trwałej pracy AC (moduł) 510 V
Montaż bezpośrednie wlutowanie w płytkę drukowaną
Stopień ochrony IP 20 (przy podłączonym module ochronnym)
Rodzaj zestyku zdalnej sygnalizacji (FM) bezpotencjałowy zestyk przełączny

Produkt 952616 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952616.

Idź do sklepu internetowego
Powrót na górę
