EXFS 100 / EXFS 100 KU

Do pośredniego połączenia / uziemienia funkcjonalnie odseparowanych części instalacji w warunkach piorunowych
Wersja do piorunowych połączeń wyrównawczych zgodnie z DIN EN 62305 / VDE 0185 w strefach zagrożonych wybuchem

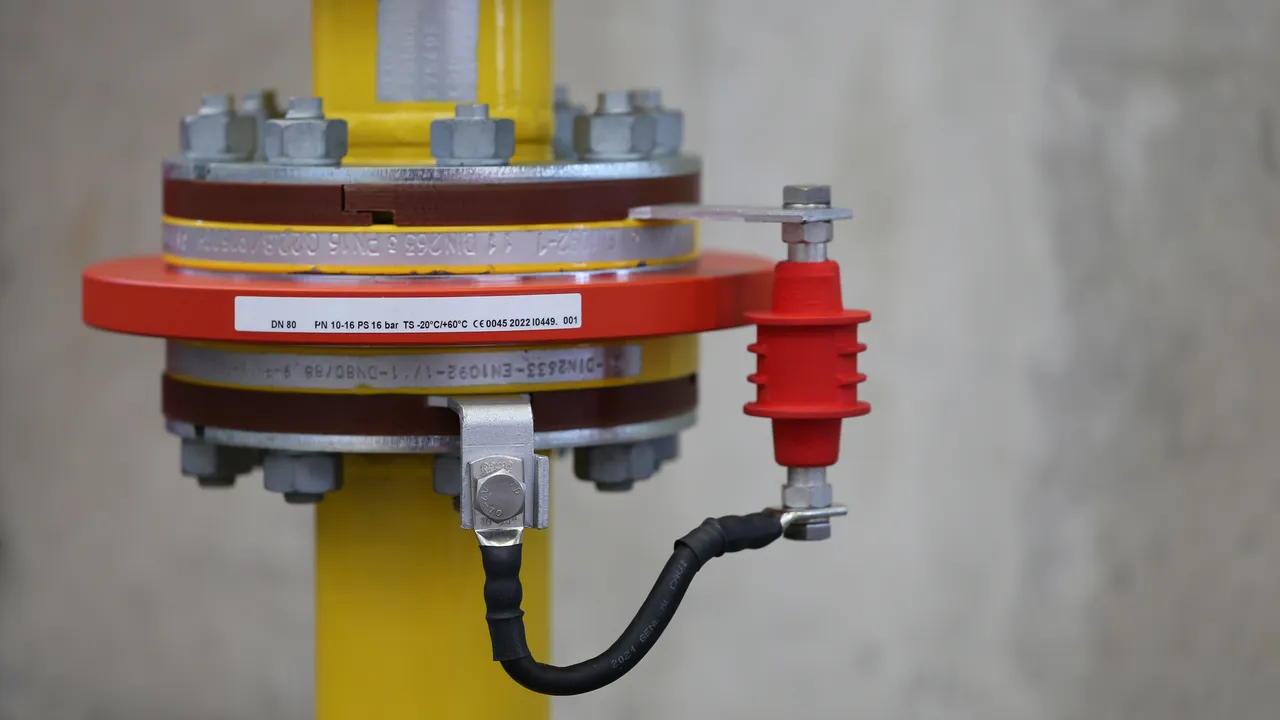

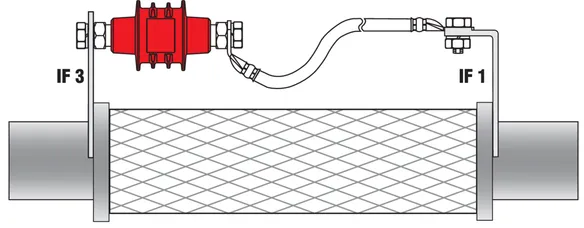

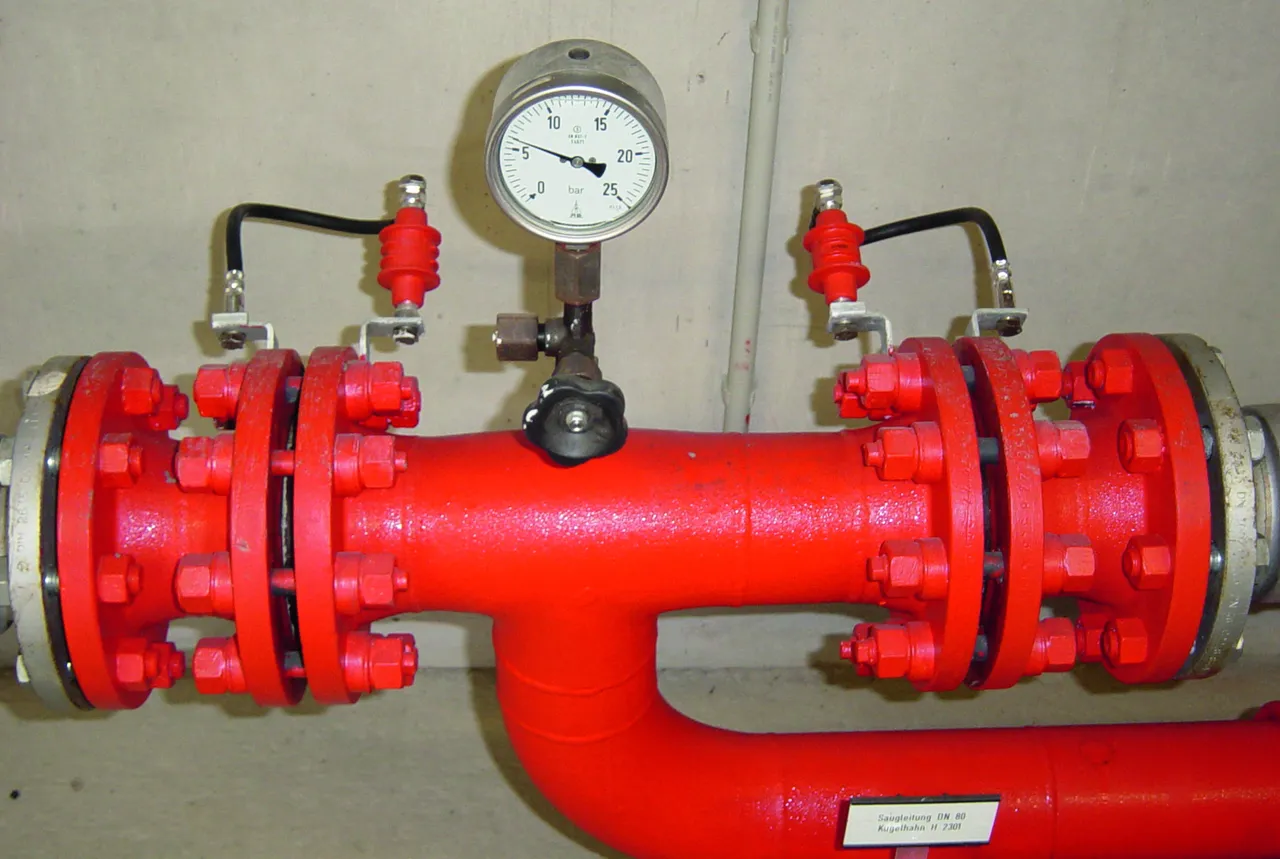

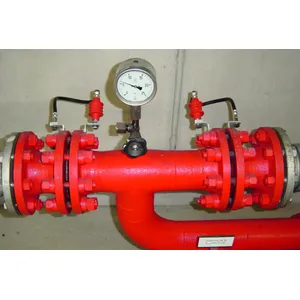

Do mostkowania połączeń i kołnierzy izolacyjnych itp. w katodowo chronionych przed korozją odcinkach rur.
Do bezpiecznego montażu w strefie zagrożonej wybuchem 1 (gazy) lub strefie 21 (pyły)
Wyjątkowo niskie napięcie zadziałania
Wyjątkowo wysoka wytrzymałość na prąd przemienny
Certyfikowane zgodnie z dyrektywą ATEX 2014/34/UE, IECEx, UL i Inmetro

Szczegóły

EXFS 100

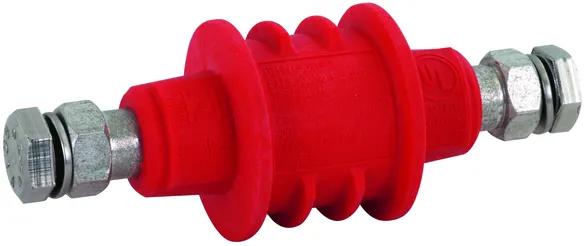

Iskiernik separacyjny do stosowania w strefach zagrożonych wybuchem (Ex) z płaszczem z tworzywa sztucznego i przyłączeniowymi śrubami gwintowanymi M10.

1 Produkt

Nr kat. 923100 EXFS 100

GTIN / EAN 4013364108325, Nr taryfy celnej (EU): 85369010, Waga brutto: 308.80 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Iskiernik izolacyjny do stosowania w strefach zagrożonych wybuchem EXFS 100
Iskiernik izolacyjny do stosowania w strefach zagrożonych wybuchem EXFS 100 wg
IEC 62561-3:2011 (81/387/CDV) / EN 62561-3
do połączenia wyrównawczego piorunochronnego wg
DIN VDE 0185-305-3, specjalnie do zastosowań w
strefach zagrożonych wybuchem do strefy 1 lub 21.
IECEx / certyfikat ATEX (2014/34/UE)
Oznakowanie Ex wg
IEC / EN 60079: gazy II 2G Ex d IIC T6
IEC / EN 61241: pyły II 2D Ex tD A21 IP67 T 80°C
Prąd udarowy pioruna (10/350): 100 kA
Klasa odporności na oddziaływanie prądu pioruna zgodnie z IEC 62561-3:2011
(81/387/CDV) / EN 50 164-3: W
Znamionowy prąd wyładowczy (8/20): 100 kA
Znamionowe napięcie przeskoku przy udarze:<= 1,25 kV
Napięcie przemienne zadziałania (50 Hz): <= 0,5 kV
Znamionowe napięcie wytrzymywane o częstotliwości sieciowej (50 Hz): <= 250 V
Znamionowy prąd wyładowczy (50 Hz): 500 A / 0,2 s (Tu <= 45°C)
Stopień ochrony: IP67
Przyłączenie obudowy: z obu stron
śruba przyłączeniowa M10 x 25 oraz podkładka sprężysta

Producent: DEHN
Typ: EXFS 100
Nr kat.: 923100
lub podobny.

Certyfikaty

Dane techniczne

Iskiernik separacyjny zgodnie z PN-EN 62561-3 / IEC 62561-3	tak
Prąd udarowy (10/350 µs) (I_imp )	100 kA
Klasa obciążalności prądowej	H
Znamionowe napięcie przeskoku przy udarze (U_{r imp} )	≤ 1,25 kV
Stopień ochrony	IP 67
Certyfikaty	UL, Inmetro

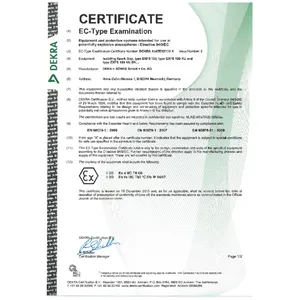

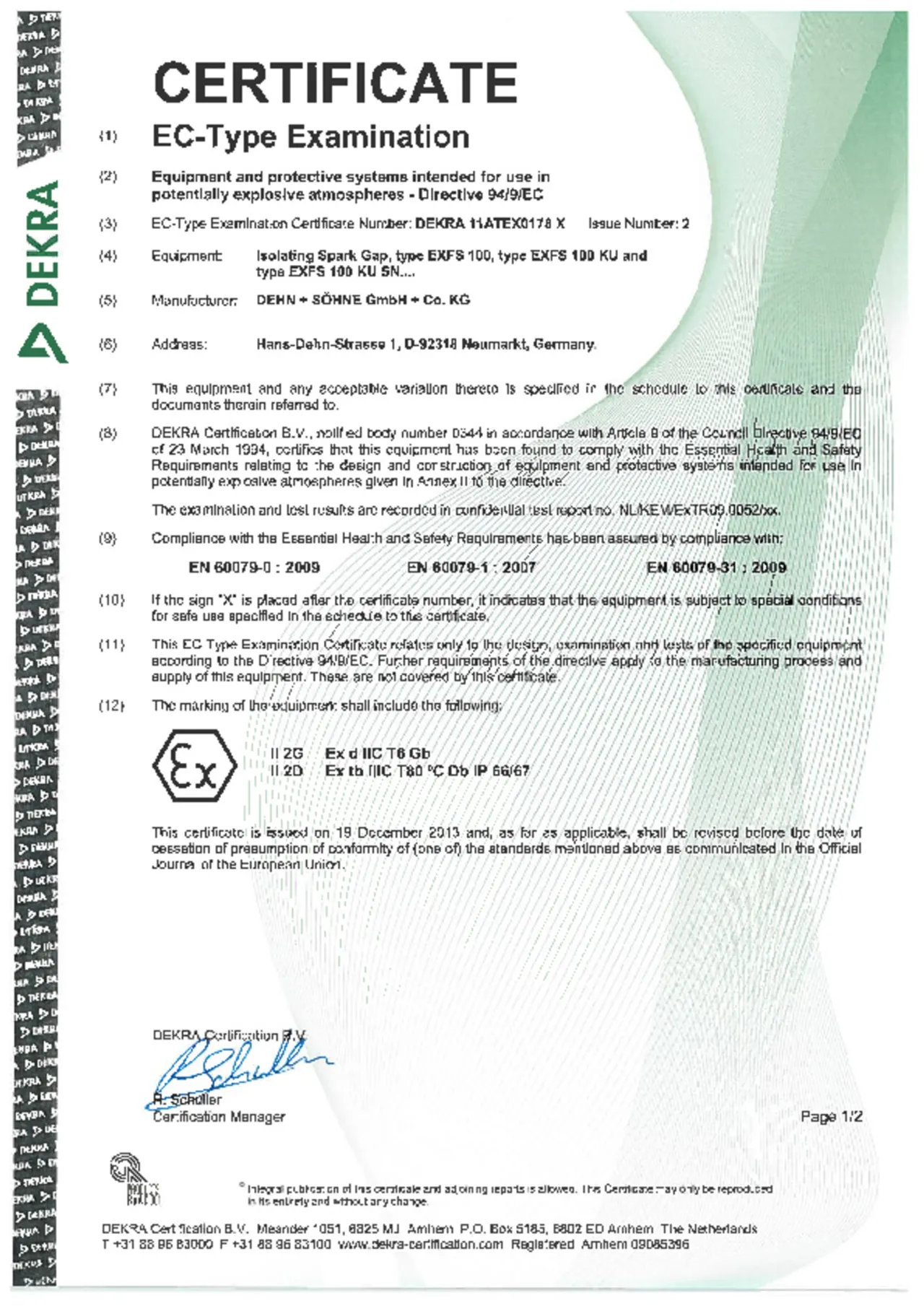

Certyfikaty ATEX	DEKRA 11ATEX0178 X
Znakowanie Ex zgodnie z PN-EN 60079-0 i PN-EN 60079-1: gaz	II 2 G Ex db IIC T6 Gb
Znakowanie Ex zgodnie z PN-EN 60079-0 i PN-EN 60079-31: pył	II 2 D Ex tb IIIC T80 °C Db IP 66/67

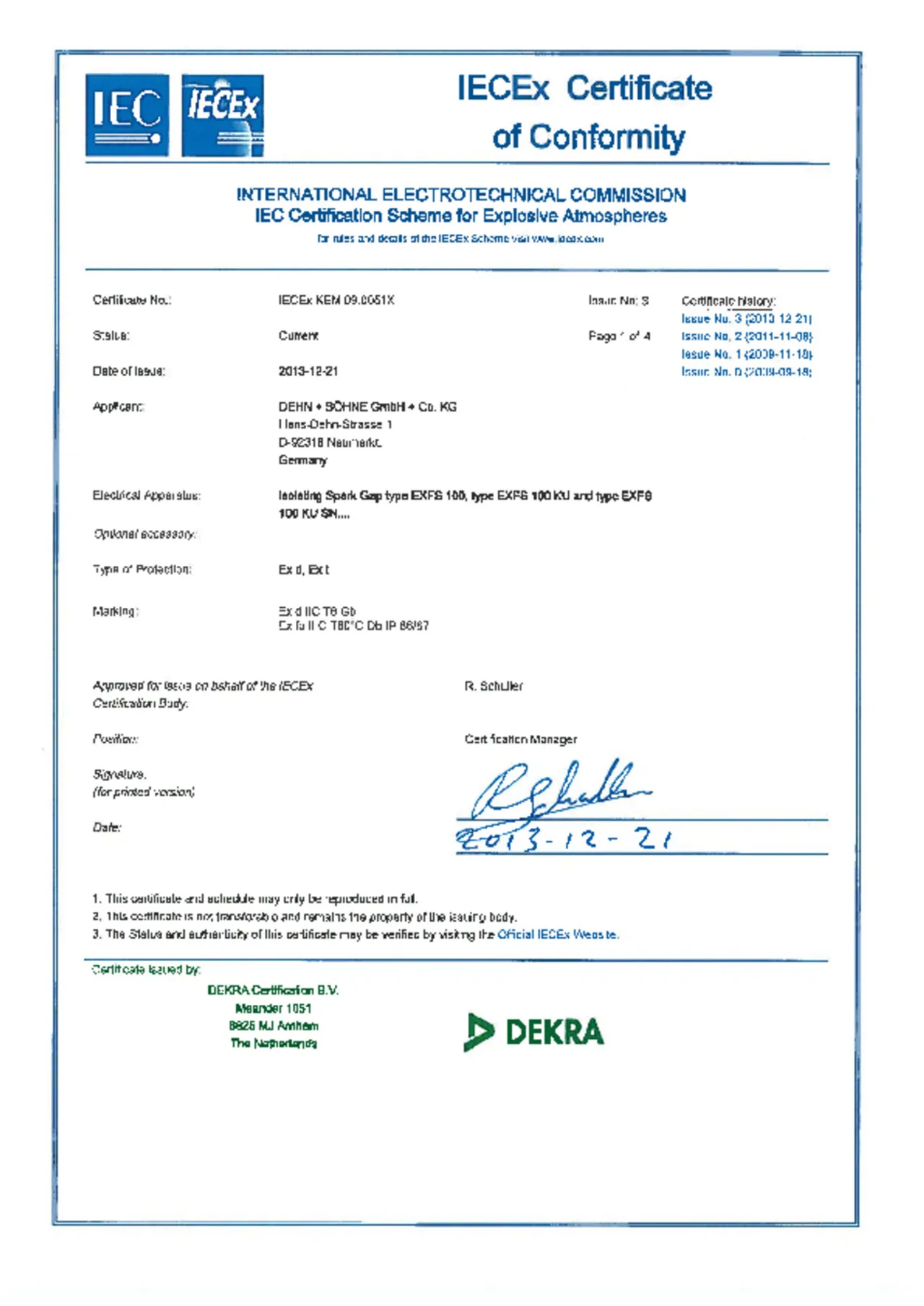

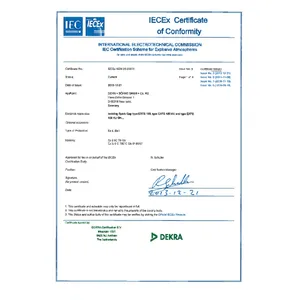

Certyfikaty IECEx	IECEx KEM 09.0051X
Znakowanie Ex zgodnie z PN-EN 60079-0 i PN-EN 60079-1: gaz	Ex db IIC T6 Gb
Znakowanie Ex zgodnie z PN-EN 60079-0 i PN-EN 60079-31: pył	Ex tb IIIC T80 °C Db IP 66/67
Certyfikaty Inmetro	TÜV 17.0698 X
Znakowanie Ex zgodnie z PN-EN 60079-0 i PN-EN 60079-1: gaz	Ex db IIC T6 Gb
Znakowanie Ex zgodnie z PN-EN 60079-0 i PN-EN 60079-31: pył	Ex tb IIIC T80 °C Db IP 66/67

Iskiernik separacyjny zgodnie z PN-EN 62561-3 / IEC 62561-3	tak
Prąd udarowy (10/350 µs) (I_imp )	100 kA
Klasa obciążalności prądowej	H
Znamionowe napięcie wytrzymywane o częstotliwości sieciowej (50 / 60 Hz) (U_wAC )	250 V
Napięcie znamionowe wytrzymywane DC (U_wDC )	354 V
Znamionowe napięcie przeskoku przy udarze (U_{r imp} )	≤ 1,25 kV
Zakres temperatury pracy (T_U )	-20°C ... +60°C
Stopień ochrony	IP 67
Certyfikaty	UL, Inmetro
Certyfikaty ATEX	DEKRA 11ATEX0178 X
Znakowanie Ex zgodnie z PN-EN 60079-0 i PN-EN 60079-1: gaz	II 2 G Ex db IIC T6 Gb
Znakowanie Ex zgodnie z PN-EN 60079-0 i PN-EN 60079-31: pył	II 2 D Ex tb IIIC T80 °C Db IP 66/67
Certyfikaty IECEx	IECEx KEM 09.0051X
Znakowanie Ex zgodnie z PN-EN 60079-0 i PN-EN 60079-1: gaz	Ex db IIC T6 Gb
Znakowanie Ex zgodnie z PN-EN 60079-0 i PN-EN 60079-31: pył	Ex tb IIIC T80 °C Db IP 66/67
Certyfikaty Inmetro	TÜV 17.0698 X
Znakowanie Ex zgodnie z PN-EN 60079-0 i PN-EN 60079-1: gaz	Ex db IIC T6 Gb
Znakowanie Ex zgodnie z PN-EN 60079-0 i PN-EN 60079-31: pył	Ex tb IIIC T80 °C Db IP 66/67

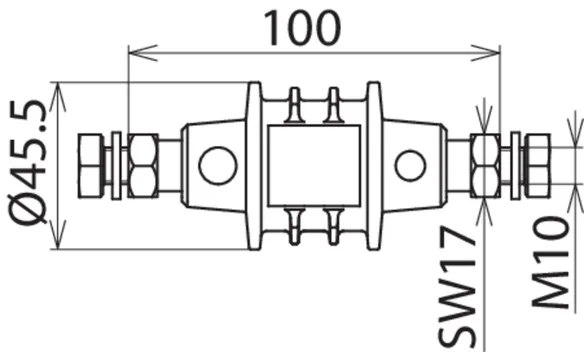

Długość obudowy	100 mm
Średnica obudowy	45,5 mm
Materiał obudowy	płaszcz z tworzywa sztucznego
Przyłączenie obudowy	tuleja gwintowana M10, 2x M10x25 mm, 2x podkładka sprężynująca
Rozszerzone dane techniczne:	---------------------------------
– Znamionowy prąd wyładowczy (50 / 60 Hz) (I_max )	500 A / 0,2 s
– Znamionowy prąd wyładowczy (8/20 µs) (I_n )	100 kA
– Napięcie przemienne zadziałania (50 Hz) (U_aw )	≤ 0,5 kV

Produkt 923100 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 923100.

Idź do sklepu internetowego

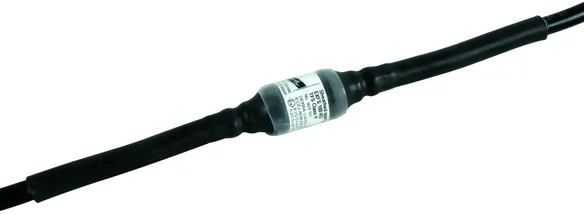

EXFS 100 KU

Iskiernik separacyjny do stosowania w strefach zagrożonych wybuchem (Ex) z przewodami przyłączeniowymi do montażu naziemnego i podziemnego; z płaszczem wodoodpornym; możliwość skracania przewodów.

1 Produkt

Nr kat. 923101 EXFS 100 KU

GTIN / EAN 4013364108332, Nr taryfy celnej (EU): 85369095, Waga brutto: 2.14 kg, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Iskiernik separacyjny EXFS 100 KU
Iskiernik separacyjny EXFS 100 KU zgodnie z
IEC 62561-3:2011 (81/387/CDV) / EN 62561-3

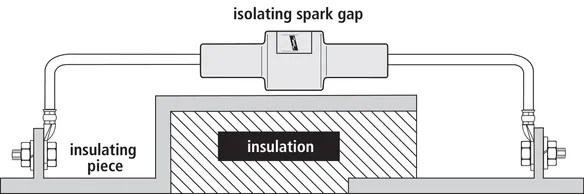

do piorunowego wyrównania potencjałów (ochrona izolacji)
zgodnie z DIN VDE 0185-305-3,
specjalnie do stosowania w strefach zagrożonych wybuchem
do strefy 1 lub 21 z przewodami przyłączeniowymi do
instalacji naziemnych lub podziemnych
IECEx / certyfikat ATEX (2014/34/UE)
Oznakowanie Ex wg
IEC / EN 60079: gazy II 2G Ex d IIC T6
IEC / EN 61241: pyły II 2D Ex tD A21 IP67 T 80°C
Prąd udarowy pioruna (10/350): 100 kA
Klasa odporności na oddziaływanie prądu pioruna zgodnie z IEC 62561-3:2011 (81/387/CDV) / EN 50 164-3: W
Znamionowy prąd wyładowczy (8/20): 100 kA
Znamionowe napięcie przeskoku przy udarze:<= 1,25 kV
Napięcie przemienne zadziałania (50 Hz): <= 0,5 kV
Znamionowe napięcie wytrzymywane o częstotliwości sieciowej (50 Hz): <= 250 V
Znamionowy prąd wyładowczy (50 Hz):
500 A / 0,2 s (Tu <= 45°C)
Stopień ochrony: IP67
Wodoodporny płaszcz z tworzywa sztucznego
Kabel: obustronny NYY-J 1 x 25 mm2, długość ok. 2 m

Producent: DEHN
Typ: EXFS 100 KU
Nr kat.: 923101
lub podobny.

Certyfikaty

Dane techniczne

Iskiernik separacyjny zgodnie z PN-EN 62561-3 / IEC 62561-3	tak
Prąd udarowy (10/350 µs) (I_imp )	100 kA
Klasa obciążalności prądowej	H
Znamionowe napięcie przeskoku przy udarze (U_{r imp} )	≤ 1,25 kV
Stopień ochrony	IP 67
Certyfikaty ATEX	DEKRA 11ATEX0178 X
Znakowanie Ex zgodnie z PN-EN 60079-0 i PN-EN 60079-1: gaz	II 2 G Ex d IIC T6 Gb
Znakowanie Ex zgodnie z PN-EN 60079-0 i PN-EN 60079-31: pył	II 2 D Ex tb IIIC T80 °C Db IP 66/67
Certyfikaty IECEx	IECEx KEM 09.0051X
Znakowanie Ex zgodnie z PN-EN 60079-0 i PN-EN 60079-1: gaz	Ex d IIC T6 Gb
Znakowanie Ex zgodnie z PN-EN 60079-0 i PN-EN 60079-31: pył	Ex tb IIIC T80°C Db IP 66/67
Certyfikaty Inmetro	TÜV 17.0698 X
Znakowanie Ex zgodnie z PN-EN 60079-0 i PN-EN 60079-1: gaz	Ex db IIC T6 Gb
Znakowanie Ex zgodnie z PN-EN 60079-0 i PN-EN 60079-31: pył	Ex tb IIIC T80 °C Db IP 66/67
Długość kabla	2x ok. 2000 mm

Iskiernik separacyjny zgodnie z PN-EN 62561-3 / IEC 62561-3	tak
Prąd udarowy (10/350 µs) (I_imp )	100 kA
Klasa obciążalności prądowej	H
Znamionowe napięcie wytrzymywane o częstotliwości sieciowej (50 / 60 Hz) (U_wAC )	250 V
Znamionowe napięcie przeskoku przy udarze (U_{r imp} )	≤ 1,25 kV
Zakres temperatury pracy (T_U )	-40°C ... +60°C
Zakres temperatury podczas montażu	-5°C ... +50°C
Stopień ochrony	IP 67
Certyfikaty ATEX	DEKRA 11ATEX0178 X
Znakowanie Ex zgodnie z PN-EN 60079-0 i PN-EN 60079-1: gaz	II 2 G Ex d IIC T6 Gb
Znakowanie Ex zgodnie z PN-EN 60079-0 i PN-EN 60079-31: pył	II 2 D Ex tb IIIC T80 °C Db IP 66/67
Certyfikaty IECEx	IECEx KEM 09.0051X
Znakowanie Ex zgodnie z PN-EN 60079-0 i PN-EN 60079-1: gaz	Ex d IIC T6 Gb
Znakowanie Ex zgodnie z PN-EN 60079-0 i PN-EN 60079-31: pył	Ex tb IIIC T80°C Db IP 66/67
Certyfikaty Inmetro	TÜV 17.0698 X
Znakowanie Ex zgodnie z PN-EN 60079-0 i PN-EN 60079-1: gaz	Ex db IIC T6 Gb
Znakowanie Ex zgodnie z PN-EN 60079-0 i PN-EN 60079-31: pył	Ex tb IIIC T80 °C Db IP 66/67

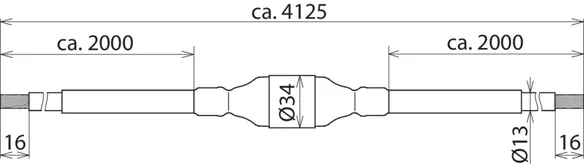

Długość obudowy	123 mm
Średnica obudowy	34 mm
Materiał obudowy	wodoodporny płaszcz z tworzywa sztucznego
Przyłączenie obudowy	NYY-J-1x25 mm²
Długość kabla	2x ok. 2000 mm
Rozszerzone dane techniczne:	---------------------------------
– Znamionowy prąd wyładowczy (50 / 60 Hz) (I_max )	500 A / 0,2 s
– Znamionowy prąd wyładowczy (8/20 µs) (I_n )	100 kA
– Napięcie przemienne zadziałania (50 Hz) (U_aw )	≤ 0,5 kV
