EXFS L / EXFS KU

Do pośredniego połączenia / uziemienia funkcjonalnie odseparowanych części instalacji w warunkach piorunowych
Wersja do piorunowych połączeń wyrównawczych zgodnie z DIN EN 62305 / VDE 0185 w strefach zagrożonych wybuchem (strefa 2)
Odporna na korozję obudowa z ciśnieniowego odlewu cynkowego z osłoną z tworzywa sztucznego i z elastycznymi przewodami przyłączeniowymi

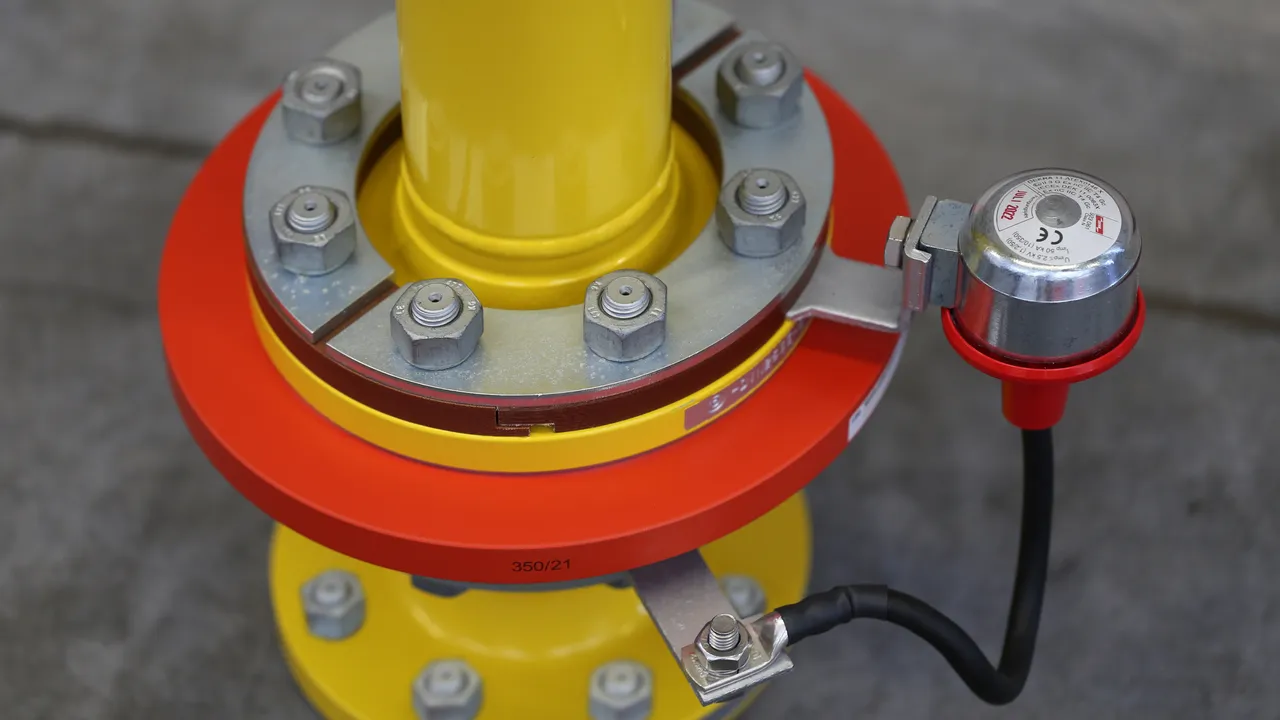

Do mostkowania połączeń i kołnierzy izolacyjnych itp. w katodowo chronionych przed korozją odcinkach rur.
Konstrukcja o dużej wytrzymałości
Certyfikat zgodnie z dyrektywą ATEX 2014/34/EU i IECEx

Szczegóły

EXFS L

Iskiernik izolacyjny do stref zagrożonych wybuchem (Ex) do montażu naziemnego.

3 Produkty

Nr kat. 923060 EXFS L100

GTIN / EAN 4013364038899, Nr taryfy celnej (EU): 85369095, Waga brutto: 805.00 g, Jednostka opakowaniowa: 1.00 szt.

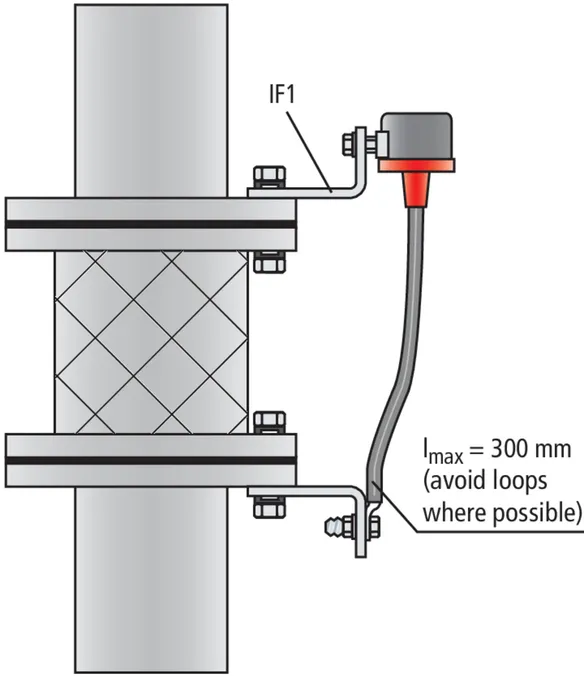

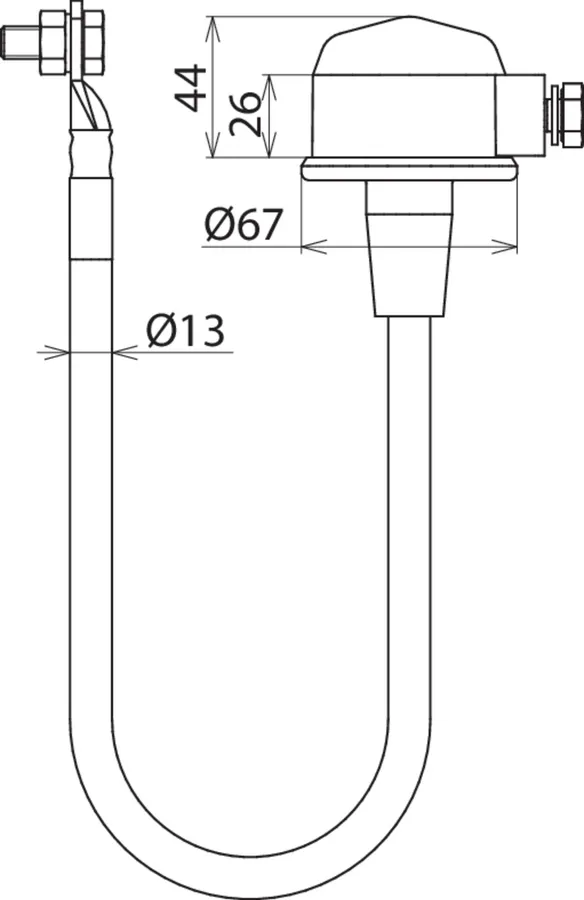

Rysunki

Informacje dodatkowe

Pliki CAD

Iskiernik izolacyjny do stosowania w strefach zagrożonych wybuchem EXFS 100
Iskiernik izolacyjny do stosowania w strefach zagrożonych wybuchem EXFS L100
(strefa 2) z elastycznym przewodem przyłączeniowym z certyfikatem ATEX
(2014/34/UE) do połączeń wyrównawczych piorunochronnych
zgodnie z DIN VDE 0185-305-3
Prąd udarowy pioruna (10/350): 50 kA
Klasa odporności na oddziaływanie prądu pioruna zgodnie z EN 50 164-3: N
Znamionowy prąd wyładowczy (8/20): 100 kA
100% napięcie przeskoku przy udarze piorunowym:<= 2,5 kV
Napięcie przemienne zadziałania (50 Hz): <= 1,2 kV
Długość kabla: 100 mm
do kołnierza rury: 20 ... 130 mm

Producent: DEHN
Typ: EXFS L100
Nr kat.: 923060
lub podobny.

Certyfikaty

Dane techniczne

Iskiernik separacyjny zgodnie z PN-EN 62561-3 / IEC 62561-3	tak
Prąd udarowy (10/350 µs) (I_imp )	50 kA
Klasa obciążalności prądowej	N
Znamionowe napięcie przeskoku przy udarze (U_{r imp} )	≤ 2,5 kV
Stopień ochrony	IP 54

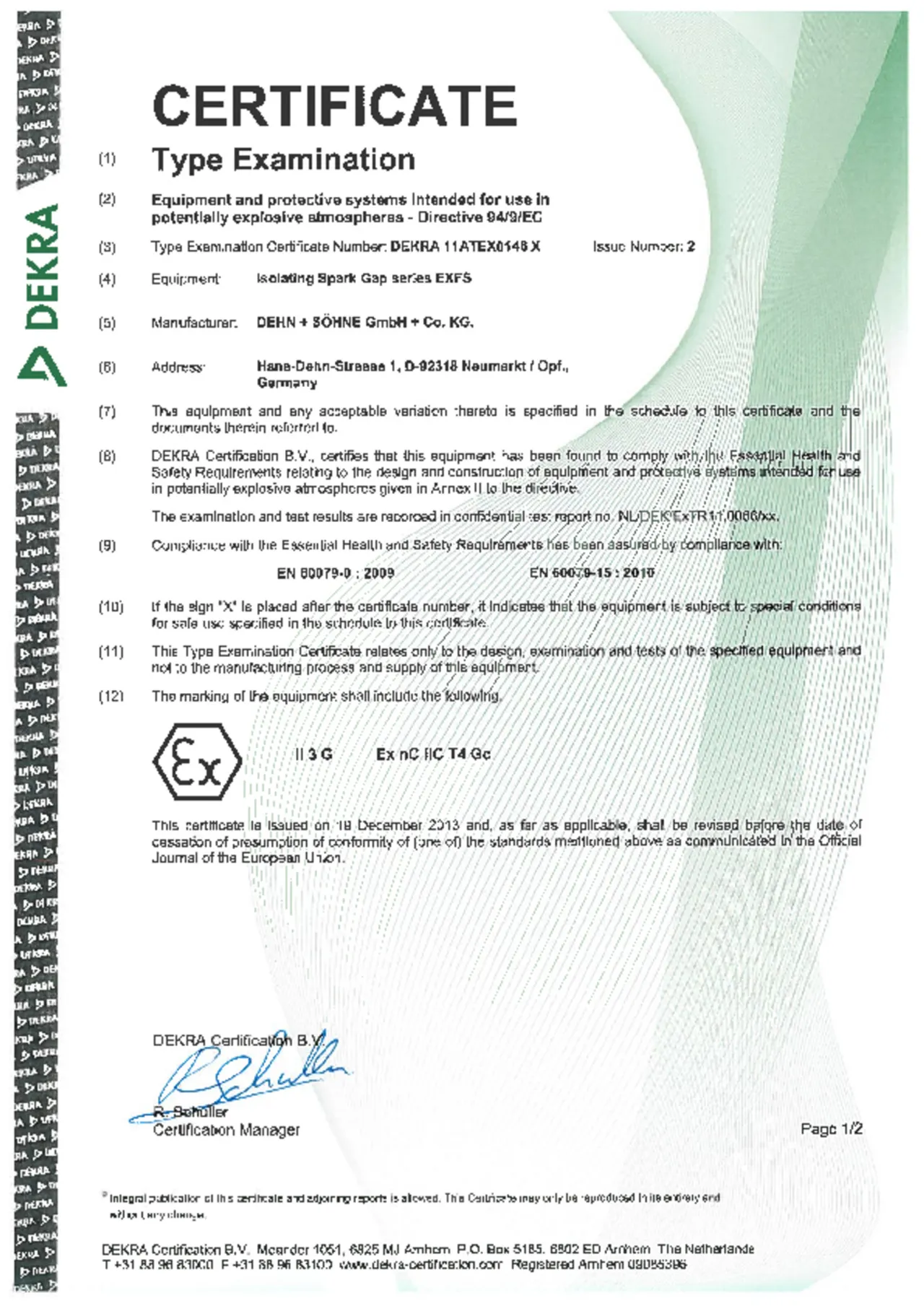

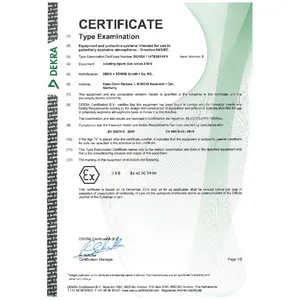

Certyfikaty ATEX	DEKRA 11ATEX0146 X
Znakowanie Ex zgodnie z PN-EN 60079-0 i PN-EN 60079-15: gaz	II 3 G Ex nC IIC T4 Gc

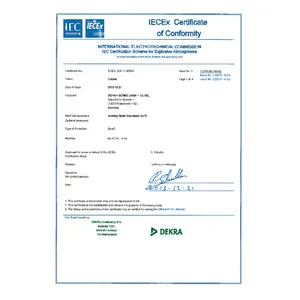

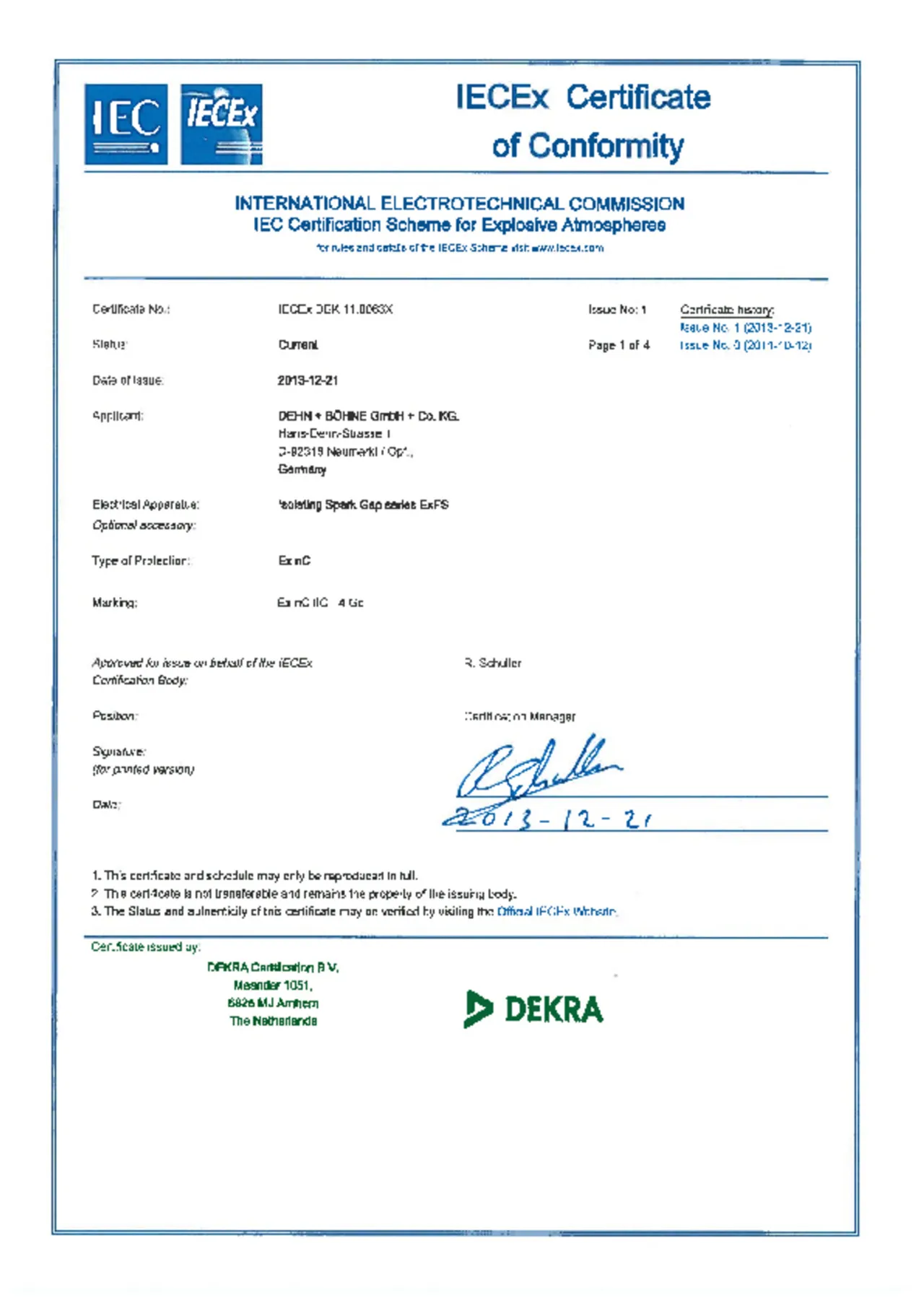

Certyfikaty IECEx	IECEx DEK 11.0063X
Znakowanie Ex zgodnie z PN-EN 60079-0	Ex nC IIC T4 Gc
Długość kabla	100 mm

Iskiernik separacyjny zgodnie z PN-EN 62561-3 / IEC 62561-3	tak
Prąd udarowy (10/350 µs) (I_imp )	50 kA
Klasa obciążalności prądowej	N
Znamionowe napięcie wytrzymywane o częstotliwości sieciowej (50 Hz) (U_wAC )	300 V
Znamionowe napięcie przeskoku przy udarze (U_{r imp} )	≤ 2,5 kV
Zakres temperatury pracy (T_U )	-20°C ... +80°C
Zakres temperatury otoczenia podczas stosowania w strefie zagrożenia wybuchem	-20°C ... +60°C
Stopień ochrony	IP 54
Certyfikaty ATEX	DEKRA 11ATEX0146 X
Znakowanie Ex zgodnie z PN-EN 60079-0 i PN-EN 60079-15: gaz	II 3 G Ex nC IIC T4 Gc
Certyfikaty IECEx	IECEx DEK 11.0063X
Znakowanie Ex zgodnie z PN-EN 60079-0	Ex nC IIC T4 Gc
Długość obudowy	90 mm
Średnica obudowy	63 mm
Materiał obudowy	odlew cynkowy, tworzywo sztuczne
Kabel przyłączeniowy	H01N2-D 25 mm²z końcówką kablową oraz śrubą / nakrętką (M10)
Długość kabla	100 mm
Pasuje do kołnierza rury	20-130 mm
Rozszerzone dane techniczne:	---------------------------------
– Znamionowy prąd wyładowczy (8/20 µs) (I_n )	100 kA
– Napięcie przemienne zadziałania (50 Hz) (U_aw )	≤ 1,2 kV

Produkt 923060 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 923060.

Idź do sklepu internetowego

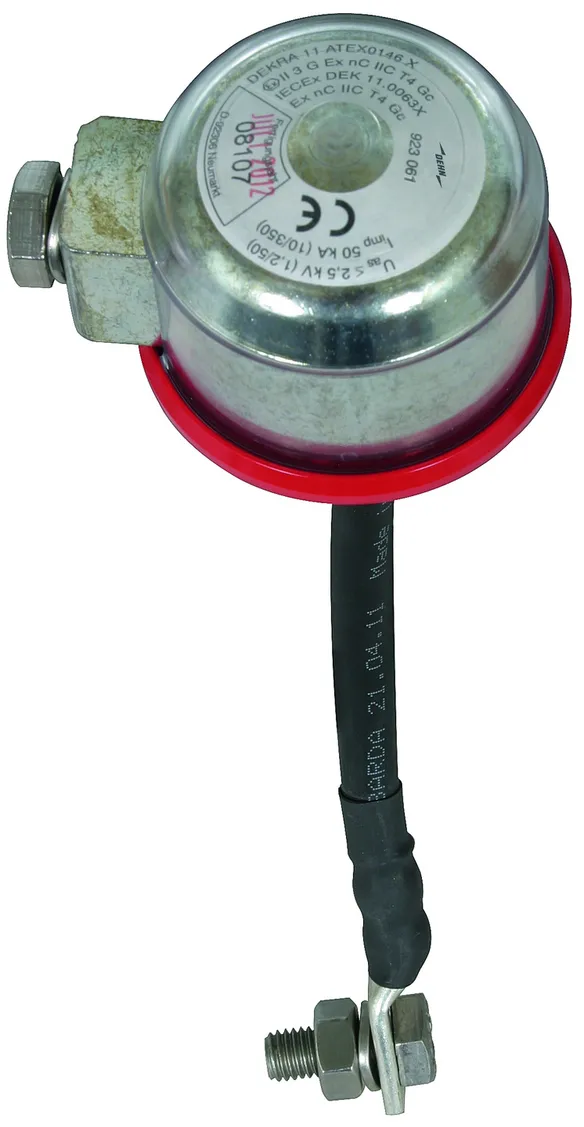

Nr kat. 923061 EXFS L200

GTIN / EAN 4013364038905, Nr taryfy celnej (EU): 85369095, Waga brutto: 830.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Iskiernik izolacyjny do stosowania w strefach zagrożonych wybuchem EXFS L200
Iskiernik izolacyjny do stosowania w strefach zagrożonych wybuchem EXFS L200
(strefa 2) z elastycznym przewodem przyłączeniowym z certyfikatem ATEX
(2014/34/UE) do połączeń wyrównawczych piorunochronnych
zgodnie z DIN VDE 0185-305-3
Prąd udarowy pioruna (10/350): 50 kA
Klasa odporności na oddziaływanie prądu pioruna zgodnie z EN 50 164-3: N
Znamionowy prąd wyładowczy (8/20): 100 kA
100% napięcie przeskoku przy udarze piorunowym:<= 2,5 kV
Napięcie przemienne zadziałania (50 Hz): <= 1,2 kV
Długość kabla: 200 mm
do kołnierza rury: 120 ... 230 mm

Producent: DEHN
Typ: EXFS L200
Nr kat.: 923061
lub podobny.

Certyfikaty

Dane techniczne

Iskiernik separacyjny zgodnie z PN-EN 62561-3 / IEC 62561-3	tak
Prąd udarowy (10/350 µs) (I_imp )	50 kA
Klasa obciążalności prądowej	N
Znamionowe napięcie przeskoku przy udarze (U_{r imp} )	≤ 2,5 kV
Stopień ochrony	IP 54
Certyfikaty ATEX	DEKRA 11ATEX0146 X
Znakowanie Ex zgodnie z PN-EN 60079-0 i PN-EN 60079-15: gaz	II 3 G Ex nC IIC T4 Gc
Certyfikaty IECEx	IECEx DEK 11.0063X
Znakowanie Ex zgodnie z PN-EN 60079-0	Ex nC IIC T4 Gc
Długość kabla	200 mm

Iskiernik separacyjny zgodnie z PN-EN 62561-3 / IEC 62561-3	tak
Prąd udarowy (10/350 µs) (I_imp )	50 kA
Klasa obciążalności prądowej	N
Znamionowe napięcie wytrzymywane o częstotliwości sieciowej (50 Hz) (U_wAC )	300 V
Znamionowe napięcie przeskoku przy udarze (U_{r imp} )	≤ 2,5 kV
Zakres temperatury pracy (T_U )	-20°C ... +80°C
Zakres temperatury otoczenia podczas stosowania w strefie zagrożenia wybuchem	-20°C ... +60°C
Stopień ochrony	IP 54
Certyfikaty ATEX	DEKRA 11ATEX0146 X
Znakowanie Ex zgodnie z PN-EN 60079-0 i PN-EN 60079-15: gaz	II 3 G Ex nC IIC T4 Gc
Certyfikaty IECEx	IECEx DEK 11.0063X
Znakowanie Ex zgodnie z PN-EN 60079-0	Ex nC IIC T4 Gc
Długość obudowy	90 mm
Średnica obudowy	63 mm
Materiał obudowy	odlew cynkowy, tworzywo sztuczne
Kabel przyłączeniowy	H01N2-D 25 mm² z końcówką kablową oraz śrubą / nakrętką (M10)
Długość kabla	200 mm
Pasuje do kołnierza rury	120-230 mm
Rozszerzone dane techniczne:	---------------------------------
– Znamionowy prąd wyładowczy (8/20 µs) (I_n )	100 kA
– Napięcie przemienne zadziałania (50 Hz) (U_aw )	≤ 1,2 kV

Produkt 923061 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 923061.

Idź do sklepu internetowego

Nr kat. 923062 EXFS L300

GTIN / EAN 4013364038912, Nr taryfy celnej (EU): 85369095, Waga brutto: 861.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Iskiernik izolacyjny do stosowania w strefach zagrożonych wybuchem EXFS L300
Iskiernik izolacyjny do stosowania w strefach zagrożonych wybuchem EXFS L300
(strefa 2) z elastycznym przewodem przyłączeniowym z certyfikatem ATEX
(2014/34/UE) do połączeń wyrównawczych piorunochronnych
zgodnie z DIN VDE 0185-305-3
Prąd udarowy pioruna (10/350): 50 kA
Klasa odporności na oddziaływanie prądu pioruna zgodnie z EN 50 164-3: N
Znamionowy prąd wyładowczy (8/20): 100 kA
100% napięcie przeskoku przy udarze piorunowym:<= 2,5 kV
Napięcie przemienne zadziałania (50 Hz): <= 1,2 kV
Długość kabla: 300 mm
do kołnierza rury: 220 ... 320 mm

Producent: DEHN
Typ: EXFS L300
Nr kat.: 923062
lub podobny.

Certyfikaty

Dane techniczne

Iskiernik separacyjny zgodnie z PN-EN 62561-3 / IEC 62561-3	tak
Prąd udarowy (10/350 µs) (I_imp )	50 kA
Klasa obciążalności prądowej	N
Znamionowe napięcie przeskoku przy udarze (U_{r imp} )	≤ 2,5 kV
Stopień ochrony	IP 54
Certyfikaty ATEX	DEKRA 11ATEX0146 X
Znakowanie Ex zgodnie z PN-EN 60079-0 i PN-EN 60079-15: gaz	II 3 G Ex nC IIC T4 Gc
Certyfikaty IECEx	IECEx DEK 11.0063X
Znakowanie Ex zgodnie z PN-EN 60079-0	Ex nC IIC T4 Gc
Długość kabla	300 mm

Iskiernik separacyjny zgodnie z PN-EN 62561-3 / IEC 62561-3	tak
Prąd udarowy (10/350 µs) (I_imp )	50 kA
Klasa obciążalności prądowej	N
Znamionowe napięcie wytrzymywane o częstotliwości sieciowej (50 Hz) (U_wAC )	300 V
Znamionowe napięcie przeskoku przy udarze (U_{r imp} )	≤ 2,5 kV
Zakres temperatury pracy (T_U )	-20°C ... +80°C
Zakres temperatury otoczenia podczas stosowania w strefie zagrożenia wybuchem	-20°C ... +60°C
Stopień ochrony	IP 54
Certyfikaty ATEX	DEKRA 11ATEX0146 X
Znakowanie Ex zgodnie z PN-EN 60079-0 i PN-EN 60079-15: gaz	II 3 G Ex nC IIC T4 Gc
Certyfikaty IECEx	IECEx DEK 11.0063X
Znakowanie Ex zgodnie z PN-EN 60079-0	Ex nC IIC T4 Gc
Długość obudowy	90 mm
Średnica obudowy	63 mm
Materiał obudowy	odlew cynkowy, tworzywo sztuczne
Kabel przyłączeniowy	H01N2-D 25 mm² z końcówką kablową oraz śrubą / nakrętką (M10)
Długość kabla	300 mm
Pasuje do kołnierza rury	220-320 mm
Rozszerzone dane techniczne:	---------------------------------
– Znamionowy prąd wyładowczy (8/20 µs) (I_n )	100 kA
– Napięcie przemienne zadziałania (50 Hz) (U_aw )	≤ 1,2 kV

Produkt 923062 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 923062.

Idź do sklepu internetowego

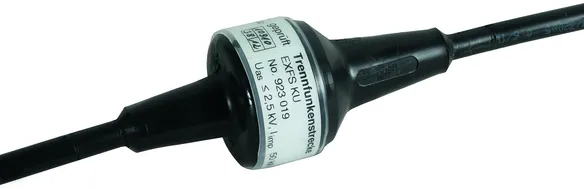

EXFS KU

Iskiernik separacyjny do stosowania w strefach zagrożonych wybuchem (Ex) z przewodami przyłączeniowymi do montażu naziemnego i podziemnego; z płaszczem wodoodpornym; możliwość skracania przewodów.

1 Produkt

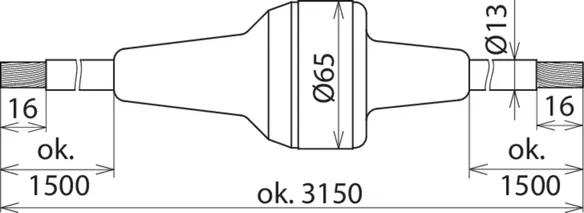

Nr kat. 923019 EXFS KU

GTIN / EAN 4013364033177, Nr taryfy celnej (EU): 85369095, Waga brutto: 1.72 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Iskiernik izolacyjny do stosowania w strefach zagrożonych wybuchem EXFS KU
Iskiernik izolacyjny do stosowania w strefach zagrożonych wybuchem EXFS KU (strefa 2)
z przewodami przyłączeniowymi do instalacji naziemnych i podziemnych
z certyfikatem ATEX (2014/34/UE) do połączeń
wyrównawczych piorunochronnych wg DIN VDE 0185-305-3
Prąd udarowy pioruna (10/350): 50 kA
Klasa odporności na oddziaływanie prądu pioruna zgodnie z EN 50 164-3: N
Znamionowy prąd wyładowczy (8/20): 100 kA
100% napięcie przeskoku przy udarze piorunowym:<= 2,5 kV
Napięcie przemienne zadziałania (50 Hz): <= 1,2 kV
Długość kabla: 2 x ok. 1500 mm

Producent: DEHN
Typ: EXFS KU
Nr kat.: 923019
lub podobny.

Certyfikaty

Dane techniczne

Iskiernik separacyjny zgodnie z PN-EN 62561-3 / IEC 62561-3	tak
Prąd udarowy (10/350 µs) (I_imp )	50 kA
Klasa obciążalności prądowej	N
Znamionowe napięcie przeskoku przy udarze (U_{r imp} )	≤ 2,5 kV
Stopień ochrony	IP 67
Certyfikaty ATEX	DEKRA 11ATEX0146 X
Znakowanie Ex zgodnie z PN-EN 60079-0 i PN-EN 60079-15: gaz	II 3 G Ex nC IIC T4 Gc
Certyfikaty IECEx	IECEx DEK 11.0063X
Znakowanie Ex zgodnie z PN-EN 60079-0	Ex nC IIC T4 Gc
Długość kabla	2x ok. 1500 mm

Iskiernik separacyjny zgodnie z PN-EN 62561-3 / IEC 62561-3	tak
Prąd udarowy (10/350 µs) (I_imp )	50 kA
Klasa obciążalności prądowej	N
Znamionowe napięcie wytrzymywane o częstotliwości sieciowej (50 Hz) (U_wAC )	300 V
Znamionowe napięcie przeskoku przy udarze (U_{r imp} )	≤ 2,5 kV
Zakres temperatury pracy (T_U )	-20°C ... +80°C
Zakres temperatury otoczenia podczas stosowania w strefie zagrożenia wybuchem	-20°C ... +60°C
Stopień ochrony	IP 67
Certyfikaty ATEX	DEKRA 11ATEX0146 X
Znakowanie Ex zgodnie z PN-EN 60079-0 i PN-EN 60079-15: gaz	II 3 G Ex nC IIC T4 Gc
Certyfikaty IECEx	IECEx DEK 11.0063X
Znakowanie Ex zgodnie z PN-EN 60079-0	Ex nC IIC T4 Gc
Długość obudowy	90 mm
Średnica obudowy	63 mm
Materiał obudowy	odlew cynkowy, tworzywo sztuczne
Kabel przyłączeniowy	NYY-J-1x25 mm²
Długość kabla	2x ok. 1500 mm
Rozszerzone dane techniczne:	---------------------------------
– Znamionowy prąd wyładowczy (8/20 µs) (I_n )	100 kA
– Napięcie przemienne zadziałania (50 Hz) (U_aw )	≤ 1,2 kV

Produkt 923019 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 923019.

Idź do sklepu internetowego

Wyniki wyszukiwania produktów (0)

Wyniki wyszukiwania zawartości (0)

EXFS L / EXFS KU

Szczegóły

EXFS L

Nr kat. 923060 EXFS L100

Produkt 923060 został dodany do notatnika.

Do koszyka dodano produkt 923060.

Nr kat. 923061 EXFS L200

Produkt 923061 został dodany do notatnika.

Do koszyka dodano produkt 923061.

Nr kat. 923062 EXFS L300

Produkt 923062 został dodany do notatnika.

Do koszyka dodano produkt 923062.

EXFS KU

Nr kat. 923019 EXFS KU

Produkt 923019 został dodany do notatnika.

Do koszyka dodano produkt 923019.

EXFS L / EXFS KU

Szczegóły

EXFS L

Nr kat. 923060 EXFS L100

Nie masz uprawnień, by pobrać 923060.stp

Nie masz uprawnień, by pobrać 923060.igs

Nie masz uprawnień, by pobrać 923060.jt

Nie masz uprawnień, by pobrać 923060.dwg

Nie masz uprawnień, by pobrać 923060m_D.dxf

Produkt 923060 został dodany do notatnika.

Do koszyka dodano produkt 923060.

Nr kat. 923061 EXFS L200

Nie masz uprawnień, by pobrać 923061.stp

Nie masz uprawnień, by pobrać 923061.igs

Nie masz uprawnień, by pobrać 923061.jt

Nie masz uprawnień, by pobrać 923061.dwg

Nie masz uprawnień, by pobrać 923060m_D.dxf

Produkt 923061 został dodany do notatnika.

Do koszyka dodano produkt 923061.

Nr kat. 923062 EXFS L300

Nie masz uprawnień, by pobrać 923062.stp

Nie masz uprawnień, by pobrać 923062.igs

Nie masz uprawnień, by pobrać 923062.jt

Nie masz uprawnień, by pobrać 923062.dwg

Nie masz uprawnień, by pobrać 923060m_D.dxf

Produkt 923062 został dodany do notatnika.

Do koszyka dodano produkt 923062.

EXFS KU

Nr kat. 923019 EXFS KU

Nie masz uprawnień, by pobrać 923019.stp

Nie masz uprawnień, by pobrać 923019.igs

Nie masz uprawnień, by pobrać 923019.jt

Nie masz uprawnień, by pobrać 923019.dwg

Nie masz uprawnień, by pobrać 923019m_E.dxf

Produkt 923019 został dodany do notatnika.

Do koszyka dodano produkt 923019.
