DEHNguard modular YPV ... FM

Gotowa do podłączenia kompletna jednostka do instalacji fotowoltaicznych, składająca się z podstawy i wymiennych modułów ochronnych
Odporny na błędy układ Y z trzema warystorami zapobiega uszkodzeniu ochrony przepięciowej w przypadku błędu izolacji w obwodzie generatora.
Przebadane zgodnie z normą EN 61643-31
Wysoka niezawodność monitorowania dzięki układowi odłączającemu „Thermo-Dynamik-Control”
Wskaźnik uszkodzenia w postaci czerwonego znacznika w okienku kontrolnym
Do stosowania w oparciu o zapisy IEC 60364-7-712 „Wymagania dotyczące specjalnych instalacji lub lokalizacji. Fotowoltaiczne (PV) układy zasilania”

DEHNguard MP YPV ... FM

Modułowy wielobiegunowy ogranicznik przepięć do stosowania w instalacjach fotowoltaicznych, ze zdalną sygnalizacją stanu (bezpotencjałowy zestyk przełączny).

2 Produkty

Nr kat. 942565 DG MP YPV 1200 FM

GTIN / EAN 4013364495685, Nr taryfy celnej (EU): 85354000, Waga brutto: 355.99 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

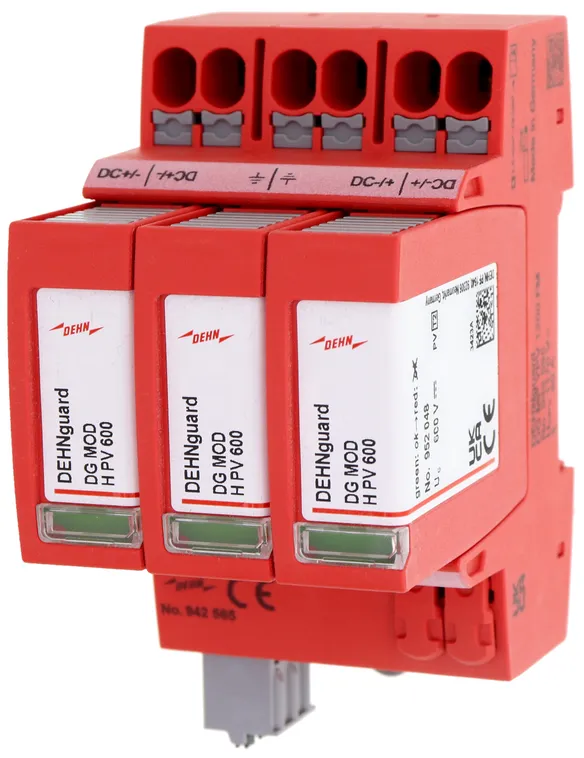

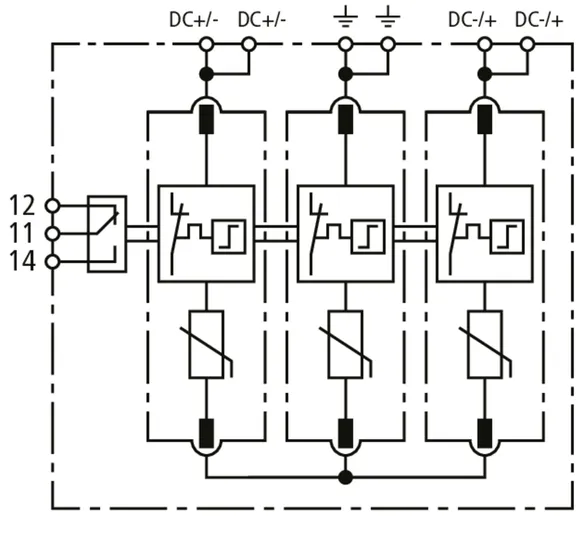

Ogranicznik przepięć DEHNguard MP YPV 1200 FM
Wielobiegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć do ochrony instalacji fotowoltaicznych
z podwójnym zaciskiem przyłączeniowym w technice wtykowej ("push-in”) do
okablowania rozgałęzionego i połączeń szeregowych
do 1170 V DC, szerokość: 3 moduły
Wskaźnik uszkodzenia
Z zestykiem zdalnej sygnalizacji
Typ 2 zgodnie z EN 61643-31
Do stosowania w oparciu o zapisy IEC 60364-7-712
Maksymalne napięcie PV: <= 1170 V DC
Całkowity prąd wyładowczy: 40 kA
Napięciowy poziom ochrony: <= 4 kV
Wytrzymałość zwarciowa Iscpv: 10 kA

Producent: DEHN
Typ: DG MP YPV 1200 FM
Nr kat.: 942565
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z EN 61643-31 / ... IEC 61643-31	typ 2 / klasa II
Maksymalne napięcie PV (U_CPV )	1170 V
Wytrzymałość zwarciowa (I_SCPV )	10 kA
Znamionowy prąd wyładowczy (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 4 kV
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z EN 61643-31 / ... IEC 61643-31	typ 2 / klasa II
Maksymalne napięcie PV (U_CPV )	1170 V
Wytrzymałość zwarciowa (I_SCPV )	10 kA
Całkowity prąd wyładowczy (8/20 µs) (I_total )	40 kA
Znamionowy prąd wyładowczy (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 4 kV
Znamionowy prąd obciążenia (I_L )	40 A
Czas zadziałania (t_A )	≤ 25 ns
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (min.)	1,5 mm² drut
Przekrój przewodów (min.)	6 mm² linka
Przekrój przewodów (maks.)	10 mm² drut / linka
Przekrój przewodów (min.) z tulejką kablową	1,5 mm²
Przekrój przewodów (maks.) z tulejką kablową	6 mm²
Przekrój przewodów (maks.) z tulejką kablową bez kołnierza	10 mm²
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	3 moduł(y), DIN 43880
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Produkt 942565 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942565.

Idź do sklepu internetowego

Nr kat. 942567 DG MP YPV 1500 FM

GTIN / EAN 4013364495678, Nr taryfy celnej (EU): 85354000, Waga brutto: 387.05 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

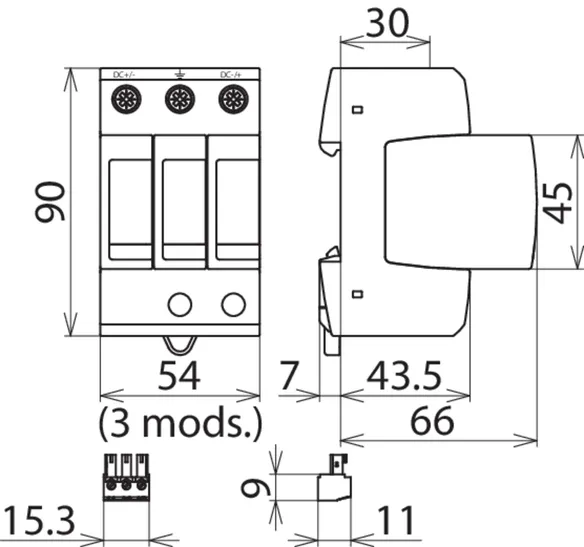

Ogranicznik przepięć DEHNguard MP YPV 1500 FM
Wielobiegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć do ochrony instalacji fotowoltaicznych
z podwójnym zaciskiem przyłączeniowym w technice wtykowej ("push-in”) do
okablowania rozgałęzionego i połączeń szeregowych
do 1500 V DC, szerokość: 3 moduły
Wskaźnik uszkodzenia
Z zestykiem zdalnej sygnalizacji
Typ 2 zgodnie z EN 61643-31
Do stosowania w oparciu o zapisy IEC 60364-7-712
Maksymalne napięcie PV: <= 1500 V DC
Całkowity prąd wyładowczy: 40 kA
Napięciowy poziom ochrony: <= 5 kV
Wytrzymałość zwarciowa Iscpv: 10 kA

Producent: DEHN
Typ: DG MP YPV 1500 FM
Nr kat.: 942567
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z EN 61643-31 / ... IEC 61643-31	typ 2 / klasa II
Maksymalne napięcie PV (U_CPV )	1500 V
Wytrzymałość zwarciowa (I_SCPV )	10 kA
Znamionowy prąd wyładowczy (8/20 µs) [(DC+/DC-) --> PE] (I_n )	15 kA
Maksymalny prąd wyładowczy (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 5 kV
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z EN 61643-31 / ... IEC 61643-31	typ 2 / klasa II
Maksymalne napięcie PV (U_CPV )	1500 V
Wytrzymałość zwarciowa (I_SCPV )	10 kA
Całkowity prąd wyładowczy (8/20 µs) (I_total )	40 kA
Znamionowy prąd wyładowczy (8/20 µs) [(DC+/DC-) --> PE] (I_n )	15 kA
Maksymalny prąd wyładowczy (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 5 kV
Znamionowy prąd obciążenia (I_L )	40 A
Czas zadziałania (t_A )	≤ 25 ns
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (min.)	1,5 mm² drut
Przekrój przewodów (min.)	6 mm² linka
Przekrój przewodów (maks.)	10 mm² drut / linka
Przekrój przewodów (min.) z tulejką kablową	1,5 mm²
Przekrój przewodów (maks.) z tulejką kablową	6 mm²
Przekrój przewodów (maks.) z tulejką kablową bez kołnierza	10 mm²
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	3 moduł(y), DIN 43880
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Produkt 942567 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942567.

Idź do sklepu internetowego

DEHNguard M YPV ... FM

Modułowy wielobiegunowy ogranicznik przepięć do stosowania w instalacjach fotowoltaicznych, ze zdalną sygnalizacją stanu (bezpotencjałowy zestyk przełączny).

2 Produkty

Nr kat. 952565 DG M YPV 1200 FM

GTIN / EAN 4013364327719, Nr taryfy celnej (EU): 85354000, Waga brutto: 382.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

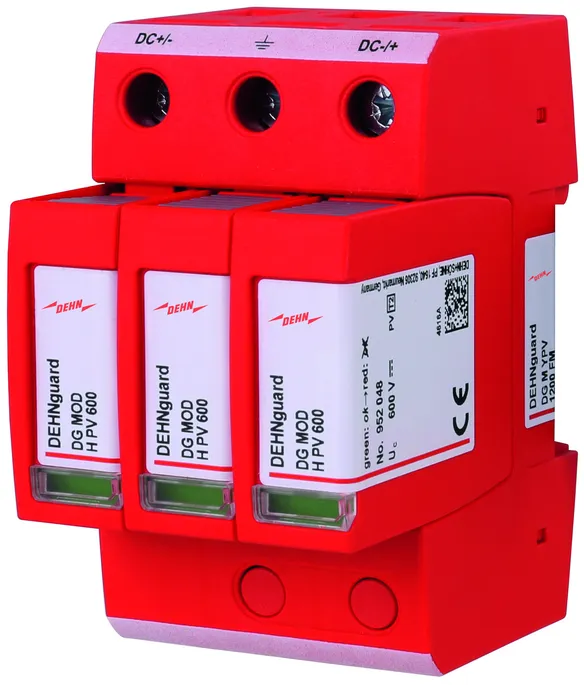

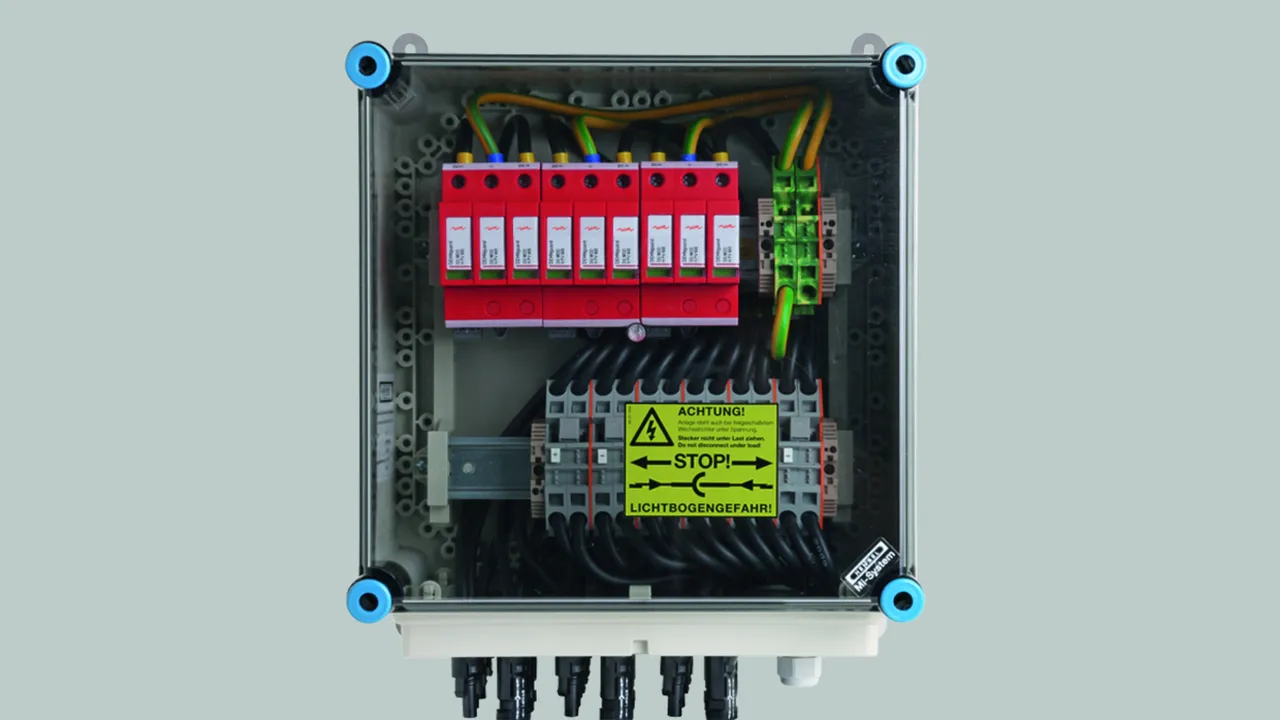

Ogranicznik przepięć DEHNguard M YPV 1200 FM
Wielobiegunowy, modułowy, gotowy do podłączenia
ogranicznik przepięć do ochrony instalacji fotowoltaicznych
do 1170 V DC, szerokość: 3 moduły
Wskaźnik uszkodzenia
Typ 2 zgodnie z EN 61643-31
Do stosowania w oparciu o zapisy IEC 60364-7-712
Maksymalne napięcie PV: <= 1170 V DC
Całkowity prąd wyładowczy: 40 kA
Napięciowy poziom ochrony: <= 4 kV
Wytrzymałość zwarciowa Iscpv: 10 kA

Producent: DEHN
Typ: DG M YPV 1200 FM
Nr kat.: 952565
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z EN 61643-31 / ... IEC 61643-31	typ 2 / klasa II
Maksymalne napięcie PV (U_CPV )	1170 V
Wytrzymałość zwarciowa (I_SCPV )	10 kA
Znamionowy prąd wyładowczy (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 4 kV
Certyfikaty	UL, KEMA
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z EN 61643-31 / ... IEC 61643-31	typ 2 / klasa II
Maksymalne napięcie PV (U_CPV )	1170 V
Wytrzymałość zwarciowa (I_SCPV )	10 kA
Całkowity prąd wyładowczy (8/20 µs) (I_total )	40 kA
Znamionowy prąd wyładowczy (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 4 kV
Czas zadziałania (t_A )	≤ 25 ns
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (min.)	1,5 mm²drut / linka
Przekrój przewodów (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	3 moduł(y), DIN 43880
Certyfikaty	UL, KEMA
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm2 drut / linka
Rozszerzone dane techniczne:	---------------------------------
– Stosowanie w obiektach magazynowania energii elektrycznej DC do I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Bezpiecznik w obiektach magazynowania energii elektrycznej DC do ISCCR	Bussman HLS 2000 V DC / 200 A 2+/A173 DST aR, nr kat. producenta: 170M2040
– Bezpiecznik w obiektach magazynowania energii elektrycznej DC do ISCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Produkt 952565 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952565.

Idź do sklepu internetowego

Nr kat. 952567 DG M YPV 1500 FM

GTIN / EAN 4013364327726, Nr taryfy celnej (EU): 85354000, Waga brutto: 411.20 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

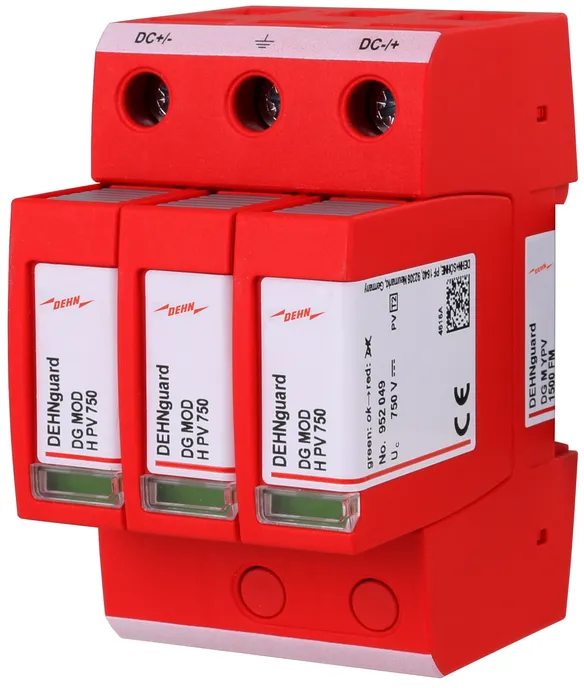

Ogranicznik przepięć DEHNguard M YPV 1500 FM
Wielobiegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć do ochrony instalacji fotowoltaicznych
do 1500 V DC, szerokość: 3 moduły
Wskaźnik uszkodzenia
Z zestykiem zdalnej sygnalizacji
Typ 2 zgodnie z EN 61643-31
Do stosowania w oparciu o zapisy IEC 60364-7-712
Maksymalne napięcie PV: <= 1500 V DC
Całkowity prąd wyładowczy: 40 kA
Napięciowy poziom ochrony: <= 5 kV
Wytrzymałość zwarciowa Iscpv: 10 kA

Producent: DEHN
Typ: DG M YPV 1500 FM
Nr kat.: 952567
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z EN 61643-31 / ... IEC 61643-31	typ 2 / klasa II
Maksymalne napięcie PV (U_CPV )	1500 V
Wytrzymałość zwarciowa (I_SCPV )	10 kA
Znamionowy prąd wyładowczy (8/20 µs) [(DC+/DC-) --> PE] (I_n )	15 kA
Maksymalny prąd wyładowczy (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 5 kV
Certyfikaty	UL, KEMA
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z EN 61643-31 / ... IEC 61643-31	typ 2 / klasa II
Maksymalne napięcie PV (U_CPV )	1500 V
Wytrzymałość zwarciowa (I_SCPV )	10 kA
Całkowity prąd wyładowczy (8/20 µs) (I_total )	40 kA
Znamionowy prąd wyładowczy (8/20 µs) [(DC+/DC-) --> PE] (I_n )	15 kA
Maksymalny prąd wyładowczy (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 5 kV
Czas zadziałania (t_A )	≤ 25 ns
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (min.)	1,5 mm² drut / linka
Przekrój przewodów (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	3 moduł(y), DIN 43880
Certyfikaty	UL, KEMA
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka
Rozszerzone dane techniczne:	---------------------------------
– Stosowanie w obiektach magazynowania energii elektrycznej DC do I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Bezpiecznik w obiektach magazynowania energii elektrycznej DC do ISCCR	Bussman HLS 2000 V DC / 200 A 2+/A173 DST aR, nr kat. producenta: 170M2040
– Bezpiecznik w obiektach magazynowania energii elektrycznej DC do ISCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Produkt 952567 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952567.

Idź do sklepu internetowego

Wyniki wyszukiwania produktów (0)

Wyniki wyszukiwania zawartości (0)

DEHNguard modular YPV ... FM

DEHNguard MP YPV ... FM

Nr kat. 942565 DG MP YPV 1200 FM

Produkt 942565 został dodany do notatnika.

Do koszyka dodano produkt 942565.

Nr kat. 942567 DG MP YPV 1500 FM

Produkt 942567 został dodany do notatnika.

Do koszyka dodano produkt 942567.

DEHNguard M YPV ... FM

Nr kat. 952565 DG M YPV 1200 FM

Produkt 952565 został dodany do notatnika.

Do koszyka dodano produkt 952565.

Nr kat. 952567 DG M YPV 1500 FM

Produkt 952567 został dodany do notatnika.

Do koszyka dodano produkt 952567.

DEHNguard modular YPV ... FM

DEHNguard MP YPV ... FM

Nr kat. 942565 DG MP YPV 1200 FM

Nie masz uprawnień, by pobrać 942XXX_DG_MP_YPV_XXX_FM.stp

Nie masz uprawnień, by pobrać 942XXX_DG_MP_YPV_XXX_FM.igs

Nie masz uprawnień, by pobrać 942XXX_DG_MP_YPV_XXX_FM.jt

Nie masz uprawnień, by pobrać 942XXX_DG_MP_YPV_XXX_FM.dwg

Nie masz uprawnień, by pobrać 942XXX_DG_MP_YPV_XXX_FM_m_D.dxf

Produkt 942565 został dodany do notatnika.

Do koszyka dodano produkt 942565.

Nr kat. 942567 DG MP YPV 1500 FM

Nie masz uprawnień, by pobrać 942XXX_DG_MP_YPV_XXX_FM.stp

Nie masz uprawnień, by pobrać 942XXX_DG_MP_YPV_XXX_FM.igs

Nie masz uprawnień, by pobrać 942XXX_DG_MP_YPV_XXX_FM.jt

Nie masz uprawnień, by pobrać 942XXX_DG_MP_YPV_XXX_FM.dwg

Nie masz uprawnień, by pobrać 942XXX_DG_MP_YPV_XXX_FM_m_D.dxf

Produkt 942567 został dodany do notatnika.

Do koszyka dodano produkt 942567.

DEHNguard M YPV ... FM

Nr kat. 952565 DG M YPV 1200 FM

Nie masz uprawnień, by pobrać 952305.stp

Nie masz uprawnień, by pobrać 952305.igs

Nie masz uprawnień, by pobrać 952305.jt

Nie masz uprawnień, by pobrać 952305.dwg

Nie masz uprawnień, by pobrać 952305m_E.dxf

Nie masz uprawnień, by pobrać DEHN.952565.wspak

Nie masz uprawnień, by pobrać DEHN.952565.edz

Produkt 952565 został dodany do notatnika.

Do koszyka dodano produkt 952565.

Nr kat. 952567 DG M YPV 1500 FM

Nie masz uprawnień, by pobrać 952305.stp

Nie masz uprawnień, by pobrać 952305.igs

Nie masz uprawnień, by pobrać 952305.jt

Nie masz uprawnień, by pobrać 952305.dwg

Nie masz uprawnień, by pobrać 952305m_E.dxf

Nie masz uprawnień, by pobrać DEHN.952567.wspak

Nie masz uprawnień, by pobrać DEHN.952567.edz

Produkt 952567 został dodany do notatnika.

Do koszyka dodano produkt 952567.
