Zestawy DEHNiso Combi

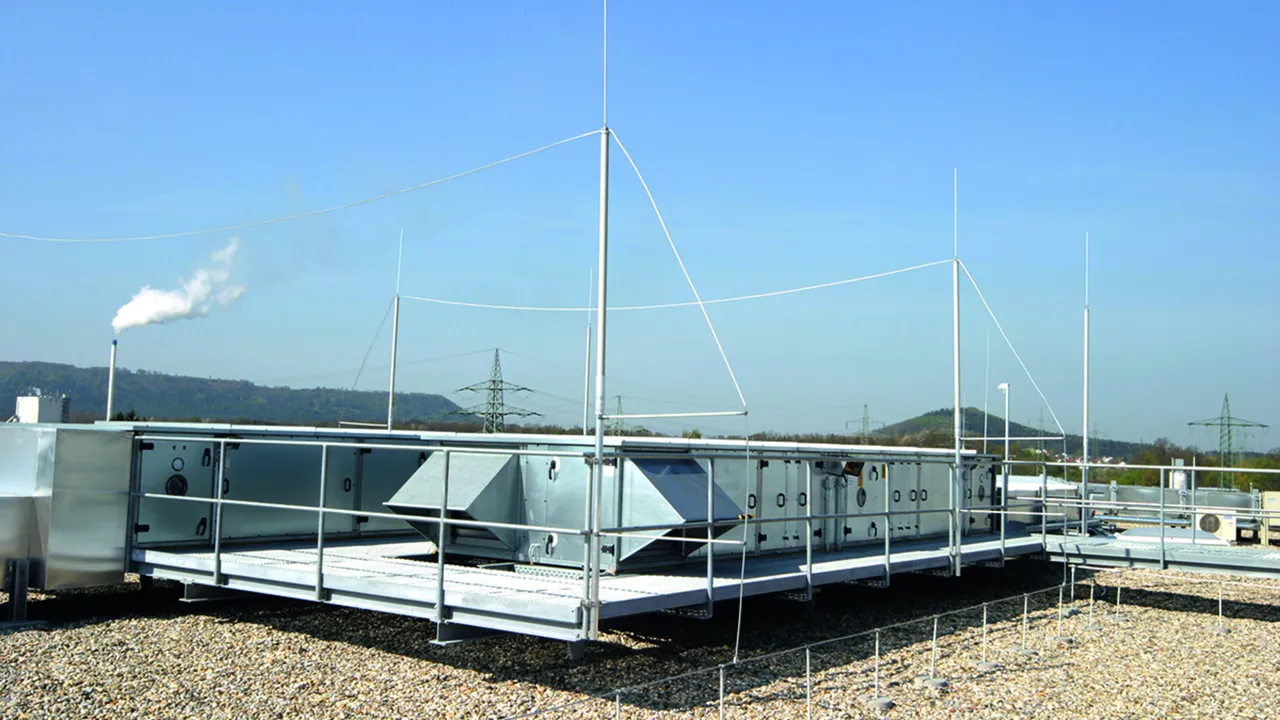

Komponenty do odseparowanych iglic odgromowych (izolowane).Do ochrony większych struktur na dachu np. klimatyzatorów, instalacji chłodniczych z wymiennikami ciepła itp.Pozwala zachować odstęp separujący od elementów przewodzących prąd zgodnie z DIN EN 62305-3 (VDE 0185-305-3).Rury i wsporniki dystansujące z tworzywa sztucznego wzmocnionego włóknem szklanym (GRP), odporne na promieniowanie UV, kolor jasnoszary, zakres temperatur pracy -50 do +100 °C.
  • Kompletna jednostka gotowa do montażu
  • Niski ciężar własny
  • Stabilne wykonanie całej konstrukcji
  • Zaciski mocujące z pojedynczą śrubą
  • Szeroki zakres wzorów otworów dla różnych wymagań montażowych
Do określenia odstępu separującego (długość wspornika dystansującego) należy użyć współczynnika materiałowego km = 0,7.Wspornik dystansujący o długości 1 m odpowiada ekwiwalentnemu odstępowi w powietrzu 0,7 m.Maksymalna długość swobodna to odległość od głowicy rury wsporczej do górnego uchwytu (punktu mocowania).W przypadku ustawiania za pomocą linki aluminiowej (art. nr 840 050) możliwe są odległości do 10 m (uwaga na zwis).

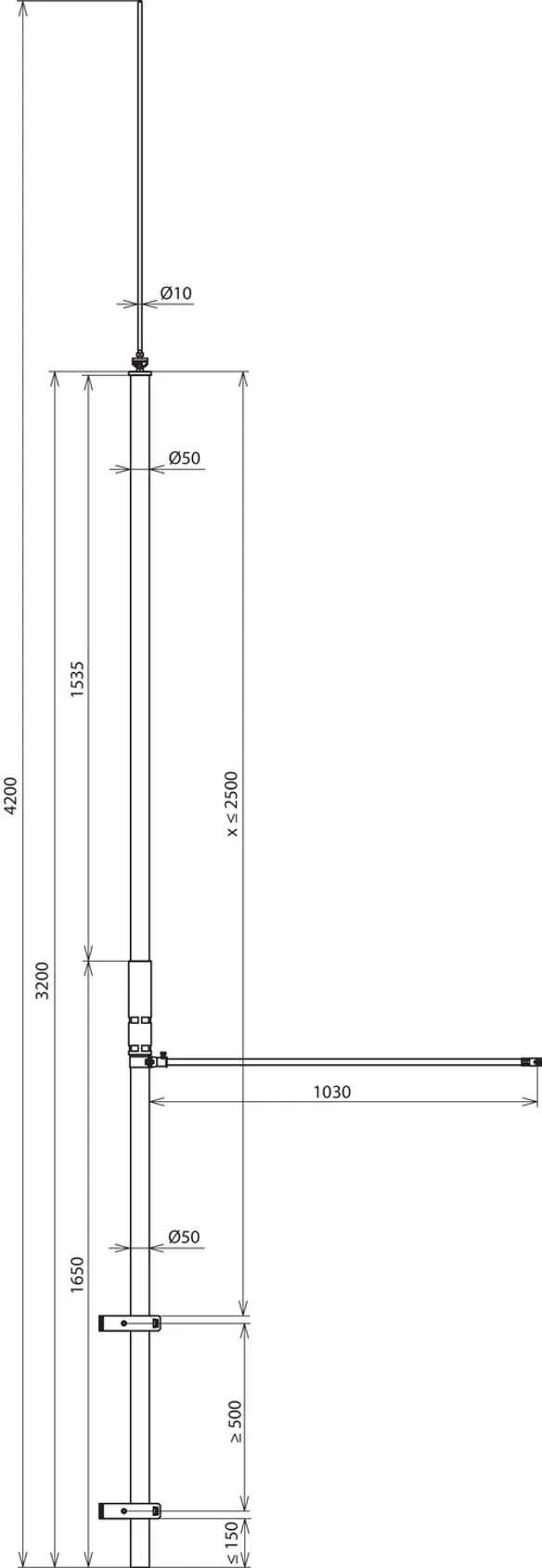

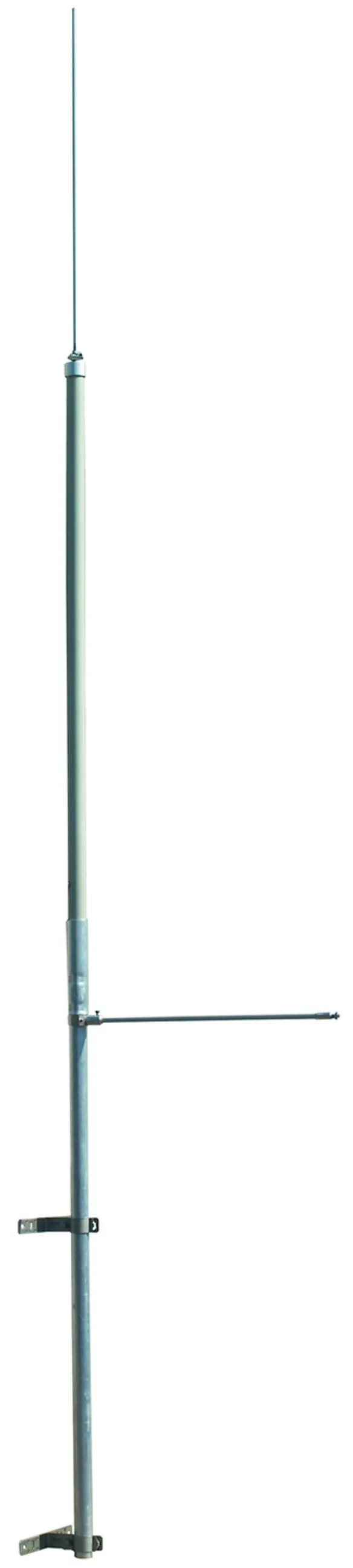

Jednoczęściowy, wysokość całkowita 4200 mm

Składa się z:
1x iglica odgromowa, stal nierdzewna, dł. = 1000 mm (art. nr 105 071)
1x rura wsporcza, GRP/aluminium, dł. = 3200 mm (art. nr 105 300)
2x uchwyt ścienny, stal nierdzewna (art. nr 105 340)
1x wspornik dystansujący, GRP/aluminium, dł. = 1030 mm (art. nr 106 331)

1 Produkt

Nr kat. 105440 DICS WB D50.10 4.2M GFK AL V2A

GTIN / EAN 4013364099692, Nr taryfy celnej (EU): 85389099, Waga brutto: 7.64 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Zestawy DEHNiso-Combi, długość całkowita 4200 mm GRP/aluminium
Zestawy DEHNiso-Combi
Komponenty do odseparowanych iglic odgromowych (izolowane)
do ochrony większych struktur na dachu np. klimatyzatorów,
instalacji chłodniczych z wymiennikami ciepła itp.
Pozwalający zachować odstęp separujący od elementów przewodzących prąd
zgodnie z DIN EN 62305-3 (VDE 0185-305-3)
Długość izolacyjna z tworzywa sztucznego wzmocnionego włóknem szklanym (GRP)
Rura Ø50 mm i wspornik dystansujący Ø16 mm
Współczynnik materiałowy km = 0,7
Kolor jasnoszary, odporna na promieniowanie UV, 1-częściowa,
Zestawy DEHNiso-Combi są
zwymiarowane zgodnie z Eurokodem 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA),
składają się z:
1x iglica odgromowa, aluminium, dł. = 1000 mm (art. nr 105 071)
1x rura wsporcza, GRP/aluminium, dł. = 3200 mm (art. nr 105 300)
2x uchwyt ścienny, stal nierdzewna (V2A) (art. nr 105 340)
1x wspornik dystansujący, GRP/aluminium, dł. = 1030 mm (art. nr 106 331)
Długość całkowita: 4200 mm
Liczba elementów mocujących: 2
Długość rury wsporczej: 3200 mm
Maksymalne obciążenie wiatrem: (montaż na ścianie dla maksymalnej długości swobodnej 3500 mm, Ø8 mm) 232 km/h
Materiał rury wsporczej: GRP / aluminium
Odniesienie do norm: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producent: DEHN
Typ: DICS WB D50.10 4.2M GFK AL V2A
Nr kat.: 105440
lub podobny.

Certyfikaty



Dane techniczne

Długość całkowita 4200 mm
Liczba elementów mocujących 2
Długość rury wsporczej 3200 mm
Maksymalne obciążenie wiatrem (montaż na ścianie dla maksymalnej długości swobodnej 3500 mm, Ø8 mm) 232 km/h
Materiał rury wsporczej GRP / aluminium
Odniesienie do norm DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 105440 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105440.

Idź do sklepu internetowego

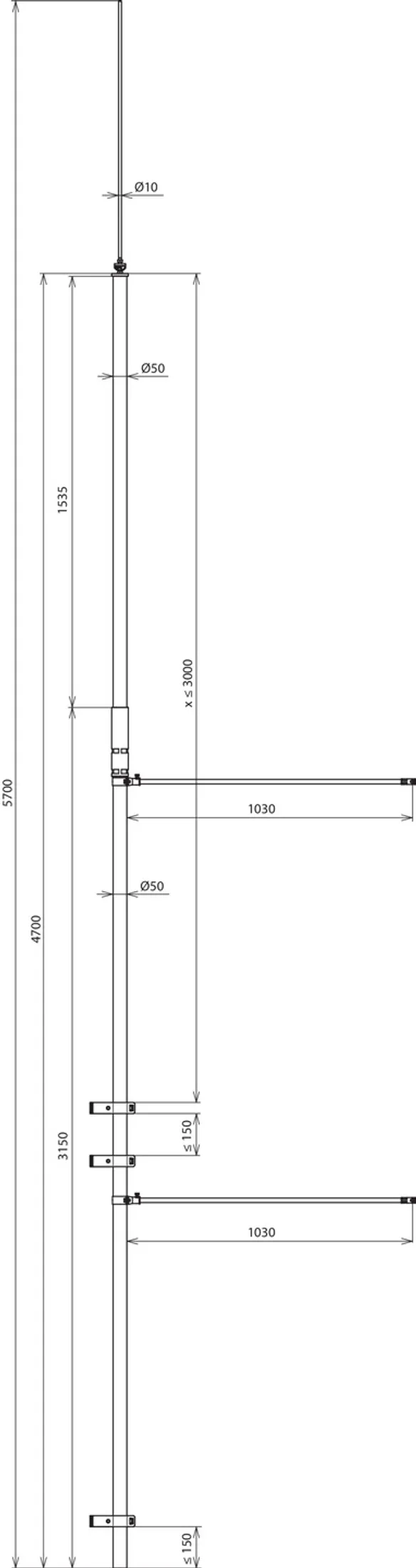

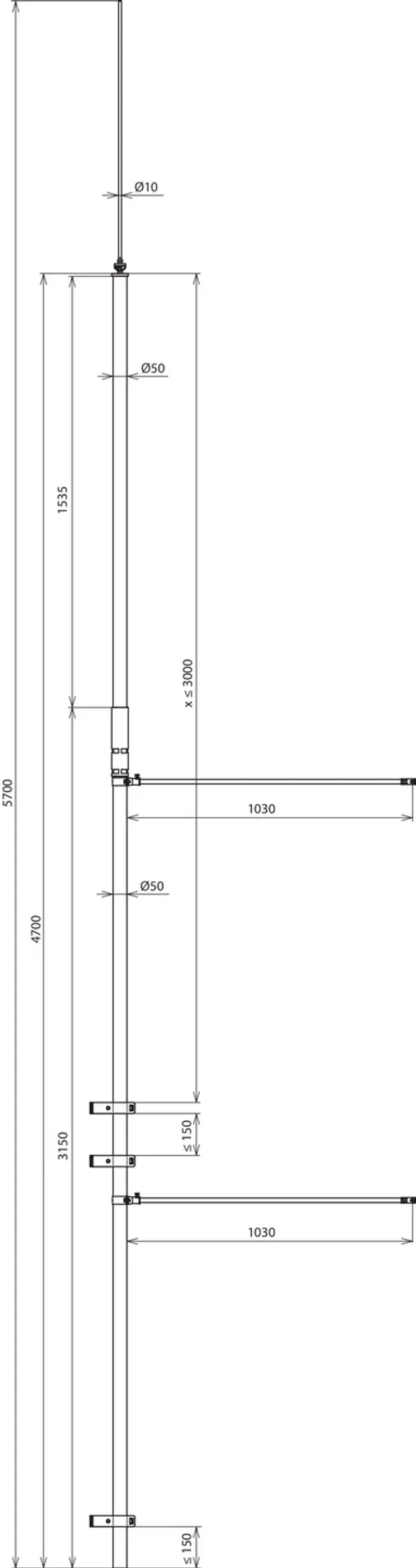

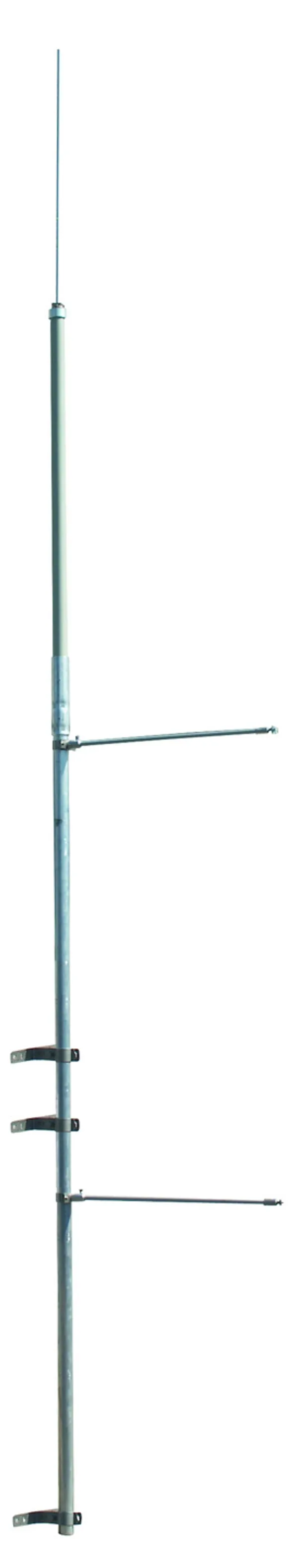

Jednoczęściowy, wysokość całkowita 5700 mm

Składa się z:
1x iglica odgromowa, stal nierdzewna, dł. = 1000 mm (art. nr 105 071)
1x rura wsporcza, GRP/aluminium, dł. = 4700 mm (art. nr 105 301)
3x uchwyt ścienny, stal nierdzewna (art. nr 105 340)
2x wspornik dystansujący, GRP/aluminium, dł. = 1030 mm (art. nr 106 331)

1 Produkt

Nr kat. 105455 DICS WB D50 10 5700 GFK AL V2A

GTIN / EAN 4013364099715, Nr taryfy celnej (EU): 85389099, Waga brutto: 11.45 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Zestawy DEHNiso-Combi, długość całkowita 5700 mm GRP/aluminium
Zestawy DEHNiso-Combi
Komponenty do odseparowanych iglic odgromowych (izolowane)
do ochrony większych struktur na dachu np. klimatyzatorów,
instalacji chłodniczych z wymiennikami ciepła itp.
Pozwalający zachować odstęp separujący od elementów przewodzących prąd
zgodnie z DIN EN 62305-3 (VDE 0185-305-3)
Długość izolacyjna z tworzywa sztucznego wzmocnionego włóknem szklanym (GRP)
Rura Ø50 mm i wspornik dystansujący Ø16 mm
Współczynnik materiałowy km = 0,7
Kolor jasnoszary, odporna na promieniowanie UV, 1-częściowa,
Zestawy DEHNiso-Combi są
zwymiarowane zgodnie z Eurokodem 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA),
składają się z:
1x iglica odgromowa, aluminium, dł. = 1000 mm (art. nr 105 071)
1x rura wsporcza, GRP/aluminium, dł. = 4700 mm (art. nr 105 301)
3x uchwyt ścienny, stal nierdzewna (V2A) (art. nr 105 340)
2x wspornik dystansujący, GRP/aluminium, dł. = 1030 mm (art. nr 106 331)
Długość całkowita: 5700 mm
Liczba elementów mocujących: 3
Długość rury wsporczej: 4700 mm
Maksymalne obciążenie wiatrem: (montaż na ścianie dla maksymalnej długości swobodnej 4000 mm, Ø8 mm) 206 km/h
Materiał rury wsporczej: GRP / aluminium
Odniesienie do norm: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producent: DEHN
Typ: DICS WB D50 10 5700 GFK AL V2A
Nr kat.: 105455
lub podobny.

Certyfikaty



Dane techniczne

Długość całkowita 5700 mm
Liczba elementów mocujących 3
Długość rury wsporczej 4700 mm
Maksymalne obciążenie wiatrem (montaż na ścianie dla maksymalnej długości swobodnej 4000 mm, Ø8 mm) 206 km/h
Materiał rury wsporczej GRP / aluminium
Odniesienie do norm DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 105455 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105455.

Idź do sklepu internetowego

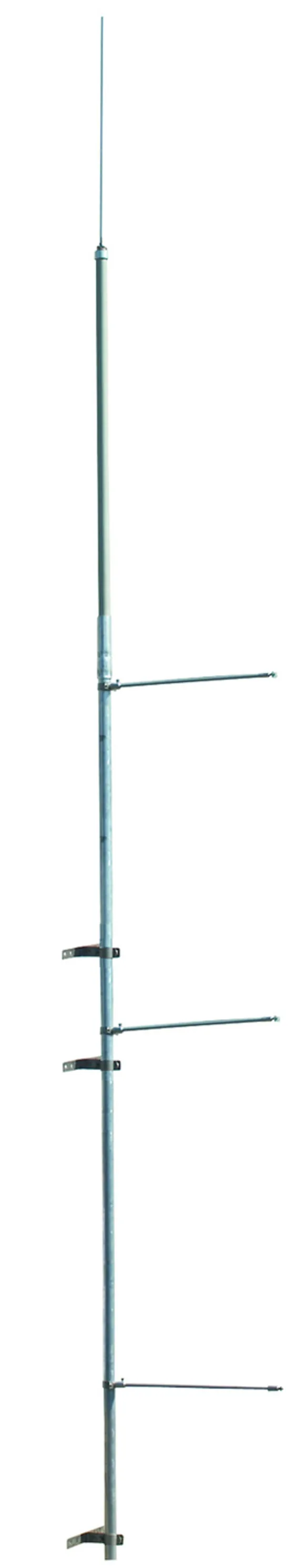

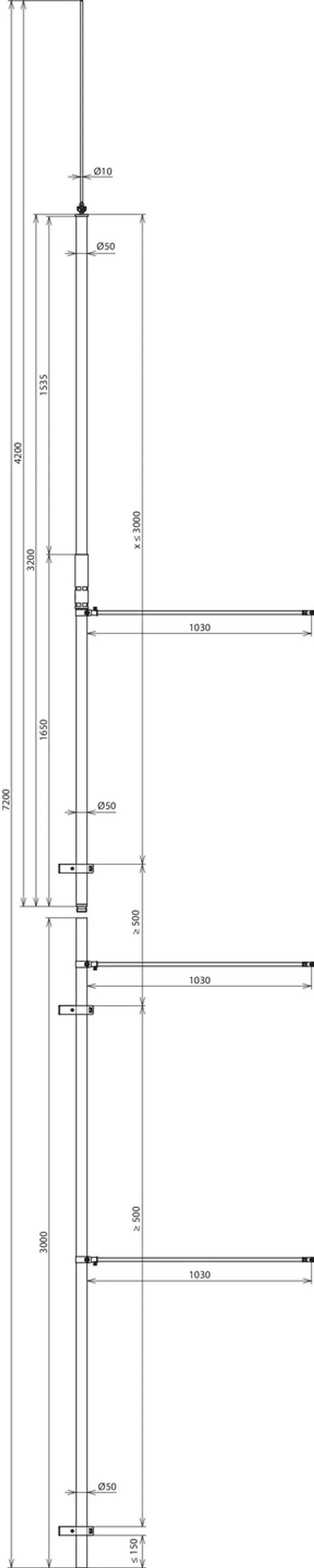

Dwuczęściowy, wysokość całkowita 7200 mm

(długość transportowa 3200 mm)
Składa się z:
1x iglica odgromowa, stal nierdzewna, dł. = 1000 mm (art. nr 105 071)
1x rura wsporcza, GRP/aluminium, dł. = 6200 mm (art. nr 105 302)
3x uchwyt ścienny, stal nierdzewna (art. nr 105 340)
3x wspornik dystansujący, GRP/aluminium, dł. = 1030 mm (art. nr 106 331)

1 Produkt

Nr kat. 105470 DICS WB D50 10 7200 GFK AL V2A

GTIN / EAN 4013364100138, Nr taryfy celnej (EU): 85389099, Waga brutto: 14.65 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Zestawy DEHNiso-Combi, dwuczęściowe, długość całkowita 7200 mm GRP/aluminium
Zestawy DEHNiso-Combi
Komponenty do odseparowanych iglic odgromowych (izolowane)
do ochrony większych struktur na dachu np. klimatyzatorów,
instalacji chłodniczych z wymiennikami ciepła itp.
Pozwalający zachować odstęp separujący od elementów przewodzących prąd
zgodnie z DIN EN 62305-3 (VDE 0185-305-3)
Długość izolacyjna z tworzywa sztucznego wzmocnionego włóknem szklanym (GRP)
Rura Ø50 mm i wspornik dystansujący Ø16 mm
Współczynnik materiałowy km = 0,7
Kolor jasnoszary, odporność na promieniowanie UV
2-częściowy (długość transportowa 3200 mm)
Zestawy DEHNiso-Combi są
zwymiarowane zgodnie z Eurokodem 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA),
składają się z:
1x iglica odgromowa, aluminium, dł. = 1000 mm (art. nr 105 071)
1x rura wsporcza, GRP/aluminium, dł. = 6200 mm (art. nr 105 302)
3x uchwyt ścienny, stal nierdzewna (V2A) (art. nr 105 340)
3x wspornik dystansujący, GRP/aluminium, dł. = 1030 mm (art. nr 106 331)
Długość całkowita: 7200 mm
Liczba elementów mocujących: 3
Długość rury wsporczej: 6200 mm
Maksymalne obciążenie wiatrem: (montaż na ścianie dla maksymalnej długości swobodnej 4000 mm, Ø8 mm) 206 km/h
Materiał rury wsporczej: GRP / aluminium
Odniesienie do norm: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producent: DEHN
Typ: DICS WB D50 10 7200 GFK AL V2A
Nr kat.: 105470
lub podobny.

Certyfikaty



Dane techniczne

Długość całkowita 7200 mm
Liczba elementów mocujących 3
Długość rury wsporczej 6200 mm
Maksymalne obciążenie wiatrem (montaż na ścianie dla maksymalnej długości swobodnej 4000 mm, Ø8 mm) 206 km/h
Materiał rury wsporczej GRP / aluminium
Odniesienie do norm DIN IEC/TS 62561-8 (VDE V 0185-561-8)
