Wsporniki dachowe DEHNiso

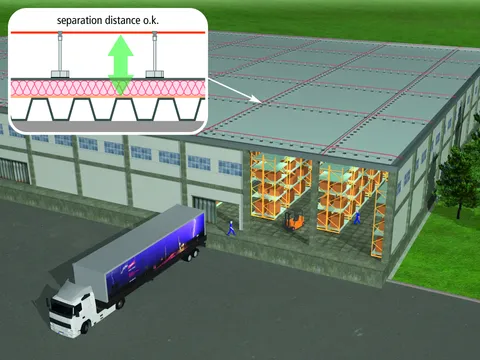

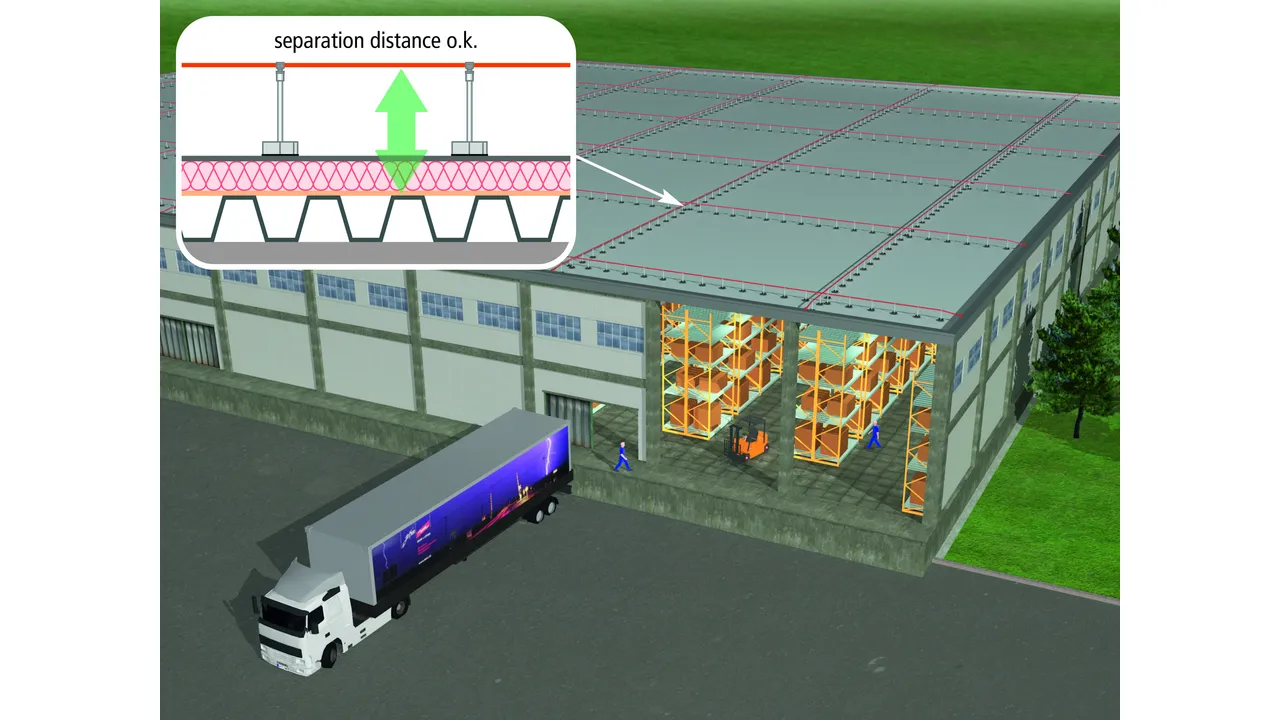

Brak zachowania odstępu separującego może powodować przebicia z przewodów zewnętrznego urządzenia piorunochronnego do instalacji elektrycznych i metalowych we wnętrzu konstrukcji budowlanej.
Pomimo tego separacji elektrycznej zewnętrznego urządzenia piorunochronnego często przypisuje się zbyt małe znaczenie. Skutkiem tego jest, że urządzenia piorunochronne zewnętrznej ochronny odgromowej np. na instalacjach takich jak centra logistyczne, hale składowania wysokiego, czy budynki produkcyjne, wykonywane są w formie siatki bez zachowania niezbędnych odstępów separujących do znajdujących się poniżej części metalowych i systemów elektrycznych.

W celu zapewnienia łatwej, praktycznej realizacji separacji elektrycznej zewnętrznych urządzeń piorunochronnych opracowano wsporniki dachowe DEHNiso DLH. Składają się ze wzmacnianych włóknem szklanym prętów z tworzywa sztucznego (GRP) z uchwytem przewodu z tworzywa sztucznego i bloczkiem betonowym z podkładką.

Odległość poszczególnych uchwytów wsporników dachowych (środek do środka – pręt GRP) wynosi maks. 1,0 m.
Wsporniki dachowe zwymiarowane są zgodnie z Eurokodem 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA), jeżeli zachowany jest zadany odstęp ≤ 1,0 m.
Ten system można łączyć z iglicami odgromowymi GRP/aluminium, jeżeli np. do struktur na dachu wymagane są obszary chronione.

Wspornik dystansujący z tworzywa sztucznego wzmocnionego włóknem szklanym (GRP), Ø10 mm, odporny na promieniowanie UV, kolor jasnoszary
Do określenia odstępu separującego (długość wspornika dystansującego) należy użyć współczynnika materiałowego km = 0,7.
Długość izolacyjna 220 / 360 mm odpowiada tym samym odstępowi separującemu 150 / 250 mm (w powietrzu) lub 300 / 500 mm (materiał stały).

Wsporniki dachowe DEHNiso są testowane zgodnie z normą DIN/IEC TS 62561-8.

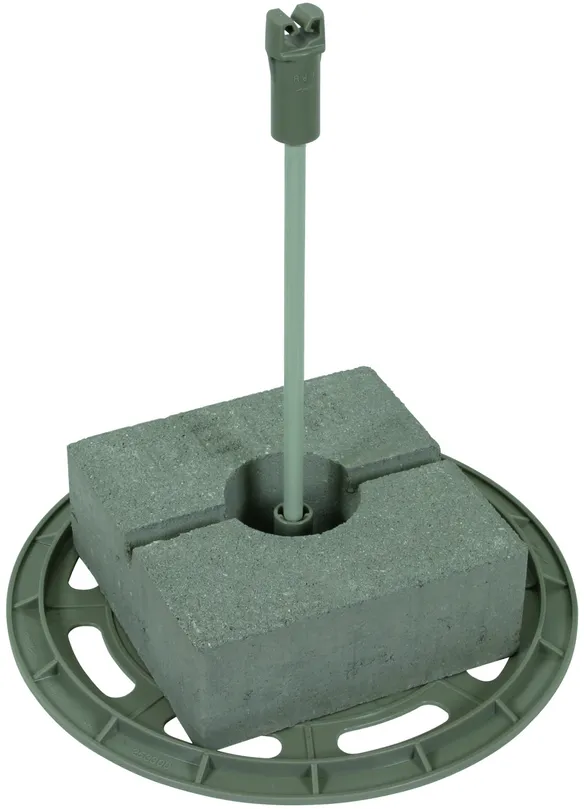

Wspornik dystansujący z bloczkiem betonowym i płytką podstawy, luźne prowadzenie przewodu.

Uwaga: Informacje na temat kompatybilności materiałowej wsporników dachowych i podkładek w stosunku do elementów dachowych można uzyskać kontaktując się z DEHN.

2 Produkty

Nr kat. 253115 DIDLH 8 H295 D300 BS

GTIN / EAN 4013364129870, Nr taryfy celnej (EU): 85389099, Waga brutto: 4.82 kg, Jednostka opakowaniowa: 24.00 szt.

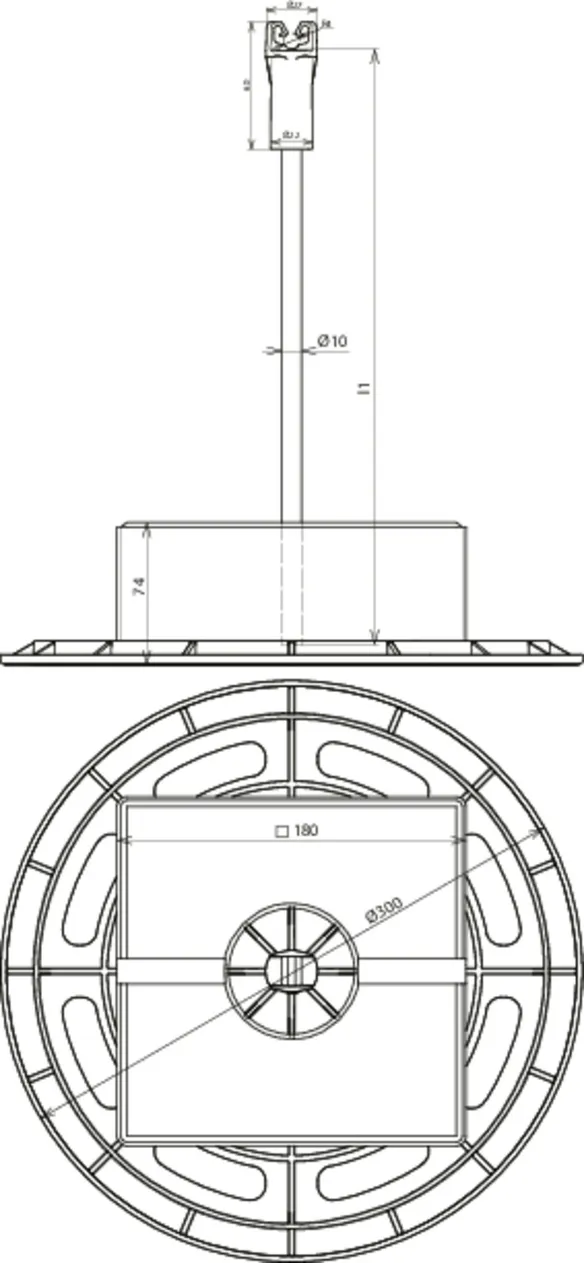

Rysunki

Informacje dodatkowe

Wsporniki dachowe DEHNiso, tworzywo sztuczne / GRP, długość 295 mm
Wsporniki dachowe DEHNiso
Program obejmujący różne wsporniki umożliwiające zachowanie odstępu separującego zgodnie z normą
DIN EN 62305-3 (VDE 0185-305-3),
do układania przewodów na płaskich dachach.
Wspornik dystansujący z tworzywa sztucznego wzmocnionego włóknem szklanym (GRP), Ø10 mm,
odporny na promieniowanie UV, kolor jasnoszary
Wsporniki dachowe DEHNiso są zwymiarowane zgodnie
z Eurokodem 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Mocowanie w bloczku betonowym z podkładką
Uchwyt do drutu: 8 mm
Materiał wspornika dachowego: tworzywo sztuczne / TWS
Długość (l1): 295 mm
Długość izolacyjna: 220 mm
Zakres temperatur pracy: -30°C ... +80°C
Maksymalne obciążenie wiatrem (podstawa 4,6 kg, długość wspornika 1000 mm, aluminium Ø 8 mm): 163 km/h
Spełnia wymagania normy: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producent: DEHN
Typ: DIDLH 8 H295 D300 BS
Nr kat.: 253115
lub podobny.

Certyfikaty



Dane techniczne

Materiał wspornika dachowego tworzywo sztuczne / TWS
Długość (l1) 295 mm
Długość izolacyjna 220 mm
Zakres temperatur pracy -30°C ... +80°C
Maksymalne obciążenie wiatrem (podstawa 4,6 kg, długość wspornika 1000 mm, aluminium Ø 8 mm) 163 km/h
Spełnia wymagania normy DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 253115 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 253115.

Idź do sklepu internetowego

Nr kat. 253125 DIDLH 8 H435 D300 BS

GTIN / EAN 4013364129887, Nr taryfy celnej (EU): 85389099, Waga brutto: 4.84 kg, Jednostka opakowaniowa: 24.00 szt.

Rysunki

Informacje dodatkowe

Wsporniki dachowe DEHNiso, tworzywo sztuczne / GRP, długość 435 mm
Wsporniki dachowe DEHNiso
Program obejmujący różne wsporniki umożliwiające zachowanie odstępu separującego zgodnie z normą
DIN EN 62305-3 (VDE 0185-305-3),
do układania przewodów na płaskich dachach.
Wspornik dystansujący z tworzywa sztucznego wzmocnionego włóknem szklanym (GRP), Ø10 mm,
odporny na promieniowanie UV, kolor jasnoszary
Wsporniki dachowe DEHNiso są zwymiarowane zgodnie
z Eurokodem 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Mocowanie w bloczku betonowym z podkładką
Uchwyt do drutu: 8 mm
Materiał wspornika dachowego: tworzywo sztuczne / GRP
Długość (l1): 435 mm
Długość izolacyjna: 360 mm
Zakres temperatur pracy: -30 °C ... +80 °C
Maksymalne obciążenie wiatrem (podstawa 4,6 kg, długość wspornika 1000 mm, aluminium Ø 8 mm): 125 km/h
Spełnia wymagania normy: zgodnie z DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producent: DEHN
Typ: DIDLH 8 H435 D300 BS
Nr kat.: 253125
lub podobny.

Certyfikaty



Dane techniczne

Materiał wspornika dachowego tworzywo sztuczne / GRP
Długość (l1) 435 mm
Długość izolacyjna 360 mm
Zakres temperatur pracy -30 °C ... +80 °C
Maksymalne obciążenie wiatrem (podstawa 4,6 kg, długość wspornika 1000 mm, aluminium Ø 8 mm) 125 km/h
Spełnia wymagania normy zgodnie z DIN IEC/TS 62561-8 (VDE V 0185-561-8)
