Elementi di connessione per la conduttura HVI light plus

Elementi di connessione ottimizzati per il montaggio, da utilizzare per la posa all’interno/esterno del tubo e per il collegamento all’impianto di messa a terra, all’anello perimetrale o ad altre parti del sistema esterno di protezione contro i fulmini.

Elemento di connessione per la conduttura HVI light plus

Un elemento di connessione per il collegamento della conduttura HVI light plus, per la creazione della connessione terminale della conduttura sul tubo portante (elemento terminale) o per il collegamento ad altre parti della protezione dai fulmini esterna o dell’impianto di messa a terra (incl. un tubo termorestringente).
Questo elemento di collegamento può essere utilizzato per la posa all’esterno del tubo relativamente ai tubi portanti per HVI light plus.

1 Produkt

Nr kat. 819640 AE BO10 KF HVI 60 V2A

GTIN / EAN 4013364481763, Nr taryfy celnej (EU): 85359000, Waga brutto: 162.90 g, Jednostka opakowaniowa: 10.00 pz.

Rysunki

Informacje dodatkowe

Elemento di connessione per la conduttura HVI light plus acciaio inox
Elementi di connessione per la conduttura HVI light plus per il collegamento
della conduttura HVI light plus su entrambe le estremità,
nella creazione dei collegamenti della conduttura,
p. es. alla piastra di collegamento sul palo di captazione
o ad altre parti della protezione dai fulmini esterna.
Incl. tubo termorestringente.
Materiale: INOX
Collegamento: Perno Ø10 mm, L 50 mm
Portata di corrente impulsiva di fulmine (10/350 µs): 150 kA

Fabbricato: DEHN
Tipo: AE BO10 KF HVI 60 V2A
Art.: 819640
o similare.

Certyfikaty



Dane techniczne

Materiale INOX
Collegamento Perno Ø10 mm, L 50 mm
Diametro Ø Elemento di collegamento 21 mm
Portata di corrente impulsiva di fulmine (10/350 µs) 150 kA

Produkt 819640 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819640.

Idź do sklepu internetowego

Set di connessione per conduttura HVI light plus per posa all’interno del tubo

Due elementi di connessione per collegare la conduttura HVI light plus su entrambe le estremità. Un elemento di connessione per la realizzazione della connessione terminale della conduttura nel tubo portante (elemento terminale) e un elemento di connessione per il collegamento ad altri parti della protezione dai fulmini esterna o dell’impianto di messa a terra (incl. due tubi termorestringenti).
Questi elementi di connessione possono essere utilizzati con i tubi portanti per HVI light plus.

1 Produkt

Nr kat. 819645 HVI LI PL ASS RIV KF V2A

GTIN / EAN 4013364481770, Nr taryfy celnej (EU): 85359000, Waga brutto: 341.42 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Set di connessione per conduttura HVI light plus D 21 mm per posa all’interno del tubo, acciaio inox
Elementi di connessione per collegare la conduttura HVI light plus su entrambe le estremità
Materiale: INOX
Collegamento: Perno Ø10 mm, L 50 mm
Riferimento normativo: Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI LI PL ASS RIV KF V2A
Art.: 819645
o similare.

Certyfikaty



Dane techniczne

Materiale INOX
Collegamento Perno Ø10 mm, L 50 mm
Diametro Ø Elemento di collegamento 21 mm
Riferimento normativo Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819645 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819645.

Idź do sklepu internetowego

Elementi di connessione testabili e isolati per conduttura HVI light plus

3 Produkty

Nr kat. 819646 AE ISO BO10 KF HVI 60 V2A

GTIN / EAN 4013364511460, Nr taryfy celnej (EU): 85359000, Waga brutto: 205.80 g, Jednostka opakowaniowa: 5.00 pz.

Rysunki

Informacje dodatkowe

Elemento di connessione isolante per la conduttura HVI light plus (lato terra)
Elemento di connessione isolante
per la terminazione della
Conduttura HVI light plus
sul lato terra
incl. tubo termorestringente.
per la verifica di isolamento
della HVI light plus
Installazione: Sul lato terra
Adatto a: HVI light plus
Materiale: INOX / materiale plastico
Collegamento: Perno Ø 10 mm, L 50 mm con filettatura M12 con grova
Portata di corrente impulsiva di fulmine (10/350 µs): 150 kA

Fabbricato: DEHN
Tipo: AE ISO BO10 KF HVI 60 V2A
Art.: 819646
o similare.

Certyfikaty



Dane techniczne

Installazione Sul lato terra
Adatto a HVI light plus
Materiale INOX / materiale plastico
Collegamento Perno Ø 10 mm, L 50 mm con filettatura M12 con grova
Portata di corrente impulsiva di fulmine (10/350 µs) 150 kA

Produkt 819646 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819646.

Idź do sklepu internetowego

Nr kat. 819647 AE ISO RIV KF HVI 60 V2A

GTIN / EAN 4013364511477, Nr taryfy celnej (EU): 85359000, Waga brutto: 208.80 g, Jednostka opakowaniowa: 5.00 pz.

Rysunki

Informacje dodatkowe

Elemento di connessione isolante per la conduttura HVI light plus (posa all’interno del tubo)
Elemento di connessione isolante
per la terminazione della
Conduttura HVI light plus
in caso di posa all’interno del tubo
incl. tubo termorestringente
per la verifica di isolamento
della HVI light plus
Installazione: posa all’interno del tubo
Adatto a: HVI light plus
Materiale: INOX / materiale plastico
Collegamento: speciale testa a fungo
Portata di corrente impulsiva di fulmine (10/350 µs): 150 kA

Fabbricato: DEHN
Tipo: AE ISO RIV KF HVI 60 V2A
Art.: 819647
o similare.

Certyfikaty



Dane techniczne

Installazione posa all’interno del tubo
Adatto a HVI light plus
Materiale INOX / materiale plastico
Collegamento speciale testa a fungo
Portata di corrente impulsiva di fulmine (10/350 µs) 150 kA

Produkt 819647 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819647.

Idź do sklepu internetowego

Nr kat. 819648 AE ISO RAV KF HVI 60 V2A

GTIN / EAN 4013364511484, Nr taryfy celnej (EU): 85359000, Waga brutto: 200.20 g, Jednostka opakowaniowa: 5.00 pz.

Rysunki

Informacje dodatkowe

Elemento di connessione isolante per la conduttura HVI light plus (posa all’esterno del tubo)
Elemento di connessione isolante
per la terminazione della
Conduttura HVI light plus
in caso di posa all’esterno del tubo
incl. tubo termorestringente
per la verifica di isolamento
della HVI light plus
Installazione: Posa all’esterno del tubo
Adatto a: HVI light plus
Materiale: INOX / materiale plastico
Collegamento: Perno Ø 10 mm, L 50 mm con filettatura M12 con grova
Portata di corrente impulsiva di fulmine (10/350 µs): 150 kA

Fabbricato: DEHN
Tipo: AE ISO RAV KF HVI 60 V2A
Art.: 819648
o similare.

Certyfikaty



Dane techniczne

Installazione Posa all’esterno del tubo
Adatto a HVI light plus
Materiale INOX / materiale plastico
Collegamento Perno Ø 10 mm, L 50 mm con filettatura M12 con grova
Portata di corrente impulsiva di fulmine (10/350 µs) 150 kA

Produkt 819648 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819648.

Idź do sklepu internetowego

Elemento di equipotenzialità

Per il processo di scarica del campo elettrico della conduttura HVI light plus nella zona del terminale o in altri casi.

1 Produkt

Nr kat. 410222 PAE 18 EX AB11 V2A

GTIN / EAN 4013364482289, Nr taryfy celnej (EU): 85359000, Waga brutto: 50.92 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Elemento di connessione per equipotenzialità, per la conduttura HVI light plus in acciaio inox
Elemento di connessione per equipotenzialità per la conduttura HVI light plus
, per il collegamento della guaina speciale della
conduttura HVI light plus all’equipotenzialità.
Materiale: INOX
Campo di serraggio Ø: 18 mm
Foro di collegamento Ø: 10,5 mm
Riferimento normativo: Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: PAE 18 EX AB11 V2A
Art.: 410222
o similare.



Dane techniczne

Materiale INOX
Campo di serraggio Ø 18 mm
Foro di collegamento Ø 10,5 mm
Riferimento normativo Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 410222 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 410222.

Idź do sklepu internetowego

Morsetto punto di misurazione

Punti di misurazione per HVI check.

1 Produkt

Nr kat. 819649 MPK 18 V2A

GTIN / EAN 4013364512498, Nr taryfy celnej (EU): 85389099, Waga brutto: 41.80 g, Jednostka opakowaniowa: 5.00 pz.

Rysunki

Informacje dodatkowe

Morsetto punto di misurazione per la verifica dell’isolamento
Morsetto punto di misurazione per
l’installazione permanente
per il collegamento di un
apparato di misurazione in caso di
verifica dell’isolamento di
condutture HVI light plus
e condutture HVI
Adatto a: HVI light plus e HVI
Materiale: INOX
Campo di serraggio Ø: 18-20 mm

Fabbricato: DEHN
Tipo: MPK 18 V2A
Art.: 819649
o similare.



Dane techniczne

Adatto a HVI light plus e HVI
Materiale INOX
Campo di serraggio Ø 18-20 mm

Produkt 819649 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819649.

Idź do sklepu internetowego

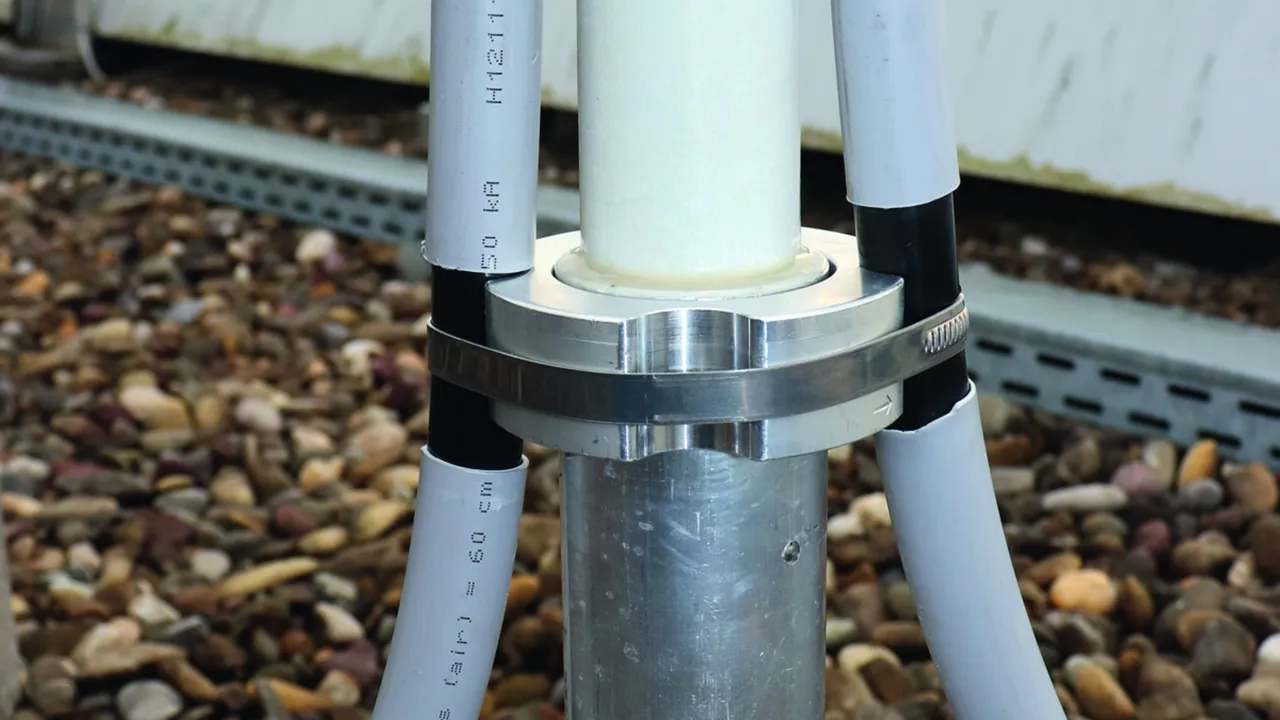

Set di fissaggio palo di captazione D40

Set di fissaggio per il montaggio della conduttura HVI light plus sui relativi tubi portanti Ø 40 mm, composto da piastra di connessione e anello di fissaggio con fascetta serracavo in acciaio inox per la connessione terminale (incl. quattro semisupporti in plastica e due fermacavo).

1 Produkt

Nr kat. 819642 BFS SR D40 4AE HVI LI PL AL V2A KST

GTIN / EAN 4013364499638, Nr taryfy celnej (EU): 85389099, Waga brutto: 462.00 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Set di fissaggio per condutture HVI light plus 21 mm in acciaio inox / Al
Set di fissaggio per il montaggio della
conduttura HVI light plus sul tubo portante D 40 mm,
composto da piastra di connessione (quadrupla) e
anello di fissaggio con fascetta
per la connessione terminale
incl. quattro semigusci in plastica e due fermacavo.
Materiale: INOX / Al / Materiale plastico
Attacco della piastra di connessione: Foro quadrato 13 mm
Staffa portafilo: Quadruplo
Riferimento normativo: Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: BFS SR D40 4AE HVI LI PL AL V2A KST
Art.: 819642
o similare.

Certyfikaty



Dane techniczne

Materiale INOX / Al / Materiale plastico
Attacco della piastra di connessione Foro quadrato 13 mm
Staffa portafilo Quadruplo
Riferimento normativo Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819642 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819642.

Idź do sklepu internetowego

Set di fissaggio palo di captazione D50

Set di fissaggio per il montaggio della conduttura HVI light plus sui tubi portanti HVI Ø 50 mm, composto da piastra di connessione e anello di fissaggio con fascetta serracavo in acciaio inox per la connessione terminale (incl. quattro semisupporti in plastica e due fermacavo).

1 Produkt

Nr kat. 819283 BFS SR D50 4AE HVI LI PL AL V2A KST

GTIN / EAN 4013364499621, Nr taryfy celnej (EU): 85389099, Waga brutto: 515.44 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Set di fissaggio per conduttura HVI light plus
o conduttura HVI long, in acciaio inox / Al
Set di fissaggio per il montaggio della
conduttura HVI light plus o della conduttura HVI long
al tubo portante D 50 mm,
composto da piastra di connessione (quadrupla) e
anello di fissaggio con fascetta
per la connessione terminale
incl. quattro semigusci in plastica e due fermacavo.
Materiale: INOX / Al / Materiale plastico
Attacco della piastra di connessione: Foro quadrato 13 mm
Staffa portafilo: Quadruplo
Riferimento normativo: Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: BFS SR D50 4AE HVI LI PL AL V2A KST
Art.: 819283
o similare.

Certyfikaty



Dane techniczne

Materiale INOX / Al / Materiale plastico
Attacco della piastra di connessione Foro quadrato 13 mm
Staffa portafilo Quadruplo
Riferimento normativo Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819283 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819283.

Idź do sklepu internetowego

Piastra di connessione

Piastra di connessione (quadrupla) per il montaggio della conduttura HVI light plus sul tubo portante Ø 40 mm (ad es. art. n. 105 672, 105 673, 105 677, 105 678).

1 Produkt

Nr kat. 819298 AP SR D40 4AE HVI LI PL V2A

GTIN / EAN 4013364492653, Nr taryfy celnej (EU): 85389099, Waga brutto: 135.20 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Piastra di connessione in acciaio inox
(quadrupla) per il montaggio della conduttura HVI light plus
sul tubo portante Ø 40 mm
Materiale: INOX
Attacco della piastra di connessione: foro quadro 13 mm
Riferimento normativo: Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: AP SR D40 4AE HVI LI PL V2A
Art.: 819298
o similare.

Certyfikaty



Dane techniczne

Materiale INOX
Attacco della piastra di connessione foro quadro 13 mm
Riferimento normativo Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819298 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819298.

Idź do sklepu internetowego
