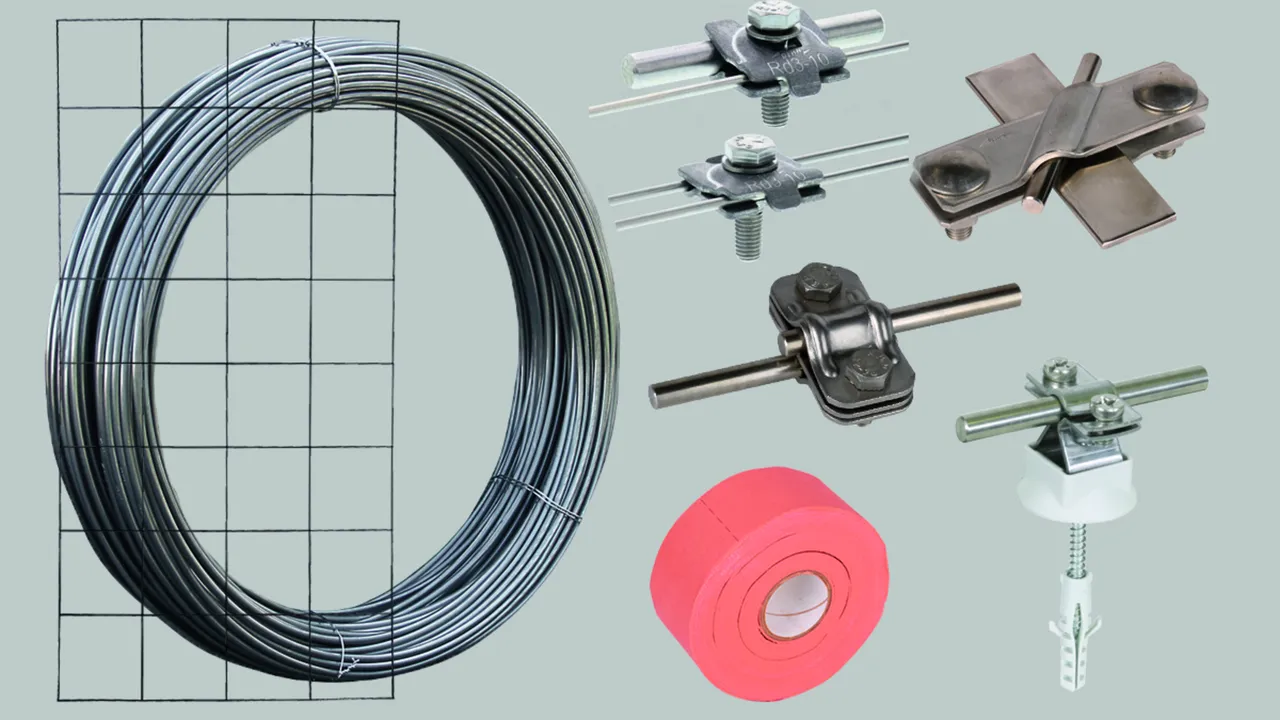

Regolazione del potenziale

Reti magliate per a protezione di tensione di passo

Conformemente alle istruzioni VDE/ABB "Protezione da fulmini di rifugi"

In caso di posa sovrapposta delle reti magliate, servono ca. 6 morsetti di collegamento per ciascuna rete magliata (con nastro anticorrosione n. art. 556 125).
Dati più precisi sono indicati nelle relative istruzioni di montaggio.

Avvertenza:
Le reti magliate sono trattate con mordente e passivate secondo i requisiti della norma DIN VDE 0151.

1 Produkt

Nr kat. 618214 GMA 250 2000X1000X4 V4A

GTIN / EAN 4013364322950, Nr taryfy celnej (EU): 73141400, Waga brutto: 2.00 kg, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Rete magliata per la protezione da tensione di passo
in appoggio alle istruzioni VDE/ABB
"Protezione da fulmini di rifugi",
relativamente alle richieste normative
DIN VDE 0151 trattate con mordente e passivate
Materiale: INOX (V4A)
Dimensioni: 2000 x 1000 x 4 mm
Distanza maglia: 250 mm

Fabbricato: DEHN
Tipo: GMA 250 2000X1000X4 V4A
Art.: 618214
o similare.



Dane techniczne

Materiale INOX (V4A)
Materiale n. 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Dimensioni (lu x la x sp) 2000 x 1000 x 4 mm
Distanza maglia 250 mm

Produkt 618214 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 618214.

Idź do sklepu internetowego

Morsetto di collegamento per reti magliate

Morsetto di collegamento per collegare reti magliate con impianti di terra.

2 Produkty

Nr kat. 540271 MMVK 3.5 8.10 SKM8X30 V4A

GTIN / EAN 4013364385306, Nr taryfy celnej (EU): 85359000, Waga brutto: 52.08 g, Jednostka opakowaniowa: 50.00 pz.

Rysunki

Informacje dodatkowe

Morsetto di collegamento per collegare reti magliate
e per collegare tappeti forati con sistemi di terra
con vite M8 e dado zigrinato.
Materiale: NIRO (V4A)
Campo di serraggio Td: 3-10 mm
Collegamento (rigido / semirigido): 16 mm2
Portata di corrente impulsiva di fulmine (10/350 µs): 25 kA
Riferimento norma: in conformità alla norma CEI EN IEC 62561-1

Fabbricato: DEHN
Tipo: MMVK 3.5 8.10 SKM8X30 V4A
Art.: 540271
o similare.

Certyfikaty



Dane techniczne

Materiale NIRO (V4A)
Materiale n. 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Campo di serraggio Td 3-10 mm
Collegamento (rigido / semirigido) 16 mm2
Portata di corrente impulsiva di fulmine (10/350 µs) 25 kA
Riferimento norma in conformità alla norma CEI EN IEC 62561-1

Produkt 540271 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 540271.

Idź do sklepu internetowego

Nr kat. 540270 UEK 8.10 AQ3/4 M8 V4A

GTIN / EAN 4013364320536, Nr taryfy celnej (EU): 85359000, Waga brutto: 99.56 g, Jednostka opakowaniowa: 50.00 pz.

Rysunki

Informacje dodatkowe

Morsetto di collegamento per collegare reti magliate
e per collegare tappeti forati con sistemi di terra
con vite M8 e dado zigrinato.
Materiale: INOX (V4A)
Campo di serraggio Td / Td: 8-10 / 3-4 mm
Campo di serraggio Td / Td: 3-4 / 3-4 mm
Collegamento (rigido / semirigido): 4-50 mm2
Portata di corrente impulsiva di fulmine (10/350 µs): 25 kA
Riferimento norma: in appoggio a CEI EN 62561-1

Fabbricato: DEHN
Tipo: UEK 8.10 AQ3/4 M8 V4A
Art.: 540270
o similare.



Dane techniczne

Materiale INOX (V4A)
Materiale n. 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Campo di serraggio Td / Td 8-10 / 3-4 mm
Campo di serraggio Td / Td 3-4 / 3-4 mm
Collegamento (rigido / semirigido) 4-50 mm2
Portata di corrente impulsiva di fulmine (10/350 µs) 25 kA
Riferimento norma in appoggio a CEI EN 62561-1

Produkt 540270 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 540270.

Idź do sklepu internetowego
