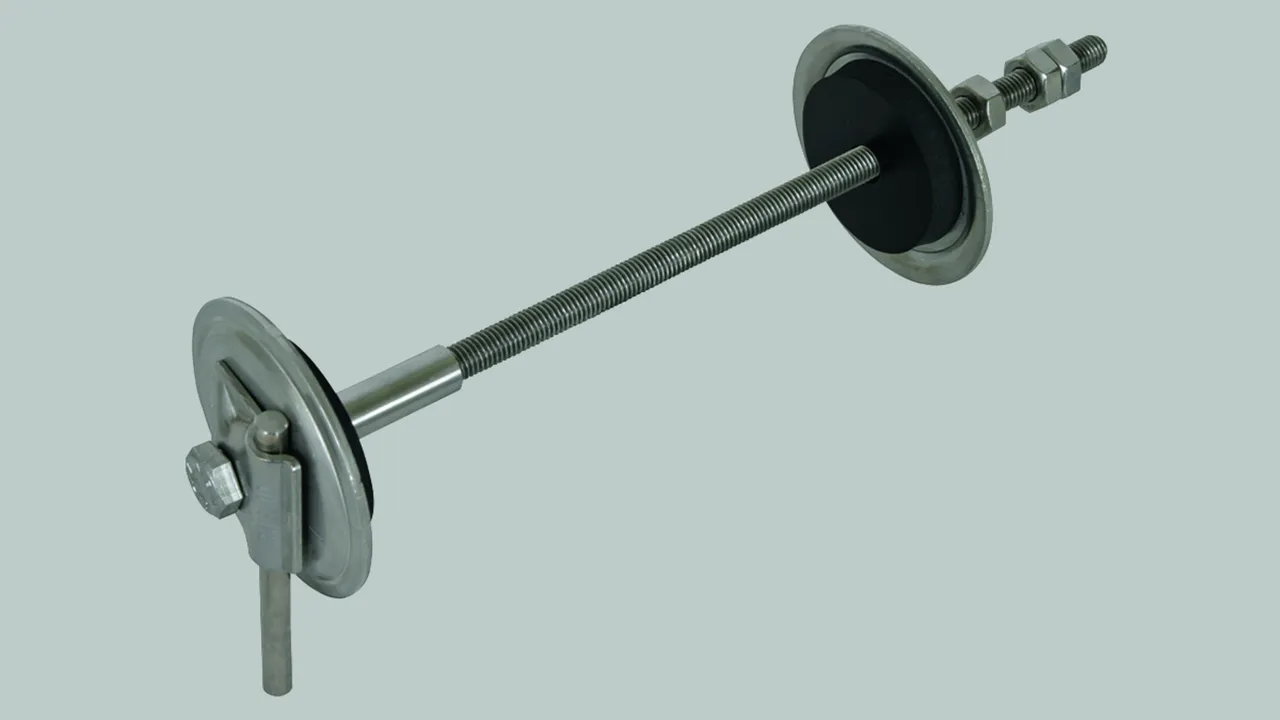

Passanti per tetti e pareti

Con morsetto MV in INOX (AISI 316) per conduttori tondi 8-10 mm.
Per il passaggio stagno di conduttori di terra ed equipontenzilità di pareti e muri; con asta filettata M10 in INOX.

Esecuzione per l’installazione successiva con foro (Ø14 mm) oppure tramite gli elementi del cassero. Con prova alla pressione dell'acqua fino a 1 bar, equivalente all'installazione fino a 10 m di profondità in acqua ferma.

Il passante è pronto per il collegamento con morsetto MV e tutte le parti rivolte verso il terreno sono in INOX (V4A).
La tenuta stagna vine effettuata tramite la pressione dei dischi a neoprene contro la parete/facciata (flangia fissa e libera).
Il montaggio può essere eseguito dall'interno da un installatore. Tramite il controdado (interno) puó essere fermata durante il fissaggio l'asta filettata.

3 Produkty

Nr kat. 478410 EWD MVK8.10 M10 L100 300 V4A

GTIN / EAN 4013364136335, Nr taryfy celnej (EU): 85359000, Waga brutto: 580.00 g, Jednostka opakowaniowa: 5.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Passante per tetti e pareti con morsetto MV in INOX (V4A)
Passante per tetti e pareti
per il passaggio a tenuta stagna con acqua in pressione di pareti
di conduttori di terra ed equipotenzialità, con asta filettata M10 in INOX.
Con prova con acqua in pressione fino a 1 bar che rappresenta una situazione
d'installazione fino a una profondità di 10 m in acqua ferma.
Lunghezza passante: 100-300 mm
Materiale rondella: INOX (V4A)
Materiale n.: 1.4571 / 1.4404 / 1.4401
Corrente di corto circuito (AC 50 Hz / DC): 2,7 kA
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: EWD MVK8.10 M10 L100 300 V4A
Art.: 478410
o similare.

Certyfikaty



Dane techniczne

Lunghezza passante (l2) 100-300 mm
Lunghezza asta filettata (l1) 308 mm
Guarnizione neoprene
Rondella di tenuta Ø 80 mm
Materiale rondella INOX (V4A)
Materiale n. 1.4571 / 1.4404 / 1.4401
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 2,7 kA
Riferimento norma CEI EN 62561-1

Produkt 478410 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 478410.

Idź do sklepu internetowego

Nr kat. 478430 EWD MVK8.10 M10 L300 500 V4A

GTIN / EAN 4013364136342, Nr taryfy celnej (EU): 85359000, Waga brutto: 680.00 g, Jednostka opakowaniowa: 5.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Passante per tetti e pareti con morsetto MV in INOX (V4A)
Passante per tetti e pareti
per il passaggio a tenuta stagna con acqua in pressione di pareti
di conduttori di terra ed equipotenzialità, con asta filettata M10 in INOX.
Con prova con acqua in pressione fino a 1 bar che rappresenta una situazione
d'installazione fino a una profondità di 10 m in acqua ferma.


Lunghezza passante: 300-500 mm
Materiale rondella: INOX (V4A)
Materiale n.: 1.4571 / 1.4404 / 1.4401
Corrente di corto circuito (AC 50 Hz / DC): 2,7 kA
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: EWD MVK8.10 M10 L300 500 V4A
Art.: 478430
o similare.

Certyfikaty



Dane techniczne

Lunghezza passante (l2) 300-500 mm
Lunghezza asta filettata (l1) 508 mm
Guarnizione neoprene
Rondella di tenuta Ø 80 mm
Materiale rondella INOX (V4A)
Materiale n. 1.4571 / 1.4404 / 1.4401
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 2,7 kA
Riferimento norma CEI EN 62561-1

Produkt 478430 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 478430.

Idź do sklepu internetowego

Nr kat. 478450 EWD MVK8.10 M10 L500 700 V4A

GTIN / EAN 4013364136359, Nr taryfy celnej (EU): 85359000, Waga brutto: 780.00 g, Jednostka opakowaniowa: 1.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Passante per tetti e pareti con morsetto MV in INOX (V4A)
Passante per tetti e pareti
per il passaggio a tenuta stagna con acqua in pressione di pareti
di conduttori di terra ed equipotenzialità, con asta filettata M10 in INOX.
Con prova con acqua in pressione fino a 1 bar che rappresenta una situazione
d'installazione fino a una profondità di 10 m in acqua ferma.

Lunghezza passante: 500-700 mm
Materiale rondella: INOX (V4A)
Materiale n.: 1.4571 / 1.4404 / 1.4401
Corrente di corto circuito (AC 50 Hz / DC): 2,7 kA
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: EWD MVK8.10 M10 L500 700 V4A
Art.: 478450
o similare.

Certyfikaty



Dane techniczne

Lunghezza passante (l2) 500-700 mm
Lunghezza asta filettata (l1) 708 mm
Guarnizione neoprene
Rondella di tenuta Ø 80 mm
Materiale rondella INOX (V4A)
Materiale n. 1.4571 / 1.4404 / 1.4401
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 2,7 kA
Riferimento norma CEI EN 62561-1
