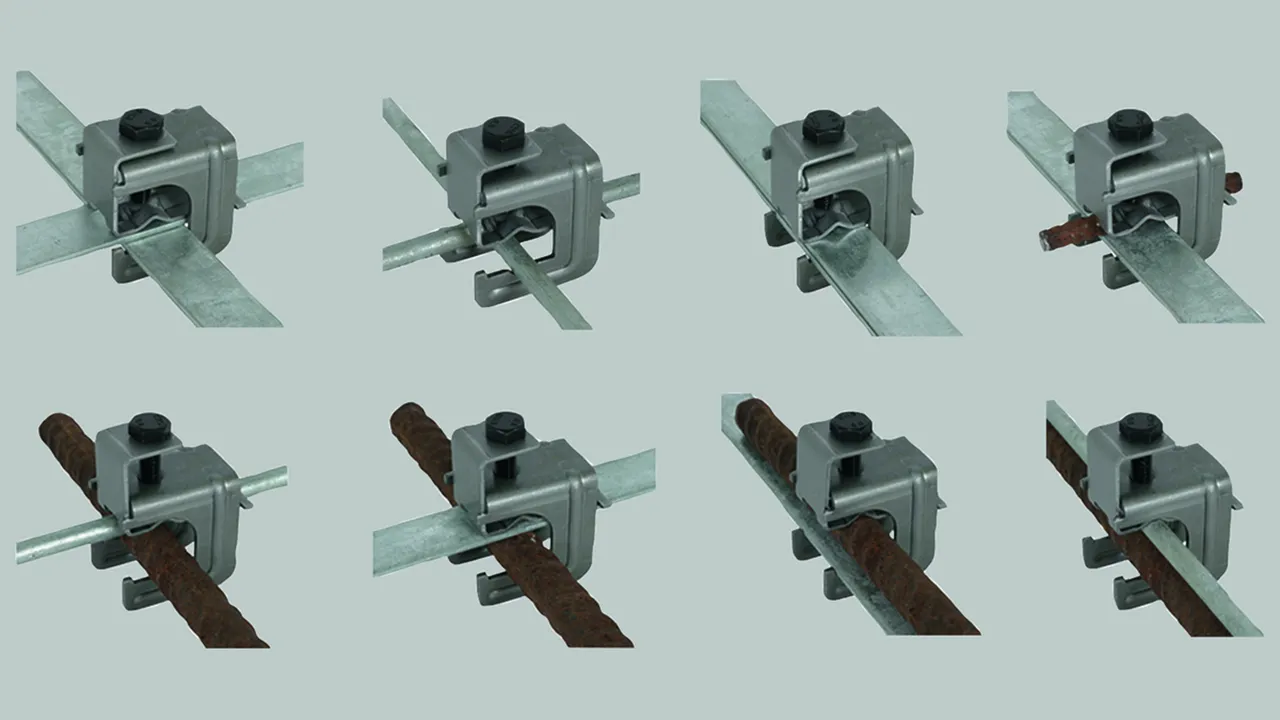

Morsetto di collegamento per dispersori nelle fondamenta e ferri di armatura

Per il collegamento di conduttori tondi e piatti nelle fondamenta oppure di reti elettrosaldate e ferri di armatura con conduttori tondi e piatti.

Posa del conduttore:
(II) = parallelo
(+) = a croce

Morsetto a cavallotto a compressione

Per collegamenti a "T", a croce e paralleli.

2 Produkty

Nr kat. 308031 VK DB 6.20 8.10 FL30 BSB STBL

GTIN / EAN 4013364136571, Nr taryfy celnej (EU): 85359000, Waga brutto: 239.60 g, Jednostka opakowaniowa: 25.00 pz.

Rysunki

Informacje dodatkowe

Morsetto di collegamento a cavallotto a compressione Fe/non zincato
Morsetto di collegamento pr il collegamento di conduttori tondi e piatti nelle fondamenta oppure di reti elettrosaldate e ferri di armatura con conduttori tondi e piatti
Materiale: Fe/non zincato
Campo di serraggio Td/Td: (+/II) 6-20 / 8-10 mm
Campo di serraggio Td/Pt: (+/II) 6-20 / 30 x 3-4 mm
Campo di serraggio Pt/Pt: (+/II) 30 x 3-4 / 30 x 3-4 mm
Esecuzione: senza ghiera di serraggio
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: VK DB 6.20 8.10 FL30 BSB STBL
Art.: 308031
o similare.

Certyfikaty



Dane techniczne

Materiale Fe/non zincato
Campo di serraggio Td/Td (+/II) 6-20 / 8-10 mm
Campo di serraggio Td/Pt (+/II) 6-20 / 30 x 3-4 mm
Campo di serraggio Pt/Pt (+/II) 30 x 3-4 / 30 x 3-4 mm
Esecuzione senza ghiera di serraggio
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 8,4 kA
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Produkt 308031 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 308031.

Idź do sklepu internetowego

Nr kat. 308033 VK DB KR 6.20 8.10 FL30 BSB STBL

GTIN / EAN 4013364519978, Nr taryfy celnej (EU): 85359000, Waga brutto: 240.40 g, Jednostka opakowaniowa: 25.00 pz.

Rysunki

Informacje dodatkowe

Morsetto a cavallotto a compressione Fe/non zincato
Morsetto a cavallotto a compressione con ghiera di serraggio
per il collegamento di conduttori tondi e
piatti nelle fondamenta in cemento
o di reti elettrosaldate e
armature con conduttori tondi e piatti.
per collegamenti a T, a croce e paralleli
Materiale: Fe/non zincato
Campo di serraggio Td/Td: (+/II) 6-20 / 8-10 mm
Campo di serraggio Td/Pt: (+/II) 6-20 / 30 x 3-4 mm
Campo di serraggio Pt/Pt: (+/II) 30 x 3-4 / 30 x 3-4 mm
Esecuzione: con ghiera di serraggio
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: VK DB KR 6.20 8.10 FL30 BSB STBL
Art.: 308033
o similare.

Certyfikaty



Dane techniczne

Materiale Fe/non zincato
Campo di serraggio Td/Td (+/II) 6-20 / 8-10 mm
Campo di serraggio Td/Pt (+/II) 6-20 / 30 x 3-4 mm
Campo di serraggio Pt/Pt (+/II) 30 x 3-4 / 30 x 3-4 mm
Esecuzione con ghiera di serraggio
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 8,4 kA
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Produkt 308033 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 308033.

Idź do sklepu internetowego

Morsetto a cavallotto a compressione MAXI

Per collegamenti a "T", a croce e paralleli.

1 Produkt

Nr kat. 308036 VK DB 20.32 8.10 FL40 BSB STBL

GTIN / EAN 4013364136588, Nr taryfy celnej (EU): 85359000, Waga brutto: 275.60 g, Jednostka opakowaniowa: 25.00 pz.

Rysunki

Informacje dodatkowe

Morsetto a cavallotto a compressione MAXI Fe/non zincato
Morsetto di collegamento per il collegamento di conduttori tondi e piatti nelle fondamenta oppure di reti elettrosaldate e ferri di armatura con conduttori tondi e piatti
Materiale: Fe/non zincato
Campo di serraggio Td/Td: (+/II) 20-32 / 8-10 mm
Campo di serraggio Td/Pt: (+/II) 20-32 / 40 x 4-5 mm
Esecuzione: con ghiera di serraggio
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: VK DB 20.32 8.10 FL40 BSB STBL
Art.: 308036
o similare.

Certyfikaty



Dane techniczne

Materiale Fe/non zincato
Campo di serraggio Td/Td (+/II) 20-32 / 8-10 mm
Campo di serraggio Td/Pt (+/II) 20-32 / 40 x 4-5 mm
Esecuzione con ghiera di serraggio
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 14,0 kA
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Produkt 308036 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 308036.

Idź do sklepu internetowego

Morsetto di collegamento senza piastra curva di pressione

Per collegamenti a croce.

1 Produkt

Nr kat. 308032 VK 6.20 FL30 BSB STBL

GTIN / EAN 4013364152823, Nr taryfy celnej (EU): 85359000, Waga brutto: 178.50 g, Jednostka opakowaniowa: 25.00 pz.

Rysunki

Informacje dodatkowe

Morsetto di collegamento senza piastra curva di pressione Fe/non zincato
Morsetto per il collegamento delle reti elettrosaldate oppure ferri di armatura con conduttori tondi oppure piatti
Materiale: Fe/non zincato
Campo di serraggio Td/Pt: (+) 6-20 / 30 x 3-4 mm
Campo di serraggio Pt/Pt: (+/II) 30 x 3-4 / 30 x 3-4 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: VK 6.20 FL30 BSB STBL
Art.: 308032
o similare.

Certyfikaty



Dane techniczne

Materiale Fe/non zincato
Campo di serraggio Td/Pt (+) 6-20 / 30 x 3-4 mm
Campo di serraggio Pt/Pt (+/II) 30 x 3-4 / 30 x 3-4 mm
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,0 kA
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Produkt 308032 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 308032.

Idź do sklepu internetowego

Morsetto di collegamento MAXI senza piastra curva di pressione

Per collegamenti a croce.

1 Produkt

Nr kat. 308037 VK 20.32 FL40 BSB STBL

GTIN / EAN 4013364154704, Nr taryfy celnej (EU): 85359000, Waga brutto: 218.00 g, Jednostka opakowaniowa: 25.00 pz.

Rysunki

Informacje dodatkowe

Morsetto di collegamento MAXI senza piastra curva di pressione Fe/non zincato
Morsetto di collegamento per il collegamento di conduttori tondi e piatti nelle fondamenta oppure di reti elettrosaldate e ferri di armatura con conduttori tondi e piatti
Materiale: Fe/non zincato
Campo di serraggio Td/Pt: (+) 20-32 / 30 x 3-40 x 5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: VK 20.32 FL40 BSB STBL
Art.: 308037
o similare.

Certyfikaty



Dane techniczne

Materiale Fe/non zincato
Campo di serraggio Td/Pt (+) 20-32 / 30 x 3-40 x 5 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Produkt 308037 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 308037.

Idź do sklepu internetowego
