Morsetto di collegamento per ferri d'armatura

Morsetti per il collegamento delle reti elettrosaldate oppure ferri di armatura con conduttori tondi oppure piatti.

Posa del conduttore:
(ll) = parallelo
(+) = a croce

Szczegóły

Figura 3: Morsetto a cavallotto Art. 308 046
lorem ipsum
Figura 4: Morsetto a cavallotto con capocorda
lorem ipsum
Figura 1: Diametro di ferri d'armatura.
Bibl.: acciaio per armature di cemento secondo DIN EN 10080:2005.
lorem ipsum
Figura 2: Morsetto a cavallotto Art. 308 045
lorem ipsum
Figura 5: Morsetto di collegamento Art. 308 035
lorem ipsum

Per collegamenti a "T", a croce e paralleli

1 Produkt

Nr kat. 308025 VK A UNI ST

GTIN / EAN 4013364035881, Nr taryfy celnej (EU): 85359000, Waga brutto: 102.00 g, Jednostka opakowaniowa: 50.00 pz.

Rysunki

Informacje dodatkowe

Morsetto di collegamento per ferri d'armatura Fe/tZn
Morsetto di collegamento per ferri d'armatura per collegamento di reti elettrosaldate
o ferri d'armatura con conduttori tondi
per collegamenti a "T", a croce e paralleli
Materiale: Fe/tZn
Campo di serraggio Td/Td: (+) 6-10 / 6-10 mm
Campo di serraggio Td/Pt: (+) 6-10 / 30 mm
Campo di serraggio Pt/Pt: (II) 30 / 30 mm
Riferimento norma: CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC): 9 kA

Fabbricato: DEHN
Tipo: VK A UNI ST
Art.: 308025
o similare.

Certyfikaty



Dane techniczne

Materiale Fe/tZn
Campo di serraggio Td/Td (+) 6-10 / 6-10 mm
Campo di serraggio Td/Pt (+) 6-10 / 30 mm
Campo di serraggio Pt/Pt (II) 30 / 30 mm
Vite di M10 x 25 mm
Riferimento norma CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 9 kA

Produkt 308025 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 308025.

Idź do sklepu internetowego

Per collegamenti a "T", a croce e paralleli

1 Produkt

Nr kat. 308026 VK 6.10 FL30 FL30 BSB STTZN

GTIN / EAN 4013364035874, Nr taryfy celnej (EU): 85359000, Waga brutto: 111.00 g, Jednostka opakowaniowa: 25.00 pz.

Rysunki

Informacje dodatkowe

Morsetto di collegamento per ferri d'armatura Fe/tZn
Morsetto di collegamento per ferri d'armatura per collegamento di reti elettrosaldate
o ferri d'armatura con conduttori tondi
per collegamenti a "T", a croce e paralleli
Materiale: Fe/tZn
Campo di serraggio Td/Pt: (+) 6-10 / 30 mm
Campo di serraggio Pt/Pt: (+ / II) 30 / 30 mm
Riferimento norma: CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC): 13 kA

Fabbricato: DEHN
Tipo: VK 6.10 FL30 FL30 BSB STTZN
Art.: 308026
o similare.

Certyfikaty



Dane techniczne

Materiale Fe/tZn
Campo di serraggio Td/Pt (+) 6-10 / 30 mm
Campo di serraggio Pt/Pt (+ / II) 30 / 30 mm
Vite di M10 x 25 mm
Riferimento norma CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 13 kA
*) Per l’attribuzione precisa vedere il certificato di prova.

Produkt 308026 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 308026.

Idź do sklepu internetowego

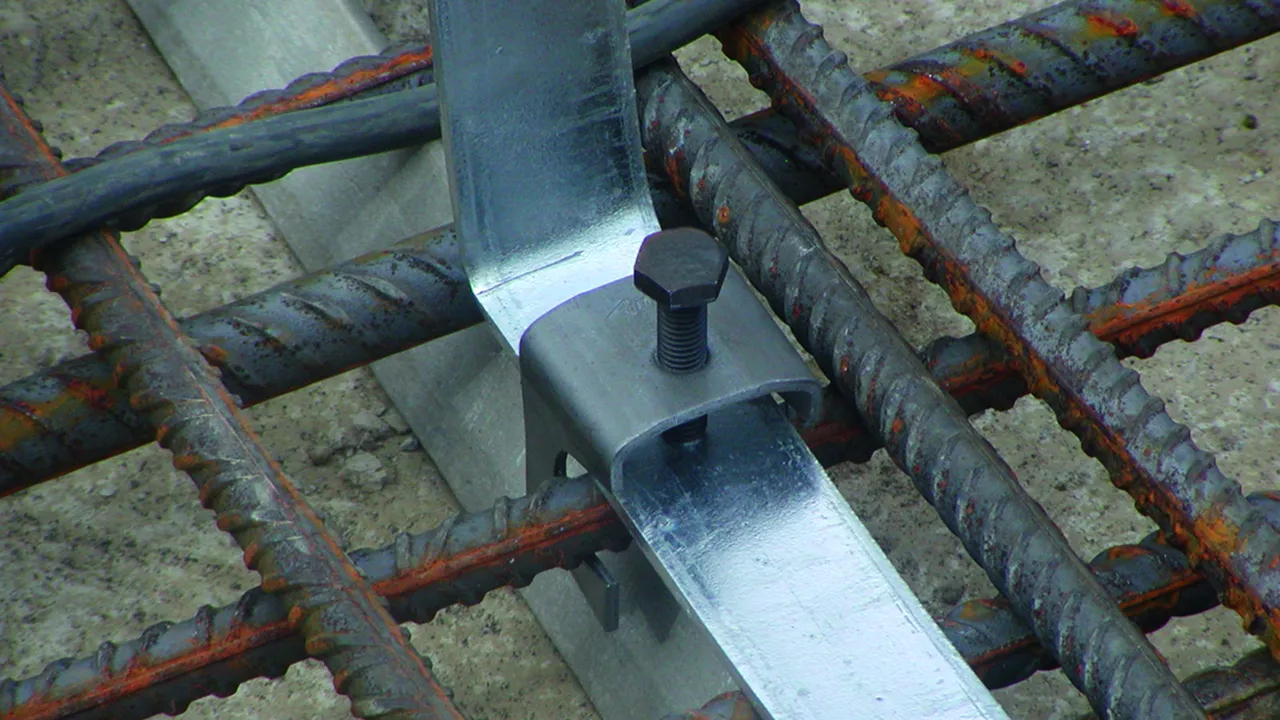

Per collegamenti a "T" e a croce

Indicazione: coppia di serraggio consigliata ≥ 10 Nm.

1 Produkt

Nr kat. 308030 VK A R22 F40 STBL

GTIN / EAN 4013364030749, Nr taryfy celnej (EU): 85359000, Waga brutto: 130.00 g, Jednostka opakowaniowa: 50.00 pz.

Rysunki

Informacje dodatkowe

Morsetto di collegamento per ferri d'armatura Fe/tZn
Morsetto di collegamento per ferri d'armatura per collegamento di reti elettrosaldate
o ferri d'armatura con conduttori piattii
per collegamenti a "T"e a croce
Materiale: Fe/non zincato
Campo di serraggio Td/Pt: (+) 6-22 / 30-40 mm
Riferimento norma: CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC): 1,0 kA

Fabbricato: DEHN
Tipo: VK A R22 F40 STBL
Art.: 308030
o similare.

Certyfikaty



Dane techniczne

Materiale Fe/non zincato
Campo di serraggio Td/Pt (+) 6-22 / 30-40 mm
Vite di M10 x 40 mm
Riferimento norma CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 1,0 kA
*) Per l’attribuzione precisa vedere il certificato di prova.

Produkt 308030 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 308030.

Idź do sklepu internetowego

Per collegamenti a "T", a croce e paralleli con cavallotto di fissaggio

Per un collegamento flessibile di conduttori tondi oppure per i punti fissi di terra con contemporaneo fissaggio nella cassaforma.

1 Produkt

Nr kat. 308035 VK 6.22 FL40 KB6.10 BSB STBL

GTIN / EAN 4013364123472, Nr taryfy celnej (EU): 85359000, Waga brutto: 169.60 g, Jednostka opakowaniowa: 25.00 pz.

Rysunki

Informacje dodatkowe

Morsetto di collegamento per ferri d'armatura Fe/non zincato
Morsetto di collegamento per ferri d'armatura per collegamento di ferri d'armatura con conduttori tondi
per collegamenti a "T", a croce e paralleli
con cavallotto di fissaggio per la connessione flessibile
di conduttori tondi o per punti fissi di terra contemporaneamente
con fissaggio nella cassaforma
Materiale: Fe/non zincato
Campo di serraggio Td/Td: (+/II) 6-22 / 6-10 mm
Campo di serraggio Td/Pt: (+) 6-22 / 40 mm
Riferimento norma: CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC): 1,0 kA

Fabbricato: DEHN
Tipo: VK 6.22 FL40 KB6.10 BSB STBL
Art.: 308035
o similare.

Certyfikaty



Dane techniczne

Materiale Fe/non zincato
Campo di serraggio Td/Td (+/II) 6-22 / 6-10 mm
Campo di serraggio Td/Pt (+) 6-22 / 40 mm
Vite di M10 x 60 mm
Riferimento norma CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 1,0 kA
*) Per l’attribuzione precisa vedere il certificato di prova.

Produkt 308035 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 308035.

Idź do sklepu internetowego

Morsetto a cavallotto per diametri grandi

1 Produkt

Nr kat. 308045 BVK 16.48 6.10 FL40 BSB STBL

GTIN / EAN 4013364124455, Nr taryfy celnej (EU): 85359000, Waga brutto: 266.50 g, Jednostka opakowaniowa: 25.00 pz.

Rysunki

Informacje dodatkowe

Morsetto a cavallotto per diametri grandi Fe/non zincato
Morsetto per il collegamento, per ferri d'armatura morsetto a cavallotto per grandi diametri
per il collegamento di ferri d'armatura con conduttori tondi
per collegamenti a T, a croce e paralleli
Materiale: Fe/non zincato
Campo di serraggio Td/Td: (II) 16-48 / 6-10 mm
Campo di serraggio Td/Pt: (II) 16-48 / 30-40 mm
Riferimento norma: CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC): 16 kA

Fabbricato: DEHN
Tipo: BVK 16.48 6.10 FL40 BSB STBL
Art.: 308045
o similare.

Certyfikaty



Dane techniczne

Materiale Fe/non zincato
Campo di serraggio Td/Td (II) 16-48 / 6-10 mm
Campo di serraggio Td/Pt (II) 16-48 / 30-40 mm
Vite vite a cavallotto M10 x 48 mm
Riferimento norma CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 16 kA
*) Per l’attribuzione precisa vedere il certificato di prova.

Produkt 308045 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 308045.

Idź do sklepu internetowego

Morsetto a cavallotto per grandi diametri con due ulteriori cavallotti di fissaggio

Per la connessione a croce di conduttori tondi (6-10 mm) oppure per il fissaggio con il contemporaneo collegamento di punti fissi di terra.

1 Produkt

Nr kat. 308046 BVK 16.48 FL40 KB6.10 BSB STBL

GTIN / EAN 4013364124462, Nr taryfy celnej (EU): 85359000, Waga brutto: 292.40 g, Jednostka opakowaniowa: 25.00 pz.

Rysunki

Informacje dodatkowe

Morsetto di collegamento morsetto a cavallotto Fe/non zincato
Morsetto di collegamento, per ferri d'armatura morsetto a cavallotto per grandi diametri
per il collegamento di ferri d'armatura con conduttori tondi
per collegamenti a "T", a croce e paralleli
con cavallotto di fissaggio per la connessione flessibile
di conduttori tondi o per punti fissi di terra contemporaneamente
con fissaggio nella cassaforma
Materiale: Fe/non zincato
Campo di serraggio Td/Td: (+/II) 16-48 / 6-10 mm
Campo di serraggio Td/Pt: (II) 16-48 / 30-40 mm
Riferimento norma: CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC): 9,9 kA

Fabbricato: DEHN
Tipo: BVK 16.48 FL40 KB6.10 BSB STBL
Art.: 308046
o similare.

Certyfikaty



Dane techniczne

Materiale Fe/non zincato
Campo di serraggio Td/Td (+/II) 16-48 / 6-10 mm
Campo di serraggio Td/Pt (II) 16-48 / 30-40 mm
Vite vite a cavallotto M10 x 48 mm
Riferimento norma CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 9,9 kA
*) Per l’attribuzione precisa vedere il certificato di prova.

Produkt 308046 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 308046.

Idź do sklepu internetowego

Morsetto MAXI-MV

Per collegamenti a "T", a croce e paralleli

1 Produkt

Nr kat. 308040 MAMVK 8.16 15.25 STBL

GTIN / EAN 4013364055902, Nr taryfy celnej (EU): 85359000, Waga brutto: 462.30 g, Jednostka opakowaniowa: 20.00 pz.

Rysunki

Informacje dodatkowe

Morsetto MAXI -MV Fe/tZn
Morsetto MAXI MV
per il collegamento di ferri d'armatura
con conduttori tondi in
collegamenti a "T", a croce e paralleli
Materiale: Fe/non zincato
Campo di serraggio Td/Td: (+/II) 8-16 / 15-25 mm
Riferimento norma: CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC): 10,2 kA

Fabbricato: DEHN
Tipo: MAMVK 8.16 15.25 STBL
Art.: 308040
o similare.

Certyfikaty



Dane techniczne

Materiale Fe/non zincato
Campo di serraggio Td/Td (+/II) 8-16 / 15-25 mm
Vite di M12 x 65 mm
Riferimento norma CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 10,2 kA
Omologazione UL 467
*) Per l'attribuzione precisa vedi certificato di prova.

Produkt 308040 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 308040.

Idź do sklepu internetowego

Morsetto MV con vite a testa esagonale

Filetto nella parte inferiore.

2 Produkty

Nr kat. 390050 MVK 8.10 SKM10X30 STTZN

GTIN / EAN 4013364095991, Nr taryfy celnej (EU): 85359000, Waga brutto: 101.00 g, Jednostka opakowaniowa: 50.00 pz.

Rysunki

Informacje dodatkowe

Morsetto MV con vite a testa esagonale Fe/tZn
Morsetto di collegamento multiuso per l'applicazione universale
per connessioni a croce, a "T" e parallele
per conduttori tondi
Portata di corrente di fulmine
provata in accordo a CEI EN 62561-1
con vite a testa esagonale e filetto nella parte inferiore
Materiale: Fe/tZn
Campo di serraggio Td: 8-10 mm
Riferimento norma: CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC): 7,3 kA

Fabbricato: DEHN
Tipo: MVK 8.10 SKM10X30 STTZN
Art.: 390050
o similare.

Certyfikaty



Dane techniczne

Materiale Fe/tZn
Campo di serraggio Td 8-10 mm
Vite di M10 x 30 mm
Riferimento norma CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,3 kA
*) Per l'attribuzione precisa vedi certificato di prova.

Produkt 390050 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 390050.

Idź do sklepu internetowego

Nr kat. 391050 MVK 10 SKM10X35 STTZN

GTIN / EAN 4013364087064, Nr taryfy celnej (EU): 85359000, Waga brutto: 103.00 g, Jednostka opakowaniowa: 50.00 pz.

Rysunki

Informacje dodatkowe

Morsetto MV con vite a testa esagonale Fe/tZn
Morsetto di collegamento multiuso per l'applicazione universale
per connessioni a croce, a "T" e parallele
per conduttori tondi
Portata di corrente di fulmine
provata in accordo a CEI EN 62561-1
con vite a testa esagonale e filetto nella parte inferiore
Materiale: Fe/tZn
Campo di serraggio Td: 10 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: MVK 10 SKM10X35 STTZN
Art.: 391050
o similare.

Certyfikaty



Dane techniczne

Materiale Fe/tZn
Campo di serraggio Td 10 mm
Vite di M10 x 35 mm
Riferimento norma CEI EN 62561-1
*) Per l'attribuzione precisa vedi certificato di prova.

Produkt 391050 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 391050.

Idź do sklepu internetowego

Morsetto MV con vite a testa esagonale e rondella elastica

Filetto nella parte inferiore.

1 Produkt

Nr kat. 390550 MVK 8.10 SKM10X30 FSC STTZN

GTIN / EAN 4013364096042, Nr taryfy celnej (EU): 85359000, Waga brutto: 92.00 g, Jednostka opakowaniowa: 50.00 pz.

Rysunki

Informacje dodatkowe

Morsetto MV con vite a testa esagonale e molla Fe/tZn
Morsetto di collegamento multiuso per l'applicazione universale
per connessioni a croce, a "T" e parallele
per conduttori tondi
Portata di corrente di fulmine
provata in accordo a CEI EN 62561-1
con vite a testa esagonale e filetto nella parte inferiore
Materiale: Fe/tZn
Campo di serraggio Td: 8-10 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: MVK 8.10 SKM10X30 FSC STTZN
Art.: 390550
o similare.

Certyfikaty



Dane techniczne

Materiale Fe/tZn
Campo di serraggio Td 8-10 mm
Vite di M10 x 30 mm
Riferimento norma CEI EN 62561-1
*) Per l'attribuzione precisa vedi certificato di prova.

Produkt 390550 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 390550.

Idź do sklepu internetowego

Connettore parallelo

2 Produkty

Nr kat. 306121 PV 6.22 FRM10X40 STBLANK

GTIN / EAN 4013364284920, Nr taryfy celnej (EU): 85359000, Waga brutto: 163.16 g, Jednostka opakowaniowa: 50.00 pz.

Rysunki

Informacje dodatkowe


Materiale: Fe/non zincato
Campo di serraggio Td/Td: 6-22 / 6-22 mm
Riferimento norma: CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC): 6,1 kA

Fabbricato: DEHN
Tipo: PV 6.22 FRM10X40 STBLANK
Art.: 306121
o similare.

Certyfikaty



Dane techniczne

Materiale Fe/non zincato
Campo di serraggio Td/Td 6-22 / 6-22 mm
Vite e M10 x 40 mm
Riferimento norma CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 6,1 kA

Produkt 306121 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 306121.

Idź do sklepu internetowego

Nr kat. 306122 PV 6.22 FRM10X40 STTZN

GTIN / EAN 4013364284937, Nr taryfy celnej (EU): 85359000, Waga brutto: 167.12 g, Jednostka opakowaniowa: 50.00 pz.

Rysunki

Informacje dodatkowe


Materiale: Fe/tZn
Campo di serraggio Td/Td: 6-22 / 6-22 mm
Riferimento norma: CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC): 6,1 kA

Fabbricato: DEHN
Tipo: PV 6.22 FRM10X40 STTZN
Art.: 306122
o similare.

Certyfikaty



Dane techniczne

Materiale Fe/tZn
Campo di serraggio Td/Td 6-22 / 6-22 mm
Vite e M10 x 40 mm
Riferimento norma CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 6,1 kA

Produkt 306122 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 306122.

Idź do sklepu internetowego
Powrót na górę
