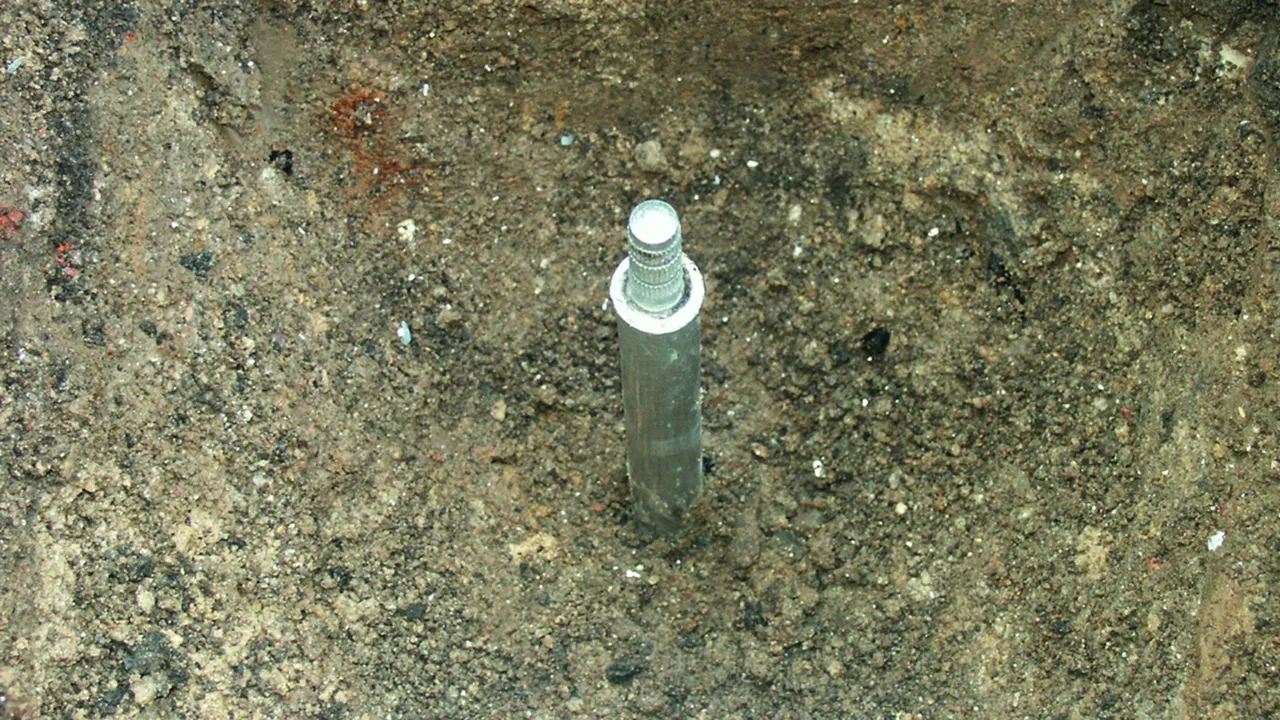

Dispersori di profondità

Per la realizzazione di impianti di terra per calate o cabine di trasformazione.Caratteristiche:

nessun ispessimento di sezione sul giunto
giunto autochiudente
resistenza alla corrosione
stoccaggio semplificato e possibilità di trasporto
applicazione universale conformemente alle condizioni del terreno sul posto
valori di resistenza costanti
infissione semplice con martello demolitore

Szczegóły

Attrezzo per martello demolitore per dispersore di profondità e dispersore tubolare

tipo Z

Con perno triplo zigrinato.

4 Produkty

Nr kat. 620101 TE 20 1000 Z STTZN

GTIN / EAN 4013364021860, Nr taryfy celnej (EU): 85389099, Waga brutto: 2.50 kg, Jednostka opakowaniowa: 6.00 pz.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Dispersore di profondità tipo Z Fe/tZn Lunghezza picchetto 1000 mm
Dispersore di profondità tipo Z con perno a tripla zigrinatura (tipo di giunto molto resistente alla trazione)
Materiale: Fe/tZn
Lunghezza picchetto: 1000 mm
Diametro Ø: 20 mm
Corrente di corto circuito (AC 50 Hz / DC): 7,9 kA
Riferimento norma: CEI EN 62561-2

Fabbricato: DEHN
Tipo: TE 20 1000 Z STTZN
Art.: 620101
o similare.

Certyfikaty

Dane techniczne

Materiale	Fe/tZn
Lunghezza picchetto (l1)	1000 mm
Diametro Ø (d1)	20 mm
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,9 kA
Riferimento norma	CEI EN 62561-2

Materiale	Fe/tZn
Lunghezza picchetto (l1)	1000 mm
Diametro Ø (d1)	20 mm
Diametro perno	12 mm
Valore unico zincatura a fuoco	~70 µm
Valore medio zincatura a fuoco	≥ 55 µm
Resistenza alla trazione	410 N/mm²
Resistenza alla trazione statica (trazione verticale)	ca. 22000 N
Conduttanza specifica	≥ 6,66 m / Ohm mm²
Resistenza specifica	≤ 0,15 Ohm mm²/ m
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,9 kA
Riferimento norma	CEI EN 62561-2

Produkt 620101 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 620101.

Idź do sklepu internetowego

Nr kat. 620151 TE 20 1500 Z STTZN

GTIN / EAN 4013364021846, Nr taryfy celnej (EU): 85389099, Waga brutto: 3.70 kg, Jednostka opakowaniowa: 6.00 pz.

Wcześniejszy produkt

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Dispersore di profondità tipo Z Fe/tZn Lunghezza picchetto 1500 mm
Dispersore di profondità tipo AZ con perno a tripla zigrinatura (tipo di giunto molto resistente alla trazione)
Materiale: Fe/tZn
Lunghezza picchetto: 1500 mm
Diametro Ø: 20 mm
Corrente di corto circuito (AC 50 Hz / DC): 7,9 kA
Riferimento norma: CEI EN 62561-2

Fabbricato: DEHN
Tipo: TE 20 1500 Z STTZN
Art.: 620151
o similare.

Certyfikaty

Dane techniczne

Materiale	Fe/tZn
Lunghezza picchetto (l1)	1500 mm
Diametro Ø (d1)	20 mm
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,9 kA
Riferimento norma	CEI EN 62561-2

Materiale	Fe/tZn
Lunghezza picchetto (l1)	1500 mm
Diametro Ø (d1)	20 mm
Diametro perno	12 mm
Valore unico zincatura a fuoco	~70 µm
Valore medio zincatura a fuoco	≥ 55 µm
Resistenza alla trazione	410 N/mm²
Resistenza alla trazione statica (trazione verticale)	ca. 22000 N
Conduttanza specifica	≥ 6,66 m / Ohm mm²
Resistenza specifica	≤ 0,15 Ohm mm²/ m
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,9 kA
Riferimento norma	CEI EN 62561-2

Produkt 620151 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 620151.

Idź do sklepu internetowego

Nr kat. 625101 TE 25 1000 Z STTZN

GTIN / EAN 4013364021877, Nr taryfy celnej (EU): 85389099, Waga brutto: 3.72 kg, Jednostka opakowaniowa: 6.00 pz.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Dispersore di profondità tipo Z Fe/tZn Lunghezza picchetto 1000 mm
Dispersore di profondità tipo Z con perno a tripla zigrinatura (tipo di giunto molto resistente alla trazione)
Materiale: Fe/tZn
Lunghezza picchetto: 1000 mm
Diametro Ø: 25 mm
Corrente di corto circuito (AC 50 Hz / DC): 12,3 kA
Riferimento norma: CEI EN 62561-2

Fabbricato: DEHN
Tipo: TE 25 1000 Z STTZN
Art.: 625101
o similare.

Certyfikaty

Dane techniczne

Materiale	Fe/tZn
Lunghezza picchetto (l1)	1000 mm
Diametro Ø (d1)	25 mm
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,3 kA
Riferimento norma	CEI EN 62561-2

Materiale	Fe/tZn
Lunghezza picchetto (l1)	1000 mm
Diametro Ø (d1)	25 mm
Diametro perno	15 mm
Valore unico zincatura a fuoco	~70 µm
Valore medio zincatura a fuoco	≥ 55 µm
Resistenza alla trazione	410 N/mm²
Resistenza alla trazione statica (trazione verticale)	ca. 32000 N
Conduttanza specifica	≥ 6,66 m / Ohm mm²
Resistenza specifica	≤ 0,15 Ohm mm²/ m
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,3 kA
Riferimento norma	CEI EN 62561-2

Produkt 625101 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 625101.

Idź do sklepu internetowego

Nr kat. 625151 TE 25 1500 Z STTZN

GTIN / EAN 4013364021853, Nr taryfy celnej (EU): 85389099, Waga brutto: 5.72 kg, Jednostka opakowaniowa: 6.00 pz.

Wcześniejszy produkt

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Dispersore di profondità tipo Z Fe/tZn Lunghezza picchetto 1500 mm
Dispersore di profondità tipo Z con perno a tripla zigrinatura (tipo di giunto molto resistente alla trazione)
Materiale: Fe/tZn
Lunghezza picchetto: 1500 mm
Diametro Ø: 25 mm
Corrente di corto circuito (AC 50 Hz / DC): 12,3 kA
Riferimento norma: CEI EN 62561-2

Fabbricato: DEHN
Tipo: TE 25 1500 Z STTZN
Art.: 625151
o similare.

Certyfikaty

Dane techniczne

Materiale	Fe/tZn
Lunghezza picchetto (l1)	1500 mm
Diametro Ø (d1)	25 mm
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,3 kA
Riferimento norma	CEI EN 62561-2

Materiale	Fe/tZn
Lunghezza picchetto (l1)	1500 mm
Diametro Ø (d1)	25 mm
Diametro perno	15 mm
Valore unico zincatura a fuoco	~70 µm
Valore medio zincatura a fuoco	≥ 55 µm
Resistenza alla trazione	410 N/mm²
Resistenza alla trazione statica (trazione verticale)	ca. 32000 N
Conduttanza specifica	≥ 6,66 m / Ohm mm²
Resistenza specifica	≤ 0,15 Ohm mm²/ m
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,3 kA
Riferimento norma	CEI EN 62561-2

Produkt 625151 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 625151.

Idź do sklepu internetowego

tipo AZ

Con perno zigrinato a scalino.

2 Produkty

Nr kat. 620903 TE 20 1000 AZ V4A

GTIN / EAN 4013364342859, Nr taryfy celnej (EU): 85389099, Waga brutto: 2.43 kg, Jednostka opakowaniowa: 6.00 pz.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Dispersore di profondità tipo AZ INOX (AISI 316) Lunghezza picchetto 1000 mm
Dispersore di profondità tipo AZ con perno zigrinato a scalino
Materiale: INOX (V4A)
Materiale n. : 1.4571 / 1.4404 / 1.4401
Lunghezza picchetto: 1000 mm
Diametro Ø: 20 mm
Corrente di corto circuito (AC 50 Hz / DC): 4,2 kA
Riferimento norma: CEI EN 62561-2

Fabbricato: DEHN
Tipo: TE 20 1000 AZ V4A
Art.: 620903
o similare.

Certyfikaty

Dane techniczne

Materiale	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
Lunghezza picchetto (l1)	1000 mm
Diametro Ø (d1)	20 mm
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4,2 kA
Riferimento norma	CEI EN 62561-2

Diritto di brevetto per modelli di utilità	Dt.Pat. Nr. P 32 22 201.7
Materiale	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
Lunghezza picchetto (l1)	1000 mm
Diametro Ø (d1)	20 mm
Diametro perno	10 / 13 mm
Resistenza alla trazione	500-730 N/mm²
Conduttanza specifica	≥ 1,25 m / Ohm mm²
Resistenza specifica	≤ 0,8 Ohm mm²/ m
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4,2 kA
Riferimento norma	CEI EN 62561-2

Produkt 620903 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 620903.

Idź do sklepu internetowego

Nr kat. 620902 TE 20 1500 AZ V4A

GTIN / EAN 4013364021914, Nr taryfy celnej (EU): 85389099, Waga brutto: 3.67 kg, Jednostka opakowaniowa: 6.00 pz.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Dispersore di profondità tipo AZ INOX (AISI 316) Lunghezza picchetto 1500 mm
Dispersore di profondità tipo AZ con perno zigrinato a scalino
Materiale: INOX (V4A)
Materiale n. : 1.4571 / 1.4404 / 1.4401
Lunghezza picchetto: 1500 mm
Diametro Ø: 20 mm
Corrente di corto circuito (AC 50 Hz / DC): 4,2 kA
Riferimento norma: CEI EN 62561-2

Fabbricato: DEHN
Tipo: TE 20 1500 AZ V4A
Art.: 620902
o similare.

Certyfikaty

Dane techniczne

Materiale	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
Lunghezza picchetto (l1)	1500 mm
Diametro Ø (d1)	20 mm
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4,2 kA
Riferimento norma	CEI EN 62561-2

Diritto di brevetto per modelli di utilità	Dt.Pat. Nr. P 32 22 201.7
Materiale	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
Lunghezza picchetto (l1)	1500 mm
Diametro Ø (d1)	20 mm
Diametro perno	10 / 13 mm
Resistenza alla trazione	500-730 N/mm²
Conduttanza specifica	≥ 1,25 m / Ohm mm²
Resistenza specifica	≤ 0,8 Ohm mm²/ m
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4,2 kA
Riferimento norma	CEI EN 62561-2

Produkt 620902 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 620902.

Idź do sklepu internetowego
