Elemento terminale

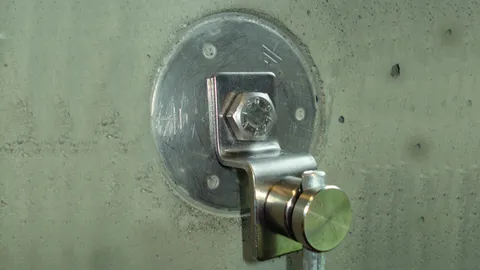

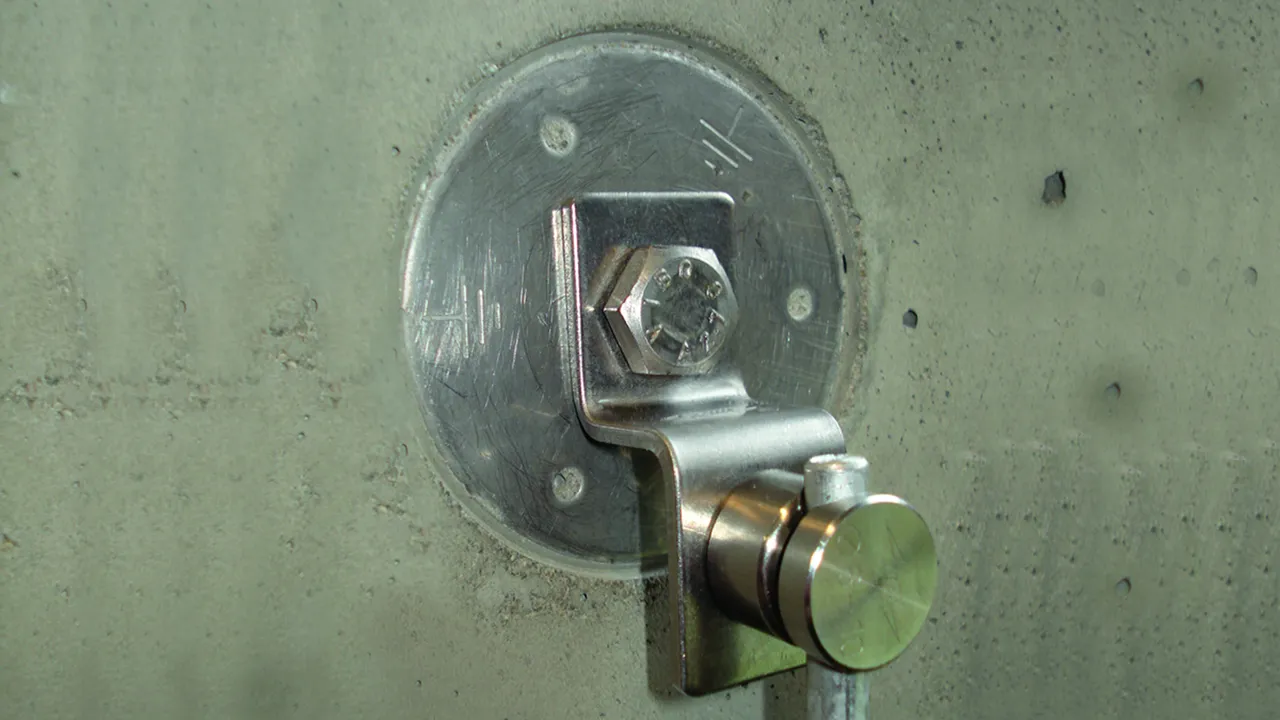

Da avvitare al punto fisso di terra per il collegamento p.es. di una barra equipotenziale oppure per il collegamento di elementi costruttivi (p.es. travi in acciaio o simili) mediante viti.

Esecuzione semplice

Per l'utilizzo universale con collegamenti M10 e M12 p.es. al punto fisso di terra.
Per collegamento Td p.es. con connettore KS (Art. 301 019) oppure per collegamento Pt con viti e dadi M10 oppure M12.

1 Produkt

Nr kat. 390499 ES ZF 2XB18 V2A

GTIN / EAN 4013364127517, Nr taryfy celnej (EU): 85359000, Waga brutto: 58.20 g, Jednostka opakowaniowa: 50.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Elemento terminale versione semplice in acciaio inox
Elementi terminali
di avvitamento al punto fisso di terra
per il collegamento, ad es., di una barra equipotenziale.
per l'utilizzo universale con collegamenti M10 e M12
per collegamento Td, ad es., con connettore a vite e morsetto (n. art. 301 019)
o per collegamento Pt con bulloni e dadi M10
Materiale: INOX
Foro Ø: 10,5 / 12,5 mm

Fabbricato: DEHN
Tipo: ES ZF 2XB18 V2A
Art.: 390499
o similare.

Certyfikaty



Dane techniczne

Materiale INOX
Foro Ø 10,5 / 12,5 mm

Produkt 390499 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 390499.

Idź do sklepu internetowego

Esecuzione con buchi quadrati

Dimensioni 11 x 11 mm, per collegamento Td p.es. con connettore KS (Art. 301 019) oppure per collegamento Pt con viti e dadi M10.

1 Produkt

Nr kat. 390479 ES ZF 2X11.11 1XB13 V2A

GTIN / EAN 4013364035324, Nr taryfy celnej (EU): 85359000, Waga brutto: 75.90 g, Jednostka opakowaniowa: 50.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Elemento terminale Esecuzione Esecuzione con fori quadrati INOX
Elemento terminale da avvitare al punto fisso di terra per il collegamento p.es. di una barra equipotenziale oppure per il collegamento di elementi costruttivi (p.es. travi in acciaio o simili) mediante viti
Dimensioni 11 x 11 mm, per collegamento Td p.es. con connettore KS (Art. 301 019) oppure per collegamento Pt con viti e dadi M10
Materiale: INOX
Foro Ø: 13 mm

Fabbricato: DEHN
Tipo: ES ZF 2X11.11 1XB13 V2A
Art.: 390479
o similare.

Certyfikaty



Dane techniczne

Materiale INOX
Distanza foro 30 mm
Foro Ø 13 mm

Produkt 390479 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 390479.

Idź do sklepu internetowego

Esecuzione con fori e connettore KS

Con fori di collegamento Ø11 mm.

1 Produkt

Nr kat. 363010 ES ZF 2XB11 KSV 7.10 STTZN

GTIN / EAN 4013364045743, Nr taryfy celnej (EU): 85359000, Waga brutto: 126.40 g, Jednostka opakowaniowa: 50.00 pz.

Rysunki

Informacje dodatkowe

Elemento terminale, esecuzione con fori e connettori KS Fe/tZn
Elementi terminali da avvitare al punto fisso di terra (EFP)
per il collegamento ad es. di una barra equipotenziale con
fori di collegamento 11 mm e connettori KS
Materiale: Fe/tZn
Foro Ø: 11 mm
Campo di serraggio Td: 7-10 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: ES ZF 2XB11 KSV 7.10 STTZN
Art.: 363010
o similare.

Certyfikaty



Dane techniczne

Materiale Fe/tZn
Distanza foro 22 mm
Foro Ø 11 mm
Campo di serraggio Td 7-10 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Produkt 363010 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 363010.

Idź do sklepu internetowego

Esecuzione con fori

Con fori di collegamento Ø11 mm.

1 Produkt

Nr kat. 363000 ES ZF 3XB11 STTZN

GTIN / EAN 4013364045750, Nr taryfy celnej (EU): 85359000, Waga brutto: 68.00 g, Jednostka opakowaniowa: 50.00 pz.

Rysunki

Informacje dodatkowe

Elemento terminale, esecuzione con fori Fe/tZn
Elementi terminali da avvitare al punto fisso di terra (EFP)
per il collegamento p.es. di una barra equipotenziale con
fori di collegamento 11 mm, senza connettori KS
Materiale: Fe/tZn
Foro Ø: 11 mm

Fabbricato: DEHN
Tipo: ES ZF 3XB11 STTZN
Art.: 363000
o similare.

Certyfikaty



Dane techniczne

Materiale Fe/tZn
Distanza foro 22 mm
Foro Ø 11 mm

Produkt 363000 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 363000.

Idź do sklepu internetowego
