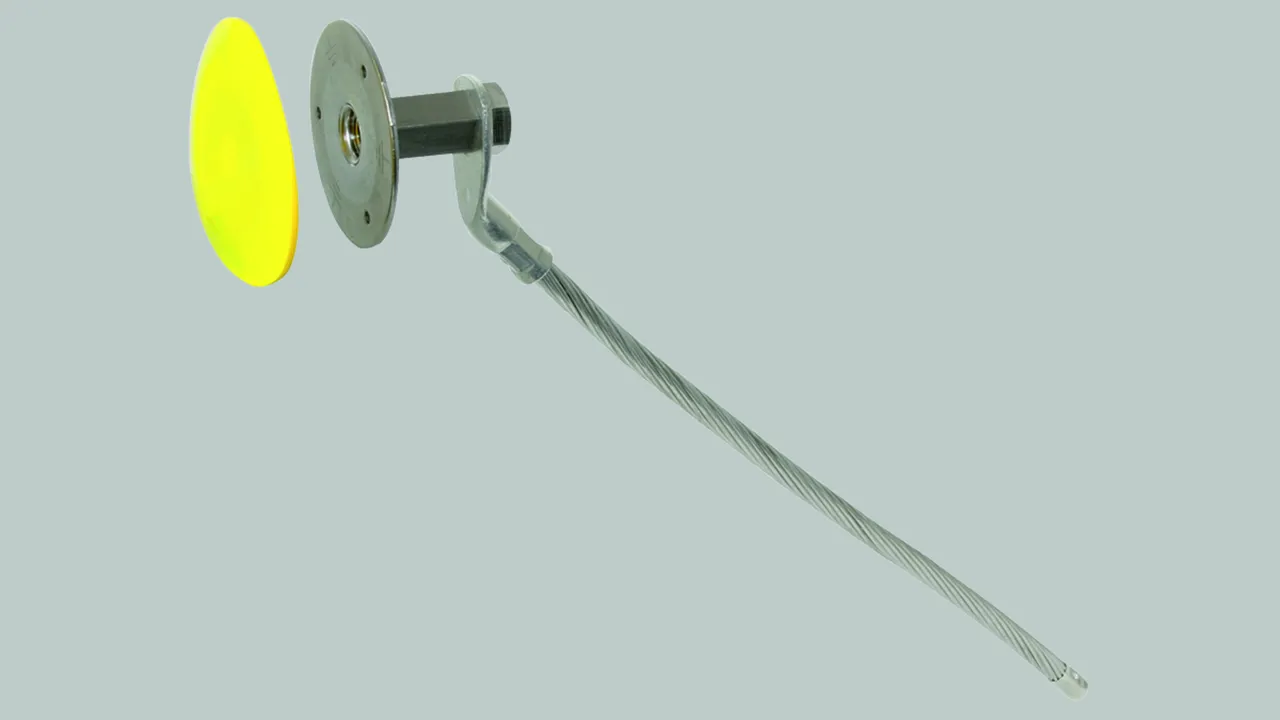

Punto fisso di terra M16
:quality(98)/dehn.pl/store/f/57558694/HDVORSCHAU/478027_16-9.jpg)
:quality(98)/dehn.pl/store/f/57558694/HDVORSCHAU/478027_16-9.jpg)
Con filetto di connessione M16 per sollecitazione con correnti maggiori (50 Hz), p.es. per il collegamento dell'anello equipotenziale all'impianto di terra in impianti elettrici con tensione nominale superiore 1 kV (messa a terra del trasformatore).
La corda di connessione può essere collegata p.es. con un morsetto a croce (Art. 318 207 oppure 318 209) agli ulteriori componenti dell'impianto di terra oppure con i relativi morsetti ai ferri d'armatura.
Per l'integrazione nel cassero, con coperchio giallo in materiale plastico (giallo) innestato e guarnizione sul filetto di connessione.
La corda di connessione può essere collegata p.es. con un morsetto a croce (Art. 318 207 oppure 318 209) agli ulteriori componenti dell'impianto di terra oppure con i relativi morsetti ai ferri d'armatura.
Per l'integrazione nel cassero, con coperchio giallo in materiale plastico (giallo) innestato e guarnizione sul filetto di connessione.
Nr kat. 478027 EFP M16 V4A SL400
GTIN / EAN 4013364125995, Nr taryfy celnej (EU): 85359000, Waga brutto: 603.40 g, Jednostka opakowaniowa: 10.00 pz.
:quality(98)/dehn.pl/store/f/57558706/HDVORSCHAU/478027.jpg)
:quality(98)/dehn.pl/store/f/57558706/HDVORSCHAU/478027.jpg)
:quality(98)/dehn.pl/store/f/57558707/HDVORSCHAU/478027m_D.jpg)
:quality(98)/dehn.pl/store/f/57558707/HDVORSCHAU/478027m_D.jpg)
Dane techniczne
| Filetto di connessione | M16 |
| Materiale piastra | INOX (V4A) |
| Materiale n. | 1.4571 / 1.4404 / 1.4401 |
| Materiale conduttore cordato | Cu /gal Sn |
| Sezione conduttore cordato di collegamento | 70 mm² |
| Lunghezza conduttore cordato di collegamento | 400 mm |
| Diametro Ø conduttore cordato di collegamento | 10,5 mm |
| Piastra di connessione Ø | 80 mm |
| Riferimento norma | CEI EN 62561-1 |
| Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 150 °C) | 9,1 kA |
