Cavallotto di ponticellamento

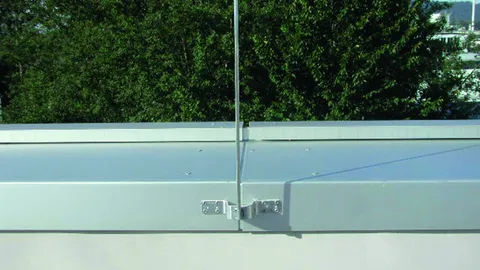

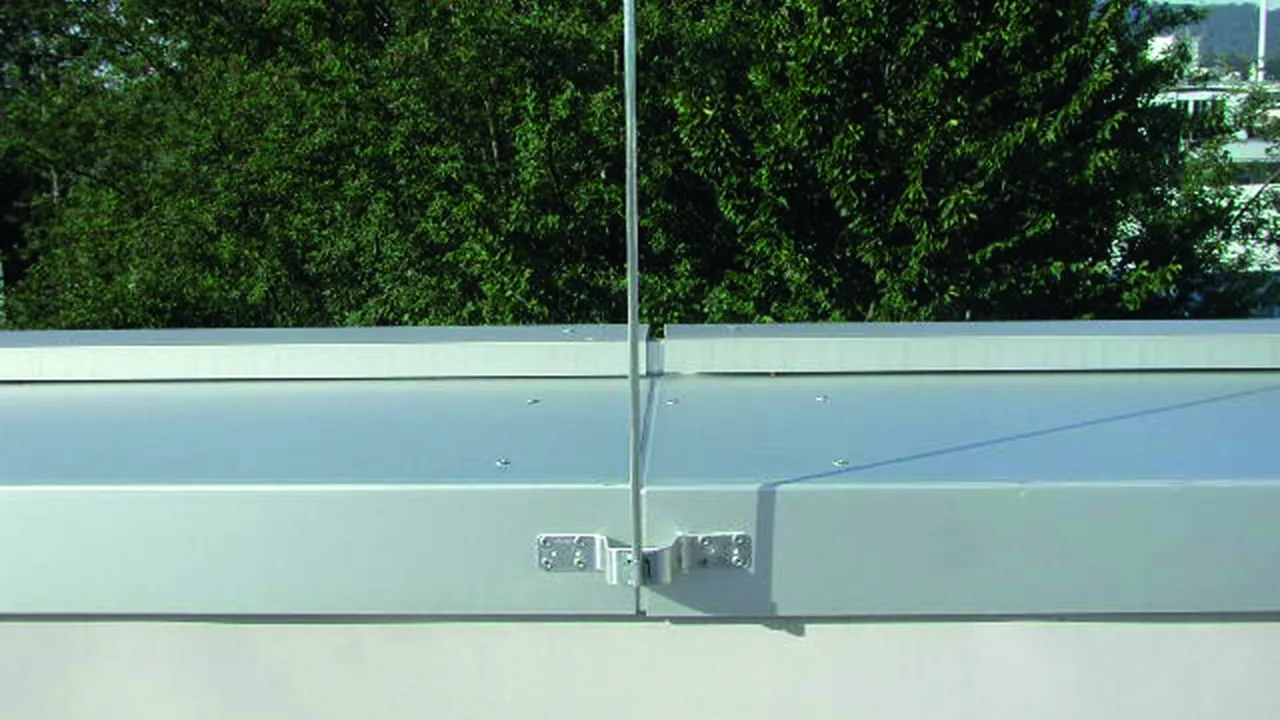

Per il collegamento e la connessione di rivestimenti metallici mediante rivetti oppure viti.

Indicazione per l'utilizzo:
Secondo la norma DIN EN 62305-3 allegato 1, sono da utilizzare per il fissaggio su spessori ≥ 0,5 mm quattro rivetti Ø5 mm oppure per spessori ≥ 2 mm due viti autofilettanti Ø6,3 mm in INOX (su entrambi i lati).

Esecuzione corta con foro centrale

2 Produkty

Nr kat. 377006 UEBL L170 B11 B5.2 6.5 AL

GTIN / EAN 4013364024922, Nr taryfy celnej (EU): 85359000, Waga brutto: 39.30 g, Jednostka opakowaniowa: 50.00 pz.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Cavallotto di ponticellamento Esecuzione corta con foro centrale Al
Cavallotto di ponticellamento per il collegamento e la connessione di rivestimenti metallici mediante rivetti oppure viti
Materiale: Al
Lunghezza: 170 mm
Fissaggio: [8x] Ø5,2 / [4x] Ø6,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: UEBL L170 B11 B5.2 6.5 AL
Art.: 377006
o similare.

Certyfikaty

Dane techniczne

Materiale	Al
Dimensioni	30 x 2 mm
Lunghezza	170 mm
Fissaggio	[8x] Ø5,2 / [4x] Ø6,5 mm
Foro centrale	Ø11 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale	Al
Dimensioni	30 x 2 mm
Lunghezza	170 mm
Fissaggio	[8x] Ø5,2 / [4x] Ø6,5 mm
Avvertenze	secondo la norma CEI EN 62305-3 allegato 1 devono essere utilizati per il collegamento con materiale di spessore ≥ 0,5mm rivetti Ø5mm, 2 rivetti Ø6mm oppure con materiale di spessore ≥ 2mm 2 viti autofilettanti Ø6,3mm in INOX
Foro centrale	Ø11 mm
Possibilità di fissaggio	rivetti oppure viti autofilettanti
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Produkt 377006 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 377006.

Idź do sklepu internetowego

Nr kat. 377027 UEBL L170 B11 B5.2 6.5 CU

GTIN / EAN 4013364034204, Nr taryfy celnej (EU): 85359000, Waga brutto: 114.30 g, Jednostka opakowaniowa: 50.00 pz.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Cavallotto di ponticellamento Esecuzione corta con foro centrale Cu
Cavallotto di ponticellamento per il collegamento e la connessione di rivestimenti metallici mediante rivetti oppure viti
Materiale: Cu
Lunghezza: 170 mm
Fissaggio: [8x] Ø5,2 / [4x] Ø6,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: UEBL L170 B11 B5.2 6.5 CU
Art.: 377027
o similare.

Certyfikaty

Dane techniczne

Materiale	Cu
Dimensioni	28 x 2 mm
Lunghezza	170 mm
Fissaggio	[8x] Ø5,2 / [4x] Ø6,5 mm
Foro centrale	Ø11 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale	Cu
Dimensioni	28 x 2 mm
Lunghezza	170 mm
Fissaggio	[8x] Ø5,2 / [4x] Ø6,5 mm
Avvertenze	secondo la norma CEI EN 62305-3 allegato 1 devono essere utilizati per il collegamento con materiale di spessore ≥ 0,5mm 4 rivetti Ø5mm, 2 rivetti Ø6 oppure con materiale di spessore ≥ 2mm 2 viti autofilettanti Ø6,3mm in INOX
Foro centrale	Ø11 mm
Possibilità di fissaggio	rivetti oppure vite autofilettanti
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Produkt 377027 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 377027.

Idź do sklepu internetowego

Esecuzione corta senza foro centrale

1 Produkt

Nr kat. 377016 UEBL L170 B5.2 6.5 AL

GTIN / EAN 4013364083417, Nr taryfy celnej (EU): 85359000, Waga brutto: 38.30 g, Jednostka opakowaniowa: 50.00 pz.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Cavallotto di ponticellamento Esecuzione corta senza foro centrale Al
Cavallotto di ponticellamento per il collegamento e la connessione di rivestimenti metallici mediante rivetti oppure viti
Materiale: Al
Lunghezza: 170 mm
Fissaggio: [8x] Ø5,2 / [4x] Ø6,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: UEBL L170 B5.2 6.5 AL
Art.: 377016
o similare.

Certyfikaty

Dane techniczne

Materiale	Al
Dimensioni	30 x 2 mm
Lunghezza	170 mm
Fissaggio	[8x] Ø5,2 / [4x] Ø6,5 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale	Al
Dimensioni	30 x 2 mm
Lunghezza	170 mm
Fissaggio	[8x] Ø5,2 / [4x] Ø6,5 mm
Avvertenze	secondo la norma CEI EN 62305-3 allegato 1 devono essere utilizati per il collegamento con materiale di spessore ≥ 0,5mm 4 rivetti Ø5mm, 2 rivetti Ø6 oppure con materiale di spessore ≥ 2mm 2 viti autofilettanti Ø6,3mm in INOX
Possibilità di fissaggio	rivetti oppure vite autofilettante
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Produkt 377016 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 377016.

Idź do sklepu internetowego

Esecuzione lunga con foro centrale

1 Produkt

Nr kat. 377026 UEBL L220 B11 B5.2 6.5 AL

GTIN / EAN 4013364068582, Nr taryfy celnej (EU): 85359000, Waga brutto: 48.02 g, Jednostka opakowaniowa: 50.00 pz.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Cavallotto di ponticellamento Esecuzione lunga con foro centrale Al
Cavallotto di ponticellamento per il collegamento e la connessione di rivestimenti metallici mediante rivetti oppure viti
Materiale: Al
Lunghezza: 220 mm
Fissaggio: [8x] Ø5,2 / [4x] Ø6,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: UEBL L220 B11 B5.2 6.5 AL
Art.: 377026
o similare.

Certyfikaty

Dane techniczne

Materiale	Al
Dimensioni	30 x 2 mm
Lunghezza	220 mm
Fissaggio	[8x] Ø5,2 / [4x] Ø6,5 mm
Foro centrale	Ø11 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale	Al
Dimensioni	30 x 2 mm
Lunghezza	220 mm
Fissaggio	[8x] Ø5,2 / [4x] Ø6,5 mm
Avvertenze	secondo la norma CEI EN 62305-3 allegato 1 devono essere utilizati per il collegamento con materiale di spessore ≥ 0,5mm 4 rivetti Ø5mm, 2 rivetti Ø6 oppure con materiale di spessore ≥ 2mm 2 viti autofilettanti Ø6,3mm in INOX
Foro centrale	Ø11 mm
Possibilità di fissaggio	rivetti oppure vite autofilettante
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.
