Nr kat. 941300 DSH TNC 255

GTIN / EAN 4013364133556, Nr taryfy celnej (EU): 85363090, Waga brutto: 415.80 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Scaricatore combinato DEHNshield TNC 255
Scaricatore combinato per reti TN-C
con tensione nominale 230 / 400 V
Dimensioni: 4 unità
SPD Tipo 1 + Tipo 2 secondo CEI EN 61643-11
Ottimizzato nell'applicazione permette un'esecuzione
compatta per utilizzo in spazi ristretti
Tecnologia spinterometrica per la limitazione
della corrente susseguente
Indicazione di guasto
Tensione massima continuativa: 255 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 37,5 kA
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DSH TNC 255
Art.: 941300
o similare.

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Corrente impulsiva di fulmine (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Livello di protezione (U_P )	≤ 1,5 kV
Protezione max da sovraccorrente in rete	160 A gG
Omologazioni	KEMA, VDE, UL

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Efficacia di protezione coordinata energeticamente verso l'utenza finale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Energia specifica [L1+L2+L3-PEN] (W/R)	352,00 kJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Energia specifica [L-PEN] (W/R)	39,06 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	12,5 / 37,5 kA
Livello di protezione (U_P )	≤ 1,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	25 kA_eff
Limitazione corrente susseguente/ selettività	un fusibile da 35 A gG non interviene fino a 25 kA_eff (pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	160 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L1, L2, L3, PEN) (min.)	1,5 mm² rigido / flessibile
Sezione di collegamento (L1, L2, L3, PEN) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE, UL

Produkt 941300 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 941300.

Idź do sklepu internetowego

Nr kat. 941305 DSH TNC 255 FM

GTIN / EAN 4013364275317, Nr taryfy celnej (EU): 85363090, Waga brutto: 420.60 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Scaricatore combinato DEHNshield TNC 255 FM
Scaricatore combinato per reti TN-C
con tensione nominale 230 / 400 V
Con contatto di scambio pulito per il telesegnalamento
Dimensioni: 4 unità
SPD Tipo 1 + Tipo 2 secondo CEI EN 61643-11
Ottimizzato nell'applicazione permette un'esecuzione
compatta per utilizzo in spazi ristretti
Tecnologia spinterometrica per la limitazione
della corrente susseguente
Indicazione di guasto
Tensione massima continuativa: 255 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 37,5 kA
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DSH TNC 255 FM
Art.: 941305
o similare.

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Corrente impulsiva di fulmine (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Livello di protezione (U_P )	≤ 1,5 kV
Protezione max da sovraccorrente in rete	160 A gG
Omologazioni	KEMA, VDE
Contatti FM / forma contatto	scambio pulito

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Efficacia di protezione coordinata energeticamente verso l'utenza finale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Energia specifica [L1+L2+L3-PEN] (W/R)	352,00 kJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Energia specifica [L-PEN] (W/R)	39,06 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	12,5 / 37,5 kA
Livello di protezione (U_P )	≤ 1,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	25 kA_eff
Limitazione corrente susseguente/ selettività	un fusibile da 35 A gG non interviene fino a 25 kA_eff (pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	160 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L1, L2, L3, PEN) (min.)	1,5 mm² rigido / flessibile
Sezione di collegamento (L1, L2, L3, PEN) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatti FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento per contatti FM	max. 1,5 mm²rigido / flessibile

Produkt 941305 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 941305.

Idź do sklepu internetowego

Nr kat. 941306 DSH B TNC 255 FM

GTIN / EAN 4013364328068, Nr taryfy celnej (EU): 85363090, Waga brutto: 422.00 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Scaricatore combinato DEHNshield B TNC 255 FM
Scaricatore combinato a 3 poli per impianti TN C 230/400 V
con contatto di telesegnalamento, larghezza 4 unità
Scaricatore Tipo 1+ Tipo 2 secondo CEI EN 61643-11
Soddisfa tutti i requisiti della CEI 64-8 e della DIN VDE 0100-443
Tecnologia spinterometrica con limitazione di corrente susseguente
Visualizzazione di guasto
Tensione continua massima: 225 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350): 22,5 kA
Coordinazione energetica secondo DIN EN 62305-4
Scaricatore della famiglia Red/Line, oltre che
direttamente sull'apparecchio terminale

Fabbricato: DEHN
Tipo: DSH B TNC 255 FM
Art.: 941306
o similare.

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3-PEN] (I_total )	22,5 kA
Corrente impulsiva di fulmine (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Livello di protezione (U_P )	≤ 1,5 kV
Protezione max da sovraccorrente in rete	160 A gG
Omologazioni	VDE
Contatti FM / forma contatto	scambio pulito

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Efficacia di protezione coordinata energeticamente verso l'utenza finale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3-PEN] (I_total )	22,5 kA
Corrente impulsiva di fulmine (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Corrente impulsiva nominale di scarica (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	12,5 / 37,5 kA
Livello di protezione (U_P )	≤ 1,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	25 kA_eff
Limitazione corrente susseguente/ selettività	un fusibile da 35 A gG non interviene fino a 25 kA_eff (pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	160 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L1, L2, L3, PEN) (min.)	1,5 mm² rigido / flessibile
Sezione di collegamento (L1, L2, L3, PEN) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	VDE
Contatti FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento per contatti FM	max. 1,5 mm²rigido / flessibile

Produkt 941306 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 941306.

Idź do sklepu internetowego

Nr kat. 941400 DSH TNS 255

GTIN / EAN 4013364133563, Nr taryfy celnej (EU): 85363090, Waga brutto: 555.00 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Scaricatore combinato DEHNshield TNS 255
Scaricatore combinato per reti TN-C
con tensione nominale 230 / 400 V
Dimensioni: 4 unità
SPD Tipo 1 + Tipo 2 secondo CEI EN 61643-11
Ottimizzato nell'applicazione permette un'esecuzione
compatta per utilizzo in spazi ristretti
Indicazione di guasto
Tensione massima continuativa: 255 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 50 kA
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DSH TNS 255
Art.: 941400
o similare.

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	160 A gG
Omologazioni	KEMA, VDE, UL

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Efficacia di protezione coordinata energeticamente verso l'utenza finale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Energia specifica [L1+L2+L3+N-PE] (W/R)	625,00 kJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Energia specifica [L,N-PE] (W/R)	39,06 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	12,5 / 50 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	25 kA_eff
Limitazione corrente susseguente/ selettività	un fusibile da 35 A gG non interviene fino a 25 kA_eff (pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	160 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L1, L2, L3, N, PE 9) (min.)	1,5 mm² rigido / flessibile
Sezione di collegamento (L1, L2, L3, N, PE, 9) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE, UL

Produkt 941400 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 941400.

Idź do sklepu internetowego

Nr kat. 941405 DSH TNS 255 FM

GTIN / EAN 4013364275331, Nr taryfy celnej (EU): 85363090, Waga brutto: 488.30 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Scaricatore combinato DEHNshield TNS 255 FM
Scaricatore combinato per reti TN-C c
on tensione nominale 230 / 400 V
Con contatto di scambio pulito per il telesegnalamento
Dimensioni: 4 unità
SPD Tipo 1 + Tipo 2 secondo CEI EN 61643-11
Ottimizzato nell'applicazione permette un'esecuzione
compatta per utilizzo in spazi ristretti
Indicazione di guasto
Tensione massima continuativa: 255 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 50 kA
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DSH TNS 255 FM
Art.: 941405
o similare.

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	160 A gG
Omologazioni	KEMA, VDE
Contatti FM / forma contatto	scambio pulito

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Efficacia di protezione coordinata energeticamente verso l'utenza finale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Energia specifica [L1+L2+L3+N-PE] (W/R)	625,00 kJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Energia specifica [L,N-PE] (W/R)	39,06 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	12,5 / 50 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	25 kA_eff
Limitazione corrente susseguente/ selettività	un fusibile da 35 A gG non interviene fino a 25 kA_eff (pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	160 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L1, L2, L3, N, PE 9) (min.)	1,5 mm² rigido / flessibile
Sezione di collegamento (L1, L2, L3, N, PE, 9) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatti FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento per contatti FM	max. 1,5 mm²rigido / flessibile

Produkt 941405 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 941405.

Idź do sklepu internetowego

Nr kat. 941406 DSH B TNS 255 FM

GTIN / EAN 4013364328082, Nr taryfy celnej (EU): 85363090, Waga brutto: 489.00 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Scaricatore combinato DEHNshield B TNC 255 FM
Scaricatore combinato a 4 poli per
impianti TN(C)-S 230/400 V, larghezza 4 unità
con contatto di telesegnalamento
Scaricatore Tipo 1+ Tipo 2 secondo CEI EN 61643-11
Soddisfa tutti i requisiti della CEI 64-8 e della DIN VDE 0100-443
Tecnologia spinterometrica con limitazione di corrente susseguente
Visualizzazione di guasto
Tensione continua massima: 225 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350): 30 kA
Coordinazione energetica secondo DIN EN 62305-4
Scaricatore della famiglia Red/Line,
oltre che direttamente sull'apparecchio terminale

Fabbricato: DEHN
Tipo: DSH B TNS 255 FM
Art.: 941406
o similare.

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	160 A gG
Omologazioni	VDE
Contatti FM / forma contatto	scambio pulito

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Efficacia di protezione coordinata energeticamente verso l'utenza finale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Corrente impulsiva nominale di scarica (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	12,5 / 50 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	25 kA_eff
Limitazione corrente susseguente/ selettività	un fusibile da 35 A gG non interviene fino a 25 kA_eff (pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	160 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L1, L2, L3, N, PE 9) (min.)	1,5 mm² rigido / flessibile
Sezione di collegamento (L1, L2, L3, N, PE, 9) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	VDE
Contatti FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento per contatti FM	max. 1,5 mm²rigido / flessibile

Produkt 941406 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 941406.

Idź do sklepu internetowego

Nr kat. 941310 DSH TT 255

GTIN / EAN 4013364131798, Nr taryfy celnej (EU): 85363090, Waga brutto: 509.90 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Scaricatore combinato DEHNshield TT 255
Scaricatore combinato per reti TT e TN-S
con tensione nominale 230 / 400 V
Dimensioni: 4 unità
SPD Tipo 1 + Tipo 2 secondo CEI EN 61643-11
Ottimizzato nell'applicazione permette
un'esecuzione compatta per utilizzo in spazi ristretti
Tecnologia spinterometrica per la limitazione
della corrente susseguente
Indicazione di guasto
Tensione massima continuativa: 255 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 50 kA
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DSH TT 255
Art.: 941310
o similare.

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	160 A gG
Omologazioni	KEMA, VDE, UL
Dati tecnici aggiuntivi:	---------------------------------
Livello di protezione [L-PE] (U_P )	2,0 kV

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Efficacia di protezione coordinata energeticamente verso l'utenza finale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Energia specifica [L1+L2+L3+N-PE] (W/R)	625,00 kJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Energia specifica [L-N]/[N-PE] (W/R)	39,06 / 625,00 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 50 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Limitazione corrente susseguente/ selettività	un fusibile da 35 A gG non interviene fino a 25 kA_eff (pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	160 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (UT) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L1, L2, L3, N, PE 9) (min.)	1,5 mm² rigido / flessibile
Sezione di collegamento (L1, L2, L3, N, PE, 9) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE, UL
Dati tecnici aggiuntivi:	---------------------------------
Livello di protezione [L-PE] (U_P )	2,0 kV

Produkt 941310 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 941310.

Idź do sklepu internetowego

Nr kat. 941315 DSH TT 255 FM

GTIN / EAN 4013364275324, Nr taryfy celnej (EU): 85363090, Waga brutto: 508.80 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Scaricatore combinato DEHNshield TT 255 FM
Scaricatore combinato per reti TT e TN-S
con tensione nominale 230 / 400 V
Con contatto di scambio pulito per il telesegnalamento
Dimensioni: 4 unità
SPD Tipo 1 + Tipo 2 secondo CEI EN 61643-11
Ottimizzato nell'applicazione permette
un'esecuzione compatta per utilizzo in spazi ristretti
Tecnologia spinterometrica per la limitazione
della corrente susseguente
Indicazione di guasto
Tensione massima continuativa: 255 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 50 kA
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DSH TT 255 FM
Art.: 941315
o similare.

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	160 A gG
Omologazioni	KEMA, VDE
Contatti FM / forma contatto	scambio pulito
Dati tecnici aggiuntivi:	---------------------------------
Livello di protezione [L-PE] (U_P )	2,0 kV

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Efficacia di protezione coordinata energeticamente verso l'utenza finale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Energia specifica [L1+L2+L3+N-PE] (W/R)	625,00 kJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Energia specifica [L-N]/[N-PE] (W/R)	39,06 / 625,00 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 50 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Limitazione corrente susseguente/ selettività	un fusibile da 35 A gG non interviene fino a 25 kA_eff (pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	160 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (UT) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L1, L2, L3, N, PE 9) (min.)	1,5 mm² rigido / flessibile
Sezione di collegamento (L1, L2, L3, N, PE, 9) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatti FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento per contatti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
Livello di protezione [L-PE] (U_P )	2,0 kV

Produkt 941315 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 941315.

Idź do sklepu internetowego

Nr kat. 941316 DSH B TT 255 FM

GTIN / EAN 4013364328075, Nr taryfy celnej (EU): 85363090, Waga brutto: 510.00 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

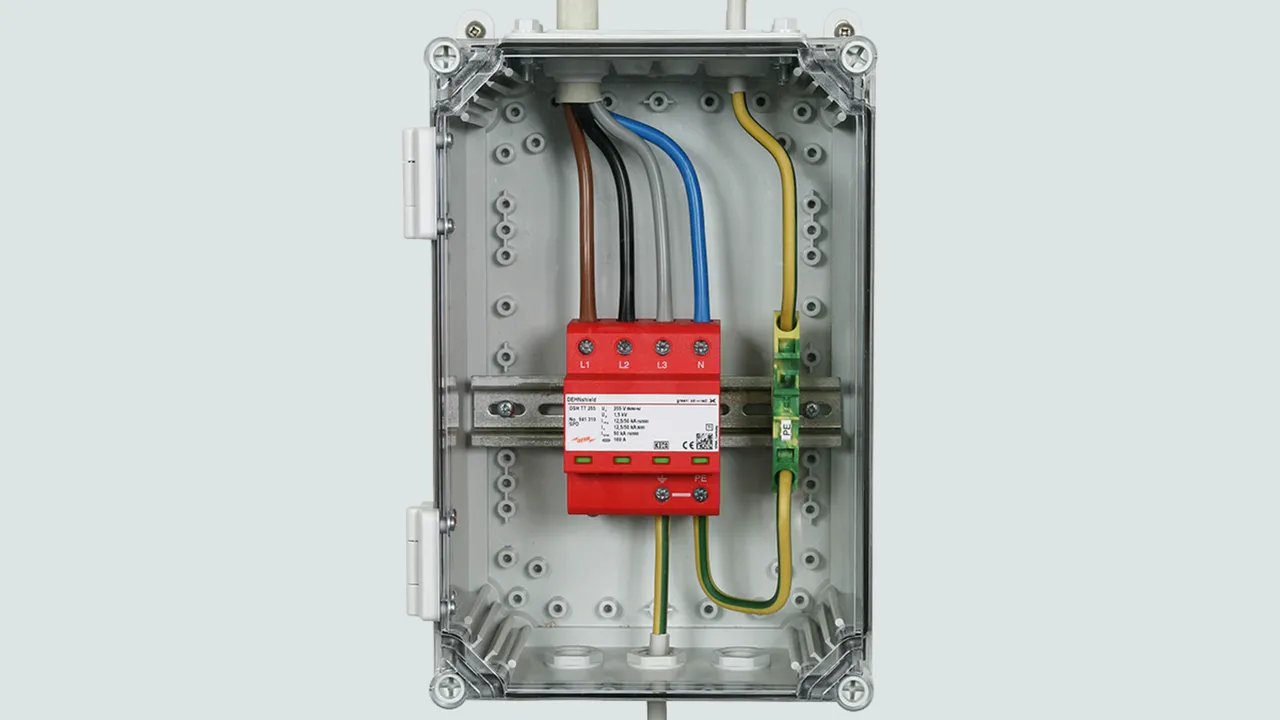

Scaricatore combinato DEHNshield B TT 255 FM
Scaricatore combinato a 4 poli per impianti TT
e TN (C) -S, largheza 4 unità
con contatto di telesegnalamento
Scaricatore Tipo 1+ Tipo 2 secondo CEI EN 61643-11
Soddisfa tutti i requisiti della CEI 64-8 e della DIN VDE 0100-443
Tecnologia spinterometrica con limitazione
di corrente susseguente
Visualizzazione di guasto
Tensione continua massima: 225 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350): 30 kA
Coordinazione energetica secondo DIN EN 62305-4
Scaricatore della famiglia Red/Line,
oltre che direttamente sull'apparecchio terminale

Fabbricato: DEHN
Tipo: DSH B TT 255 FM
Art.: 941316
o similare.

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5 / 30 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	160 A gG
Omologazioni	VDE
Contatti FM / forma contatto	scambio pulito
Dati tecnici aggiuntivi:	---------------------------------
Livello di protezione [L-PE] (U_P )	2,0 kV

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Efficacia di protezione coordinata energeticamente verso l'utenza finale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5 / 30 kA
Corrente impulsiva nominale di scarica (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 50 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Limitazione corrente susseguente/ selettività	un fusibile da 35 A gG non interviene fino a 25 kA_eff (pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	160 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (UT) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L1, L2, L3, N, PE 9) (min.)	1,5 mm² rigido / flessibile
Sezione di collegamento (L1, L2, L3, N, PE, 9) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	VDE
Contatti FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento per contatti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
Livello di protezione [L-PE] (U_P )	2,0 kV

Produkt 941316 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 941316.

Idź do sklepu internetowego

Nr kat. 941200 DSH TN 255

GTIN / EAN 4013364138209, Nr taryfy celnej (EU): 85363090, Waga brutto: 266.00 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Scaricatore combinato DEHNshield TN 255
Scaricatore combinato per reti monofase TN
con tensione nominale 230 V
Dimensioni: 2 unità
SPD Tipo 1 + Tipo 2 secondo CEI EN 61643-11
Ottimizzato nell'applicazione permette
un'esecuzione compatta per utilizzo in spazi ristretti
Tecnologia spinterometrica per la limitazione
della corrente susseguente
Indicazione di guasto
Tensione massima continuativa: 255 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 25 kA
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DSH TN 255
Art.: 941200
o similare.

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	25 kA
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	160 A gG
Omologazioni	KEMA, VDE, UL

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Efficacia di protezione coordinata energeticamente verso l'utenza finale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	25 kA
Energia specifica [L+N-PE] (W/R)	156,25 kJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Energia specifica [L,N-PE] (W/R)	39,06 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	12,5 / 25 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	25 kA_eff
Limitazione corrente susseguente/ selettività	un fusibile da 35 A gG non interviene fino a 25 kA_eff (pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	160 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L, N, PE, 9) (min.)	1,5 mm² rigido / flessibile
Sezione di collegamento (L, N, PE, 9) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, VDE, UL

Produkt 941200 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 941200.

Idź do sklepu internetowego

Nr kat. 941205 DSH TN 255 FM

GTIN / EAN 4013364289185, Nr taryfy celnej (EU): 85363090, Waga brutto: 276.00 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Scaricatore combinato DEHNshield TN 255
Scaricatore combinato bipolare per l'uso nei sistemi di rete TN 230/400 V
Dimensioni: 2 unità, con contatto di telesegnalamento
SPD Tipo 1 + Tipo 2 secondo CEI EN 61643-11
Applicazione ottimizzata per l'impiego in installazioni elettriche compatte
tecnologia a spinterometro per la limitazione della corrente susseguente
Indicazione di guasto
Tensione massima continuativa: 255 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 25 kA
Coordinamento energetico secondo CEI EN 62305-4 (VDE 0185-305-4)
per scaricatori della famiglia di prodotti Red/Line,
direttamente sull'utenza finale

Fabbricato: DEHN
Tipo: DSH TN 255 FM
Art.: 941205
o similare.

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	25 kA
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	160 A gG
Omologazioni	KEMA, VDE
Contatti FM / forma contatto	scambio pulito

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Efficacia di protezione coordinata energeticamente verso l'utenza finale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	25 kA
Energia specifica [L+N-PE] (W/R)	156,25 kJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Energia specifica [L,N-PE] (W/R)	39,06 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	12,5 / 25 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	25 kA_eff
Limitazione corrente susseguente/ selettività	un fusibile da 35 A gG non interviene fino a 25 kA_eff (pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	160 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L, N, PE, 9) (min.)	1,5 mm² rigido / flessibile
Sezione di collegamento (L, N, PE, 9) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatti FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento per contatti FM	max. 1,5 mm²rigido / flessibile

Produkt 941205 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 941205.

Idź do sklepu internetowego

Nr kat. 941206 DSH B TN 255 FM

GTIN / EAN 4013364373839, Nr taryfy celnej (EU): 85363090, Waga brutto: 276.00 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Scaricatore combinato DEHNshield B TN 255 FM
Scaricatore combinato bipolare per sistemi di rete TN 230/400 V
Dimensioni: 2 unità, con contatto di telesegnalamento
SPD Tipo 1 + Tipo 2 secondo CEI EN 61643-11
Soddisfa tutti i requisiti delle norme DIN VDE 0100-534 (CEI 64-8) e DIN VDE 0100-443
Tecnologia spinterometrica per la limitazione della corrente susseguente
Indicazione di guasto
Tensione massima continuativa: 255 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 15 kA
Coordinamento energetico secondo CEI EN 62305-4
per scaricatori della famiglia di prodotti Red/Line, direttamente sull'utenza finale

Fabbricato: DEHN
Tipo: DSH B TN 255 FM
Art.: 941206
o similare.

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	15 kA
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	160 A gG
Contatti FM / forma contatto	scambio pulito

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Efficacia di protezione coordinata energeticamente verso l'utenza finale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	15 kA
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Corrente impulsiva nominale di scarica (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	12,5 / 25 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	25 kA_eff
Limitazione corrente susseguente/ selettività	un fusibile da 35 A gG non interviene fino a 25 kA_eff (pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	160 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L, N, PE, 9) (min.)	1,5 mm² rigido / flessibile
Sezione di collegamento (L, N, PE, 9) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Contatti FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento per contatti FM	max. 1,5 mm²rigido / flessibile

Produkt 941206 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 941206.

Idź do sklepu internetowego

Nr kat. 941110 DSH TT 2P 255

GTIN / EAN 4013364137899, Nr taryfy celnej (EU): 85363090, Waga brutto: 291.00 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Scaricatore combinato DEHNshield TT 2P 255
Scaricatore combinato per reti monofase TT e TN
con tensione nominale 230 V
Dimensioni: 2 unità
SPD Tipo 1 + Tipo 2 secondo CEI EN 61643-11
Ottimizzato nell'applicazione permette
un'esecuzione compatta per utilizzo in spazi ristretti
Tecnologia spinterometrica per la
limitazione della corrente susseguente
Indicazione di guasto
Tensione massima continuativa: 255 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 25 kA
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DSH TT 2P 255
Art.: 941110
o similare.

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	25 kA
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 25 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	160 A gG
Omologazioni	KEMA, VDE, UL
Dati tecnici aggiuntivi:	---------------------------------
Livello di protezione [L-PE] (U_P )	2,0 kV

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Efficacia di protezione coordinata energeticamente verso l'utenza finale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	25 kA
Energia specifica [L+N-PE] (W/R)	156,25 kJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 25 kA
Energia specifica [L-N]/[N-PE] (W/R)	39,06 / 156,25 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 25 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Limitazione corrente susseguente/ selettività	un fusibile da 35 A gG non interviene fino a 25 kA_eff (pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	160 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (UT) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L, N, PE, 9) (min.)	1,5 mm² rigido / flessbile
Sezione di collegamento (L, N, PE, 9) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, VDE, UL
Dati tecnici aggiuntivi:	---------------------------------
Livello di protezione [L-PE] (U_P )	2,0 kV

Produkt 941110 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 941110.

Idź do sklepu internetowego

Nr kat. 941115 DSH TT 2P 255 FM

GTIN / EAN 4013364289208, Nr taryfy celnej (EU): 85363090, Waga brutto: 301.00 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Scaricatore combinato DEHNshield TT 2P 255 FN
Scaricatore combinato per reti monofase TT e TN
con tensione nominale 230 V
Dimensioni: 2 unità, il controllo a distanza
SPD Tipo 1 + Tipo 2 secondo CEI EN 61643-11
Ottimizzato nell'applicazione permette
un'esecuzione compatta per utilizzo in spazi ristretti
Tecnologia spinterometrica per la
limitazione della corrente susseguente
Indicazione di guasto
Tensione massima continuativa: 255 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 25 kA
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DSH TT 2P 255 FM
Art.: 941115
o similare.

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	25 kA
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 25 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	160 A gG
Omologazioni	KEMA, VDE
Contatti FM / forma contatto	scambio pulito
Dati tecnici aggiuntivi:	---------------------------------
Livello di protezione [L-PE] (U_P )	2,0 kV

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Efficacia di protezione coordinata energeticamente verso l'utenza finale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	25 kA
Energia specifica [L+N-PE] (W/R)	156,25 kJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 25 kA
Energia specifica [L-N]/[N-PE] (W/R)	39,06 / 156,25 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 25 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Limitazione corrente susseguente/ selettività	un fusibile da 35 A gG non interviene fino a 25 kA_eff (pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	160 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (UT) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L, N, PE, 9) (min.)	1,5 mm² rigido / flessbile
Sezione di collegamento (L, N, PE, 9) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatti FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento per contatti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
Livello di protezione [L-PE] (U_P )	2,0 kV

Produkt 941115 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 941115.

Idź do sklepu internetowego

Nr kat. 941116 DSH B TT 2P 255 FM

GTIN / EAN 4013364373235, Nr taryfy celnej (EU): 85363090, Waga brutto: 301.00 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Scaricatore combinato DEHNshield B TT 2P 255 FM
Scaricatore combinato bipolare per sistemi di rete TN 230/400 V
Dimensioni: 2 unità, con contatto di telesegnalamento
SPD Tipo 1 + Tipo 2 secondo CEI EN 61643-11
Soddisfa tutti i requisiti delle norme DIN VDE 0100-534 (CEI 64-8) e DIN VDE 0100-443
Tecnologia spinterometrica per la limitazione della corrente susseguente
Indicazione di guasto
Tensione massima continuativa: 255 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 15 kA
Coordinamento energetico secondo CEI EN 62305-4
per scaricatori della famiglia di prodotti Red/Line, direttamente sull'utenza finale

Fabbricato: DEHN
Tipo: DSH B TT 2P 255 FM
Art.: 941116
o similare.

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	15 kA
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5 / 15 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	160 A gG
Contatti FM / forma contatto	scambio pulito
Dati tecnici aggiuntivi:	---------------------------------
Livello di protezione [L-PE] (U_P )	2,0 kV

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Efficacia di protezione coordinata energeticamente verso l'utenza finale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	15 kA
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5 / 15 kA
Corrente impulsiva nominale di scarica (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 25 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Limitazione corrente susseguente/ selettività	un fusibile da 35 A gG non interviene fino a 25 kA_eff (pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	160 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (UT) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L, N, PE, 9) (min.)	1,5 mm² rigido / flessbile
Sezione di collegamento (L, N, PE, 9) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Contatti FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento per contatti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
Livello di protezione [L-PE] (U_P )	2,0 kV

Produkt 941116 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 941116.

Idź do sklepu internetowego

DEHNshield

Szczegóły

DEHNshield TNC

Nr kat. 941300 DSH TNC 255

Nie masz uprawnień, by pobrać 941300.stp

Nie masz uprawnień, by pobrać 941300.igs

Nie masz uprawnień, by pobrać 941300.jt

Nie masz uprawnień, by pobrać 941300.dwg

Nie masz uprawnień, by pobrać 941300m_E.dxf

Nie masz uprawnień, by pobrać DEHN.941300.wspak

Nie masz uprawnień, by pobrać 941300_eplan.zip

Funkcja falochronu

Produkt 941300 został dodany do notatnika.

Do koszyka dodano produkt 941300.

DEHNshield TNC FM

Nr kat. 941305 DSH TNC 255 FM

Nie masz uprawnień, by pobrać 941305.stp

Nie masz uprawnień, by pobrać 941305.igs

Nie masz uprawnień, by pobrać 941305.jt

Nie masz uprawnień, by pobrać 941305.dwg

Nie masz uprawnień, by pobrać 941305+306m_E.dxf

Nie masz uprawnień, by pobrać DEHN.941305.wspak

Nie masz uprawnień, by pobrać DEHN.941305.edz

Funkcja falochronu

Produkt 941305 został dodany do notatnika.

Do koszyka dodano produkt 941305.

DEHNshield TNC Basic FM

Nr kat. 941306 DSH B TNC 255 FM

Nie masz uprawnień, by pobrać 941305.stp

Nie masz uprawnień, by pobrać 941305.igs

Nie masz uprawnień, by pobrać 941305.jt

Nie masz uprawnień, by pobrać 941305.dwg

Nie masz uprawnień, by pobrać 941305+306m_E.dxf

Nie masz uprawnień, by pobrać DEHN.941306.wspak

Nie masz uprawnień, by pobrać DEHN.941306.edz

Funkcja falochronu

Produkt 941306 został dodany do notatnika.

Do koszyka dodano produkt 941306.

DEHNshield TNS

Nr kat. 941400 DSH TNS 255

Nie masz uprawnień, by pobrać 941400.stp

Nie masz uprawnień, by pobrać 941400.igs

Nie masz uprawnień, by pobrać 941400.jt

Nie masz uprawnień, by pobrać 941400.dwg

Nie masz uprawnień, by pobrać 941310+400m_E.dxf

Nie masz uprawnień, by pobrać DEHN.941400.wspak

Nie masz uprawnień, by pobrać 941400_eplan.zip

Funkcja falochronu

Produkt 941400 został dodany do notatnika.

Do koszyka dodano produkt 941400.

DEHNshield TNS FM

Nr kat. 941405 DSH TNS 255 FM

Nie masz uprawnień, by pobrać 941315.stp

Nie masz uprawnień, by pobrać 941315.igs

Nie masz uprawnień, by pobrać 941315.jt

Nie masz uprawnień, by pobrać 941315.dwg

Nie masz uprawnień, by pobrać 941315+316+405+406m_E.dxf

Nie masz uprawnień, by pobrać DEHN.941405.wspak

Nie masz uprawnień, by pobrać 941315_eplan.zip

Funkcja falochronu

Produkt 941405 został dodany do notatnika.

Do koszyka dodano produkt 941405.

DEHNshield TNS Basic FM

Nr kat. 941406 DSH B TNS 255 FM

Nie masz uprawnień, by pobrać 941315.stp

Nie masz uprawnień, by pobrać 941315.jt

Nie masz uprawnień, by pobrać 941315.jt

Nie masz uprawnień, by pobrać 941315.dwg

Nie masz uprawnień, by pobrać 941315+316+405+406m_E.dxf

Nie masz uprawnień, by pobrać DEHN.941406.wspak

Nie masz uprawnień, by pobrać 941315_eplan.zip

Funkcja falochronu

Produkt 941406 został dodany do notatnika.

Do koszyka dodano produkt 941406.

DEHNshield TT

Nr kat. 941310 DSH TT 255

Nie masz uprawnień, by pobrać 941400.stp

Nie masz uprawnień, by pobrać 941400.igs

Nie masz uprawnień, by pobrać 941400.jt

Nie masz uprawnień, by pobrać 941400.dwg
