Elementi di connessione per conduttura HVI long

Set di fissaggio per conduttura HVI long Ø20 mm per posa interna al tubo

Elementi di connessione per attestare la conduttura HVI long su entrambe le estremità, per la realizzazione della connessione terminale della conduttura nel tubo portante (elemento terminale) ed elemento di connessione per il collegamento ad altri parti della protezione esterna dai fulmini o dell’impianto di messa a terra (sono compresi due tubi termorestringenti).

Questi elementi di connessione possono essere utilizzati con i tubi portanti per HVI long.

1 Produkt

Nr kat. 819145 HVI LO ASS RIV KF 20 V2A

GTIN / EAN 4013364152533, Nr taryfy celnej (EU): 85359000, Waga brutto: 348.00 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Set di fissaggio per conduttura HVI long Ø20 mm
per posa interna al tub
Materiale: INOX
Connessione: perno Ø10 mm, L 50 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI LO ASS RIV KF 20 V2A
Art.: 819145
o similare.

Certyfikaty



Dane techniczne

Materiale INOX
Connessione perno Ø10 mm, L 50 mm
Diametro Ø elemento di connessione 23 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819145 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819145.

Idź do sklepu internetowego

Set di fissaggio per conduttura HVI long Ø20 mm per posa esterna al tubo

Elementi di connessione per la terminazione della conduttura HVI long su entrambe le estremità, per la realizzazione della connessione terminale della conduttura all’esterno sul tubo portante (elemento terminale per piastra di connessione) ed elemento di connessione per il collegamento ad altri componenti della protezione esterna dai fulmini o dell’impianto di messa a terra (incl. due tubi termorestringenti).

Questi elementi di connessione possono essere utilizzati solo in combinazione con il set di fissaggio (n. art. 819 294) per i tubi portanti di HVI long.

1 Produkt

Nr kat. 819146 HVI LO ASS RAV KF 20 V2A

GTIN / EAN 4013364152540, Nr taryfy celnej (EU): 85359000, Waga brutto: 380.00 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Set di fissaggio per conduttura HVI long Ø20 mm per posa esterna al tubo
Materiale: INOX
Connessione: perno Ø10 mm, L 50 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI LO ASS RAV KF 20 V2A
Art.: 819146
o similare.



Dane techniczne

Materiale INOX
Connessione perno Ø10 mm, L 50 mm
Diametro Ø elemento di connessione 23 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819146 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819146.

Idź do sklepu internetowego

Elementi di connessione (elemento terminale) per conduttura HVI long Ø20 mm per posa esterna al tubo

Elemento di connessione per la terminazione della conduttura HVI long, per la realizzazione della connessione terminale della conduttura all’esterno sul tubo portante (elemento terminale per piastra di connessione, incl. un tubo termorestringente).

1 Produkt

Nr kat. 819197 AEA KO KF HVI 20 SW V2A

GTIN / EAN 4013364222236, Nr taryfy celnej (EU): 85359000, Waga brutto: 195.98 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Elemento di connessione (elemento terminale) per la terminazione della conduttura HVI long
Elemento di connessione per la terminazione della conduttura HVI long
per la realizzazione della connessione terminale della conduttura all’esterno
sul tubo portante (elemento terminale per piastra di connessione, incl. un tubo
termorestringente).
Materiale: INOX
Connessione: filetto M12
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: AEA KO KF HVI 20 SW V2A
Art.: 819197
o similare.

Certyfikaty



Dane techniczne

Materiale INOX
Connessione filetto M12
Diametro Ø elemento di connessione 23 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819197 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819197.

Idź do sklepu internetowego

Elementi di connessione per conduttura HVI long Ø20 mm

Elemento di connessione per la terminazione della conduttura HVI long, per la realizzazione della connessione terminale della conduttura per altre parti della protezione da fulmini esterna o dell’impianto di messa a terra (incl. un tubo termorestringente).

1 Produkt

Nr kat. 819199 AE BO10 KF HVI 20 SW V2A

GTIN / EAN 4013364222274, Nr taryfy celnej (EU): 85359000, Waga brutto: 196.00 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Elemento di connessione per la terminazione della conduttura HVI long D 20 mm
Elemento di connessione per la terminazione della conduttura HVI long
per la realizzazione della connessione terminale della conduttura per
altre parti della protezione da fulmini esterna o
dell’impianto di messa a terra (incl. un tubo termorestringente).
Materiale: INOX
Connessione: perno Ø10 mm, L 50 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: AE BO10 KF HVI 20 SW V2A
Art.: 819199
o similare.

Certyfikaty



Dane techniczne

Materiale INOX
Connessione perno Ø10 mm, L 50 mm
Diametro Ø elemento di connessione 23 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819199 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819199.

Idź do sklepu internetowego

Set di fissaggio per conduttura HVI long Ø23 mm per posa interna al tubo

Elementi di connessione per la terminazione della conduttura HVI long su entrambe le estremità; per la realizzazione della connessione terminale della conduttura nel tubo portante (elemento terminale) ed elemento di connessione per il collegamento ad altri componenti della protezione dai fulmini esterna o dell’impianto di messa a terra (compresi quattro tubi termorestringenti, 2 neri, 2 grigi).

Questi elementi di connessione possono essere utilizzati con i tubi portanti per HVI long.

1 Produkt

Nr kat. 819147 HVI LO ASS RIV KF 23 V2A

GTIN / EAN 4013364152557, Nr taryfy celnej (EU): 85359000, Waga brutto: 360.01 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Set di fissaggio per conduttura HVI long Ø23 mm per posa interna al tubo
Elementi di connessione per attestare la conduttura HVI long su entrambe le estremità
Materiale: INOX
Connessione: perno Ø10 mm, L 50 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI LO ASS RIV KF 23 V2A
Art.: 819147
o similare.

Certyfikaty



Dane techniczne

Materiale INOX
Connessione perno Ø10 mm, L 50 mm
Diametro Ø elemento di connessione 23 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819147 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819147.

Idź do sklepu internetowego

Set di fissaggio per conduttura HVI long Ø23 mm per posa esterna al tubo

Elementi di connessione per la terminazione della conduttura HVI long su entrambe le estremità, per la realizzazione della connessione terminale della conduttura all’esterno sul tubo portante (elemento terminale per piastra di connessione) ed elemento di connessione per il collegamento ad altri componenti della protezione dai fulmini esterna o dell’impianto di messa a terra (incl. quattro tubi termorestringenti, 2 neri, 2 grigi).
Questi elementi di connessione possono essere utilizzati solo in combinazione con il set di fissaggio (art. n. 819 294) e con i tubi portanti di HVI long.

1 Produkt

Nr kat. 819148 HVI LO ASS RAV KF 23 V2A

GTIN / EAN 4013364152564, Nr taryfy celnej (EU): 85359000, Waga brutto: 388.00 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Set di connessione per conduttura HVI long D 23 mm
per posa all’esterno del tubo acciaio inox
Elementi di connessione per la terminazione della
conduttura HVI long su entrambe le estremità;
per la realizzazione della connessione terminale della conduttura
all’esterno sul tubo portante (elemento terminale per piastra di connessione)
ed elemento di connessione per altri componenti della
protezione esterna da fulmini o dell’impianto di messa a terra
(incl. quattro tubi termorestringenti, 2 neri e
2 grigi).
Materiale: INOX
Connessione: perno Ø10 mm, L 50 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI LO ASS RAV KF 23 V2A
Art.: 819148
o similare.

Certyfikaty



Dane techniczne

Materiale INOX
Connessione perno Ø10 mm, L 50 mm
Diametro Ø elemento di connessione 23 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819148 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819148.

Idź do sklepu internetowego

Elementi di connessione (elemento terminale) per conduttura HVI long Ø23 mm per posa esterna al tubo

Elemento di connessione per la terminazione della conduttura HVI long, per la realizzazione della connessione terminale della conduttura all’esterno sul tubo portante (elemento terminale per piastra di connessione, incl. due tubi termorestringenti, 1 nero, 1 grigio).

1 Produkt

Nr kat. 819196 AEA KO KF HVI 23 GR V2A

GTIN / EAN 4013364222229, Nr taryfy celnej (EU): 85359000, Waga brutto: 195.50 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Elemento di connessione (elemento terminale) D 23 mm posa all’esterno del tubo acciaio inox
Elemento di connessione per la terminazione della conduttura HVI long
per la realizzazione della connessione terminale della conduttura all’esterno
sul tubo portante (elemento terminale per piastra di connessione,
incl. due tubi termorestringenti).
Materiale: INOX
Connessione: filetto M12
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: AEA KO KF HVI 23 GR V2A
Art.: 819196
o similare.

Certyfikaty



Dane techniczne

Materiale INOX
Connessione filetto M12
Diametro Ø elemento di connessione 23 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819196 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819196.

Idź do sklepu internetowego

Elementi di connessione per conduttura HVI long Ø23 mm

Elemento di connessione per la terminazione della conduttura HVI long, per la realizzazione della connessione terminale della conduttura per altre parti della protezione dai fulmini esterna o dell’impianto di messa a terra (incl. due tubi termorestringenti, 1 nero, 1 grigio).

1 Produkt

Nr kat. 819198 AE BO10 KF HVI 23 GR V2A

GTIN / EAN 4013364222250, Nr taryfy celnej (EU): 85359000, Waga brutto: 202.00 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Elemento di connessione per conduttura HVI long D 23 mm acciaio inox
Elemento di connessione per la terminazione della conduttura HVI long
per la realizzazione della connessione terminale della conduttura per
altre parti della protezione da fulmini esterna o
dell’impianto di messa a terra (incl. due tubi termorestringenti).
Materiale: INOX
Connessione: perno Ø10 mm, L 50 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: AE BO10 KF HVI 23 GR V2A
Art.: 819198
o similare.

Certyfikaty



Dane techniczne

Materiale INOX
Connessione perno Ø10 mm, L 50 mm
Diametro Ø elemento di connessione 23 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819198 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819198.

Idź do sklepu internetowego

Set di fissaggio per conduttura HVI long nero / grigio

Set di fissaggio per il montaggio della conduttura HVI long sui tubi portanti HVI long, composto da piastra di connessione (quadrupla, compresi due dadi zigrinati) e anello di fissaggio con quattro staffe portafilo fessurate (Ø 20 mm) per la connessione terminale (comprese due fascette con semigusci di supporto in materiale plastico).

1 Produkt

Nr kat. 819294 BFS D61 4X20

GTIN / EAN 4013364152571, Nr taryfy celnej (EU): 85389099, Waga brutto: 780.80 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

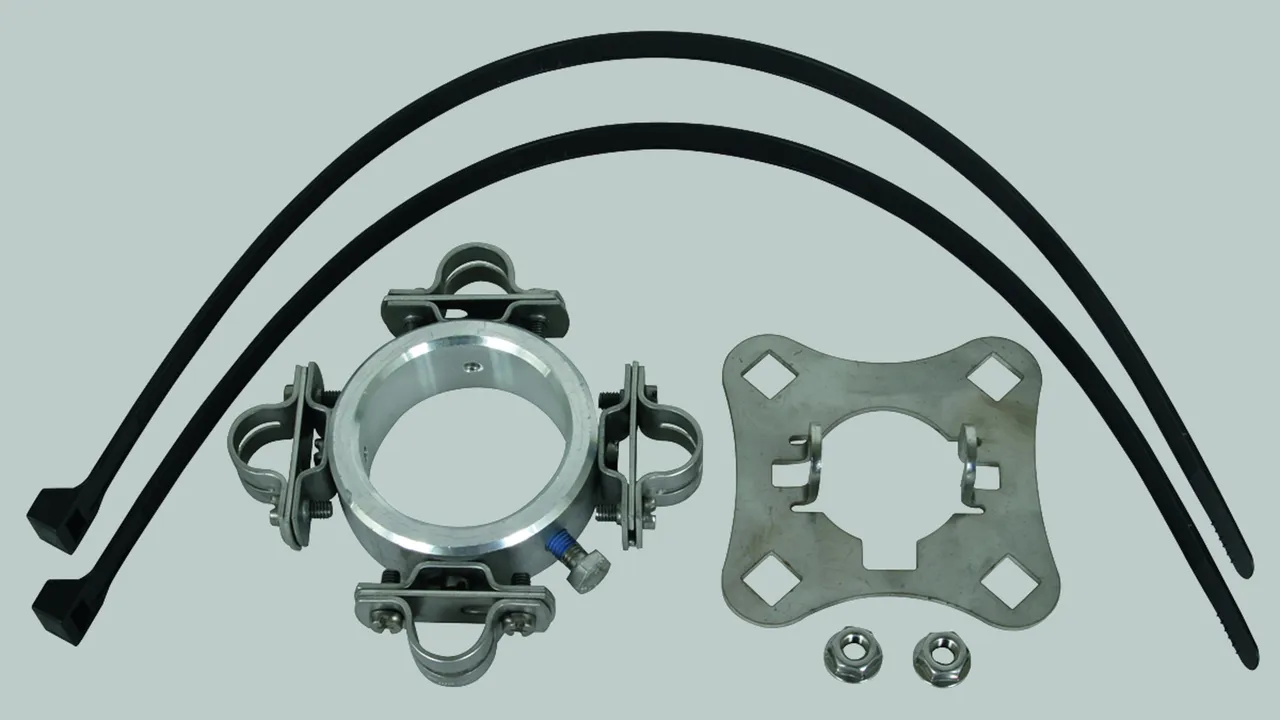

Set di fissaggio per la conduttura HVI long
Set di fissaggio per il montaggio della conduttura HVI long
sui tubi portanti composto da piastra di connessione
(4 passaggi, compresi due dadi zigrinati) e anello di fissaggio
con quattro staffe portafilo a fessura (D 20 mm)
per il terminale (comprese due fascette nella confezione)
Materiale: INOX / Al
Campo di serraggio piastra di connessione: foro quadro 13 mm
Altezza staffa portafilo: 4 x 20 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: BFS D61 4X20
Art.: 819294
o similare.

Certyfikaty



Dane techniczne

Materiale INOX / Al
Campo di serraggio piastra di connessione foro quadro 13 mm
Altezza staffa portafilo 4 x 20 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819294 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819294.

Idź do sklepu internetowego

Elemento di connessione PA per conduttura HVI long

Per la riduzione del campo elettrico della conduttura HVI long in prossimità del terminale.
Superficie di contatto a fessura speciale per il contatto elettrico del rivestimento semiconduttore.

1 Produkt

Nr kat. 410229 PAE 20 23 AB11 V2A

GTIN / EAN 4013364107731, Nr taryfy celnej (EU): 85359000, Waga brutto: 72.00 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Elemento di connessione PA per conduttura HVI long INOX
Elemento di connessione PA per conduttura HVI long per la riduzione
del campo elettrico della conduttura HVI long in prossimità del terminale
Superficie di contatto a fessura speciale
per il contatto elettrico del rivestimento semiconduttore
Materiale: INOX
Campo di serraggio Ø: 20 mm
Connessione foro Ø: 11 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: PAE 20 23 AB11 V2A
Art.: 410229
o similare.

Certyfikaty



Dane techniczne

Materiale INOX
Campo di serraggio Ø 20 mm
Connessione foro Ø 11 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 410229 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 410229.

Idź do sklepu internetowego

Piasta di connessione

Piastra di connessione (4 passaggi, compresi due dadi zigrinati) per il montaggio della conduttura HVI long sul tubo portante Ø50 mm (p. es. Art. 105 330, 105 331, 105 332, 105 333).

1 Produkt

Nr kat. 819288 AP SR D50 4AE HVI V2A

GTIN / EAN 4013364236479, Nr taryfy celnej (EU): 85389099, Waga brutto: 176.00 g, Jednostka opakowaniowa: 1.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Piasta di connessione INOX
Piastra di connessione (4 passaggi, compresi due dadi zigrinati)
per il montaggio della conduttura HVI long sul
tubo portante D 50 mm (p. es. Art. 105 330, 105 331, 105 332, 105 333).
Materiale: INOX
Campo di serraggio piastra di connessione: foro quadro 13
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: AP SR D50 4AE HVI V2A
Art.: 819288
o similare.

Certyfikaty



Dane techniczne

Materiale INOX
Campo di serraggio piastra di connessione foro quadro 13
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819288 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819288.

Idź do sklepu internetowego

Guaina fonoassorbente per tubo portante

1 Produkt

Nr kat. 819235 SCHIRM HVI SCH RED

GTIN / EAN 4013364477216, Nr taryfy celnej (EU): 85389099, Waga brutto: 109.60 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Manicotto per tubo portante per la riduzione del rumore
per conduttura HVI long a posa interna
Ø20 mm e Ø23 mm nel tubo portante.
Materiale: Materiale plastico
Utilizzabile per: HVI long nera e HVI long grigia
Diametro Ø conduttura: 20 / 23 mm

Fabbricato: DEHN
Tipo: SCHIRM HVI SCH RED
Art.: 819235
o similare.

Certyfikaty



Dane techniczne

Materiale Materiale plastico
Utilizzabile per HVI long nera e HVI long grigia
Diametro Ø conduttura 20 / 23 mm

Produkt 819235 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819235.

Idź do sklepu internetowego
Powrót na górę
