Nr kat. 319201 KS 8.10 8.10 FL30 ZP STTZN

GTIN / EAN 4013364024519, Nr taryfy celnej (EU): 85359000, Waga brutto: 324.00 g, Jednostka opakowaniowa: 25.00 pz.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

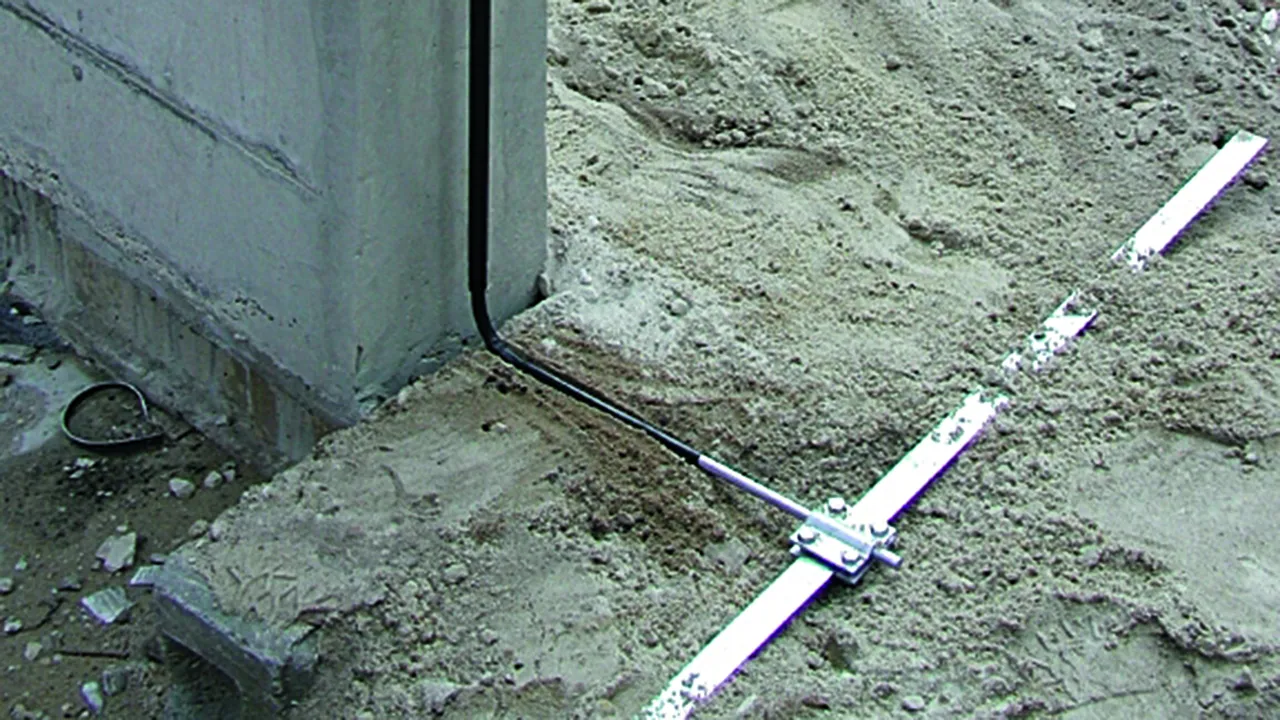

Morsetti a croce con piastra intermedia per conduttori a sezione tonda e a sezione piatta in Fe/tZn
Morsetti a croce per collegamenti fuori terra e
sotto terra
per il collegamento di conduttori
disposti a croce, in parallelo e a "T"
Materiale morsetto: Fe/tZn
Campo di serraggio Td/Td: 8-10 / 8-10 mm
Campo di serraggio Td/Pt: 8-10 / 30 mm
Campo di serraggio Pt/Pt: 30 / 30 mm
Materiale vite / dado: Fe/tZn
Piastra intermedia: sì
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: KS 8.10 8.10 FL30 ZP STTZN
Art.: 319201
o similare.

Certyfikaty

Dane techniczne

Materiale morsetto	Fe/tZn
Campo di serraggio Td/Td	8-10 / 8-10 mm
Campo di serraggio Td/Pt	8-10 / 30 mm
Campo di serraggio Pt/Pt	30 / 30 mm
Dimensioni	60 x 60 x 3 mm
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	Fe/tZn
Campo di serraggio Td/Td	8-10 / 8-10 mm
Campo di serraggio Td/Pt	8-10 / 30 mm
Campo di serraggio Pt/Pt	30 / 30 mm
Vite	di M8 x 25 mm
Materiale vite / dado	Fe/tZn
Dimensioni	60 x 60 x 3 mm
Piastra intermedia	sì
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
Rivestimento in zinco secondo DIN EN 1461	~50 µm
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Produkt 319201 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 319201.

Idź do sklepu internetowego

Nr kat. 319207 KS 8.10 8.10 FL30 ZP CU

GTIN / EAN 4013364020047, Nr taryfy celnej (EU): 85359000, Waga brutto: 353.00 g, Jednostka opakowaniowa: 25.00 pz.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Morsetti a croce con piastra intermedia per conduttori a sezione tonda e a sezione piatta in rame
Morsetti a croce per collegamenti fuori terra e
sotto terra
per il collegamento di conduttori
disposti a croce, in parallelo e a "T"
Materiale morsetto: Cu
Campo di serraggio Td/Td: 8-10 / 8-10 mm
Campo di serraggio Td/Pt: 8-10 / 30 mm
Campo di serraggio Pt/Pt: 30 / 30 mm
Materiale vite / dado: INOX (AISI 316)
Materiale n.: 1.4571 / 1.4404 / 1.4401
Piastra intermedia: sì
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: KS 8.10 8.10 FL30 ZP CU
Art.: 319207
o similare.

Certyfikaty

Dane techniczne

Materiale morsetto	Cu
Campo di serraggio Td/Td	8-10 / 8-10 mm
Campo di serraggio Td/Pt	8-10 / 30 mm
Campo di serraggio Pt/Pt	30 / 30 mm
Campo di serraggio (semirigido / cordato)	35-70 mm²
Dimensioni	60 x 60 x 3 mm
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	29 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	Cu
Campo di serraggio Td/Td	8-10 / 8-10 mm
Campo di serraggio Td/Pt	8-10 / 30 mm
Campo di serraggio Pt/Pt	30 / 30 mm
Campo di serraggio (semirigido / cordato)	35-70 mm²
Vite	di M8 x 25 mm
Materiale vite / dado	INOX (AISI 316)
Materiale n.	1.4571 / 1.4404 / 1.4401
Dimensioni	60 x 60 x 3 mm
Piastra intermedia	sì
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	29 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Produkt 319207 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 319207.

Idź do sklepu internetowego

Nr kat. 319209 KS 8.10 8.10 FL30 ZP V4A

GTIN / EAN 4013364035980, Nr taryfy celnej (EU): 85359000, Waga brutto: 316.90 g, Jednostka opakowaniowa: 25.00 pz.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Morsetti a croce con piastra intermedia per conduttori a sezione tonda e a sezione piatta NIRO (V4A)
Morsetti a croce per collegamenti fuori terra e
sotto terra
per il collegamento di conduttori
disposti a croce, in parallelo e a "T"

Materiale morsetto: INOX (V4A)
Campo di serraggio Td/Td: 8-10 / 8-10 mm
Campo di serraggio Td/Pt: 8-10 / 30 mm
Campo di serraggio Pt/Pt: 30 / 30 mm
Materiale vite / dado: INOX (V4A)
Materiale n.: 1.4571 / 1.4404 / 1.4401
Piastra intermedia: sì
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: KS 8.10 8.10 FL30 ZP V4A
Art.: 319209
o similare.

Certyfikaty

Dane techniczne

Materiale morsetto	INOX (V4A)
Campo di serraggio Td/Td	8-10 / 8-10 mm
Campo di serraggio Td/Pt	8-10 / 30 mm
Campo di serraggio Pt/Pt	30 / 30 mm
Campo di serraggio (semirigido / cordato)	35-70 mm²
Dimensioni	60 x 60 x 3 mm
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	INOX (V4A)
Campo di serraggio Td/Td	8-10 / 8-10 mm
Campo di serraggio Td/Pt	8-10 / 30 mm
Campo di serraggio Pt/Pt	30 / 30 mm
Campo di serraggio (semirigido / cordato)	35-70 mm²
Vite	di M8 x 25 mm
Materiale vite / dado	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
Dimensioni	60 x 60 x 3 mm
Piastra intermedia	sì
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Produkt 319209 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 319209.

Idź do sklepu internetowego

Nr kat. 321045 KS 8.10 FL40 STTZN

GTIN / EAN 4013364021518, Nr taryfy celnej (EU): 85359000, Waga brutto: 417.80 g, Jednostka opakowaniowa: 25.00 pz.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Morsetti a croce con piastra intermedia per conduttori a sezione tonda e a sezione piatta fino a 40 mm
Morsetti a croce per collegamenti fuori terra e
sotto terra
per il collegamento di conduttori
disposti a croce, in parallelo e a "T"
Materiale morsetto: Fe/tZn
Campo di serraggio Td/Pt: 8-10 / 30-40 mm
Campo di serraggio Pt/Pt: 30-40 / 30-40 mm
Materiale vite / dado: Fe/tZn
Piastra intermedia: sì
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: KS 8.10 FL40 STTZN
Art.: 321045
o similare.

Certyfikaty

Dane techniczne

Materiale morsetto	Fe/tZn
Campo di serraggio Td/Pt	8-10 / 30-40 mm
Campo di serraggio Pt/Pt	30-40 / 30-40 mm
Dimensioni	70 x 70 x 3 mm
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	Fe/tZn
Campo di serraggio Td/Pt	8-10 / 30-40 mm
Campo di serraggio Pt/Pt	30-40 / 30-40 mm
Vite	di M8 x 30 mm
Materiale vite / dado	Fe/tZn
Dimensioni	70 x 70 x 3 mm
Piastra intermedia	sì
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Rivestimento in zinco secondo DIN EN 1461	~50 µm
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Produkt 321045 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 321045.

Idź do sklepu internetowego

Nr kat. 321047 KS 8.10 FL40 CU

GTIN / EAN 4013364021525, Nr taryfy celnej (EU): 85359000, Waga brutto: 457.80 g, Jednostka opakowaniowa: 25.00 pz.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Morsetti a croce con piastra intermedia per conduttori a sezione tonda e a sezione piatta fino a 40 mm
Morsetti a croce per collegamenti fuori terra e
sotto terra
per il collegamento di conduttori
disposti a croce, in parallelo e a "T"
Materiale morsetto: Cu
Campo di serraggio Td/Pt: 8-10 / 30-40 mm
Campo di serraggio Pt/Pt: 30-40 / 30-40 mm
Materiale vite / dado: INOX (V4A)
Materiale n.: 1.4571 / 1.4404 / 1.4401
Piastra intermedia: sì
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: KS 8.10 FL40 CU
Art.: 321047
o similare.

Certyfikaty

Dane techniczne

Materiale morsetto	Cu
Campo di serraggio Td/Pt	8-10 / 30-40 mm
Campo di serraggio Pt/Pt	30-40 / 30-40 mm
Campo di serraggio (semirigido / cordato)	35-120 mm²
Dimensioni	70 x 70 x 3 mm
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	35,1 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	Cu
Campo di serraggio Td/Pt	8-10 / 30-40 mm
Campo di serraggio Pt/Pt	30-40 / 30-40 mm
Campo di serraggio (semirigido / cordato)	35-120 mm²
Vite	di M8 x 30 mm
Materiale vite / dado	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
Dimensioni	70 x 70 x 3 mm
Piastra intermedia	sì
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	35,1 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Produkt 321047 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 321047.

Idź do sklepu internetowego

Nr kat. 319229 KS 7.10 7.10 FL40 ZP V4A

GTIN / EAN 4013364108752, Nr taryfy celnej (EU): 85359000, Waga brutto: 413.80 g, Jednostka opakowaniowa: 25.00 pz.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Morsetti a croce con piastra intermedia per due conduttori a sezione tonda e a sezione piatta fino a 40 mm
Morsetti a croce per collegamenti fuori terra e
sotto terra
per il collegamento di conduttori
disposti a croce, in parallelo e a "T"
con piastra intermedia per
sezione tonda e piatta fino a 40 mm
Materiale morsetto: INOX (V4A)
Campo di serraggio Td/Td: 7-10 / 7-10 mm
Campo di serraggio Td/Pt: 7-10 / 30-40 mm
Campo di serraggio Pt/Pt: 30-40 / 30-40 mm
Materiale vite / dado: INOX (V4A)
Materiale n.: 1.4571 / 1.4404 / 1.4401
Piastra intermedia: sì
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: KS 7.10 7.10 FL40 ZP V4A
Art.: 319229
o similare.

Certyfikaty

Dane techniczne

Materiale morsetto	INOX (V4A)
Campo di serraggio Td/Td	7-10 / 7-10 mm
Campo di serraggio Td/Pt	7-10 / 30-40 mm
Campo di serraggio Pt/Pt	30-40 / 30-40 mm
Campo di serraggio (semirigido / cordato)	35-95 mm²
Dimensioni	70 x 70 x 3 mm
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	5,0 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	INOX (V4A)
Campo di serraggio Td/Td	7-10 / 7-10 mm
Campo di serraggio Td/Pt	7-10 / 30-40 mm
Campo di serraggio Pt/Pt	30-40 / 30-40 mm
Campo di serraggio (semirigido / cordato)	35-95 mm²
Vite	di M8 x 30 mm
Materiale vite / dado	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
Dimensioni	70 x 70 x 3 mm
Piastra intermedia	sì
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	5,0 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Produkt 319229 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 319229.

Idź do sklepu internetowego

Nr kat. 319202 KS 8.10 16 FL30 ZP STTZN

GTIN / EAN 4013364024526, Nr taryfy celnej (EU): 85359000, Waga brutto: 337.80 g, Jednostka opakowaniowa: 25.00 pz.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Morsetti a croce con piastra intermedia per adduzioni a terra / aste di captazione
Morsetti a croce per collegamenti fuori terra e
sotto terra
per il collegamento di conduttori
disposti a croce, in parallelo e a "T"
con aste di adduzione a terra o di captazione
Materiale morsetto: Fe/tZn
Campo di serraggio Td/Td: 16/8-16 mm
Campo di serraggio Td/Pt: 16 / 30 mm
Materiale vite / dado: Fe/tZn
Piastra intermedia: sì
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: KS 8.10 16 FL30 ZP STTZN
Art.: 319202
o similare.

Certyfikaty

Dane techniczne

Materiale morsetto	Fe/tZn
Campo di serraggio Td/Td	16/8-16 mm
Campo di serraggio Td/Pt	16 / 30 mm
Dimensioni	60 x 60 x 3 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	Fe/tZn
Campo di serraggio Td/Td	16/8-16 mm
Campo di serraggio Td/Pt	16 / 30 mm
Vite	di M8 x 25 mm
Materiale vite / dado	Fe/tZn
Dimensioni	60 x 60 x 3 mm
Piastra intermedia	sì
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Rivestimento in zinco secondo DIN EN 1461	~50 µm
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Produkt 319202 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 319202.

Idź do sklepu internetowego

Nr kat. 319219 KS 8.10 16 FL30 ZP V4A

GTIN / EAN 4013364069916, Nr taryfy celnej (EU): 85359000, Waga brutto: 323.90 g, Jednostka opakowaniowa: 25.00 pz.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Morsetti a croce con piastra intermedia per adduzioni a terra / aste di captazione
Morsetti a croce per collegamenti fuori terra e
sotto terra
per il collegamento di conduttori
disposti a croce, in parallelo e a "T"
con aste di adduzione a terra o di captazione
Materiale morsetto: INOX (V4A)
Campo di serraggio Td/Td: 16/8-10 mm
Campo di serraggio Td/Pt: 16 / 30 mm
Materiale vite / dado: INOX (V4A)
Materiale n.: 1.4571 / 1.4404 / 1.4401
Piastra intermedia: sì
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: KS 8.10 16 FL30 ZP V4A
Art.: 319219
o similare.

Certyfikaty

Dane techniczne

Materiale morsetto	INOX (V4A)
Campo di serraggio Td/Td	16/8-10 mm
Campo di serraggio Td/Pt	16 / 30 mm
Campo di serraggio (semirigido / cordato)	35-120 mm²
Dimensioni	60 x 60 x 3 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	INOX (V4A)
Campo di serraggio Td/Td	16/8-10 mm
Campo di serraggio Td/Pt	16 / 30 mm
Campo di serraggio (semirigido / cordato)	35-120 mm²
Vite	di M8 x 25 mm
Materiale vite / dado	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
Dimensioni	60 x 60 x 3 mm
Piastra intermedia	sì
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Produkt 319219 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 319219.

Idź do sklepu internetowego

Nr kat. 318201 KS 8.10 FL30 STTZN

GTIN / EAN 4013364021464, Nr taryfy celnej (EU): 85359000, Waga brutto: 238.00 g, Jednostka opakowaniowa: 25.00 pz.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Morsetti a croce senza piastra intermedia per conduttori a sezione tonda e a sezione piatta in Fe/tZn
Morsetti a croce per collegamenti fuori terra e
sotto terra
per il collegamento di conduttori
disposti a croce, in parallelo e a "T"
Materiale morsetto: Fe/tZn
Campo di serraggio Td/Pt: 8-10 / 30 mm
Campo di serraggio Pt/Pt: 30 / 30 mm
Materiale vite / dado: Fe/tZn
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: KS 8.10 FL30 STTZN
Art.: 318201
o similare.

Certyfikaty

Dane techniczne

Materiale morsetto	Fe/tZn
Campo di serraggio Td/Pt	8-10 / 30 mm
Campo di serraggio Pt/Pt	30 / 30 mm
Dimensioni	60 x 60 x 3 mm
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	Fe/tZn
Campo di serraggio Td/Pt	8-10 / 30 mm
Campo di serraggio Pt/Pt	30 / 30 mm
Vite	di M8 x 25 mm
Materiale vite / dado	Fe/tZn
Dimensioni	60 x 60 x 3 mm
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
Rivestimento in zinco secondo DIN EN 1461	~50 µm
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Produkt 318201 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 318201.

Idź do sklepu internetowego

Nr kat. 318207 KS 8.10 FL30 CU

GTIN / EAN 4013364021488, Nr taryfy celnej (EU): 85359000, Waga brutto: 257.00 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Morsetti a croce senza piastra intermedia per conduttori a sezione tonda e a sezione piatta in rame
Morsetti a croce per collegamenti fuori terra e
sotto terra
per il collegamento di conduttori
disposti a croce, in parallelo e a "T"
Materiale morsetto: Cu
Campo di serraggio Td/Pt: 8-10 / 30 mm
Campo di serraggio Pt/Pt: 30 / 30 mm
Materiale vite / dado: INOX (V4A)
Materiale n.: 1.4571 / 1.4404 / 1.4401
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: KS 8.10 FL30 CU
Art.: 318207
o similare.

Certyfikaty

Dane techniczne

Materiale morsetto	Cu
Campo di serraggio Td/Pt	8-10 / 30 mm
Campo di serraggio Pt/Pt	30 / 30 mm
Campo di serraggio (semirigido / cordato)	35-120 mm²
Dimensioni	60 x 60 x 3 mm
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	29 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	Cu
Campo di serraggio Td/Pt	8-10 / 30 mm
Campo di serraggio Pt/Pt	30 / 30 mm
Campo di serraggio (semirigido / cordato)	35-120 mm²
Vite	di M8 x 25 mm
Materiale vite / dado	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
Dimensioni	60 x 60 x 3 mm
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	29 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Produkt 318207 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 318207.

Idź do sklepu internetowego

Nr kat. 318209 KS 8.10 FL30 V4A

GTIN / EAN 4013364035973, Nr taryfy celnej (EU): 85359000, Waga brutto: 249.40 g, Jednostka opakowaniowa: 25.00 pz.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Morsetti a croce senza piastra intermedia per conduttori a sezione tonda e a sezione piatta in acciaio INOX (V4A)
Morsetti a croce per collegamenti fuori terra e
sotto terra
per il collegamento di conduttori
disposti a croce, in parallelo e a "T"
Materiale morsetto: INOX (V4A)
Campo di serraggio Td/Pt: 8-10 / 30 mm
Campo di serraggio Pt/Pt: 30 / 30 mm
Materiale vite / dado: INOX (V4A)
Materiale n.: 1.4571 / 1.4404 / 1.4401
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: KS 8.10 FL30 V4A
Art.: 318209
o similare.

Certyfikaty

Dane techniczne

Materiale morsetto	INOX (V4A)
Campo di serraggio Td/Pt	8-10 / 30 mm
Campo di serraggio Pt/Pt	30 / 30 mm
Campo di serraggio (semirigido / cordato)	35-120 mm²
Dimensioni	60 x 60 x 3 mm
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,4 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	INOX (V4A)
Campo di serraggio Td/Pt	8-10 / 30 mm
Campo di serraggio Pt/Pt	30 / 30 mm
Campo di serraggio (semirigido / cordato)	35-120 mm²
Vite	di M8 x 25 mm
Materiale vite / dado	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
Dimensioni	60 x 60 x 3 mm
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,4 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Produkt 318209 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 318209.

Idź do sklepu internetowego

Nr kat. 318251 KS 8.10 8.10 FL30 STTZN

GTIN / EAN 4013364046559, Nr taryfy celnej (EU): 85359000, Waga brutto: 245.00 g, Jednostka opakowaniowa: 25.00 pz.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Morsetti a croce senza piastra intermedia per due conduttori a sezione tonda e a sezione piatta in Fe/tZn
Morsetti a croce per collegamenti fuori terra e
sotto terra
per il collegamento di conduttori
disposti a croce, in parallelo e a "T"
Materiale morsetto: Fe/tZn
Campo di serraggio Td/Td: 8-10 / 8-10 mm
Campo di serraggio Td/Pt: 8-10 / 30 mm
Campo di serraggio Pt/Pt: 30 / 30 mm
Materiale vite / dado: Fe/tZn
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: KS 8.10 8.10 FL30 STTZN
Art.: 318251
o similare.

Certyfikaty

Dane techniczne

Materiale morsetto	Fe/tZn
Campo di serraggio Td/Td	8-10 / 8-10 mm
Campo di serraggio Td/Pt	8-10 / 30 mm
Campo di serraggio Pt/Pt	30 / 30 mm
Dimensioni	60 x 60 x 3 mm
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	Fe/tZn
Campo di serraggio Td/Td	8-10 / 8-10 mm
Campo di serraggio Td/Pt	8-10 / 30 mm
Campo di serraggio Pt/Pt	30 / 30 mm
Vite	di M8 x 25 mm
Materiale vite / dado	Fe/tZn
Dimensioni	60 x 60 x 3 mm
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
Rivestimento in zinco secondo DIN EN 1461	~50 µm
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Produkt 318251 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 318251.

Idź do sklepu internetowego

Nr kat. 318219 KS 8.10 8.10 FL30 V4A

GTIN / EAN 4013364129320, Nr taryfy celnej (EU): 85359000, Waga brutto: 239.00 g, Jednostka opakowaniowa: 25.00 pz.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Morsetti a croce senza piastra intermedia per due conduttori a sezione tonda e a sezione piatta in acciaio INOX
Morsetti a croce per collegamenti fuori terra e
sotto terra
per il collegamento di conduttori
disposti a croce, in parallelo e a "T"
Materiale morsetto: INOX (V4A)
Campo di serraggio Td/Td: 8-10 / 8-10 mm
Campo di serraggio Td/Pt: 8-10 / 30 mm
Campo di serraggio Pt/Pt: 30 / 30 mm
Materiale vite / dado: INOX (V4A)
Materiale n.: 1.4571 / 1.4404 / 1.4401
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: KS 8.10 8.10 FL30 V4A
Art.: 318219
o similare.

Certyfikaty

Dane techniczne

Materiale morsetto	INOX (V4A)
Campo di serraggio Td/Td	8-10 / 8-10 mm
Campo di serraggio Td/Pt	8-10 / 30 mm
Campo di serraggio Pt/Pt	30 / 30 mm
Campo di serraggio (semirigido / cordato)	35-120 mm²
Dimensioni	60 x 60 x 3 mm
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,4 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	INOX (V4A)
Campo di serraggio Td/Td	8-10 / 8-10 mm
Campo di serraggio Td/Pt	8-10 / 30 mm
Campo di serraggio Pt/Pt	30 / 30 mm
Campo di serraggio (semirigido / cordato)	35-120 mm²
Vite	di M8 x 25 mm
Materiale vite / dado	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
Dimensioni	60 x 60 x 3 mm
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,4 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Produkt 318219 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 318219.

Idź do sklepu internetowego

Nr kat. 318033 KS FL30 STTZN

GTIN / EAN 4013364021471, Nr taryfy celnej (EU): 85359000, Waga brutto: 240.00 g, Jednostka opakowaniowa: 25.00 pz.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Morsetti a croce senza piastra intermedia per due conduttori a sezione piatta in Fe/tZn
Morsetti a croce per collegamenti fuori terra e
sotto terra
per il collegamento di conduttori
disposti a croce, in parallelo e a "T"
Materiale morsetto: Fe/tZn
Campo di serraggio Pt/Pt: 30 / 30 mm
Materiale vite / dado: Fe/tZn
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: KS FL30 STTZN
Art.: 318033
o similare.

Certyfikaty

Dane techniczne

Materiale morsetto	Fe/tZn
Campo di serraggio Pt/Pt	30 / 30 mm
Dimensioni	60 x 60 x 3 mm
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8,4 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	Fe/tZn
Campo di serraggio Pt/Pt	30 / 30 mm
Vite	di M8 x 25 mm
Materiale vite / dado	Fe/tZn
Dimensioni	60 x 60 x 3 mm
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8,4 kA
Rivestimento in zinco secondo DIN EN 1461	~50 µm
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Produkt 318033 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 318033.

Idź do sklepu internetowego

Nr kat. 318233 KS FL30 V4A

GTIN / EAN 4013364096646, Nr taryfy celnej (EU): 85359000, Waga brutto: 229.30 g, Jednostka opakowaniowa: 25.00 pz.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Morsetti a croce senza piastra intermedia per due conduttori a sezione piatta in acciaio INOX (V4A)
Morsetti a croce per collegamenti fuori terra e
sotto terra
per il collegamento di conduttori
disposti a croce, in parallelo e a "T"
Materiale morsetto: INOX (V4A)
Campo di serraggio Pt/Pt: 30 / 30 mm
Materiale vite / dado: INOX (V4A)
Materiale n.: 1.4571 / 1.4404 / 1.4401
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: KS FL30 V4A
Art.: 318233
o similare.

Certyfikaty

Dane techniczne

Materiale morsetto	INOX (V4A)
Campo di serraggio Pt/Pt	30 / 30 mm
Dimensioni	60 x 60 x 3 mm
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,0 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	INOX (V4A)
Campo di serraggio Pt/Pt	30 / 30 mm
Vite	di M8 x 25 mm
Materiale vite / dado	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
Dimensioni	60 x 60 x 3 mm
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,0 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Produkt 318233 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 318233.

Idź do sklepu internetowego

Nr kat. 320044 KS FL40 STTZN

GTIN / EAN 4013364021501, Nr taryfy celnej (EU): 85359000, Waga brutto: 305.80 g, Jednostka opakowaniowa: 25.00 pz.

Rysunki

Open PDF

Informacje dodatkowe

Morsetti a croce senza piastra intermedia per due conduttori a sezione piatta fino a 40 mm in Fe/tZn
Morsetti a croce per collegamenti fuori terra e
sotto terra
per il collegamento di conduttori
disposti a croce, in parallelo e a "T"
Materiale morsetto: Fe/tZn
Campo di serraggio Pt/Pt: 30-40 / 30-40 mm
Materiale vite / dado: Fe/tZn
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: KS FL40 STTZN
Art.: 320044
o similare.

Certyfikaty

Dane techniczne

Materiale morsetto	Fe/tZn
Campo di serraggio Pt/Pt	30-40 / 30-40 mm
Dimensioni	70 x 70 x 3 mm
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	Fe/tZn
Campo di serraggio Pt/Pt	30-40 / 30-40 mm
Vite	di M8 x 30 mm
Materiale vite / dado	Fe/tZn
Dimensioni	70 x 70 x 3 mm
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Rivestimento in zinco secondo DIN EN 1461	~50 µm
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Produkt 320044 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 320044.

Idź do sklepu internetowego

Nr kat. 318252 KS 8.10 16 FL30 STTZN

GTIN / EAN 4013364048454, Nr taryfy celnej (EU): 85359000, Waga brutto: 255.80 g, Jednostka opakowaniowa: 25.00 pz.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Morsetti a croce senza piastra intermedia per adduzioni a terra / aste di captazione
Morsetti a croce per collegamenti fuori terra e
sotto terra
per il collegamento di conduttori
disposti a croce, in parallelo e a "T"
Materiale morsetto: Fe/tZn
Campo di serraggio Td/Td: 8-10 / 16 mm
Campo di serraggio Td/Pt: 16 / 30 mm
Materiale vite / dado: Fe/tZn
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: KS 8.10 16 FL30 STTZN
Art.: 318252
o similare.

Certyfikaty

Dane techniczne

Materiale morsetto	Fe/tZn
Campo di serraggio Td/Td	8-10 / 16 mm
Campo di serraggio Td/Pt	16 / 30 mm
Dimensioni	60 x 60 x 3 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	Fe/tZn
Campo di serraggio Td/Td	8-10 / 16 mm
Campo di serraggio Td/Pt	16 / 30 mm
Vite	di M8 x 25 mm
Materiale vite / dado	Fe/tZn
Dimensioni	60 x 60 x 3 mm
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Rivestimento in zinco secondo DIN EN 1461	~50 µm
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Produkt 318252 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 318252.

Idź do sklepu internetowego

Morsetto a croce per collegamenti fuori e sotto terra

Con piastra intermedia per Td e Pt

Nr kat. 319201 KS 8.10 8.10 FL30 ZP STTZN

Nie masz uprawnień, by pobrać 319209.stp

Nie masz uprawnień, by pobrać 319209.igs

Nie masz uprawnień, by pobrać 319209.jt

Nie masz uprawnień, by pobrać 319209.dwg

Nie masz uprawnień, by pobrać 319201m_D.dxf

Produkt 319201 został dodany do notatnika.

Do koszyka dodano produkt 319201.

Nr kat. 319207 KS 8.10 8.10 FL30 ZP CU

Nie masz uprawnień, by pobrać 319209.stp

Nie masz uprawnień, by pobrać 319209.igs

Nie masz uprawnień, by pobrać 319209.jt

Nie masz uprawnień, by pobrać 319209.dwg

Nie masz uprawnień, by pobrać 319201m_D.dxf

Produkt 319207 został dodany do notatnika.

Do koszyka dodano produkt 319207.

Nr kat. 319209 KS 8.10 8.10 FL30 ZP V4A

Nie masz uprawnień, by pobrać 319209.stp

Nie masz uprawnień, by pobrać 319209.igs

Nie masz uprawnień, by pobrać 319209.jt

Nie masz uprawnień, by pobrać 319209.dwg

Nie masz uprawnień, by pobrać 319201m_D.dxf

Produkt 319209 został dodany do notatnika.

Do koszyka dodano produkt 319209.

Con piastra intermedia per Td e Pt fino a 40 mm

Nr kat. 321045 KS 8.10 FL40 STTZN

Nie masz uprawnień, by pobrać 321045.stp

Nie masz uprawnień, by pobrać 321045.igs

Nie masz uprawnień, by pobrać 321045.jt

Nie masz uprawnień, by pobrać 321045.dwg

Nie masz uprawnień, by pobrać 321045m_D.dxf

Produkt 321045 został dodany do notatnika.

Do koszyka dodano produkt 321045.

Nr kat. 321047 KS 8.10 FL40 CU

Nie masz uprawnień, by pobrać 321045.stp

Nie masz uprawnień, by pobrać 321045.igs

Nie masz uprawnień, by pobrać 321045.jt

Nie masz uprawnień, by pobrać 321045.dwg

Nie masz uprawnień, by pobrać 321045m_D.dxf

Produkt 321047 został dodany do notatnika.

Do koszyka dodano produkt 321047.

Con piastra intermedia per due Td e Pt fino a 40 mm

Nr kat. 319229 KS 7.10 7.10 FL40 ZP V4A

Nie masz uprawnień, by pobrać 319229.stp

Nie masz uprawnień, by pobrać 319229.igs

Nie masz uprawnień, by pobrać 319229.jt

Nie masz uprawnień, by pobrać 319229.dwg

Nie masz uprawnień, by pobrać 319229m_D.dxf

Produkt 319229 został dodany do notatnika.

Do koszyka dodano produkt 319229.

Con piastra intermedia per aste di adduzione a terra e aste di captazione

Nr kat. 319202 KS 8.10 16 FL30 ZP STTZN

Nie masz uprawnień, by pobrać 319202.stp

Nie masz uprawnień, by pobrać 319202.igs

Nie masz uprawnień, by pobrać 319202.jt

Nie masz uprawnień, by pobrać 319202.dwg

Nie masz uprawnień, by pobrać 319202m_D.dxf

Produkt 319202 został dodany do notatnika.

Do koszyka dodano produkt 319202.

Nr kat. 319219 KS 8.10 16 FL30 ZP V4A

Nie masz uprawnień, by pobrać 319202.stp

Nie masz uprawnień, by pobrać 319202.igs

Nie masz uprawnień, by pobrać 319202.jt

Nie masz uprawnień, by pobrać 319202.dwg

Nie masz uprawnień, by pobrać 319202m_D.dxf

Produkt 319219 został dodany do notatnika.

Do koszyka dodano produkt 319219.

Senza piastra intermedia per Td e Pt

Nr kat. 318201 KS 8.10 FL30 STTZN

Nie masz uprawnień, by pobrać 318201.stp

Nie masz uprawnień, by pobrać 318201.igs

Nie masz uprawnień, by pobrać 318201.jt

Nie masz uprawnień, by pobrać 318201.dwg

Nie masz uprawnień, by pobrać 318201m_D.dxf

Produkt 318201 został dodany do notatnika.

Do koszyka dodano produkt 318201.

Nr kat. 318207 KS 8.10 FL30 CU

Nie masz uprawnień, by pobrać 318201.stp
