Nr kat. 105330 SR D50 3200 FSP1000 IP HVI GFK AL

GTIN / EAN 4013364152496, Nr taryfy celnej (EU): 85389099, Waga brutto: 5.60 kg, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

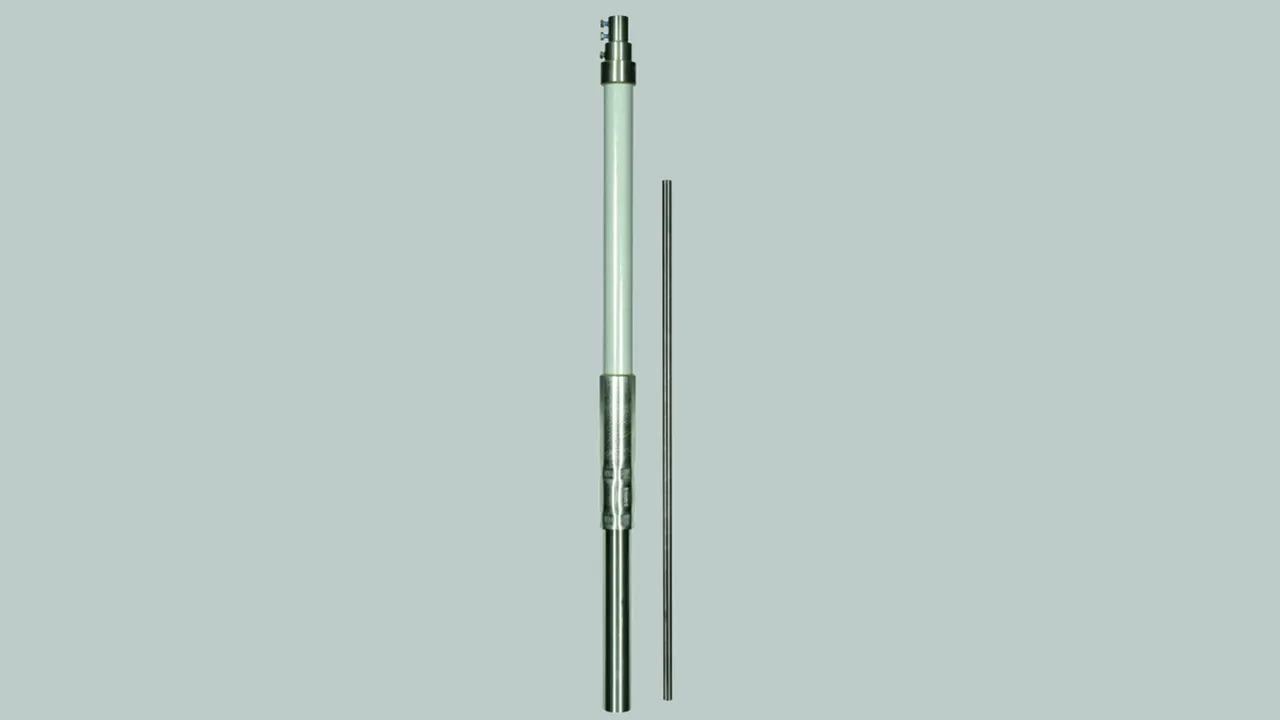

Tubo portante per conduttura HVI long con punta di captazione 3200 mm PRFV/Al
Tubi portanti PRFV/Al con connessione terminale collocata all’interno
ed elemento a molla in PA per la conduttura HVI long
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 237 km/h.
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con punta di captazione Ø 10 mm lunghezza 1000 mm in INOX
Materiale punta di captazione: INOX
Lunghezza punta di captazione: 1000 mm
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante: 3200 mm
Lunghezza di trasporto: 3200 mm
Diametro Ø esterno: 50 mm
Lunghezza isolamento : 1535 mm
Max. lunghezza libera con punta di captazione (montaggio a parete): 3500 mm
Velocità max delle raffiche di vento: (max lunghezza libera 3500 mm, 1 HVI all’interno) 237 km/h
Velocità max delle raffiche di vento : (max lunghezza libera 3500 mm, 1 HVI all’esterno) 222 km/h
Velocità max delle raffiche di vento : (max lunghezza libera 3500 mm, 4 HVI all’esterno) 194 km/h
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 3200 FSP1000 IP HVI GFK AL
Art.: 105330
o similare.

Certyfikaty

Dane techniczne

Materiale punta di captazione	INOX
Lunghezza punta di captazione	1000 mm
Materiale tubo portante	PRFV / Al
Lunghezza tubo portante	3200 mm
Lunghezza di trasporto	3200 mm
Diametro Ø esterno	50 mm
Lunghezza isolamento	1535 mm
Max. lunghezza libera con punta di captazione (montaggio a parete)	3500 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale punta di captazione	INOX
Lunghezza punta di captazione	1000 mm
Materiale tubo portante	PRFV / Al
Lunghezza tubo portante	3200 mm
Lunghezza di trasporto	3200 mm
Diametro Ø esterno	50 mm
Lunghezza isolamento	1535 mm
Spessore parete	4 mm
Coefficiente di materiale km	0,7
Temperatura ambiente	-50 °C ... +100 °C
Esecuzione	stabilizzato ai raggi UV
Boccola	60 x 5 mm
Max. lunghezza libera con punta di captazione (montaggio a parete)	3500 mm
Velocità max delle raffiche di vento	(max lunghezza libera 3500 mm, 1 HVI all’interno) 237 km/h
Velocità max delle raffiche di vento	(max lunghezza libera 3500 mm, 1 HVI all’esterno) 222 km/h
Velocità max delle raffiche di vento	(max lunghezza libera 3500 mm, 4 HVI all’esterno) 194 km/h
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 105330 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105330.

Idź do sklepu internetowego

Nr kat. 105332 SR D50 4700 FSP1000 IP HVI GFK AL

GTIN / EAN 4013364152519, Nr taryfy celnej (EU): 85389099, Waga brutto: 8.25 kg, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Tubo portante per conduttura HVI long con punta di captazione 4700 mm PRFV/Al
Tubi portanti PRFV/Al con connessione terminale collocata all’interno
ed elemento a molla in PA per la conduttura HVI long
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 237 km/h.
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con punta di captazione Ø 10 mm lunghezza 1000 mm in INOX
Materiale punta di captazione: INOX
Lunghezza punta di captazione: 1000 mm
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante: 4700 mm
Lunghezza di trasporto: 4700 mm
Diametro Ø esterno: 50 mm
Lunghezza isolamento : 1535 mm
Max. lunghezza libera con punta di captazione (montaggio a parete): 4000 mm
Velocità max delle raffiche di vento: (max lunghezza libera 4000 mm, 1 HVI all’interno) 237 km/h
Velocità max delle raffiche di vento : (max lunghezza libera 4000 mm, 1 HVI all’esterno) 184 km/h
Velocità max delle raffiche di vento : (max lunghezza libera 4000 mm, 4 HVI all’esterno) 149 km/h
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 4700 FSP1000 IP HVI GFK AL
Art.: 105332
o similare.

Certyfikaty

Dane techniczne

Materiale punta di captazione	INOX
Lunghezza punta di captazione	1000 mm
Materiale tubo portante	PRFV / Al
Lunghezza tubo portante	4700 mm
Lunghezza di trasporto	4700 mm
Diametro Ø esterno	50 mm
Lunghezza isolamento	1535 mm
Max. lunghezza libera con punta di captazione (montaggio a parete)	4000 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale punta di captazione	INOX
Lunghezza punta di captazione	1000 mm
Materiale tubo portante	PRFV / Al
Lunghezza tubo portante	4700 mm
Lunghezza di trasporto	4700 mm
Diametro Ø esterno	50 mm
Lunghezza isolamento	1535 mm
Spessore parete	4 mm
Coefficiente di materiale km	0,7
Temperatura ambiente	-50 °C ... +100 °C
Esecuzione	stabilizzato ai raggi UV
Boccola	60 x 5 mm
Max. lunghezza libera con punta di captazione (montaggio a parete)	4000 mm
Velocità max delle raffiche di vento	(max lunghezza libera 4000 mm, 1 HVI all’interno) 237 km/h
Velocità max delle raffiche di vento	(max lunghezza libera 4000 mm, 1 HVI all’esterno) 184 km/h
Velocità max delle raffiche di vento	(max lunghezza libera 4000 mm, 4 HVI all’esterno) 149 km/h
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 105332 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105332.

Idź do sklepu internetowego

Nr kat. 105314 SR D50 3200 FSP1000 IP HVI GFK V2A

GTIN / EAN 4013364157781, Nr taryfy celnej (EU): 85389099, Waga brutto: 10.10 kg, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Tubo portante per conduttura HVI long con punta di captazione 3200 mm PRFV/INOX
Tubi portanti PRFV/INOX con connessione terminale collocata all’interno
ed elemento a molla in PA per la conduttura HVI long
per il rispetto della distanza di separazione da parti elettricamente conduttive
secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati secondo
Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 231 km/h.
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con punta di captazione Ø 10 mm lunghezza 1000 mm in INOX
Materiale punta di captazione: INOX
Lunghezza punta di captazione: 1000 mm
Materiale tubo portante: PRFV / INOX
Lunghezza tubo portante: 3200 mm
Lunghezza di trasporto: 3200 mm
Diametro Ø esterno: 50 mm
Lunghezza isolamento : 1535 mm
Max. lunghezza libera con punta di captazione (montaggio a parete): 3500 mm
Velocità max delle raffiche di vento: (max lunghezza libera 3500 mm, 1 HVI all’interno) 231 km/h
Velocità max delle raffiche di vento : (max lunghezza libera 3500 mm, 1 HVI all’esterno) 226 km/h
Velocità max delle raffiche di vento : (max lunghezza libera 3500 mm, 4 HVI all’esterno) 197 km/h
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 3200 FSP1000 IP HVI GFK V2A
Art.: 105314
o similare.

Certyfikaty

Dane techniczne

Materiale punta di captazione	INOX
Lunghezza punta di captazione	1000 mm
Materiale tubo portante	PRFV / INOX
Lunghezza tubo portante	3200 mm
Lunghezza di trasporto	3200 mm
Diametro Ø esterno	50 mm
Lunghezza isolamento	1535 mm
Max. lunghezza libera con punta di captazione (montaggio a parete)	3500 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale punta di captazione	INOX
Lunghezza punta di captazione	1000 mm
Materiale tubo portante	PRFV / INOX
Lunghezza tubo portante	3200 mm
Lunghezza di trasporto	3200 mm
Diametro Ø esterno	50 mm
Lunghezza isolamento	1535 mm
Spessore parete	3 mm
Coefficiente di materiale km	0,7
Temperatura ambiente	-50 °C ... +100 °C
Esecuzione	stabilizzato ai raggi UV
Boccola	60 x 5 mm
Max. lunghezza libera con punta di captazione (montaggio a parete)	3500 mm
Velocità max delle raffiche di vento	(max lunghezza libera 3500 mm, 1 HVI all’interno) 231 km/h
Velocità max delle raffiche di vento	(max lunghezza libera 3500 mm, 1 HVI all’esterno) 226 km/h
Velocità max delle raffiche di vento	(max lunghezza libera 3500 mm, 4 HVI all’esterno) 197 km/h
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 105314 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105314.

Idź do sklepu internetowego

Nr kat. 105316 SR D50 4700 FSP1000 IP HVI GFK V2A

GTIN / EAN 4013364157798, Nr taryfy celnej (EU): 85389099, Waga brutto: 15.60 kg, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Tubo portante per conduttura HVI long con punta di captazione 4700 mm PRFV/INOX
Tubi portanti PRFV/INOX con connessione terminale collocata all’interno
ed elemento a molla in PA per la conduttura HVI long
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati secondo
Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 231 km/h.
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con punta di captazione Ø 10 mm lunghezza 1000 mm in INOX
Materiale punta di captazione: INOX
Lunghezza punta di captazione: 1000 mm
Materiale tubo portante: GFK / NIRO
Lunghezza tubo portante: 4700 mm
Lunghezza di trasporto: 4700 mm
Diametro Ø esterno: 50 mm
Lunghezza isolamento : 1535 mm
Max. lunghezza libera con punta di captazione (montaggio a parete): 4000 mm
Velocità max delle raffiche di vento: (max lunghezza libera 4000 mm, 1 HVI all’interno) 231 km/h
Velocità max delle raffiche di vento : (max lunghezza libera 4000 mm, 1 HVI all’esterno) 186 km/h
Velocità max delle raffiche di vento : (max lunghezza libera 4000 mm, 4 HVI all’esterno) 151 km/h
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 4700 FSP1000 IP HVI GFK V2A
Art.: 105316
o similare.

Certyfikaty

Dane techniczne

Materiale punta di captazione	INOX
Lunghezza punta di captazione	1000 mm
Materiale tubo portante	GFK / NIRO
Lunghezza tubo portante	4700 mm
Lunghezza di trasporto	4700 mm
Diametro Ø esterno	50 mm
Lunghezza isolamento	1535 mm
Max. lunghezza libera con punta di captazione (montaggio a parete)	4000 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale punta di captazione	INOX
Lunghezza punta di captazione	1000 mm
Materiale tubo portante	GFK / NIRO
Lunghezza tubo portante	4700 mm
Lunghezza di trasporto	4700 mm
Diametro Ø esterno	50 mm
Lunghezza isolamento	1535 mm
Spessore parete	3 mm
Coefficiente di materiale km	0,7
Temperatura ambiente	-50 °C ... +100 °C
Esecuzione	stabilizzato ai raggi UV
Boccola	60 x 5 mm
Max. lunghezza libera con punta di captazione (montaggio a parete)	4000 mm
Velocità max delle raffiche di vento	(max lunghezza libera 4000 mm, 1 HVI all’interno) 231 km/h
Velocità max delle raffiche di vento	(max lunghezza libera 4000 mm, 1 HVI all’esterno) 186 km/h
Velocità max delle raffiche di vento	(max lunghezza libera 4000 mm, 4 HVI all’esterno) 151 km/h
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 105316 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105316.

Idź do sklepu internetowego

Nr kat. 105331 SR D50 3200 FS22 2500 IP HVI GFK AL

GTIN / EAN 4013364152502, Nr taryfy celnej (EU): 85389099, Waga brutto: 6.12 kg, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Tubo portante per conduttura HVI long con asta di captazione 3200 mm PRFV/INOX
Tubi portanti PRFV/Al con connessione terminale collocata all’interno
ed elemento a molla in PA per la conduttura HVI long
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati secondo
Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 189 km/h.
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con asta di captazione Ø 22/16/10 mm lunghezza 2500 mm in Al
Materiale asta di captazione: Al
Lunghezza asta di captazione: 2500 mm
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante: 3200 mm
Lunghezza di trasporto: 3200 mm
Diametro Ø esterno: 50 mm
Lunghezza isolamento : 1535 mm
Max. lunghezza libera con punta di captazione (montaggio a parete): 5000 mm
Velocità max delle raffiche di vento: (max lunghezza libera 5000 mm, 1 HVI all’interno) 189 km/h
Velocità max delle raffiche di vento : (max lunghezza libera 5000 mm, 1 HVI all’esterno) 173 km/h
Velocità max delle raffiche di vento : (max lunghezza libera 5000 mm, 4 HVI all’esterno) 151 km/h
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 3200 FS22 2500 IP HVI GFK AL
Art.: 105331
o similare.

Certyfikaty

Dane techniczne

Materiale asta di captazione	Al
Lunghezza asta di captazione	2500 mm
Materiale tubo portante	PRFV / Al
Lunghezza tubo portante	3200 mm
Lunghezza di trasporto	3200 mm
Diametro Ø esterno	50 mm
Lunghezza isolamento	1535 mm
Max. lunghezza libera con punta di captazione (montaggio a parete)	5000 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale asta di captazione	Al
Lunghezza asta di captazione	2500 mm
Materiale tubo portante	PRFV / Al
Lunghezza tubo portante	3200 mm
Lunghezza di trasporto	3200 mm
Diametro Ø esterno	50 mm
Lunghezza isolamento	1535 mm
Spessore parete	4 mm
Coefficiente di materiale km	0,7
Temperatura ambiente	-50 °C ... +100 °C
Esecuzione	stabilizzato ai raggi UV
Boccola	60 x 5 mm
Max. lunghezza libera con punta di captazione (montaggio a parete)	5000 mm
Velocità max delle raffiche di vento	(max lunghezza libera 5000 mm, 1 HVI all’interno) 189 km/h
Velocità max delle raffiche di vento	(max lunghezza libera 5000 mm, 1 HVI all’esterno) 173 km/h
Velocità max delle raffiche di vento	(max lunghezza libera 5000 mm, 4 HVI all’esterno) 151 km/h
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 105331 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105331.

Idź do sklepu internetowego

Nr kat. 105333 SR D50 4700 FS22 2500 IP HVI GFK AL

GTIN / EAN 4013364152526, Nr taryfy celnej (EU): 85389099, Waga brutto: 8.51 kg, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Tubo portante per conduttura HVI long con asta di captazione 4700 mm PRFV/INOX
Tubi portanti PRFV/Al con connessione terminale collocata all’interno
ed elemento a molla in PA per la conduttura HVI long, per il rispetto
della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati secondo
Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 184 km/h.
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con asta di captazione Ø 22/16/10 mm lunghezza 2500 mm in Al
Materiale asta di captazione: Al
Lunghezza asta di captazione: 2500 mm
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante: 4700 mm
Lunghezza di trasporto: 4700 mm
Diametro Ø esterno: 50 mm
Lunghezza isolamento : 1535 mm
Max. lunghezza libera con punta di captazione (montaggio a parete): 5500 mm
Velocità max delle raffiche di vento: (max lunghezza libera 5500 mm, 1 HVI all’interno) 184 km/h
Velocità max delle raffiche di vento : (max lunghezza libera 5500 mm, 1 HVI all’esterno) 149 km/h
Velocità max delle raffiche di vento : (max lunghezza libera 5500 mm, 4 HVI all’esterno) 137 km/h
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 4700 FS22 2500 IP HVI GFK AL
Art.: 105333
o similare.

Certyfikaty

Dane techniczne

Materiale asta di captazione	Al
Lunghezza asta di captazione	2500 mm
Materiale tubo portante	PRFV / Al
Lunghezza tubo portante	4700 mm
Lunghezza di trasporto	4700 mm
Diametro Ø esterno	50 mm
Lunghezza isolamento	1535 mm
Max. lunghezza libera con punta di captazione (montaggio a parete)	5500 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale asta di captazione	Al
Lunghezza asta di captazione	2500 mm
Materiale tubo portante	PRFV / Al
Lunghezza tubo portante	4700 mm
Lunghezza di trasporto	4700 mm
Diametro Ø esterno	50 mm
Lunghezza isolamento	1535 mm
Spessore parete	4 mm
Coefficiente di materiale km	0,7
Temperatura ambiente	-50 °C ... +100 °C
Esecuzione	stabilizzato ai raggi UV
Boccola	60 x 5 mm
Max. lunghezza libera con punta di captazione (montaggio a parete)	5500 mm
Velocità max delle raffiche di vento	(max lunghezza libera 5500 mm, 1 HVI all’interno) 184 km/h
Velocità max delle raffiche di vento	(max lunghezza libera 5500 mm, 1 HVI all’esterno) 149 km/h
Velocità max delle raffiche di vento	(max lunghezza libera 5500 mm, 4 HVI all’esterno) 137 km/h
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 105333 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105333.

Idź do sklepu internetowego

Nr kat. 105315 SR D50 3200 FS22 2500 IP HVI GFK V2A

GTIN / EAN 4013364157804, Nr taryfy celnej (EU): 85389099, Waga brutto: 12.00 kg, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Tubo portante per conduttura HVI long con asta di captazione 3200 mm PRFV/INOX
Tubi portanti PRFV/INOX con connessione terminale collocata all’interno
ed elemento a molla in PA per la conduttura HVI long
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati secondo
Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 186 km/h.
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con asta di captazione Ø 22/16/10 mm lunghezza 2500 mm in INOX
Materiale asta di captazione: INOX
Lunghezza asta di captazione: 2500 mm
Materiale tubo portante: PRFV / INOX
Lunghezza tubo portante: 3200 mm
Lunghezza di trasporto: 3200 mm
Diametro Ø esterno: 50 mm
Lunghezza isolamento : 1535 mm
Max. lunghezza libera con punta di captazione (montaggio a parete): 5000 mm
Velocità max delle raffiche di vento: (max lunghezza libera 5000 mm, 1 HVI all’interno) 186 km/h
Velocità max delle raffiche di vento : (max lunghezza libera 5000 mm, 1 HVI all’esterno) 169 km/h
Velocità max delle raffiche di vento : (max lunghezza libera 5000 mm, 4 HVI all’esterno) 149 km/h
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 3200 FS22 2500 IP HVI GFK V2A
Art.: 105315
o similare.

Dane techniczne

Materiale asta di captazione	INOX
Lunghezza asta di captazione	2500 mm
Materiale tubo portante	PRFV / INOX
Lunghezza tubo portante	3200 mm
Lunghezza di trasporto	3200 mm
Diametro Ø esterno	50 mm
Lunghezza isolamento	1535 mm
Max. lunghezza libera con punta di captazione (montaggio a parete)	5000 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale asta di captazione	INOX
Lunghezza asta di captazione	2500 mm
Materiale tubo portante	PRFV / INOX
Lunghezza tubo portante	3200 mm
Lunghezza di trasporto	3200 mm
Diametro Ø esterno	50 mm
Lunghezza isolamento	1535 mm
Spessore parete	3 mm
Coefficiente di materiale km	0,7
Temperatura ambiente	-50 °C ... +100 °C
Esecuzione	stabilizzato ai raggi UV
Boccola	60 x 5 mm
Max. lunghezza libera con punta di captazione (montaggio a parete)	5000 mm
Velocità max delle raffiche di vento	(max lunghezza libera 5000 mm, 1 HVI all’interno) 186 km/h
Velocità max delle raffiche di vento	(max lunghezza libera 5000 mm, 1 HVI all’esterno) 169 km/h
Velocità max delle raffiche di vento	(max lunghezza libera 5000 mm, 4 HVI all’esterno) 149 km/h
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 105315 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105315.

Idź do sklepu internetowego

Nr kat. 105317 SR D50 4700 FS22 2500 IP HVI GFK V2A

GTIN / EAN 4013364157811, Nr taryfy celnej (EU): 85389099, Waga brutto: 17.12 kg, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Tubo portante per conduttura HVI long con asta di captazione 4700 mm PRFV/INOX
Tubi portanti PRFV/INOX con connessione terminale collocata all’interno
ed elemento a molla in PA per la conduttura HVI long
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati secondo
Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 185 km/h.
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con asta di captazione Ø 22/16/10 mm lunghezza 2500 mm in INOX
Materiale asta di captazione: INOX
Lunghezza asta di captazione: 2500 mm
Materiale tubo portante: PRFV / INOX
Lunghezza tubo portante: 4700 mm
Lunghezza di trasporto: 4700 mm
Diametro Ø esterno: 50 mm
Lunghezza isolamento : 1535 mm
Max. lunghezza libera con punta di captazione (montaggio a parete): 5500 mm
Velocità max delle raffiche di vento: (max lunghezza libera 5500 mm, 1 HVI all’interno) 185 km/h
Velocità max delle raffiche di vento : (max lunghezza libera 5500 mm, 1 HVI all’esterno) 149 km/h
Velocità max delle raffiche di vento : (max lunghezza libera 5500 mm, 4 HVI all’esterno) 137 km/h
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 4700 FS22 2500 IP HVI GFK V2A
Art.: 105317
o similare.

Dane techniczne

Materiale asta di captazione	INOX
Lunghezza asta di captazione	2500 mm
Materiale tubo portante	PRFV / INOX
Lunghezza tubo portante	4700 mm
Lunghezza di trasporto	4700 mm
Diametro Ø esterno	50 mm
Lunghezza isolamento	1535 mm
Max. lunghezza libera con punta di captazione (montaggio a parete)	5500 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale asta di captazione	INOX
Lunghezza asta di captazione	2500 mm
Materiale tubo portante	PRFV / INOX
Lunghezza tubo portante	4700 mm
Lunghezza di trasporto	4700 mm
Diametro Ø esterno	50 mm
Lunghezza isolamento	1535 mm
Spessore parete	3 mm
Coefficiente di materiale km	0,7
Temperatura ambiente	-50 °C ... +100 °C
Esecuzione	stabilizzato ai raggi UV
Boccola	60 x 5 mm
Max. lunghezza libera con punta di captazione (montaggio a parete)	5500 mm
Velocità max delle raffiche di vento	(max lunghezza libera 5500 mm, 1 HVI all’interno) 185 km/h
Velocità max delle raffiche di vento	(max lunghezza libera 5500 mm, 1 HVI all’esterno) 149 km/h
Velocità max delle raffiche di vento	(max lunghezza libera 5500 mm, 4 HVI all’esterno) 137 km/h
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 105317 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105317.

Idź do sklepu internetowego

Nr kat. 105325 SR D50 3200 FS1000 IP SA HVI GFK AL

GTIN / EAN 4013364157828, Nr taryfy celnej (EU): 85389099, Waga brutto: 5.42 kg, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Tubo portante per conduttura HVI long con punta di captazione e uscita laterale
Tubi portanti PRFV/Al con uscita laterale, connessione terminale collocata all’interno
ed elemento a molla in PA per la conduttura HVI long
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con punta di captazione Ø 10 mm lunghezza 1000 mm in INOX
Materiale punta di captazione: INOX
Lunghezza punta di captazione: 1000 mm
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante: 3200 mm
Lunghezza di trasporto: 3200 mm
Diametro Ø esterno: 50 mm
Lunghezza isolamento : 1535 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 3200 FS1000 IP SA HVI GFK AL
Art.: 105325
o similare.

Certyfikaty

Dane techniczne

Materiale punta di captazione	INOX
Lunghezza punta di captazione	1000 mm
Materiale tubo portante	PRFV / Al
Lunghezza tubo portante	3200 mm
Lunghezza di trasporto	3200 mm
Diametro Ø esterno	50 mm
Lunghezza isolamento	1535 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale punta di captazione	INOX
Lunghezza punta di captazione	1000 mm
Materiale tubo portante	PRFV / Al
Lunghezza tubo portante	3200 mm
Lunghezza di trasporto	3200 mm
Diametro Ø esterno	50 mm
Lunghezza isolamento	1535 mm
Spessore parete	4 mm
Coefficiente di materiale km	0,7
Temperatura ambiente	-50 °C ... +100 °C
Esecuzione	stabilizzato ai raggi UV
Boccola	60 x 5 mm
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 105325 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105325.

Idź do sklepu internetowego

Nr kat. 105327 SR D50 4700 FS1000 IP SA HVI GFK AL

GTIN / EAN 4013364157835, Nr taryfy celnej (EU): 85389099, Waga brutto: 8.15 kg, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Tubo portante per conduttura HVI long con punta di captazione e uscita laterale
Tubi portanti PRFV/Al con uscita laterale, connessione terminale collocata all’interno
ed elemento a molla in PA per la conduttura HVI long
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con punta di captazione Ø 10 mm lunghezza 1000 mm in INOX
Materiale punta di captazione: INOX
Lunghezza punta di captazione: 1000 mm
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante: 4700 mm
Lunghezza di trasporto: 4700 mm
Diametro Ø esterno: 50 mm
Lunghezza isolamento : 1535 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 4700 FS1000 IP SA HVI GFK AL
Art.: 105327
o similare.

Dane techniczne

Materiale punta di captazione	INOX
Lunghezza punta di captazione	1000 mm
Materiale tubo portante	PRFV / Al
Lunghezza tubo portante	4700 mm
Lunghezza di trasporto	4700 mm
Diametro Ø esterno	50 mm
Lunghezza isolamento	1535 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale punta di captazione	INOX
Lunghezza punta di captazione	1000 mm
Materiale tubo portante	PRFV / Al
Lunghezza tubo portante	4700 mm
Lunghezza di trasporto	4700 mm
Diametro Ø esterno	50 mm
Lunghezza isolamento	1535 mm
Spessore parete	4 mm
Coefficiente di materiale km	0,7
Temperatura ambiente	-50 °C ... +100 °C
Esecuzione	stabilizzato ai raggi UV
Boccola	60 x 5 mm
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 105327 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105327.

Idź do sklepu internetowego

Nr kat. 105336 SR D50 3200 FS1000 IP SA HVI GFK V2A

GTIN / EAN 4013364157866, Nr taryfy celnej (EU): 85389099, Waga brutto: 9.90 kg, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Tubo portante per conduttura HVI long con punta di captazione e uscita laterale
Tubi portanti PRFV/INOX con uscita laterale, connessione terminale collocata all’interno
ed elemento a molla in PA per la conduttura HVI long
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con punta di captazione Ø 10 mm lunghezza 1000 mm in INOX
Materiale punta di captazione: INOX
Lunghezza punta di captazione: 1000 mm
Materiale tubo portante: PRFV / INOX
Lunghezza tubo portante: 3200 mm
Lunghezza di trasporto: 3200 mm
Diametro Ø esterno: 50 mm
Lunghezza isolamento : 1535 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 3200 FS1000 IP SA HVI GFK V2A
Art.: 105336
o similare.

Dane techniczne

Materiale punta di captazione	INOX
Lunghezza punta di captazione	1000 mm
Materiale tubo portante	PRFV / INOX
Lunghezza tubo portante	3200 mm
Lunghezza di trasporto	3200 mm
Diametro Ø esterno	50 mm
Lunghezza isolamento	1535 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale punta di captazione	INOX
Lunghezza punta di captazione	1000 mm
Materiale tubo portante	PRFV / INOX
Lunghezza tubo portante	3200 mm
Lunghezza di trasporto	3200 mm
Diametro Ø esterno	50 mm
Lunghezza isolamento	1535 mm
Spessore parete	3 mm
Coefficiente di materiale km	0,7
Temperatura ambiente	-50 °C ... +100 °C
Esecuzione	stabilizzato ai raggi UV
Boccola	60 x 5 mm
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 105336 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105336.

Idź do sklepu internetowego

Nr kat. 105338 SR D50 4700 FS1000 IP SA HVI GFK V2A

GTIN / EAN 4013364157873, Nr taryfy celnej (EU): 85389099, Waga brutto: 15.13 kg, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Tubo portante per conduttura HVI long con punta di captazione e uscita laterale
Tubi portanti PRFV/INOX con uscita laterale, connessione terminale collocata all’interno
ed elemento a molla in PA per la conduttura HVI long
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con punta di captazione Ø 10 mm lunghezza 1000 mm in INOX
Materiale punta di captazione: INOX
Lunghezza punta di captazione: 1000 mm
Materiale tubo portante: PRFV / INOX
Lunghezza tubo portante: 4700 mm
Lunghezza di trasporto: 4700 mm
Diametro Ø esterno: 50 mm
Lunghezza isolamento : 1535 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 4700 FS1000 IP SA HVI GFK V2A
Art.: 105338
o similare.

Certyfikaty

Dane techniczne

Materiale punta di captazione	INOX
Lunghezza punta di captazione	1000 mm
Materiale tubo portante	PRFV / INOX
Lunghezza tubo portante	4700 mm
Lunghezza di trasporto	4700 mm
Diametro Ø esterno	50 mm
Lunghezza isolamento	1535 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale punta di captazione	INOX
Lunghezza punta di captazione	1000 mm
Materiale tubo portante	PRFV / INOX
Lunghezza tubo portante	4700 mm
Lunghezza di trasporto	4700 mm
Diametro Ø esterno	50 mm
Lunghezza isolamento	1535 mm
Spessore parete	3 mm
Coefficiente di materiale km	0,7
Temperatura ambiente	-50 °C ... +100 °C
Esecuzione	stabilizzato ai raggi UV
Boccola	60 x 5 mm
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 105338 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105338.

Idź do sklepu internetowego

Nr kat. 105326 SR D50 3200 FS2500 IP SA HVI GFK AL

GTIN / EAN 4013364157842, Nr taryfy celnej (EU): 85389099, Waga brutto: 5.82 kg, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Tubo portante per conduttura HVI long con asta di captazione e uscita laterale
Tubi portanti PRFV/Al con uscita laterale, connessione terminale collocata all’interno
ed elemento a molla in PA per la conduttura HVI long
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con asta di captazione Ø 22/16/10 mm lunghezza 2500 mm in Al
Materiale asta di captazione: Al
Lunghezza asta di captazione: 2500 mm
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante: 3200 mm
Lunghezza di trasporto: 3200 mm
Diametro Ø esterno: 50 mm
Lunghezza isolamento : 1535 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 3200 FS2500 IP SA HVI GFK AL
Art.: 105326
o similare.

Dane techniczne

Materiale asta di captazione	Al
Lunghezza asta di captazione	2500 mm
Materiale tubo portante	PRFV / Al
Lunghezza tubo portante	3200 mm
Lunghezza di trasporto	3200 mm
Diametro Ø esterno	50 mm
Lunghezza isolamento	1535 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale asta di captazione	Al
Lunghezza asta di captazione	2500 mm
Materiale tubo portante	PRFV / Al
Lunghezza tubo portante	3200 mm
Lunghezza di trasporto	3200 mm
Diametro Ø esterno	50 mm
Lunghezza isolamento	1535 mm
Spessore parete	4 mm
Coefficiente di materiale km	0,7
Temperatura ambiente	-50 °C ... +100 °C
Esecuzione	stabilizzato ai raggi UV
Boccola	60 x 5 mm
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 105326 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105326.

Idź do sklepu internetowego

Nr kat. 105328 SR D50 4700 FS2500 IP SA HVI GFK AL

GTIN / EAN 4013364157859, Nr taryfy celnej (EU): 85389099, Waga brutto: 8.34 kg, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Tubo portante per conduttura HVI long con asta di captazione e uscita laterale
Tubi portanti PRFV/Al con uscita laterale, connessione terminale collocata all’interno
ed elemento a molla in PA per la conduttura HVI long
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con asta di captazione Ø 22/16/10 mm lunghezza 2500 mm in Al
Materiale asta di captazione: Al
Lunghezza asta di captazione: 2500 mm
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante: 4700 mm
Lunghezza di trasporto: 4700 mm
Diametro Ø esterno: 50 mm
Lunghezza isolamento : 1535 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 4700 FS2500 IP SA HVI GFK AL
Art.: 105328
o similare.

Dane techniczne

Materiale asta di captazione	Al
Lunghezza asta di captazione	2500 mm
Materiale tubo portante	PRFV / Al
Lunghezza tubo portante	4700 mm
Lunghezza di trasporto	4700 mm
Diametro Ø esterno	50 mm
Lunghezza isolamento	1535 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale asta di captazione	Al
Lunghezza asta di captazione	2500 mm
Materiale tubo portante	PRFV / Al
Lunghezza tubo portante	4700 mm
Lunghezza di trasporto	4700 mm
Diametro Ø esterno	50 mm
Lunghezza isolamento	1535 mm
Spessore parete	4 mm
Coefficiente di materiale km	0,7
Temperatura ambiente	-50 °C ... +100 °C
Esecuzione	stabilizzato ai raggi UV
Boccola	60 x 5 mm
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 105328 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105328.

Idź do sklepu internetowego

Nr kat. 105337 SR D50 3200 FS2500 IP SA HVI GFK V2A

GTIN / EAN 4013364157880, Nr taryfy celnej (EU): 85389099, Waga brutto: 11.64 kg, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Tubo portante per conduttura HVI long con asta di captazione e uscita laterale
Tubi portanti PRFV/INOX con uscita laterale, connessione terminale collocata all’interno
ed elemento a molla in PA per la conduttura HVI long
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con asta di captazione Ø 22/16/10 mm lunghezza 2500 mm in INOX
Materiale asta di captazione: INOX
Lunghezza asta di captazione: 2500 mm
Materiale tubo portante: PRFV / INOX
Lunghezza tubo portante: 3200 mm
Lunghezza di trasporto: 3200 mm
Diametro Ø esterno: 50 mm
Lunghezza isolamento : 1535 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 3200 FS2500 IP SA HVI GFK V2A
Art.: 105337
o similare.

Certyfikaty

Dane techniczne

Materiale asta di captazione	INOX
Lunghezza asta di captazione	2500 mm
Materiale tubo portante	PRFV / INOX
Lunghezza tubo portante	3200 mm
Lunghezza di trasporto	3200 mm
Diametro Ø esterno	50 mm
Lunghezza isolamento	1535 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale asta di captazione	INOX
Lunghezza asta di captazione	2500 mm
Materiale tubo portante	PRFV / INOX
Lunghezza tubo portante	3200 mm
Lunghezza di trasporto	3200 mm
Diametro Ø esterno	50 mm
Lunghezza isolamento	1535 mm
Spessore parete	3 mm
Coefficiente di materiale km	0,7
Temperatura ambiente	-50 °C ... +100 °C
Esecuzione	stabilizzato ai raggi UV
Boccola	60 x 5 mm
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 105337 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105337.

Idź do sklepu internetowego

Nr kat. 105339 SR D50 4700 FS2500 IP SA HVI GFK V2A

GTIN / EAN 4013364157897, Nr taryfy celnej (EU): 85389099, Waga brutto: 16.90 kg, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Tubo portante per conduttura HVI long con asta di captazione e uscita laterale
Tubi portanti PRFV/INOX con uscita laterale, connessione terminale collocata all’interno
ed elemento a molla in PA per la conduttura HVI long
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con asta di captazione Ø 22/16/10 mm lunghezza 2500 mm in INOX
Materiale asta di captazione: INOX
Lunghezza asta di captazione: 2500 mm
Materiale tubo portante: PRFV / INOX
Lunghezza tubo portante: 4700 mm
Lunghezza di trasporto: 4700 mm
Diametro Ø esterno: 50 mm
Lunghezza isolamento : 1535 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 4700 FS2500 IP SA HVI GFK V2A
Art.: 105339
o similare.

Dane techniczne

Materiale asta di captazione	INOX
Lunghezza asta di captazione	2500 mm
Materiale tubo portante	PRFV / INOX
Lunghezza tubo portante	4700 mm
Lunghezza di trasporto	4700 mm
Diametro Ø esterno	50 mm
Lunghezza isolamento	1535 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale asta di captazione	INOX
Lunghezza asta di captazione	2500 mm
Materiale tubo portante	PRFV / INOX
Lunghezza tubo portante	4700 mm
Lunghezza di trasporto	4700 mm
Diametro Ø esterno	50 mm
Lunghezza isolamento	1535 mm
Spessore parete	3 mm
Coefficiente di materiale km	0,7
Temperatura ambiente	-50 °C ... +100 °C
Esecuzione	stabilizzato ai raggi UV
Boccola	60 x 5 mm
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 105339 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105339.

Idź do sklepu internetowego

Tubi portanti per conduttura HVI long

Con punta di captazione

Nr kat. 105330 SR D50 3200 FSP1000 IP HVI GFK AL

Nie masz uprawnień, by pobrać 105330.stp

Nie masz uprawnień, by pobrać 105330.igs

Nie masz uprawnień, by pobrać 105330.jt

Nie masz uprawnień, by pobrać 105330.dwg

Nie masz uprawnień, by pobrać 105330m_D.dxf

Produkt 105330 został dodany do notatnika.

Do koszyka dodano produkt 105330.

Nr kat. 105332 SR D50 4700 FSP1000 IP HVI GFK AL

Nie masz uprawnień, by pobrać 105332.stp

Nie masz uprawnień, by pobrać 105332.igs

Nie masz uprawnień, by pobrać 105332.jt

Nie masz uprawnień, by pobrać 105332.dwg

Nie masz uprawnień, by pobrać 105332m_D.dxf

Produkt 105332 został dodany do notatnika.

Do koszyka dodano produkt 105332.

Nr kat. 105314 SR D50 3200 FSP1000 IP HVI GFK V2A

Nie masz uprawnień, by pobrać 105330.stp

Nie masz uprawnień, by pobrać 105330.igs

Nie masz uprawnień, by pobrać 105330.jt

Nie masz uprawnień, by pobrać 105330.dwg

Nie masz uprawnień, by pobrać 105330m_D.dxf

Produkt 105314 został dodany do notatnika.

Do koszyka dodano produkt 105314.

Nr kat. 105316 SR D50 4700 FSP1000 IP HVI GFK V2A

Nie masz uprawnień, by pobrać 105332.stp

Nie masz uprawnień, by pobrać 105332.igs

Nie masz uprawnień, by pobrać 105332.jt

Nie masz uprawnień, by pobrać 105332.dwg

Nie masz uprawnień, by pobrać 105332m_D.dxf

Produkt 105316 został dodany do notatnika.

Do koszyka dodano produkt 105316.

Con asta di captazione

Nr kat. 105331 SR D50 3200 FS22 2500 IP HVI GFK AL

Nie masz uprawnień, by pobrać 105331.stp

Nie masz uprawnień, by pobrać 105331.igs

Nie masz uprawnień, by pobrać 105331.jt

Nie masz uprawnień, by pobrać 105331.dwg

Nie masz uprawnień, by pobrać 105331m_D.dxf

Produkt 105331 został dodany do notatnika.

Do koszyka dodano produkt 105331.

Nr kat. 105333 SR D50 4700 FS22 2500 IP HVI GFK AL

Nie masz uprawnień, by pobrać 105333.stp

Nie masz uprawnień, by pobrać 105333.igs

Nie masz uprawnień, by pobrać 105333.jt

Nie masz uprawnień, by pobrać 105333.dwg

Nie masz uprawnień, by pobrać 105333m_D.dxf

Produkt 105333 został dodany do notatnika.

Do koszyka dodano produkt 105333.

Nr kat. 105315 SR D50 3200 FS22 2500 IP HVI GFK V2A

Nie masz uprawnień, by pobrać 105331.stp

Nie masz uprawnień, by pobrać 105331.igs

Nie masz uprawnień, by pobrać 105331.jt

Nie masz uprawnień, by pobrać 105331.dwg

Nie masz uprawnień, by pobrać 105331m_D.dxf

Produkt 105315 został dodany do notatnika.

Do koszyka dodano produkt 105315.

Nr kat. 105317 SR D50 4700 FS22 2500 IP HVI GFK V2A

Nie masz uprawnień, by pobrać 105333.stp

Nie masz uprawnień, by pobrać 105333.igs

Nie masz uprawnień, by pobrać 105333.jt

Nie masz uprawnień, by pobrać 105333.dwg

Nie masz uprawnień, by pobrać 105333m_D.dxf

Produkt 105317 został dodany do notatnika.

Do koszyka dodano produkt 105317.

Con punta di captazione e uscita laterale

Nr kat. 105325 SR D50 3200 FS1000 IP SA HVI GFK AL

Nie masz uprawnień, by pobrać 105325.stp

Nie masz uprawnień, by pobrać 105325.igs

Nie masz uprawnień, by pobrać 105325.jt

Nie masz uprawnień, by pobrać 105325.dwg

Nie masz uprawnień, by pobrać 105325m_D.dxf

Produkt 105325 został dodany do notatnika.

Do koszyka dodano produkt 105325.

Nr kat. 105327 SR D50 4700 FS1000 IP SA HVI GFK AL

Nie masz uprawnień, by pobrać 105327.stp

Nie masz uprawnień, by pobrać 105327.igs

Nie masz uprawnień, by pobrać 105327.jt
