NSM-Protector

• Protezione da sovratensioni con dispositivo di controllo e di sezionamento
• Maggiore sicurezza contro le inversioni di collegamento, grazie al circuito di protezione a Y
• Segnalazione ottica di funzionamento (verde) e di guasto (rossa)
• Con supporto (dimensione 60 mm) per montaggio in scatola Ø 60 mm, profondità 40 mm

NSM PRO

Presa schuko con protezione da sovratensione per reti monofase TT e TN.

1 Produkt

Nr kat. 924335 NSM PRO TW

GTIN / EAN 4013364071773, Nr taryfy celnej (EU): 85363010, Waga brutto: 122.50 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

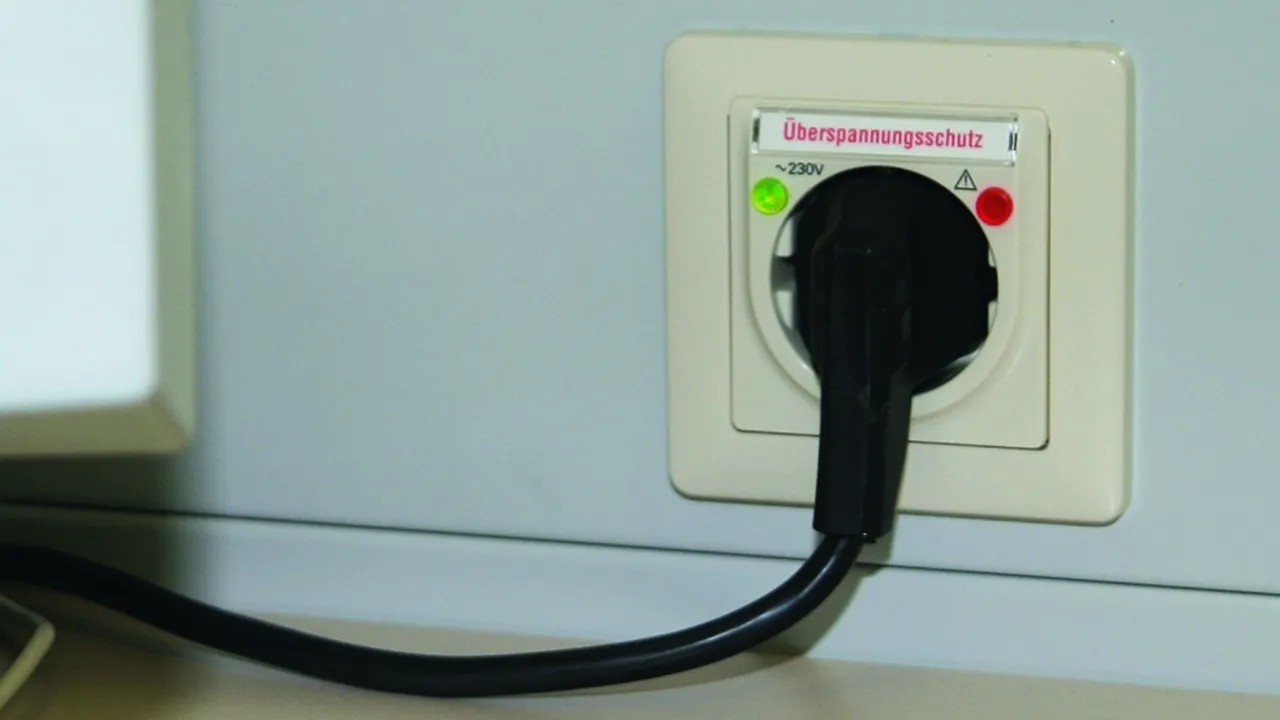

Presa schuko con protezione da sovratensione NSM-Protector TW
Presa schuko con protezione da sovratensione per reti monofase TT e TN
SPD Tipo 3 secondo CEI EN 61643-11
Segnalazione ottica di funzionamento (verde) e di guasto (rossa)
Tensione massima continuativa: 255 V AC
Livello di protezione: ≤ 1,5 kV
Corrente totale impulsiva (8/20 µs): 5 kA
Protezione di corrente max lato rete: B 16 A
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: NSM PRO TW
Art.: 924335
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 3 / Class III
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	3 kA
Corrente totale impulsiva (8/20 µs) [L+N-PE] (I_total )	5 kA
Livello di protezione [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Protezione di corrente max lato rete	B 16 A
Indicazione di difetto	spia rossa
Indicazione di funzionamento	spia verde
Esecuzione DELTA	bianco "titan"

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 3 / Class III
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	3 kA
Corrente totale impulsiva (8/20 µs) [L+N-PE] (I_total )	5 kA
Impulso combinato (U_OC )	6 kV
Impulso combinato [L+N-PE] (U_OC_total )	10 kV
Livello di protezione [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Tempo di intervento [L-N] (t_A )	≤ 25 ns
Tempo di intervento [L/N-PE] (t_A )	≤ 100 ns
Protezione di corrente max lato rete	B 16 A
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	1 kA_eff
Tensione TOV [L-N] (U_T) – caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – caratteristica	440 V / 120 min. – guasto in sicurezza
Tensione TOV [L/N-PE] (U_T) – caratteristica	335 V / 120 min. – tenuta
Tensione TOV [L/N-PE] (U_T) – caratteristica	440 V / 5 sec. – tenuta
Tensione TOV [L+N-PE] (U_T) – caratteristica	1200 V + UREF / 200 ms. – guasto in sicurezza
Indicazione di difetto	spia rossa
Indicazione di funzionamento	spia verde
Numero delle porte	1
Temperatura d'esercizio (T_U )	-25 °C ... +40 °C
Sezione di collegamento	morsetto doppio senza viti fino a 2,5 mm²cad., adatto anche al cablaggio passante
Montaggio su	anello portante (Ø60 mm) per installazione in scatola, profondità 32 mm
Materiale involucro	termoplastco, UL 94 V-2
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Esecuzione DELTA	bianco "titan"
