Nr kat. 956305 DV M2 TNC 255 FM

GTIN / EAN 4013364510586, Nr taryfy celnej (EU): 85363090, Waga brutto: 519.19 g, Jednostka opakowaniowa: 1.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Scaricatore combinato modulare DEHNventil M2 TNC 255 FM
scaricatore combinato tripolare, modulare, innestabile per
sistemi TN-C a 230/400 V, larghezza 4 unità
con contatto di telesegnalamento
SPD di tipo 1 + tipo 2 + tipo 3 secondo la norma EN 61643-11
Tecnologia spinterometrica RAC
per la limitazione della corrente susseguente
Tensione massima continuativa: AC 255 V
Livello di protezione: <= 1,5 kV
corrente di fulmine (10/350): 75 kA
Estinzione della corrente susseguente di rete: fino a 100 kAeff.
Certificato VDE, KEMA
Coordinazione energetica secondo la specifica tecnica DIN CLC/TS 61643-12
SPD della famiglia Red/Line e direttamente al dispositivo terminale

Fabbricato: DEHN
Tipo: DV M2 TNC 255 FM
Art.: 956305
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Classe I + Classe II + Classe III
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Corrente impulsiva di fulmine (10/350 µs) [L-PEN] (I_imp )	25 kA
Livello di protezione (U_P )	≤ 1,5 kV
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	250 A gG
Omologazioni	VDE, KEMA, UL
Contatto FM / tipo di contatto	sì / scambio pulito
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak)


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Classe I + Classe II + Classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 1 + tipo 2 + tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Corrente impulsiva di fulmine (10/350 µs) [L-PEN] (I_imp )	25 kA
Energia specifica [L-PEN] (W/R)	156,25 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L-PEN] (I_n )	25 kA
Livello di protezione (U_P )	≤ 1,5 kV
Tensione a vuoto del generatore ibrido (Uoc)	6 kV
Estinzione corrente susseguente di rete ac (I_fi )	50 kA_eff
Limitazione corrente susseguente di rete / selettività	Un fusibile da 35 A gG non interviene fino a 50 kA_eff(prosp.)
Tenuta al cortocircuito [L-N]/[N-PE] (I_SCCR )	50 kA_eff
Tempo d'intervento (t_A )	≤ 100 ns
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	250 A gG
Tensione TOV (UT) - Caratteristica	440 V / 120 min. – tenuta
Energia passante con un S20K275 (Iimp = 2,5 ... 25 kA)	< 1 J
Temperatura d'esercizio [derivazione]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero porte	1
Sezione di collegamento (L1, L2, L3, PEN, 9) (min.)	6 mm²monofilo / a filo sottile
Sezione di collegamento (L1, L2, L3, PEN, 9) (max.)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Luogo d'installazione	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	VDE, KEMA, UL
Contatto FM / tipo di contatto	sì / scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento morsetti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak)
– Limitazione/eliminazione di correnti susseguenti di rete	fino a 100 kA_eff (220 kA_peak)
– Fusibile max. (L) fino a Icc = 100 kA_eff	250 A gG
Impiego scaricatore a 16,7 Hz - sistema di alimentazione ferroviaria
– Tensione di prova AC (U_C )	266 V
– Tensione nominale AC (U_N )	230 / 400 V
– Frequenza nominale AC (f_N )	16,7 Hz
– Fusibile di protezione max.	160 A gG @ 16,7 Hz

Produkt 956305 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 956305.

Idź do sklepu internetowego

Nr kat. 956405 DV M2 TNS 255 FM

GTIN / EAN 4013364510562, Nr taryfy celnej (EU): 85363090, Waga brutto: 583.68 g, Jednostka opakowaniowa: 1.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Scaricatore combinato modulare DEHNventil M2 TNS 255 FM
Scaricatore combinato modulare tetrapolare innestabile per
sistemi TN(C)-S a 230/400 V, larghezza 4 unità
con contatto di telesegnalamento
SPD di tipo 1 + tipo 2 + tipo 3 secondo la norma EN 61643-11
Tecnologia spinterometrica RAC
per la limitazione della corrente susseguente
Tensione massima continuativa: AC 255 V
Livello di protezione: <= 1,5 kV
corrente di fulmine (10/350): 100 kA
Estinzione della corrente susseguente di rete: fino a 100 kAeff.
Certificato VDE, KEMA
Coordinazione energetica secondo la specifica tecnica DIN CLC/TS 61643-12
SPD della famiglia Red/Line e direttamente al dispositivo terminale

Fabbricato: DEHN
Tipo: DV M2 TNS 255 FM
Art.: 956405
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Classe I + Classe II + Classe III
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	25 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	250 A gG
Omologazioni	VDE, KEMA, UL
Contatto FM / tipo di contatto	sì / scambio pulito
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak)


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Classe I + Classe II + Classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 1 + tipo 2 + tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Energia specifica [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	25 kA
Energia specifica [L, N-PE] (W/R)	156,25 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	25 / 100 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Tensione a vuoto del generatore ibrido (Uoc)	6 kV
Estinzione corrente susseguente di rete ac (I_fi )	50 kA_eff
Limitazione corrente susseguente di rete / selettività	Un fusibile da 35 A gG non interviene fino a 50 kA_eff(prosp.)
Tenuta al cortocircuito [L-N]/[N-PE] (I_SCCR )	50 kA_eff
Tempo d'intervento (t_A )	≤ 100 ns
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	250 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Energia passante con un S20K275 (Iimp = 2,5 ... 25 kA)	< 1 J
Temperatura d'esercizio [derivazione]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero porte	1
Sezione di collegamento (L1, L2, L3, N, PE, 9) (min.)	6 mm²monofilo / a filo sottile
Sezione di collegamento (L1, L2, L3, N, PE, 9) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Luogo d'installazione	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	VDE, KEMA, UL
Contatto FM / tipo di contatto	sì / scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento morsetti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak)
– Limitazione/eliminazione di correnti susseguenti di rete	fino a 100 kA_eff (220 kA_peak)
– Fusibile max. (L) fino a Icc = 100 kA_eff	250 A gG
Impiego scaricatore a 16,7 Hz - sistema di alimentazione ferroviaria
– Tensione di prova AC (U_C )	266 V
– Tensione nominale AC (U_N )	230 / 400 V
– Frequenza nominale AC (f_N )	16,7 Hz
– Fusibile di protezione max.	160 A gG @ 16,7 Hz

Produkt 956405 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 956405.

Idź do sklepu internetowego

Nr kat. 956315 DV M2 TT 255 FM

GTIN / EAN 4013364528963, Nr taryfy celnej (EU): 85363090, Waga brutto: 616.00 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

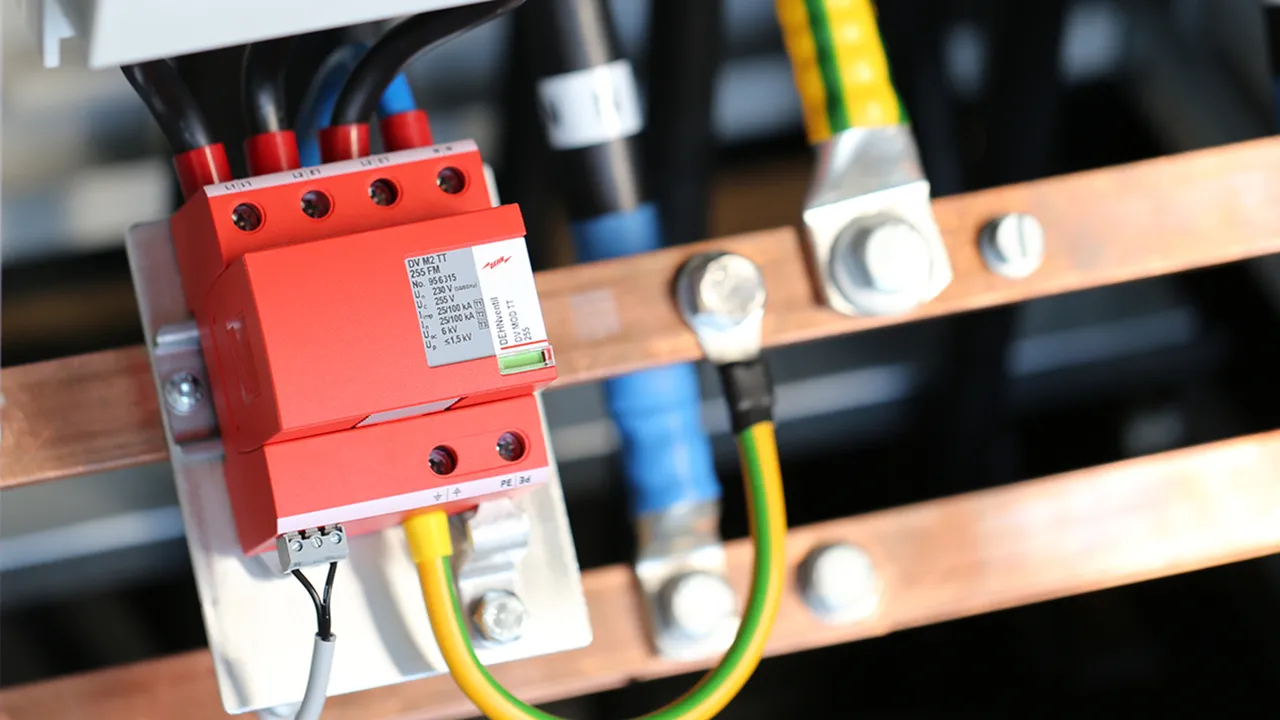

Scaricatore combinato modulare DEHNventil M2 TT 255 FM
Scaricatore combinato modulare tetrapolare innestabile per
sistemi TT e TN(C)-S a 230/400 V, larghezza 4 unità
con contatto di telesegnalamento
SPD di tipo 1 + tipo 2 + tipo 3 secondo la norma EN 61643-11
Tecnologia spinterometrica RAC
per la limitazione della corrente susseguente
Tensione massima continuativa: AC 255 V
Livello di protezione: <= 1,5 kV
corrente di fulmine (10/350): 100 kA
Estinzione della corrente susseguente di rete: fino a 100 kAeff.
Certificato VDE, KEMA
Coordinazione energetica secondo la specifica tecnica DIN CLC/TS 61643-12
SPD della famiglia Red/Line e direttamente al dispositivo terminale

Fabbricato: DEHN
Tipo: DV M2 TT 255 FM
Art.: 956315
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Classe I + Classe II + Classe III
Tensione massima continuativa AC [L-N] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	250 A gG
Omologazioni	VDE, KEMA, UL
Contatto FM / tipo di contatto	sì / scambio pulito
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak )
Indicazioni aggiuntive:	---------------------------------
– Livello di protezione [L-PE] (U_P )	1,8 kV


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Classe I + Classe II + Classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 1 + tipo 2 + tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	255 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_{C (N-PE)} )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Energia specifica [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Energia specifica [L-N]/[N-PE] (W/R)	156,25 kJ/Ohm / 2,50 MJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 100 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Tensione a vuoto del generatore ibrido (Uoc)	6 kV
Estinzione corrente susseguente di rete [L-N]/[N-PE] (I_fi )	50 kA_eff/ 100 A_eff
Limitazione corrente susseguente di rete / selettività	Un fusibile da 35 A gG non interviene fino a 50 kA_eff(prosp.)
Tenuta al cortocircuito [L-N]/[N-PE] (I_SCCR )	50 kA_eff / 100 A_eff
Tempo d'intervento (t_A )	≤ 100 ns
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	250 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (UT) – Caratteristica	1200 V / 200 ms – tenuta
Energia passante con un S20K275 (Iimp = 2,5 ... 25 kA)	< 1 J
Temperatura d'esercizio [derivazione]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero porte	1
Sezione di collegamento (L1, L2, L3, N, PE, 9) (min.)	6 mm²monofilo / a filo sottile
Sezione di collegamento (L1, L2, L3, N, PE, 9) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Luogo d'installazione / grado di protezione	all'interno / IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	VDE, KEMA, UL
Contatto FM / tipo di contatto	sì / scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento morsetti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak )
– Limitazione/eliminazione di correnti susseguenti di rete	fino a 100 kA_eff (220 kA_peak)
– Fusibile max. (L) fino a Icc = 100 kA_eff	250 A gG
Indicazioni aggiuntive:	---------------------------------
– Livello di protezione [L-PE] (U_P )	1,8 kV
Impiego scaricatore a 16,7 Hz - sistema di alimentazione ferroviaria
– Tensione di prova AC (U_C )	266 V
– Tensione nominale AC (U_N )	230 / 400 V
– Frequenza nominale AC (f_N )	16,7 Hz
– Fusibile di protezione max.	160 A gG @ 16,7 Hz

Produkt 956315 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 956315.

Idź do sklepu internetowego

Nr kat. 956205 DV M2 TN 255 FM

GTIN / EAN 4013364510579, Nr taryfy celnej (EU): 85363090, Waga brutto: 311.29 g, Jednostka opakowaniowa: 1.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Scaricatore combinato modulare DEHNventil M2 TN 255 FM
Scaricatore combinato modulare bipolare innestabile per
sistemi TN monofase, larghezza 2 unità
con contatto di telesegnalamento
SPD di tipo 1 + tipo 2 + tipo 3 secondo la norma EN 61643-11
Tecnologia spinterometrica RAC
per la limitazione della corrente susseguente
Tensione massima continuativa: AC 255 V
Livello di protezione: <= 1,5 kV
corrente di fulmine (10/350): 50 kA
Estinzione della corrente susseguente di rete: fino a 100 kAeff.
Certificato VDE, KEMA
Coordinazione energetica secondo la specifica tecnica DIN CLC/TS 61643-12
SPD della famiglia Red/Line e direttamente al dispositivo terminale

Fabbricato: DEHN
Tipo: DV M2 TN 255 FM
Art.: 956205
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Classe I + Classe II + Classe III
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	50 kA
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	25 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	250 A gG
Omologazioni	VDE, KEMA, UL
Contatto FM / tipo di contatto	sì / scambio pulito
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak)


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Classe I + Classe II + Classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 1 + tipo 2 + tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	50 kA
Energia specifica [L+N-PE] (W/R)	625,00 kJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	25 kA
Energia specifica [L, N-PE] (W/R)	156,25 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	25 / 50 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Tensione a vuoto del generatore ibrido (Uoc)	6 kV
Estinzione corrente susseguente di rete ac (I_fi )	50 kA_eff
Limitazione corrente susseguente di rete / selettività	Un fusibile da 35 A gG non interviene fino a 50 kA_eff(prosp.)
Tenuta al cortocircuito [L-N]/[N-PE] (I_SCCR )	50 kA_eff
Tempo d'intervento (t_A )	≤ 100 ns
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	250 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Energia passante con un S20K275 (Iimp = 2,5 ... 25 kA)	< 1 J
Temperatura d'esercizio [derivazione]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero porte	1
Sezione di collegamento (L, N, PE, 9) (min.)	6 mm²monofilo / a filo sottile
Sezione di collegamento (L, N, PE, 9) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Luogo d'installazione	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	VDE, KEMA, UL
Contatto FM / tipo di contatto	sì / scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento morsetti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak)
– Limitazione/eliminazione di correnti susseguenti di rete	fino a 100 kA_eff (220 kA_peak)
– Fusibile max. (L) fino a Icc = 100 kA_eff	315 A gG
Impiego scaricatore a 16,7 Hz - sistema di alimentazione ferroviaria
– Tensione di prova AC (U_C )	266 V
– Tensione nominale AC (U_N )	230 V
– Frequenza nominale AC (f_N )	16,7 Hz
– Fusibile di protezione max.	160 A gG @ 16,7 Hz

Produkt 956205 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 956205.

Idź do sklepu internetowego

Nr kat. 956115 DV M2 TT 2P 255 FM

GTIN / EAN 4013364546929, Nr taryfy celnej (EU): 85363090, Waga brutto: 327.00 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Scaricatore combinato modulare DEHNventil M2 TT 2P 255 FM
Scaricatore combinato modulare bipolare innestabile per
sistemi monofase TT e TN, larghezza 2 unità
con contatto di telesegnalamento
SPD di tipo 1 + tipo 2 + tipo 3 secondo la norma EN 61643-11
Tecnologia spinterometrica RAC
per la limitazione della corrente susseguente
Tensione massima continuativa: AC 255 V
Livello di protezione: <= 1,5 kV
corrente di fulmine (10/350): 50 kA
Estinzione della corrente susseguente di rete: fino a 100 kAeff.
Certificato VDE, KEMA
Coordinazione energetica secondo la specifica tecnica DIN CLC/TS 61643-12
SPD della famiglia Red/Line e direttamente al dispositivo terminale

Fabbricato: DEHN
Tipo: DV M2 TT 2P 255 FM
Art.: 956115
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Classe I + Classe II + Classe III
Tensione massima continuativa AC [L-N] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	50 kA
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	250 A gG
Omologazioni	VDE, KEMA, UL
Contatto FM / tipo di contatto	sì / scambio pulito
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak)
Indicazioni aggiuntive:	---------------------------------
– Livello di protezione [L-PE] (U_P )	1,8 kV


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Classe I + Classe II + Classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 1 + tipo 2 + tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	255 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_{C (N-PE)} )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	50 kA
Energia specifica [L+N-PE] (W/R)	625,00 kJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Energia specifica [L-N]/[N-PE] (W/R)	156,25 / 625,00 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 50 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Tensione a vuoto del generatore ibrido (Uoc)	6 kV
Estinzione corrente susseguente di rete [L-N]/[N-PE] (I_fi )	50 kA_eff/ 100 A_eff
Limitazione corrente susseguente di rete / selettività	Un fusibile da 35 A gG non interviene fino a 50 kA_eff(prosp.)
Tenuta al cortocircuito [L-N]/[N-PE] (I_SCCR )	50 kA_eff / 100 A_eff
Tempo d'intervento (t_A )	≤ 100 ns
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	250 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (UT) – Caratteristica	1200 V / 200 ms – tenuta
Energia passante con un S20K275 (Iimp = 2,5 ... 25 kA)	< 1 J
Temperatura d'esercizio [derivazione]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero porte	1
Sezione di collegamento (L, N, PE, 9) (min.)	6 mm²monofilo / a filo sottile
Sezione di collegamento (L, N, PE, 9) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Luogo d'installazione / grado di protezione	all'interno / IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	VDE, KEMA, UL
Contatto FM / tipo di contatto	sì / scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento morsetti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak)
– Limitazione/eliminazione di correnti susseguenti di rete	fino a 100 kA_eff (220 kA_peak)
– Fusibile max. (L) fino a Icc = 100 kA_eff	250 A gG
Indicazioni aggiuntive:	---------------------------------
– Livello di protezione [L-PE] (U_P )	1,8 kV
Impiego scaricatore a 16,7 Hz - sistema di alimentazione ferroviaria
– Tensione di prova AC (U_C )	266 V
– Tensione nominale AC (U_N )	230 V
– Frequenza nominale AC (f_N )	16,7 Hz
– Fusibile di protezione max.	160 A gG @ 16,7 Hz

Produkt 956115 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 956115.

Idź do sklepu internetowego

Nr kat. 951300 DV M TNC 255

GTIN / EAN 4013364108134, Nr taryfy celnej (EU): 85363090, Waga brutto: 1004.00 g, Jednostka opakowaniowa: 1.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Scaricatore combinato modulare DEHNventil M TNC 255
Scaricatore combinato, tripolare, modulare, innestabile
per reti TN-C con tensione nominale di 230 / 400 V, larghezza 6 unità
SPD Tipo 1 + Tipo 2 in accordo a CEI EN 61643-11
Tecnologia spinterometrica RADAX-Flow per
la limitazione di corrente susseguente
Tensione massima continuativa: 264 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350): 75 kA
Estinzione corrente susseguente di rete: fino a 100 kAeff
Coordinamento energetico in accordo a CEI EN 62305-4
SPD della famiglia di prodotti Red/Line, direttamente sul terminale

Fabbricato: DEHN
Tipo: DV M TNC 255
Art.: 951300
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	264 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Corrente impulsiva di fulmine (10/350 µs) [L-PEN] (I_imp )	25 kA
Livello di protezione (U_P )	≤ 1,5 kV
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	315 A gG
Omologazioni	KEMA, VDE, UL
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff ( 220 kA_peak)


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	264 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Energia specifica [L1+L2+L3-PEN] (W/R)	1,40 MJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L-PEN] (I_imp )	25 kA
Energia specifica [L-PEN] (W/R)	156,25 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	25 / 75 kA
Livello di protezione (U_P )	≤ 1,5 kV
Estinzione corrente susseguente di rete ac (I_fi )	50 kA_eff
Limitazione corrente susseguente di rete / selettività	un fusibile da 20 A gG non interviene fino a 50 kA_eff(pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	315 A gG
Fusibile di protezione max. (L-L')	125 A gG
Tensione TOV (UT) - Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio [derivazione]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero porte	1
Sezione di collegamento (L1, L1', L2, L2', L3, L3', PEN, 9) (min.)	10 mm²rigido / flessibile
Sezione di collegamento (L1, L2, L3, PEN) (max.)	50 mm²semirigido / 35 mm²flessibile
Sezione di collegamento (L1', L2', L3', 9) (max.)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo d'installazione	all'interno
Grado di protezione	IP 20
Dimensioni	6 unità, DIN 43880
Omologazioni	KEMA, VDE, UL
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff ( 220 kA_peak)
– Limitazione/eliminazione di correnti susseguenti di rete	fino a 100 kA_eff (220 kA_peak)
– Fusibile max. (L) fino a Icc = 100 kA_eff	315 A gG
Impiego scaricatore a 16,7 Hz - sistema di alimentazione ferroviaria
– Tensione nominale AC (U_N )	230 / 400 V
– Frequenza nominale AC (f_N )	16,7 Hz
– Fusibile di protezione max.	125 A gG @ 16,7 Hz

Produkt 951300 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 951300.

Idź do sklepu internetowego

Nr kat. 951305 DV M TNC 255 FM

GTIN / EAN 4013364108141, Nr taryfy celnej (EU): 85363090, Waga brutto: 1020.00 g, Jednostka opakowaniowa: 1.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Scaricatore combinato modulare DEHNventil M TNC 255 FM
Scaricatore combinato, tripolare, modulare, innestabile
per reti TN-C con tensione nominale di 230 / 400 V, larghezza 6 unità
con contatto di telesegnalamento
SPD Tipo 1 + Tipo 2 in accordo a CEI EN 61643-11
Tecnologia spinterometrica RADAX-Flow per
la limitazione di corrente susseguente
Tensione massima continuativa: 264 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350): 75 kA
Estinzione corrente susseguente di rete: fino a 100 kAeff
Coordinamento energetico in accordo a CEI EN 62305-4
SPD della famiglia di prodotti Red/Line, direttamente sul terminale

Fabbricato: DEHN
Tipo: DV M TNC 255 FM
Art.: 951305
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	264 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Corrente impulsiva di fulmine (10/350 µs) [L-PEN] (I_imp )	25 kA
Livello di protezione (U_P )	≤ 1,5 kV
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	315 A gG
Omologazioni	KEMA, VDE, UL
Contatto FM / tipo di contatto	scambio pulito
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak)


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	264 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Energia specifica [L1+L2+L3-PEN] (W/R)	1,40 MJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L-PEN] (I_imp )	25 kA
Energia specifica [L-PEN] (W/R)	156,25 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	25 / 75 kA
Livello di protezione (U_P )	≤ 1,5 kV
Estinzione corrente susseguente di rete ac (I_fi )	50 kA_eff
Limitazione corrente susseguente di rete / selettività	un fusibile da 20 A gG non interviene fino a 50 kA_eff(pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	315 A gG
Fusibile di protezione max. (L-L')	125 A gG
Tensione TOV (UT) - Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio [derivazione]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero porte	1
Sezione di collegamento (L1, L1', L2, L2', L3, L3', PEN, 9) (min.)	10 mm²rigido / flessibile
Sezione di collegamento (L1, L2, L3, PEN) (max.)	50 mm²semirigido / 35 mm²flessibile
Sezione di collegamento (L1', L2', L3', 9) (max.)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo d'installazione	all'interno
Grado di protezione	IP 20
Dimensioni	6 unità, DIN 43880
Omologazioni	KEMA, VDE, UL
Contatto FM / tipo di contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento morsetti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak)
– Limitazione/eliminazione di correnti susseguenti di rete	fino a 100 kA_eff (220 kA_peak)
– Fusibile max. (L) fino a Icc = 100 kA_eff	315 A gG
Impiego scaricatore a 16,7 Hz - sistema di alimentazione ferroviaria
– Tensione nominale AC (U_N )	230 / 400 V
– Frequenza nominale AC (f_N )	16,7 Hz
– Fusibile di protezione max.	125 A gG @ 16,7 Hz

Produkt 951305 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 951305.

Idź do sklepu internetowego

Nr kat. 951400 DV M TNS 255

GTIN / EAN 4013364108158, Nr taryfy celnej (EU): 85363090, Waga brutto: 1.40 kg, Jednostka opakowaniowa: 1.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Scaricatore combinato modulare DEHNventil M TNS 255
Scaricatore combinato, tetrapolare, modulare, innestabile
per reti TN(C)-S con tensione nominale di 230 / 400 V, larghezza 8 unità
SPD Tipo 1 + Tipo 2 in accordo a CEI EN 61643-11
Tecnologia spinterometrica RADAX-Flow per
la limitazione di corrente susseguente
Tensione massima continuativa: 264 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350): 100 kA
Estinzione corrente susseguente di rete: fino a 100 kAeff.
Coordinamento energetico in accordo a CEI EN 62305-4
SPD della famiglia di prodotti Red/Line, direttamente sul terminale

Fabbricato: DEHN
Tipo: DV M TNS 255
Art.: 951400
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	264 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	25 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	315 A gG
Omologazioni	KEMA, VDE, UL
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff(220 kA_peak)


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	264 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Energia specifica [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	25 kA
Energia specifica [L, N-PE] (W/R)	156,25 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	25 / 100 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Estinzione corrente susseguente di rete ac (I_fi )	50 kA_eff
Limitazione corrente susseguente di rete / selettività	un fusibile da 20 A gG non interviene fino a 50 kA_eff(pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	315 A gG
Fusibile di protezione max. (L-L')	125 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio [derivazione]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero porte	1
Sezione di collegamento (L1, L1', L2, L2', L3, L3', N, N', PE, 9) (min.)	10 mm²rigido / flessibile
Sezione di collegamento (L1, L2, L3, N, PE) (max.)	50 mm²semirigido / 35 mm²flessibile
Sezione di collegamento (L1', L2', L3', N', 9) (max.)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo d'installazione	all'interno
Grado di protezione	IP 20
Dimensioni	8 unità, DIN 43880
Omologazioni	KEMA, VDE, UL
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff(220 kA_peak)
– Limitazione/eliminazione di correnti susseguenti di rete	fino a 100 kA_eff (220 kA_peak)
– Fusibile max. (L) fino a Icc = 100 kA_eff	315 A gG
Impiego scaricatore a 16,7 Hz - sistema di alimentazione ferroviaria
– Tensione nominale AC (U_N )	230 / 400 V
– Frequenza nominale AC (f_N )	16,7 Hz
– Fusibile di protezione max.	125 A gG @ 16,7 Hz

Produkt 951400 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 951400.

Idź do sklepu internetowego

Nr kat. 951405 DV M TNS 255 FM

GTIN / EAN 4013364108165, Nr taryfy celnej (EU): 85363090, Waga brutto: 1.40 kg, Jednostka opakowaniowa: 1.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Modularer Scaricatore combinato DEHNventil M TNS 255 FM
Scaricatore combinato modulare per reti TN-S
con tensione nominale di 230 / 400 V
Con contatto di scambio pulito per il telesegnalamento
Dimensioni: 8 unità
SPD Tipo 1 + Tipo 2 secondo CEI EN 61643-11
Tecnologia spinterometrica RADAX-Flow per la limitazione
di corrente susseguente
Tensione massima continuativa: 264 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 100 kA
Estinzione corrente susseguente di rete: fino a 100 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DV M TNS 255 FM
Art.: 951405
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	264 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	25 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	315 A gG
Omologazioni	KEMA, VDE, UL
Contatto FM / tipo di contatto	scambio pulito
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak)


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	264 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Energia specifica [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	25 kA
Energia specifica [L, N-PE] (W/R)	156,25 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	25 / 100 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Estinzione corrente susseguente di rete ac (I_fi )	50 kA_eff
Limitazione corrente susseguente di rete / selettività	un fusibile da 20 A gG non interviene fino a 50 kA_eff(pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	315 A gG
Fusibile di protezione max. (L-L')	125 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio [derivazione]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero porte	1
Sezione di collegamento (L1, L1', L2, L2', L3, L3', N, N', PE, 9) (min.)	10 mm²rigido / flessibile
Sezione di collegamento (L1, L2, L3, N, PE) (max.)	50 mm²semirigido / 35 mm²flessibile
Sezione di collegamento (L1', L2', L3', N', 9) (max.)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo d'installazione	all'interno
Grado di protezione	IP 20
Dimensioni	8 unità, DIN 43880
Omologazioni	KEMA, VDE, UL
Contatto FM / tipo di contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento morsetti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak)
– Limitazione/eliminazione di correnti susseguenti di rete	fino a 100 kA_eff (220 kA_peak)
– Fusibile max. (L) fino a Icc = 100 kA_eff	315 A gG
Impiego scaricatore a 16,7 Hz - sistema di alimentazione ferroviaria
– Tensione nominale AC (U_N )	230 / 400 V
– Frequenza nominale AC (f_N )	16,7 Hz
– Fusibile di protezione max.	125 A gG @ 16,7 Hz

Produkt 951405 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 951405.

Idź do sklepu internetowego

Nr kat. 951310 DV M TT 255

GTIN / EAN 4013364108172, Nr taryfy celnej (EU): 85363090, Waga brutto: 1.31 kg, Jednostka opakowaniowa: 1.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Scaricatore combinato modulare DEHNventil M TT 255
Scaricatore combinato, tetrapolare, modulare, innestabile
per reti TT e TN(C) con tensione nominale di 230 / 400 V, larghezza 8 unità
SPD Tipo 1 + Tipo 2 in accordo a CEI EN 61643-11
Tecnologia spinterometrica RADAX-Flow per
la limitazione di corrente susseguente
Tensione massima continuativa: 264 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350): 100 kA
Estinzione corrente susseguente di rete: fino a 100 kAeff
Coordinamento energetico in accordo a CEI EN 62305-4
SPD della famiglia di prodotti Red/Line, direttamente sul terminale

Fabbricato: DEHN
Tipo: DV M TT 255
Art.: 951310
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC [L-N] (U_C )	264 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	315 A gG
Omologazioni	KEMA, VDE, UL
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak)
Indicazioni aggiuntive:	---------------------------------
– Livello di protezione [L-PE] (U_P )	2,2 kV


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	264 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_{C (N-PE)} )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Energia specifica [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Energia specifica [L-N]/[N-PE] (W/R)	156,25 kJ/Ohm / 2,50 MJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 100 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Estinzione corrente susseguente di rete [L-N]/[N-PE] (I_fi )	50 kA_eff/ 100 A_eff
Limitazione corrente susseguente di rete / selettività	un fusibile da 20 A gG non interviene fino a 50 kA_eff(pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	315 A gG
Fusibile di protezione max. (L-L')	125 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (UT) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio [derivazione]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero porte	1
Sezione di collegamento (L1, L1', L2, L2', L3, L3', N, N', PE, 9) (min.)	10 mm²rigido / flessibile
Sezione di collegamento (L1, L2, L3, N, PE) (max.)	50 mm²semirigido / 35 mm²flessibile
Sezione di collegamento (L1', L2', L3', N', 9) (max.)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo d'installazione	all'interno
Grado di protezione	IP 20
Dimensioni	8 unità, DIN 43880
Omologazioni	KEMA, VDE, UL
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak)
– Limitazione/eliminazione di correnti susseguenti di rete	fino a 100 kA_eff (220 kA_peak)
– Fusibile max. (L) fino a Icc = 100 kA_eff	315 A gG
Indicazioni aggiuntive:	---------------------------------
– Livello di protezione [L-PE] (U_P )	2,2 kV
Impiego scaricatore a 16,7 Hz - sistema di alimentazione ferroviaria
– Tensione nominale AC (U_N )	230 / 400 V
– Frequenza nominale AC (f_N )	16,7 Hz
– Fusibile di protezione max.	125 A gG @ 16,7 Hz

Produkt 951310 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 951310.

Idź do sklepu internetowego

Nr kat. 951315 DV M TT 255 FM

GTIN / EAN 4013364108189, Nr taryfy celnej (EU): 85363090, Waga brutto: 1.32 kg, Jednostka opakowaniowa: 1.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Scaricatore combinato modulare DEHNventil M TT 255 FM
Scaricatore combinato, tetrapolare, modulare, innestabile
per reti TT e TN(C) con tensione nominale di 230 / 400 V, larghezza 8 unità
con contatto di telesegnalamento
SPD Tipo 1 + Tipo 2 in accordo a CEI EN 61643-11
Tecnologia spinterometrica RADAX-Flow per
la limitazione di corrente susseguente
Tensione massima continuativa: 264 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350): 100 kA
Estinzione corrente susseguente di rete: fino a 100 kAeff
Coordinamento energetico in accordo a CEI EN 62305-4
SPD della famiglia di prodotti Red/Line, direttamente sul terminale

Fabbricato: DEHN
Tipo: DV M TT 255 FM
Art.: 951315
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC [L-N] (U_C )	264 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	315 A gG
Omologazioni	KEMA, VDE, UL
Contatto FM / tipo di contatto	scambio pulito
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak )
Indicazioni aggiuntive:	---------------------------------
– Livello di protezione [L-PE] (U_P )	2,2 kV


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	264 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_{C (N-PE)} )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Energia specifica [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Energia specifica [L-N]/[N-PE] (W/R)	156,25 kJ/Ohm / 2,50 MJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 100 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Estinzione corrente susseguente di rete [L-N]/[N-PE] (I_fi )	50 kA_eff/ 100 A_eff
Limitazione corrente susseguente di rete / selettività	un fusibile da 20 A gG non interviene fino a 50 kA_eff(pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	315 A gG
Fusibile di protezione max. (L-L')	125 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (UT) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio [derivazione]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero porte	1
Sezione di collegamento (L1, L1', L2, L2', L3, L3', N, N', PE, 9) (min.)	10 mm²rigido / flessibile
Sezione di collegamento (L1, L2, L3, N, PE) (max.)	50 mm²semirigido / 35 mm²flessibile
Sezione di collegamento (L1', L2', L3', N', 9) (max.)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo d'installazione / grado di protezione	all'interno / IP 20
Dimensioni	8 unità, DIN 43880
Omologazioni	KEMA, VDE, UL
Contatto FM / tipo di contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento morsetti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak )
– Limitazione/eliminazione di correnti susseguenti di rete	fino a 100 kA_eff (220 kA_peak)
– Fusibile max. (L) fino a Icc = 100 kA_eff	315 A gG
Indicazioni aggiuntive:	---------------------------------
– Livello di protezione [L-PE] (U_P )	2,2 kV
Impiego scaricatore a 16,7 Hz - sistema di alimentazione ferroviaria
– Tensione nominale AC (U_N )	230 / 400 V
– Frequenza nominale AC (f_N )	16,7 Hz
– Fusibile di protezione max.	125 A gG @ 16,7 Hz

Produkt 951315 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 951315.

Idź do sklepu internetowego

Nr kat. 951200 DV M TN 255

GTIN / EAN 4013364108097, Nr taryfy celnej (EU): 85363090, Waga brutto: 754.00 g, Jednostka opakowaniowa: 1.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Scaricatore combinato modulare DEHNventil M TN 255
Scaricatore combinato, bipolare, modulare, innestabile
per reti monofase TN, larghezza 4 unità
con contatto di telesegnalamento
SPD Tipo 1 + Tipo 2 in accordo a CEI EN 61643-11
Tecnologia spinterometrica RADAX-Flow per
la limitazione di corrente susseguente
Tensione massima continuativa: 264 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350): 50 kA
Estinzione corrente susseguente di rete: fino a 100 kAeff
Coordinamento energetico in accordo a CEI EN 62305-4
SPD della famiglia di prodotti Red/Line, direttamente sul terminale

Fabbricato: DEHN
Tipo: DV M TN 255
Art.: 951200
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	264 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	50 kA
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	25 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	315 A gG
Omologazioni	KEMA, VDE, UL
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak)


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	264 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	50 kA
Energia specifica [L+N-PE] (W/R)	625,00 kJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	25 kA
Energia specifica [L, N-PE] (W/R)	156,25 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	25 / 50 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Estinzione corrente susseguente di rete ac (I_fi )	50 kA_eff
Limitazione corrente susseguente di rete / selettività	un fusibile da 20 A gG non interviene fino a 50 kA_eff(pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	315 A gG
Fusibile di protezione max. (L-L')	125 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio [derivazione]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero porte	1
Sezione di collegamento (L, L', N, N', PE, 9) (min.)	10 mm²rigido / flessibile
Sezione di collegamento (L, N, PE) (max.)	50 mm²semirigido / 35 mm²flessibile
Sezione di collegamento (L', N', 9) (max.)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm second EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo d'installazione	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE, UL
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak)
– Limitazione/eliminazione di correnti susseguenti di rete	fino a 100 kA_eff (220 kA_peak)
– Fusibile max. (L) fino a Icc = 100 kA_eff	315 A gG
Impiego scaricatore a 16,7 Hz - sistema di alimentazione ferroviaria
– Tensione nominale AC (U_N )	230 V
– Frequenza nominale AC (f_N )	16,7 Hz
– Fusibile di protezione max.	125 A gG @ 16,7 Hz

Produkt 951200 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 951200.

Idź do sklepu internetowego

Nr kat. 951205 DV M TN 255 FM

GTIN / EAN 4013364108103, Nr taryfy celnej (EU): 85363090, Waga brutto: 698.50 g, Jednostka opakowaniowa: 1.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Scaricatore combinato modulare DEHNventil M TN 255 FM
Scaricatore combinato, bipolare, modulare, innestabile
per reti monofase TN, larghezza 4 unità
con contatto di telesegnalamento
SPD Tipo 1 in accordo a CEI EN 61643-11
Tecnologia spinterometrica RADAX-Flow per
la limitazione di corrente susseguente
Tensione massima continuativa: 264 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350): 50 kA
Estinzione corrente susseguente di rete: fino a 100 kAeff
Coordinamento energetico in accordo a CEI EN 62305-4
SPD della famiglia di prodotti Red/Line, direttamente sul terminale

Fabbricato: DEHN
Tipo: DV M TN 255 FM
Art.: 951205
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	264 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	50 kA
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	25 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	315 A gG
Omologazioni	KEMA, VDE, UL
Contatto FM / tipo di contatto	scambio pulito
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak)


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	264 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	50 kA
Energia specifica [L+N-PE] (W/R)	625,00 kJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	25 kA
Energia specifica [L, N-PE] (W/R)	156,25 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	25 / 50 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Estinzione corrente susseguente di rete ac (I_fi )	50 kA_eff
Limitazione corrente susseguente di rete / selettività	un fusibile da 20 A gG non interviene fino a 50 kA_eff(pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	315 A gG
Fusibile di protezione max. (L-L')	125 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio [derivazione]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero porte	1
Sezione di collegamento (L, L', N, N', PE, 9) (min.)	10 mm²rigido / flessibile
Sezione di collegamento (L, N, PE) (max.)	50 mm²semirigido / 35 mm²flessibile
Sezione di collegamento (L', N', 9) (max.)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo d'installazione	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE, UL
Contatto FM / tipo di contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento morsetti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak)
– Limitazione/eliminazione di correnti susseguenti di rete	fino a 100 kA_eff (220 kA_peak)
– Fusibile max. (L) fino a Icc = 100 kA_eff	315 A gG
Impiego scaricatore a 16,7 Hz - sistema di alimentazione ferroviaria
– Tensione nominale AC (U_N )	230 V
– Frequenza nominale AC (f_N )	16,7 Hz
– Fusibile di protezione max.	125 A gG @ 16,7 Hz

Produkt 951205 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 951205.

Idź do sklepu internetowego

Nr kat. 951110 DV M TT 2P 255

GTIN / EAN 4013364108110, Nr taryfy celnej (EU): 85363090, Waga brutto: 688.59 g, Jednostka opakowaniowa: 1.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Scaricatore combinato modulare DEHNventil M TT 2P 255
Scaricatore combinato, bipolare, modulare, innestabile
per reti monofase TT e TN, larghezza 4 unità
SPD Tipo 1 + Tipo 2 in accordo a CEI EN 61643-11
Tecnologia spinterometrica RADAX-Flow per
la limitazione di corrente susseguente
Tensione massima continuativa: 264 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350): 50 kA
Estinzione corrente susseguente di rete: fino a 100 kAeff
Coordinamento energetico in accordo a CEI EN 62305-4
SPD della famiglia di prodotti Red/Line, direttamente sul terminale

Fabbricato: DEHN
Tipo: DV M TT 2P 255
Art.: 951110
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC [L-N] (U_C )	264 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	50 kA
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	315 A gG
Omologazioni	KEMA, VDE, UL
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak)
Indicazioni aggiuntive:	---------------------------------
– Livello di protezione [L-PE] (U_P )	2,2 kV


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	264 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_{C (N-PE)} )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	50 kA
Energia specifica [L+N-PE] (W/R)	625,00 kJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Energia specifica [L-N]/[N-PE] (W/R)	156,25 / 625,00 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 50 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Estinzione corrente susseguente di rete [L-N]/[N-PE] (I_fi )	50 kA_eff/ 100 A_eff
Limitazione corrente susseguente di rete / selettività	un fusibile da 20 A gG non interviene fino a 50 kA_eff(pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	315 A gG
Fusibile di protezione max. (L-L')	125 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (UT) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio [derivazione]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero porte	1
Sezione di collegamento (L, L', N, N', PE, 9) (min.)	10 mm²rigido / flessibile
Sezione di collegamento (L, N, PE) (max.)	50 mm²semirigido / 35 mm²flessibile
Sezione di collegamento (L', N', 9) (max.)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo d'installazione	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE, UL
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak)
– Limitazione/eliminazione di correnti susseguenti di rete	fino a 100 kA_eff (220 kA_peak)
– Fusibile max. (L) fino a Icc = 100 kA_eff	315 A gG
Indicazioni aggiuntive:	---------------------------------
– Livello di protezione [L-PE] (U_P )	2,2 kV
Impiego scaricatore a 16,7 Hz - sistema di alimentazione ferroviaria
– Tensione nominale AC (U_N )	230 V
– Frequenza nominale AC (f_N )	16,7 Hz
– Fusibile di protezione max.	125 A gG @ 16,7 Hz

Produkt 951110 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 951110.

Idź do sklepu internetowego

Nr kat. 951115 DV M TT 2P 255 FM

GTIN / EAN 4013364108127, Nr taryfy celnej (EU): 85363090, Waga brutto: 694.38 g, Jednostka opakowaniowa: 1.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Scaricatore combinato modulare DEHNventil M TT 2P 255 FM
Scaricatore combinato, bipolare, modulare, innestabile
per reti monofase TT e TN, larghezza 4 unità
con contatto di telesegnalamento
SPD Tipo 1 + Tipo 2 in accordo a CEI EN 61643-11
Tecnologia spinterometrica RADAX-Flow per
la limitazione di corrente susseguente
Tensione massima continuativa: 264 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350): 50 kA
Estinzione corrente susseguente di rete: fino a 100 kAeff
Intervento dei fusibili a 20 A gG fino a 50 kAeff
Coordinamento energetico in accordo a CEI EN 62305-4
SPD della famiglia di prodotti Red/Line, direttamente sul terminale

Fabbricato: DEHN
Tipo: DV M TT 2P 255 FM
Art.: 951115
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC [L-N] (U_C )	264 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	50 kA
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	315 A gG
Omologazioni	KEMA, VDE, UL
Contatto FM / tipo di contatto	scambio pulito
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak)
Indicazioni aggiuntive:	---------------------------------
– Livello di protezione [L-PE] (U_P )	2,2 kV


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	264 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_{C (N-PE)} )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	50 kA
Energia specifica [L+N-PE] (W/R)	625,00 kJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Energia specifica [L-N]/[N-PE] (W/R)	156,25 / 625,00 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 50 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Estinzione corrente susseguente di rete [L-N]/[N-PE] (I_fi )	50 kA_eff/ 100 A_eff
Limitazione corrente susseguente di rete / selettività	un fusibile da 20 A gG non interviene fino a 50 kA_eff(pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	315 A gG
Fusibile di protezione max. (L-L')	125 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (UT) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio [derivazione]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero porte	1
Sezione di collegamento (L, L', N, N', PE, 9) (min.)	10 mm²rigido / flessibile
Sezione di collegamento (L, N, PE) (max.)	50 mm²semirigido / 35 mm²flessibile
Sezione di collegamento (L', N', 9) (max.)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica colore rosso, UL 94 V-0
Luogo d'installazione / grado di protezione	all'interno / IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE, UL
Contatto FM / tipo di contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento morsetti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak)
– Limitazione/eliminazione di correnti susseguenti di rete	fino a 100 kA_eff (220 kA_peak)
– Fusibile max. (L) fino a Icc = 100 kA_eff	315 A gG
Indicazioni aggiuntive:	---------------------------------
– Livello di protezione [L-PE] (U_P )	2,2 kV
Impiego scaricatore a 16,7 Hz - sistema di alimentazione ferroviaria
– Tensione nominale AC (U_N )	230 V
– Frequenza nominale AC (f_N )	16,7 Hz
– Fusibile di protezione max.	125 A gG @ 16,7 Hz

Produkt 951115 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 951115.

Idź do sklepu internetowego

Nr kat. 961305 DV ACI M TNC 264 FM

GTIN / EAN 4013364513440, Nr taryfy celnej (EU): 85363090, Waga brutto: 2.42 kg, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Scaricatore combinato modulare DEHNventil ACI M TNC 264 FM
Scaricatore combinato tripolare modulare innestabile
per sistemi TN-C 230/400 V con
commutatore spinterometrico ACI integrato, larghezza 11 unità
con contatto di telesegnalamento
SPD di tipo 1 + tipo 2 + tipo 3 secondo la norma EN 61643-11
Tecnologia spinterometrica RADAX-Flow
per la limitazione della corrente susseguente
Tensione massima continuativa: 264 V AC
Livello di protezione: <= 1,5 kV
corrente di fulmine (10/350): 75 kA
Estinzione della corrente susseguente di rete: fino a 100 kAeff.
Certificato VDE, KEMA
Coordinamento energetico secondo IEC 61643-12
SPD della famiglia Red/Line
e direttamente al dispositivo terminale

Fabbricato: DEHN
Tipo: DV ACI M TNC 264 FM
Art.: 961305
o similare.

Dane techniczne

SPD secondo EN 61673-11 / IEC 61643-11	Tipo 1 + tipo 2 + tipo 3 / classe I + classe II + classe III
Tensione massima continuativa AC (U_C )	264 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Corrente impulsiva di fulmine (10/350 µs) [L-PEN] (I_imp )	25 kA
Livello di protezione (U_P )	≤ 1,5 kV
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak)

SPD secondo EN 61673-11 / IEC 61643-11	Tipo 1 + tipo 2 + tipo 3 / classe I + classe II + classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 1 + tipo 2 + tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	264 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Energia specifica [L1+L2+L3-PEN] (W/R)	1,40 MJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L-PEN] (I_imp )	25 kA
Energia specifica [L-PEN] (W/R)	156,25 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L-PEN] (I_n )	25 kA
Livello di protezione (U_P )	≤ 1,5 kV
Tensione a vuoto del generatore ibrido (Uoc)	20 kV
Estinzione corrente susseguente di rete ac (I_fi )	50 kA_eff
Protezione da sovracorrente integrata	Sì, tecnologia ACI
Tenuta al cortocircuito (I_SCCR )	50 kA_eff
Tempo d'intervento (t_A )	≤ 100 ns
Tensione TOV (UT) - Caratteristica	440 V / 120 min. – tenuta
Gamma di temperature d’esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso (finestrella di controllo)
Indicazione della separazione moduli	verde (vista laterale)
Numero porte	1
Sezione di collegamento (L1, L2, L3, PEN, 9) (min.)	6 mm² rigido / flessibile
Sezione di collegamento (L1, L2, L3, PEN, 9) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	Guida profilata DIN 35 mm secondo la norma EN 60715 / barra collettrice
Luogo d'installazione	Spazio interno
Grado di protezione	IP 20
Dimensioni	11 unità, DIN 43880
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak)
– Limitazione/eliminazione di correnti susseguenti di rete	fino a 100 kA_eff (220 kA_peak)

Produkt 961305 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 961305.

Idź do sklepu internetowego

Nr kat. 961405 DV ACI M TNS 264 FM

GTIN / EAN 4013364513365, Nr taryfy celnej (EU): 85363090, Waga brutto: 2.42 kg, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Scaricatore combinato modulare DEHNventil ACI M TNS 264 FM
Scaricatore combinato quadripolare modulare innestabile
per sistemi TN(C)-S 230/400 V con
commutatore spinterometrico ACI integrato
larghezza 11 unità
con contatto di telesegnalamento
SPD di tipo 1 + tipo 2 + tipo 3 secondo la norma EN 61643-11
Tecnologia spinterometrica RADAX-Flow
per la limitazione della corrente susseguente
Tensione massima continuativa: 264 V AC
Livello di protezione: <= 1,5 kV
corrente di fulmine (10/350): 100 kA
Estinzione della corrente susseguente di rete: fino a 100 kAeff.
Certificato VDE, KEMA
Coordinamento energetico secondo IEC 61643-12
SPD della famiglia Red/Line
e direttamente al dispositivo terminale

Fabbricato: DEHN
Tipo: DV ACI M TNS 264 FM
Art.: 961405
o similare.

Dane techniczne

SPD secondo EN 61673-11 / IEC 61643-11	Tipo 1 + tipo 2 + tipo 3 / classe I + classe II + classe III
Tensione massima continuativa AC (U_C )	264 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	25 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 kV
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak)

SPD secondo EN 61673-11 / IEC 61643-11	Tipo 1 + tipo 2 + tipo 3 / classe I + classe II + classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 1 + tipo 2 + tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	264 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Energia specifica [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	25 kA
Energia specifica [L, N-PE] (W/R)	156,25 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L/N-PE] (I_n )	25 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 kV
Tensione a vuoto del generatore ibrido (Uoc)	20 kV
Estinzione corrente susseguente di rete ac (I_fi )	50 kA_eff
Protezione da sovracorrente integrata	Sì, tecnologia ACI
Tenuta al corto circuito [L-PE]/[N-PE] (I_SCCR )	50 kA_eff
Tempo d'intervento (t_A )	≤ 100 ns
Tensione TOV (UT) - Caratteristica	440 V / 120 min. – tenuta
Gamma di temperature d’esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso (finestrella di controllo)
Indicazione della separazione moduli	verde (vista laterale)
Numero porte	1
Sezione di collegamento (L1, L2, L3, N, PE, 9) (min.)	6 mm² rigido / flessibile
Sezione di collegamento (L1, L2, L3, N, PE, 9) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	Guida profilata DIN 35 mm secondo la norma EN 60715 / barra collettrice
Luogo d'installazione	Spazio interno
Grado di protezione	IP 20
Dimensioni	11 unità, DIN 43880
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak)
– Limitazione/eliminazione di correnti susseguenti di rete	fino a 100 kA_eff (220 kA_peak)

Produkt 961405 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 961405.

Idź do sklepu internetowego

Nr kat. 961151 DV M2 880 FM

GTIN / EAN 4013364532557, Nr taryfy celnej (EU): 85363090, Waga brutto: 1.07 kg, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Scaricatore combinato modulare DEHNventil M2 880 FM
Scaricatore combinato tripolare modulare innestabile per
sistemi trifasici da 880 V senza messa a terra, larghezza 8 unità modulari
con contatto di telesegnalamento
Scaricatore di tipo 1 + tipo 2 secondo la norma EN 61643-11
Tecnologia spinterometrica RAC
per la limitazione della corrente susseguente
Tensione massima continuativa: 880 V AC
Livello di protezione: <= 4 kV
corrente di fulmine (10/350): 12,5 kA
Estinzione della corrente susseguente di rete: fino a 50 kAeff.

Fabbricato: DEHN
Tipo: DV M2 880 FM
Art.: 961151
o similare.

Certyfikaty

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	880 V (50 / 60 Hz)
Corrente di fulmine (10/350 µs) [1,2-3] (I_imp )	12,5 kA
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	160 A gG
Contatto FM / tipo di contatto	sì / contatto di scambio
Indicazioni aggiuntive:	---------------------------------
– Tensione anti-PID (U_1-3 + U_PID )	508 V_AC + 750 V_DC – Tenuta

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 1 + tipo 2 + tipo 3
Tensione nominale AC (U_N )	800 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	880 V (50 / 60 Hz)
Corrente di fulmine (10/350 µs) [1,2-3] (I_imp )	12,5 kA
Energia specifica [1,2-3] (W/R)	39,06 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [1,2-3] (I_n )	20 kA
Livello di protezione [1,2-3] (U_P )	≤ 4 kV
Estinzione corrente susseguente di rete ac (I_fi )	50 kA_eff
Limitazione corrente susseguente di rete / selettività	Un fusibile da 35 A gG non interviene fino a 50 kA_eff(prosp.)
Tenuta al corto circuito [1,2-3] (I_SCCR )	50 kA_eff
Tempo d'intervento (t_A )	≤ 100 ns
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	160 A gG
Temperatura d'esercizio (derivazione) (T_UP )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero porte	1
Sezione del collegamento [1,2,3] (min)	6 mm²monofilo / a filo sottile
Sezione del collegamento [1,2,3] (max)	35 mm²multifilo / 25 mm²a filo sottile
Montaggio su	Guida profilata DIN 35 mm secondo la norma EN 60715
Luogo d'installazione	Spazio interno
Grado di protezione	IP 20
Dimensioni	8 unità, DIN 43880
Contatto FM / tipo di contatto	sì / contatto di scambio
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento morsetti FM	max. 1,5 mm²monofilo / a filo sottile
Indicazioni aggiuntive:	---------------------------------
– Tensione anti-PID (U_1-3 + U_PID )	508 V_AC + 750 V_DC – Tenuta

Produkt 961151 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 961151.

Idź do sklepu internetowego

DEHNventil modular

Szczegóły

DEHNventil M2 TNC FM

Nr kat. 956305 DV M2 TNC 255 FM

Nie masz uprawnień, by pobrać 956305.jt

Nie masz uprawnień, by pobrać 956305.stp

Nie masz uprawnień, by pobrać 956305.iges

Nie masz uprawnień, by pobrać 956305.dwg

Nie masz uprawnień, by pobrać 956305m_D.dxf

Nie masz uprawnień, by pobrać DEHN.956305.edz

Produkt 956305 został dodany do notatnika.

Do koszyka dodano produkt 956305.

DEHNventil M2 TNS FM

Nr kat. 956405 DV M2 TNS 255 FM

Nie masz uprawnień, by pobrać 954315_954405.jt

Nie masz uprawnień, by pobrać 954315_954405.stp

Nie masz uprawnień, by pobrać 954315_954405.iges

Nie masz uprawnień, by pobrać 954315_954405.dwg

Nie masz uprawnień, by pobrać 954315+405m_D.dxf

Nie masz uprawnień, by pobrać DEHN.954405.edz

Produkt 956405 został dodany do notatnika.

Do koszyka dodano produkt 956405.

DEHNventil M2 TT FM

Nr kat. 956315 DV M2 TT 255 FM

Nie masz uprawnień, by pobrać 954315_954405.jt

Nie masz uprawnień, by pobrać 954315_954405.stp

Nie masz uprawnień, by pobrać 954315_954405.iges

Nie masz uprawnień, by pobrać 954315_954405.dwg

Nie masz uprawnień, by pobrać 954315+405m_D.dxf

Nie masz uprawnień, by pobrać DEHN.954315.edz

Produkt 956315 został dodany do notatnika.

Do koszyka dodano produkt 956315.

DEHNventil M2 TN FM

Nr kat. 956205 DV M2 TN 255 FM

Nie masz uprawnień, by pobrać 954115_954205.jt

Nie masz uprawnień, by pobrać 954115_954205.stp

Nie masz uprawnień, by pobrać 954115_954205.iges

Nie masz uprawnień, by pobrać 954115_954205.dwg

Nie masz uprawnień, by pobrać 954115+205m_D.dxf

Nie masz uprawnień, by pobrać DEHN.954205.edz

Produkt 956205 został dodany do notatnika.

Do koszyka dodano produkt 956205.

DEHNventil M2 TT 2P FM

Nr kat. 956115 DV M2 TT 2P 255 FM

Nie masz uprawnień, by pobrać 954115_954205.jt

Nie masz uprawnień, by pobrać 954115_954205.stp

Nie masz uprawnień, by pobrać 954115_954205.iges

Nie masz uprawnień, by pobrać 954115_954205.dwg

Nie masz uprawnień, by pobrać 954115+205m_D.dxf

Nie masz uprawnień, by pobrać DEHN.954115.edz

Produkt 956115 został dodany do notatnika.

Do koszyka dodano produkt 956115.

DEHNventil M TNC (FM)

Nr kat. 951300 DV M TNC 255

Nie masz uprawnień, by pobrać 951300.jt

Nie masz uprawnień, by pobrać 951300.stp

Nie masz uprawnień, by pobrać 951300.igs

Nie masz uprawnień, by pobrać 951300.dwg

Nie masz uprawnień, by pobrać 951300m_E.dxf

Nie masz uprawnień, by pobrać 951300_eplan.zip

Nie masz uprawnień, by pobrać DEHN.951300.wspak

Produkt 951300 został dodany do notatnika.

Do koszyka dodano produkt 951300.

Nr kat. 951305 DV M TNC 255 FM

Nie masz uprawnień, by pobrać 951305.jt

Nie masz uprawnień, by pobrać 951305.stp

Nie masz uprawnień, by pobrać 951305.igs

Nie masz uprawnień, by pobrać 951305.dwg

Nie masz uprawnień, by pobrać 951305m_E.dxf

Nie masz uprawnień, by pobrać 951305_eplan.zip

Nie masz uprawnień, by pobrać DEHN.951305.wspak

Produkt 951305 został dodany do notatnika.

Do koszyka dodano produkt 951305.

DEHNventil M TNS (FM)

Nr kat. 951400 DV M TNS 255

Nie masz uprawnień, by pobrać 951400.jt

Nie masz uprawnień, by pobrać 951400.stp

Nie masz uprawnień, by pobrać 951400.igs

Nie masz uprawnień, by pobrać 951400.dwg

Nie masz uprawnień, by pobrać 951400_310m_E.dxf
