Nr kat. 942330 DG MP TNC ACI 275 FM

GTIN / EAN 4013364495319, Nr taryfy celnej (EU): 85363030, Waga brutto: 348.11 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Limitatore di sovratensione DEHNguard MP TNC ACI 275 FM
Limitatore di sovratensione tripolare
modulare innestabile con
interruttore ACI / spinterometro integrato
e doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi TN-S, larghezza 3 unità
con contatto di telesegnalamento
SPD tipo 2 a norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 25 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TNC ACI 275 FM
Art.: 942330
o similare.

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Livello di protezione (U_P )	≤ 1,5 kV
Fusibile esterno aggiuntivo necessario	no
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – tenuta
Corrente di fuga	Nessuna corrente di fuga
Omologazioni	KEMA, VDE

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione (U_P )	≤ 1,5 kV
Livello di protezione con 5 kA (U_P )	≤ 1,5 kV
Tempo d'intervento (t_A )	≤ 100 ns
Fusibile esterno aggiuntivo necessario	no
Tenuta al corto circuito (I_SCCR )	25 kA_eff
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	nessuno
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – tenuta
Corrente di fuga	Nessuna corrente di fuga
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM/ forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Produkt 942330 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942330.

Idź do sklepu internetowego

Nr kat. 942440 DG MP TNS ACI 275 FM

GTIN / EAN 4013364477148, Nr taryfy celnej (EU): 85363030, Waga brutto: 377.08 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard MP TNS ACI 275 FM
Limitatore di sovratensione tetrapolare
modulare innestabile con
interruttore ACI / spinterometro integrato
e doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi TN-S, larghezza 4 unità
con contatto di telesegnalamento
SPD tipo 2 a norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 25 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TNS ACI 275 FM
Art.: 942440
o similare.

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC [L-PE] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusibile esterno aggiuntivo necessario	no
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – tenuta
Corrente di fuga	Nessuna corrente di fuga
Omologazioni	KEMA, VDE

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-PE] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-PE]/[N-PE] a 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Tempo d'intervento (t_A )	≤ 100 ns
Fusibile esterno aggiuntivo necessario	no
Tenuta al corto circuito (I_SCCR )	25 kA_eff
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	nessuno
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – tenuta
Corrente di fuga	Nessuna corrente di fuga
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM/ forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido/ flessibile

Produkt 942440 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942440.

Idź do sklepu internetowego

Nr kat. 942341 DG MP TT ACI 275 FM

GTIN / EAN 4013364477186, Nr taryfy celnej (EU): 85363030, Waga brutto: 377.71 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard MP TT ACI 275 FM
Limitatore di sovratensione tetrapolare
modulare innestabile con
interruttore ACI / spinterometro integrato
e doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi TT e TN-S, larghezza 4 unità
con contatto di telesegnalamento
SPD tipo 2 a norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 25 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TT ACI 275 FM
Art.: 942341
o similare.

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) [L-N] (I_n )	20 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusibile esterno aggiuntivo necessario	no
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Corrente di fuga	Nessuna corrente di fuga
Omologazioni	KEMA, VDE

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) [L-N] (I_n )	20 kA
Corrente impulsiva nominale di scarica (8/20 µs) [N-PE] (I_n )	20 kA
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 100 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Fusibile esterno aggiuntivo necessario	no
Tenuta al corto circuito (I_SCCR )	25 kA_eff
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	nessuno
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Corrente di fuga	Nessuna corrente di fuga
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM/ forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Produkt 942341 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942341.

Idź do sklepu internetowego

Nr kat. 942342 DG MP TT ACI 385 FM

GTIN / EAN 4013364484870, Nr taryfy celnej (EU): 85363030, Waga brutto: 439.00 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard MP TT ACI 385 FM
Limitatore di sovratensione tetrapolare
modulare innestabile con
interruttore ACI / spinterometro integrato
e doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi TT e TN-S, larghezza 4 unità
con contatto di telesegnalamento
SPD tipo 2 a norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 385 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 25 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TT ACI 385 FM
Art.: 942342
o similare.

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC [L-N] (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) [L-N] (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusibile esterno aggiuntivo necessario	no
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Corrente di fuga	Nessuna corrente di fuga
Omologazioni	KEMA, VDE

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	385 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) [L-N] (I_max )	40 kA
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 100 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Fusibile esterno aggiuntivo necessario	no
Tenuta al corto circuito (I_SCCR )	25 kA_eff
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	nessuno
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Corrente di fuga	Nessuna corrente di fuga
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM/ forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Produkt 942342 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942342.

Idź do sklepu internetowego

Nr kat. 942220 DG MP TN ACI 275 FM

GTIN / EAN 4013364495425, Nr taryfy celnej (EU): 85363030, Waga brutto: 234.63 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Limitatore di sovratensione DEHNguard MP TN ACI 275 FM
Limitatore di sovratensione bipolare
modulare innestabile con
interruttore ACI / spinterometro integrato
e doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi TN, larghezza 2 unità
con contatto di telesegnalamento
SPD tipo 2 a norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 25 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TN ACI 275 FM
Art.: 942220
o similare.

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC [L-PE] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusibile esterno aggiuntivo necessario	nein
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – tenuta
Corrente di fuga	Nessuna corrente di fuga
Omologazioni	KEMA, VDE

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-PE] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-PE]/[N-PE] a 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Tempo d'intervento (t_A )	≤ 100 ns
Fusibile esterno aggiuntivo necessario	nein
Tenuta al corto circuito (I_SCCR )	25 kA_eff
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	nessuno
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – tenuta
Corrente di fuga	Nessuna corrente di fuga
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM/ forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Produkt 942220 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942220.

Idź do sklepu internetowego

Nr kat. 942121 DG MP TT 2P ACI 275 FM

GTIN / EAN 4013364495364, Nr taryfy celnej (EU): 85363030, Waga brutto: 250.04 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Limitatore di sovratensione DEHNguard MP TT 2P ACI 275 FM
Limitatore di sovratensione bipolare
modulare innestabile con
interruttore ACI / spinterometro integrato
e doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi TT e TN, larghezza 2 unità
con contatto di telesegnalamento
SPD tipo 2 a norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 25 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TT 2P ACI 275 FM
Art.: 942121
o similare.

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) [L-N] (I_n )	20 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusibile esterno aggiuntivo necessario	no
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – Tenuta
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Corrente di fuga	Nessuna corrente di fuga
Omologazioni	KEMA, VDE

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) [L-N] (I_n )	20 kA
Corrente impulsiva nominale di scarica (8/20 µs) [N-PE] (I_n )	20 kA
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 100 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Fusibile esterno aggiuntivo necessario	no
Tenuta al corto circuito (I_SCCR )	25 kA_eff
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	nessuno
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – Tenuta
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Corrente di fuga	Nessuna corrente di fuga
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM/ forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Produkt 942121 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942121.

Idź do sklepu internetowego

Nr kat. 942122 DG MP TT 2P ACI 385 FM

GTIN / EAN 4013364495371, Nr taryfy celnej (EU): 85363030, Waga brutto: 250.24 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Limitatore di sovratensione DEHNguard MP TT 2P ACI 385 FM
Limitatore di sovratensione bipolare
modulare innestabile con
interruttore ACI / spinterometro integrato
e doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi TT e TN, larghezza 2 unità
con contatto di telesegnalamento
SPD tipo 2 a norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 385 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 25 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TT 2P ACI 385 FM
Art.: 942122
o similare.

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC [L-N] (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) [L-N] (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusibile esterno aggiuntivo necessario	no
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – Tenuta
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Corrente di fuga	Nessuna corrente di fuga
Omologazioni	KEMA, VDE

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	385 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) [L-N] (I_max )	40 kA
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Tempo d'intervento [L-N] (t_A )	≤ 100 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Fusibile esterno aggiuntivo necessario	no
Tenuta al corto circuito (I_SCCR )	25 kA_eff
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	nessuno
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – Tenuta
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Corrente di fuga	Nessuna corrente di fuga
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM/ forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Produkt 942122 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942122.

Idź do sklepu internetowego

Nr kat. 952330 DG M TNC ACI 275 FM

GTIN / EAN 4013364376649, Nr taryfy celnej (EU): 85363030, Waga brutto: 360.00 g, Jednostka opakowaniowa: 1.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione con tecnologia ACI DEHNguard M TNC ACI 275 FM
Limitatore di sovratensione tripolare, modulare, innestabile
con commutatore spinterometrico ACI
per sistemi di rete TN-C 230/400 V
Con contatto di telesegnalamento
Scaricatore di Tipo 2 secondo CEI EN 61643-11 (CEI 37-8)
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Non è necessario il fusibile esterno aggiuntivo
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia Red/Line
Indicazione meccanica di guasto per SPD

Fabbricato: DEHN
Tipo: DG M TNC ACI 275 FM
Art.: 952330
o similare.

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Livello di protezione (U_P )	≤ 1,5 kV
Fusibile esterno aggiuntivo necessario	no
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – tenuta
Corrente di fuga	Nessuna corrente di fuga
Omologazioni	KEMA

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Livello di protezione (U_P )	≤ 1,5 kV
Livello di protezione con 5 kA (U_P )	≤ 1,5 kV
Tempo d'intervento (t_A )	≤ 100 ns
Fusibile esterno aggiuntivo necessario	no
Tenuta al corto circuito (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – tenuta
Corrente di fuga	Nessuna corrente di fuga
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	KEMA
Contatto FM/ forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Produkt 952330 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952330.

Idź do sklepu internetowego

Nr kat. 952440 DG M TNS ACI 275 FM

GTIN / EAN 4013364376625, Nr taryfy celnej (EU): 85363030, Waga brutto: 450.00 g, Jednostka opakowaniowa: 1.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione con tecnologia ACI DEHNguard M TNS ACI 275 FM
Limitatore di sovratensione tetrapolare, modulare, innestabile
con commutatore spinterometrico ACI integrato
per sistemi di rete TN-S 230/400 V, dimenisoni: 4 unità
Con contatto di telesegnalamento
Scaricatore di Tipo 2 secondo CEI EN 61643-11 (CEI 37-8)
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Non è necessario il fusibile esterno aggiuntivo
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia Red/Line
Indicazione meccanica di guasto per SPD

Fabbricato: DEHN
Tipo: DG M TNS ACI 275 FM
Art.: 952440
o similare.

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC [L-PE] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusibile esterno aggiuntivo necessario	no
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – tenuta
Corrente di fuga	Nessuna corrente di fuga
Omologazioni	KEMA

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-PE] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Tempo d'intervento (t_A )	≤ 100 ns
Fusibile esterno aggiuntivo necessario	no
Tenuta al corto circuito (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – tenuta
Corrente di fuga	Nessuna corrente di fuga
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA
Contatto FM/ forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido/ flessibile

Produkt 952440 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952440.

Idź do sklepu internetowego

Nr kat. 952341 DG M TT ACI 275 FM

GTIN / EAN 4013364376632, Nr taryfy celnej (EU): 85363030, Waga brutto: 455.00 g, Jednostka opakowaniowa: 1.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

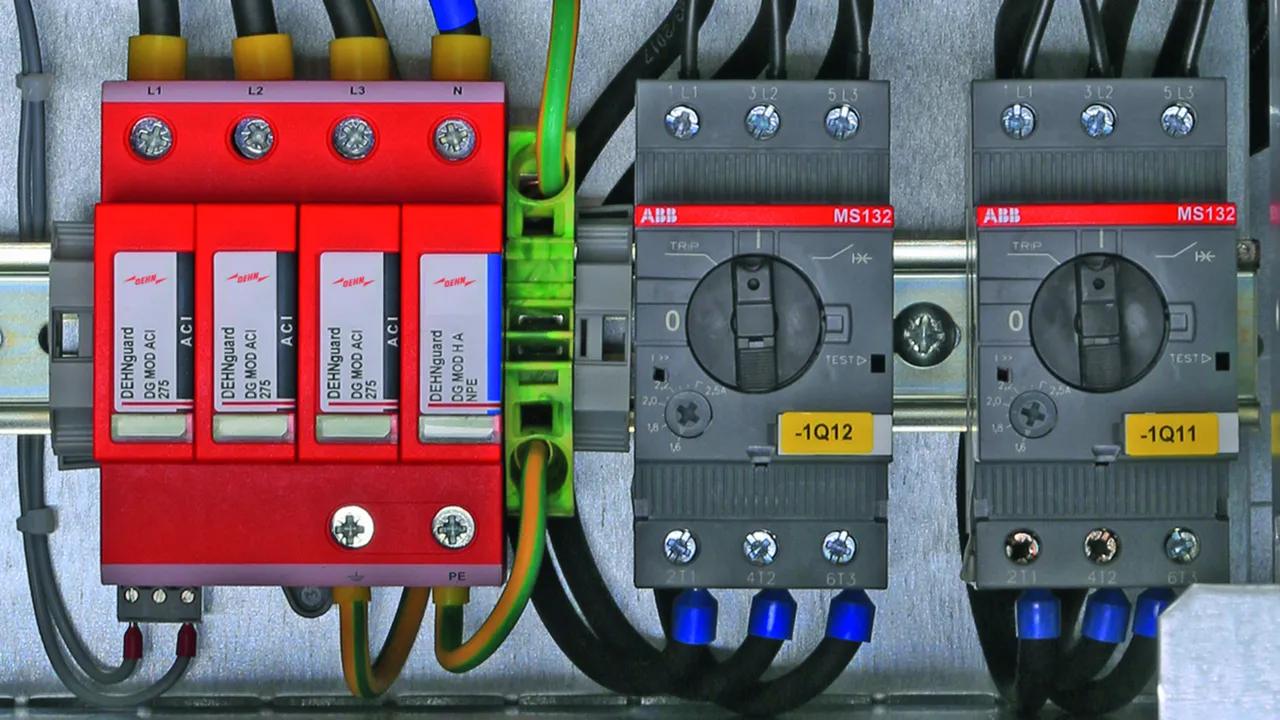

Limitatore di sovratensione con tecnologia ACI DEHNguard M TT ACI 275 FM
Limitatore di sovratensione tetrapolare, modulare, innestabile
con commutatore spinterometrico ACI integrato
per sistemi di rete TT e TN-S 230/400 V, dimenisoni: 4 unità
Con contatto di telesegnalamento
Scaricatore di Tipo 2 secondo CEI EN 61643-11 (CEI 37-8)
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Non è necessario il fusibile esterno aggiuntivo
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia Red/Line
Indicazione meccanica di guasto per SPD

Fabbricato: DEHN
Tipo: DG M TT ACI 275 FM
Art.: 952341
o similare.

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) [L-N] (I_n )	20 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusibile esterno aggiuntivo necessario	no
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Corrente di fuga	Nessuna corrente di fuga
Omologazioni	KEMA

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) [L-N] (I_n )	20 kA
Corrente impulsiva nominale di scarica (8/20 µs) [N-PE] (I_n )	80 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 100 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Fusibile esterno aggiuntivo necessario	no
Tenuta al corto circuito (I_SCCR )	25 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Corrente di fuga	Nessuna corrente di fuga
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA
Contatto FM/ forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Produkt 952341 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952341.

Idź do sklepu internetowego

Nr kat. 952342 DG M TT ACI 385 FM

GTIN / EAN 4013364387850, Nr taryfy celnej (EU): 85363030, Waga brutto: 520.00 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione con tecnologia ACI DEHNguard M TT ACI 385 FM
Limitatore di sovratensione tetrapolare modulare innestabile
con interruttore ACI/spinterometro integrato
per sistemi TT e TN-S 230/400 V, larghezza 4 unità
Con contatto di telesegnalamento
SPD tipo 2 a norma EN 61643-11
Tensione massima continuativa: 385 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Fusibile esterno aggiuntivo non necessario
Coordinamento energetico secondo la norma CEI EN 62305-4
SPD della famiglia Red/Line
Indicatore meccanico di difetto per scaricatore

Fabbricato: DEHN
Tipo: DG M TT ACI 385 FM
Art.: 952342
o similare.

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC [L-N] (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) [L-N] (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) [L-N] (I_max )	40 kA
Corrente impulsiva max di scarica (8/20 µs) [N-PE] (I_max )	120 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusibile esterno aggiuntivo necessario	no
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Corrente di fuga	Nessuna corrente di fuga
Omologazioni	KEMA

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	385 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) [L-N] (I_n )	20 kA
Corrente impulsiva nominale di scarica (8/20 µs) [N-PE] (I_n )	80 kA
Corrente impulsiva max di scarica (8/20 µs) [L-N] (I_max )	40 kA
Corrente impulsiva max di scarica (8/20 µs) [N-PE] (I_max )	120 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 100 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Fusibile esterno aggiuntivo necessario	no
Tenuta al corto circuito (I_SCCR )	25 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Corrente di fuga	Nessuna corrente di fuga
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA
Contatto FM/ forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm² rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
– Max corrente di cortocircuito presunta	50 kA_eff

Produkt 952342 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952342.

Idź do sklepu internetowego

Nr kat. 952220 DG M TN ACI 275 FM

GTIN / EAN 4013364376656, Nr taryfy celnej (EU): 85363030, Waga brutto: 245.00 g, Jednostka opakowaniowa: 1.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione con tecnologia ACI DEHNguard M TN ACI 275 FM
Limitatore di sovratensione bipolare, modulare, innestabile
con commutatore spinterometrico ACI integrato
per sistemi di rete monofase TN 230 V, dimenisoni: 2 unità
Con contatto di telesegnalamento
Scaricatore di Tipo 2 secondo CEI EN 61643-11 (CEI 37-8)
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Non è necessario il fusibile esterno aggiuntivo
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia Red/Line
Indicazione meccanica di guasto per SPD

Fabbricato: DEHN
Tipo: DG M TN ACI 275 FM
Art.: 952220
o similare.

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC [L-PE] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusibile esterno aggiuntivo necessario	nein
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – tenuta
Corrente di fuga	Nessuna corrente di fuga
Omologazioni	KEMA

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-PE] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Tempo d'intervento (t_A )	≤ 100 ns
Fusibile esterno aggiuntivo necessario	nein
Tenuta al corto circuito (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – tenuta
Corrente di fuga	Nessuna corrente di fuga
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA
Contatto FM/ forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Produkt 952220 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952220.

Idź do sklepu internetowego

Nr kat. 952121 DG M TT 2P ACI 275 FM

GTIN / EAN 4013364376663, Nr taryfy celnej (EU): 85363030, Waga brutto: 255.00 g, Jednostka opakowaniowa: 1.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione con tecnologia ACI DEHNguard M TT 2P ACI 275 FM
Limitatore di sovratensione bipolare, modulare, innestabile
con commutatore spinterometrico ACI integrato
per sistemi di rete monofase TT e TN 230 V, dimenisoni: 2 unità
Con contatto di telesegnalamento
Scaricatore di Tipo 2 secondo CEI EN 61643-11 (CEI 37-8)
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Non è necessario il fusibile esterno aggiuntivo
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia Red/Line
Indicazione meccanica di guasto per SPD

Fabbricato: DEHN
Tipo: DG M TT 2P ACI 275 FM
Art.: 952121
o similare.

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) [L-N] (I_n )	20 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusibile esterno aggiuntivo necessario	no
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Corrente di fuga	Nessuna corrente di fuga
Omologazioni	KEMA

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) [L-N] (I_n )	20 kA
Corrente impulsiva nominale di scarica (8/20 µs) [N-PE] (I_n )	80 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 100 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Fusibile esterno aggiuntivo necessario	no
Tenuta al corto circuito (I_SCCR )	25 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Corrente di fuga	Nessuna corrente di fuga
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirgido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA
Contatto FM/ forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Produkt 952121 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952121.

Idź do sklepu internetowego

Nr kat. 952122 DG M TT 2P ACI 385 FM

GTIN / EAN 4013364387867, Nr taryfy celnej (EU): 85363030, Waga brutto: 298.00 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione con tecnologia ACI DEHNguard M TT 2P ACI 385 FM
Limitatore di sovratensione bipolare modulare innestabile
con interruttore ACI/spinterometro integrato
per sistemi TT e TN, larghezza 2 unità
Con contatto di telesegnalamento
SPD tipo 2 a norma EN 61643-11
Tensione massima continuativa: 385 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Fusibile esterno aggiuntivo non necessario
Coordinamento energetico secondo la norma CEI EN 62305-4
SPD della famiglia Red/Line
Indicatore meccanico di difetto per scaricatore

Fabbricato: DEHN
Tipo: DG M TT 2P ACI 385 FM
Art.: 952122
o similare.

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC [L-N] (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) [L-N] (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) [L-N] (I_max )	40 kA
Corrente impulsiva max di scarica (8/20 µs) [N-PE] (I_max )	120 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusibile esterno aggiuntivo necessario	no
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Corrente di fuga	Nessuna corrente di fuga
Omologazioni	KEMA

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	385 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) [L-N] (I_n )	20 kA
Corrente impulsiva nominale di scarica (8/20 µs) [N-PE] (I_n )	80 kA
Corrente impulsiva max di scarica (8/20 µs) [L-N] (I_max )	40 kA
Corrente impulsiva max di scarica (8/20 µs) [N-PE] (I_max )	120 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 100 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Fusibile esterno aggiuntivo necessario	no
Tenuta al corto circuito (I_SCCR )	25 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Corrente di fuga	Nessuna corrente di fuga
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA
Contatto FM/ forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm² rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
– Max corrente di cortocircuito presunta	50 kA_eff

Produkt 952122 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952122.

Idź do sklepu internetowego

Nr kat. 952100 DG S ACI 275 FM

GTIN / EAN 4013364376526, Nr taryfy celnej (EU): 85363030, Waga brutto: 142.10 g, Jednostka opakowaniowa: 1.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione con tecnologia ACI DEHNguard S ACI 275 FM
Limitatore di sovratensione unipolare, modulare, innestabile
con commutatore spinterometrico ACI integrato, dimensioni: 1 unità
Con contatto di telesegnalamento
Scaricatore di Tipo 2 secondo CEI EN 61643-11 (CEI 37-8)
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Non è necessario il fusibile esterno aggiuntivo
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia Red/Line
Indicazione meccanica di guasto per SPD

Fabbricato: DEHN
Tipo: DG S ACI 275 FM
Art.: 952100
o similare.

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Livello di protezione (U_P )	≤ 1,5 kV
Fusibile esterno aggiuntivo necessario	no
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – tenuta
Corrente di fuga	Nessuna corrente di fuga
Omologazioni	KEMA

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Livello di protezione (U_P )	≤ 1,5 kV
Livello di protezione con 5 kA (U_P )	≤ 1,5 kV
Tempo d'intervento (t_A )	≤ 100 ns
Fusibile esterno aggiuntivo necessario	no
Tenuta al corto circuito (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – tenuta
Corrente di fuga	Nessuna corrente di fuga
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	1 unità, DIN 43880
Omologazioni	KEMA
Contatto FM/ forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm² rigido / flessibile

Produkt 952100 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952100.

Idź do sklepu internetowego

Nr kat. 952113 DG S ACI 385 FM

GTIN / EAN 4013364387874, Nr taryfy celnej (EU): 85363030, Waga brutto: 158.00 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione con tecnologia ACI DEHNguard S ACI 275 FM
Limitatore di sovratensione unipolare, modulare, innestabile
con commutatore spinterometrico ACI integrato, dimensioni: 1 unità
Con contatto di telesegnalamento
Scaricatore di Tipo 2 secondo CEI EN 61643-11 (CEI 37-8)
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Non è necessario il fusibile esterno aggiuntivo
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia Red/Line
Indicazione meccanica di guasto per SPD

Fabbricato: DEHN
Tipo: DG S ACI 385 FM
Art.: 952113
o similare.

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Fusibile esterno aggiuntivo necessario	no
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – tenuta
Corrente di fuga	Nessuna corrente di fuga
Omologazioni	KEMA

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Livello di protezione con 5 kA (U_P )	≤ 1,5 kV
Tempo d'intervento (t_A )	≤ 100 ns
Fusibile esterno aggiuntivo necessario	no
Tenuta al corto circuito (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – tenuta
Corrente di fuga	Nessuna corrente di fuga
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	1 unità, DIN 43880
Omologazioni	KEMA
Contatto FM/ forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm² rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
– Max corrente di cortocircuito presunta	50 kA_eff

Produkt 952113 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952113.

Idź do sklepu internetowego

DEHNguard modular ACI con dimensionamento sicuro

DEHNguard MP TNC ACI 275 FM

Nr kat. 942330 DG MP TNC ACI 275 FM

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TNC_ACI_XXX_FM.stp

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TNC_ACI_XXX_FM.igs

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TNC_ACI_XXX_FM.jt

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TNC_ACI_XXX_FM.dwg

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TNC_ACI_XXX_FM_m_DE_EN.dxf

Technika ACI

Produkt 942330 został dodany do notatnika.

Do koszyka dodano produkt 942330.

DEHNguard MP TNS ACI ... FM

Nr kat. 942440 DG MP TNS ACI 275 FM

Nie masz uprawnień, by pobrać 942440.stp

Nie masz uprawnień, by pobrać 942440.igs

Nie masz uprawnień, by pobrać 942440.jt

Nie masz uprawnień, by pobrać 942440.dwg

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TNS_TT_ACI_XXX_FM_m_DE_EN.dxf

Technika ACI

Produkt 942440 został dodany do notatnika.

Do koszyka dodano produkt 942440.

DEHNguard MP TT ACI ... FM

Nr kat. 942341 DG MP TT ACI 275 FM

Nie masz uprawnień, by pobrać 942440.stp

Nie masz uprawnień, by pobrać 942440.igs

Nie masz uprawnień, by pobrać 942440.jt

Nie masz uprawnień, by pobrać 942440.dwg

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TNS_TT_ACI_XXX_FM_m_DE_EN.dxf

Technika ACI

Produkt 942341 został dodany do notatnika.

Do koszyka dodano produkt 942341.

Nr kat. 942342 DG MP TT ACI 385 FM

Nie masz uprawnień, by pobrać 942440.stp

Nie masz uprawnień, by pobrać 942440.igs

Nie masz uprawnień, by pobrać 942440.jt

Nie masz uprawnień, by pobrać 942440.dwg

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TNS_TT_ACI_XXX_FM_m_DE_EN.dxf

Technika ACI

Produkt 942342 został dodany do notatnika.

Do koszyka dodano produkt 942342.

DEHNguard MP TN ACI 275 FM

Nr kat. 942220 DG MP TN ACI 275 FM

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.stp

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.igs

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.jt

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.dwg

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TN_TT 2P_ACI_XXX_FM_m_DE_EN.dxf

Technika ACI

Produkt 942220 został dodany do notatnika.

Do koszyka dodano produkt 942220.

DEHNguard MP TT 2P ACI ... FM

Nr kat. 942121 DG MP TT 2P ACI 275 FM

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.stp

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.igs

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.jt

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.dwg

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TN_TT 2P_ACI_XXX_FM_m_DE_EN.dxf

Technika ACI

Produkt 942121 został dodany do notatnika.

Do koszyka dodano produkt 942121.

Nr kat. 942122 DG MP TT 2P ACI 385 FM

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.stp

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.igs

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.jt

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.dwg

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TN_TT 2P_ACI_XXX_FM_m_DE_EN.dxf

Technika ACI

Produkt 942122 został dodany do notatnika.

Do koszyka dodano produkt 942122.

DEHNguard M TNC ACI 275 FM

Nr kat. 952330 DG M TNC ACI 275 FM

Nie masz uprawnień, by pobrać 952330.stp

Nie masz uprawnień, by pobrać 952330.igs

Nie masz uprawnień, by pobrać 952330.jt

Nie masz uprawnień, by pobrać 952330.dwg

Nie masz uprawnień, by pobrać 952330m_E.dxf

Nie masz uprawnień, by pobrać DEHN.952330.wspak

Nie masz uprawnień, by pobrać DEHN.952330.edz

Technika ACI

Produkt 952330 został dodany do notatnika.
