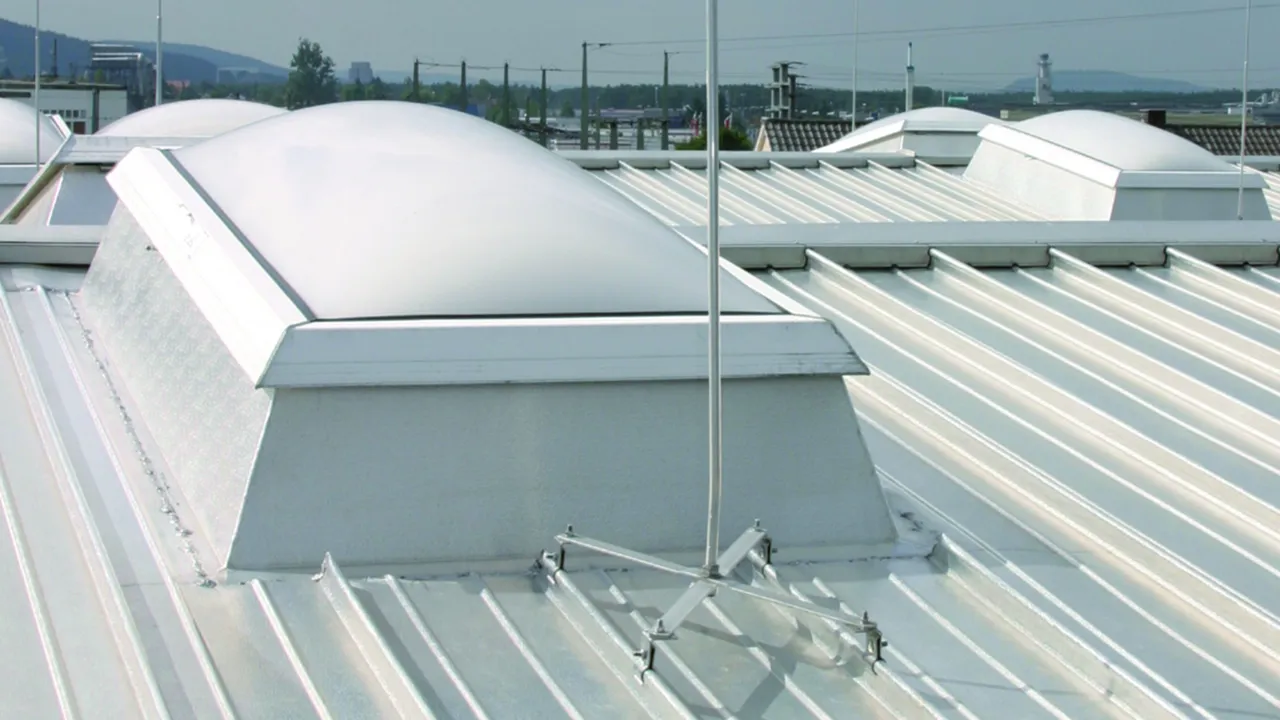

Asta di captazione per tetti metallici

Per la per la protezione di sovrastrutture su tetti, lucernari, ecc.
Il fissaggio viene realizzato alle estremità dei montanti (fori Ø 11 mm), utilizzando quattro supporti per coperture metalliche.
I supporti devono essere selezionati conformemente al profilo del tetto (ribordatura tonda n. art. 123 040, scanalatura a serraggio n. art. 123 041, ribordatura 123 042, senza scanalatura per utilizzare rivetti o viti 123 043).

In caso di utilizzo di questi quattro supporti per coperture metalliche (morsetti) per il corrispondente profilo di tetto, è data la portata di corrente di fulmine di 100 kA (10/350 µs).
Le aste di captazione sono dimensionate secondo l’Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).

Per il proseguimento della calata le staffe portafilo per tetti metallici devono essere selezionate in base al profilo del tetto (ad. es ribordatura tonda n. art. 223 010 o ribordatura n. art. 365 059).

Esecuzione con lunghezza 2000 mm

Con filetto M16.

1 Produkt

Nr kat. 123021 FS 16 10 2000 MD AL V2A

GTIN / EAN 4013364092822, Nr taryfy celnej (EU): 85389099, Waga brutto: 2.20 kg, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Aste di captazione per tetti metallici, altezza 2000 mm
Aste di captazione per tetti metallici
per la protezione di lucernari
o di sovrastrutture su tetti metallici
dimensionate secondo
Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
per una velocità delle raffiche di vento non superiore a 184 km/h.
Per il fissaggio con 4 staffe portafilo
su tetti a scanalatura verticale o a scanalatura verticale arrotondata
ad es. art. n. 365 059, 223 010 o 223 070
(sono da ordinare separatamente)
Montante in INOX per l’attacco delle 4 staffe portafilo
Con l’utilizzo di queste quattro staffe portafilo per tetti
(morsetti) per il relativo profilo di tetto, è
garantita una portata di corrente di fulmine pari a 100 kA (10/350 µs).
Lunghezza totale (Ø16 / 10 mm): 2000 mm
Distanza dei profili: 230-520 mm
Fori di fissaggio: [4x] Ø11 mm
Materiale piedistalli: INOX
Materiale asta di captazione: Al
Riferimento norma: CEI EN 62561-(1+2)

Fabbricato: DEHN
Tipo: FS 16 10 2000 MD AL V2A
Art.: 123021
o similare.
