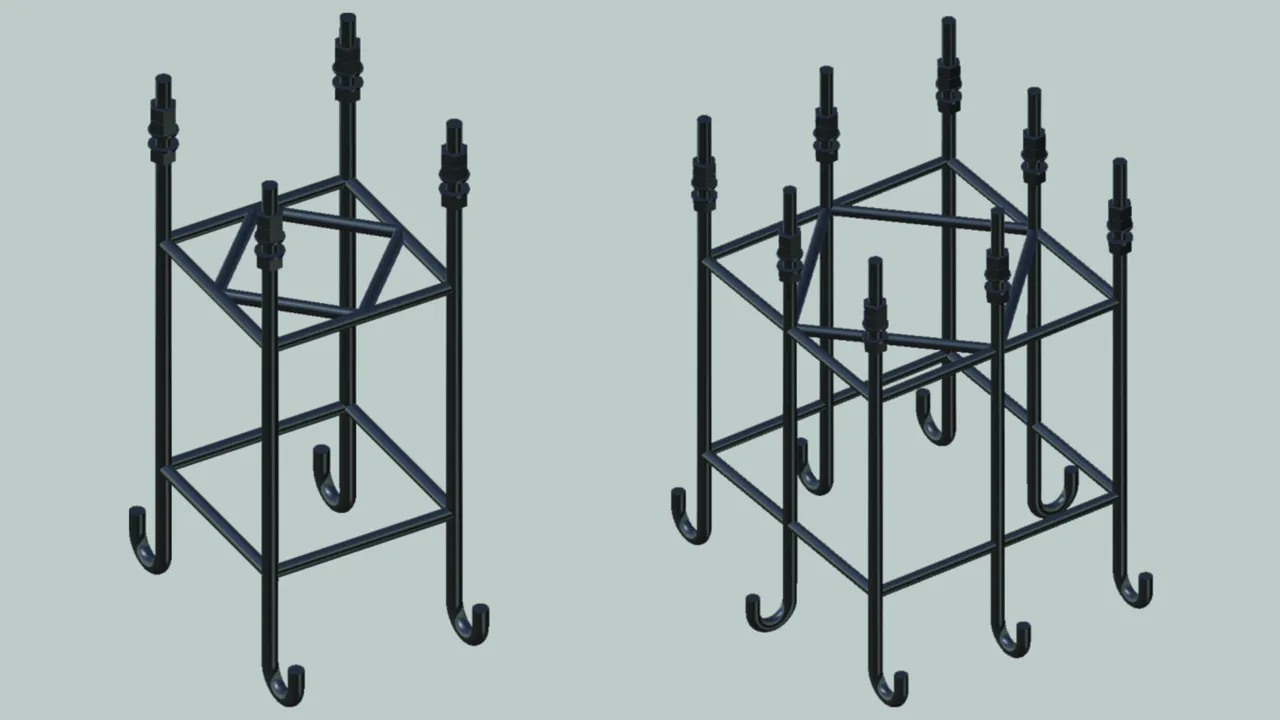

Gabbia di ancoraggio per fondazione in calcestruzzo in loco

Da cementare con perni filettati, adatti per la piastra di flangia del palo componibile.
Informazioni più precise sul sistema ad innesto, le fondazioni e il montaggio sono a disposizione nelle istruzioni per il montaggio.

Esecuzione piccola

Per pali con un'altezza sopra il livello del suolo da 13,35 fino a 19,35 m (Art. 103 013 / 103 016 / 103 019).
Flangia 400 x 400 mm.

1 Produkt

Nr kat. 103040 AKO TBM FP400

GTIN / EAN 4013364129894, Nr taryfy celnej (EU): 73089098, Waga brutto: 22.90 kg, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Gabbia di ancoraggio per fondazione in calcestruzzo in loco
Esecuzione piccola
Gabbia di ancoraggio per fondazione in calcestruzzo in loco da cementare con perni filettati, adatti per la piastra di flangia del palo componibile.
Esecuzione per altezza sopra terra da 13,35 fino a 19,35
(art. n. 103 013 / 103 016 / 103 019)
per flangia 400x400 mm
Materiale: acciaio
Dimensioni: 472 x 324 x 870 mm
Esecuzione bullone filettato: 4x M24 (300 x 300 mm)

Fabbricato: DEHN
Tipo: AKO TBM FP400
Art.: 103040
o similare.



Dane techniczne

Materiale acciaio
Dimensioni 472 x 324 x 870 mm
Esecuzione bullone filettato 4x M24 (300 x 300 mm)

Produkt 103040 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 103040.

Idź do sklepu internetowego

Esecuzione grande

Per pali con un'altezza sopra il livello del suolo da 22,35 o 24,85 m
(Art. 103 022 o 103 025).
Flangia 565 x 565 mm.

1 Produkt

Nr kat. 103041 AKO TBM FP565

GTIN / EAN 4013364129900, Nr taryfy celnej (EU): 73089098, Waga brutto: 38.00 kg, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Gabbia di ancoraggio per fondazione in calcestruzzo in loco
Esecuzione grande
Gabbia di ancoraggio per fondazione in calcestruzzo in loco da cementare con perni filettati, adatti per la piastra di flangia del palo componibile.
Esecuzione per altezza sopra terra da 22,35 fino a 24,85
(art. n. 103 022 + 103 025)
per flangia 565x565 mm
Materiale: acciaio
Dimensioni: 662 x 662 x 870 mm
Esecuzione bullone filettato: 8x M24 (490 x 490 mm)

Fabbricato: DEHN
Tipo: AKO TBM FP565
Art.: 103041
o similare.



Dane techniczne

Materiale acciaio
Dimensioni 662 x 662 x 870 mm
Esecuzione bullone filettato 8x M24 (490 x 490 mm)

Produkt 103041 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 103041.

Idź do sklepu internetowego
