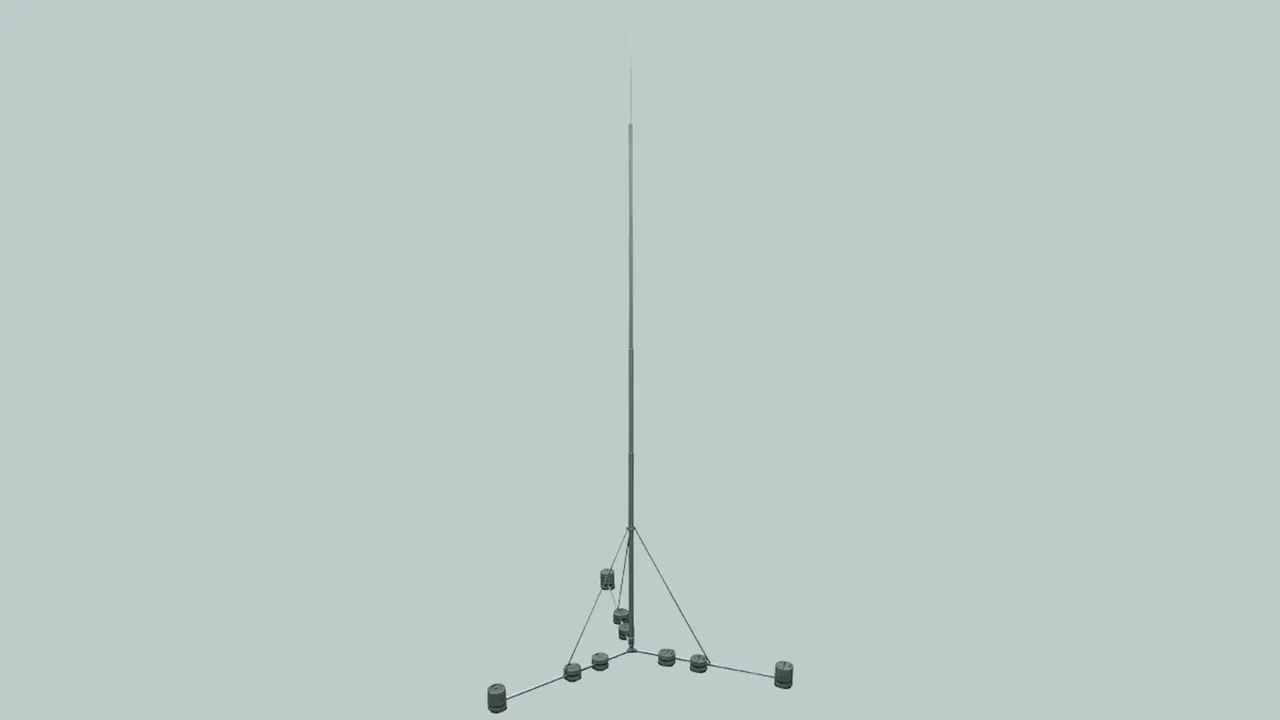

Aste di captazione indipendenti da 12 a 14 m

Con tripode pieghevole per la protezione di grandi costruzioni sul tetto oppure per la posa su terreno compattato, senza lavori di fondazione e con la possibilità di adattamento all'inclinazione del tetto fino a max 5°.
Lo zoccolo in cemento adatto per la sovrapposizione (Art. 102 010) e la base di supporto (Art. 102 050) sono da ordinare separatamente.

I tubi con riduzione del diametro vengono innestati tra di loro e conseguentemente avvitati.
La lunghezza del trasporto è circa 4500 mm.

Componenti:
tubo alluminio con riduzione:
– tubo Ø 100x5 mm, lunghezza ca. 4000 mm
– tubo Ø 90x3 mm, lunghezza ca. 2000 mm
– tubo Ø 80x3 mm + Ø70x3 mm, lunghezza ca. 2000 mm cadauno
– opzionale con tubo Ø 40x5 mm, lunghezza ca. 2000 mm
– asta di captazione Al
– cavallotto doppio per 2x Td 8-10 mm
– tripode per zoccolo in cemento con cuneo, inclusi i piedistalli in INOX 20 x 20 x 2 mm

Indicazione: è necessario rispettare la capacità di carico del tetto ed eventualmente chiarire con il costruttore.

Altezza libera 12 m

1 Produkt

Nr kat. 105922 FS D100 10 12M AL DBS STTZN

GTIN / EAN 4013364240520, Nr taryfy celnej (EU): 85389099, Waga brutto: 97.42 kg, Jednostka opakowaniowa: 1.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Asta di captazione indipendente, altezza 12 m
Asta di captazione indipendente, 12 m
con tripode pieghevole
per la protezione di grandi strutture installate su tetto
o per la collocazione su terreno compatto senza
lavori di fondazione. Con adattamento all’inclinazione del tetto
fino a max 5 gradi.
Le aste di captazione sono dimensionate secondo
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 170 km/h.
Lo zoccolo in cemento sovrapponibile (art. n. 102 010) e
la piastra di base (art. n. 102 050) sono da ordinare separatamente.
Altezza: 12000 mm
Raggio: 3000 mm
Max. velocità delle raffiche di vento con 18 zoccoli da 17 Kg : 129 km/h
Max. velocità delle raffiche di vento con 21 zoccoli da 17 Kg: 149 km/h
Max. velocità delle raffiche di vento con 24 zoccoli da 17 kg: 170 km/h
Ingombro tripode: 4920 x 5640 mm
Materiale tripode: Fe/tZn
Materiale palo di captazione/asta di captazione: Al
Riferimento norma: CEI EN 62561-(1+2)
Carico su superficie piana con 18 zoccoli da 17 Kg: ca. 420 kg
Carico su superficie piana con 21 zoccoli da 17 Kg : ca. 475 kg
Carico su superficie piana con 24 zoccoli da 17 Kg : ca. 525 kg

Fabbricato: DEHN
Tipo: FS D100 10 12M AL DBS STTZN
Art.: 105922
o similare.

Certyfikaty



Dane techniczne

Altezza 12000 mm
Raggio 3000 mm
Max. velocità delle raffiche di vento con 18 zoccoli da 17 Kg 129 km/h
Max. velocità delle raffiche di vento con 21 zoccoli da 17 Kg 149 km/h
Max. velocità delle raffiche di vento con 24 zoccoli da 17 kg 170 km/h
Ingombro tripode 4920 x 5640 mm
Materiale tripode Fe/tZn
Materiale palo di captazione/asta di captazione Al
Riferimento norma CEI EN 62561-(1+2)
Carico su superficie piana con 18 zoccoli da 17 Kg ca. 420 kg
Carico su superficie piana con 21 zoccoli da 17 Kg ca. 475 kg
Carico su superficie piana con 24 zoccoli da 17 Kg ca. 525 kg

Produkt 105922 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105922.

Idź do sklepu internetowego

Altezza libera 13 m

1 Produkt

Nr kat. 105923 FS D100 10 13M AL DBS STTZN

GTIN / EAN 4013364242081, Nr taryfy celnej (EU): 85389099, Waga brutto: 98.42 kg, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Asta di captazione indipendente, altezza 13 m
Asta di captazione indipendente, 13 m
con tripode pieghevole
per la protezione di grandi strutture installate su tetto
o per la collocazione su terreno compatto senza
lavori di fondazione. Con adattamento all’inclinazione del tetto
fino a max 5 gradi.
Le aste di captazione sono dimensionate secondo
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 149 km/h.
Lo zoccolo in cemento sovrapponibile (art. n. 102 010) e
la piastra di base (art. n. 102 050) sono da ordinare separatamente.
Altezza: 13000 mm
Raggio: 3000 mm
Max. velocità delle raffiche di vento con 18 zoccoli da 17 Kg : 124 km/h
Max. velocità delle raffiche di vento con 21 zoccoli da 17 Kg: 137 km/h
Max. velocità delle raffiche di vento con 24 zoccoli da 17 kg: 149 km/h
Ingombro tripode: 4920 x 5640 mm
Materiale tripode: Fe/tZn
Materiale palo di captazione/asta di captazione: Al
Riferimento norma: CEI EN 62561-(1+2)
Carico su superficie piana con 18 zoccoli da 17 Kg: ca. 421 kg
Carico su superficie piana con 21 zoccoli da 17 Kg : ca. 476 kg
Carico su superficie piana con 24 zoccoli da 17 Kg : ca. 526 kg

Fabbricato: DEHN
Tipo: FS D100 10 13M AL DBS STTZN
Art.: 105923
o similare.

Certyfikaty



Dane techniczne

Altezza 13000 mm
Raggio 3000 mm
Max. velocità delle raffiche di vento con 18 zoccoli da 17 Kg 124 km/h
Max. velocità delle raffiche di vento con 21 zoccoli da 17 Kg 137 km/h
Max. velocità delle raffiche di vento con 24 zoccoli da 17 kg 149 km/h
Ingombro tripode 4920 x 5640 mm
Materiale tripode Fe/tZn
Materiale palo di captazione/asta di captazione Al
Riferimento norma CEI EN 62561-(1+2)
Carico su superficie piana con 18 zoccoli da 17 Kg ca. 421 kg
Carico su superficie piana con 21 zoccoli da 17 Kg ca. 476 kg
Carico su superficie piana con 24 zoccoli da 17 Kg ca. 526 kg

Produkt 105923 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105923.

Idź do sklepu internetowego

Altezza libera 14 m

1 Produkt

Nr kat. 105924 FS D100 10 14M AL DBS STTZN

GTIN / EAN 4013364242104, Nr taryfy celnej (EU): 85389099, Waga brutto: 103.42 kg, Jednostka opakowaniowa: 1.00 pz.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Asta di captazione indipendente, altezza 14 m
Asta di captazione indipendente, 14 m con
tripode pieghevole
per la protezione di grandi strutture installate su tetto
o per la collocazione su terreno compatto senza
lavori di fondazione. Con adattamento all’inclinazione del tetto
fino a max 5 gradi.
Le aste di captazione sono dimensionate secondo
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 145 km/h.
Lo zoccolo in cemento sovrapponibile (art. n. 102 010) e
la piastra di base (art. n. 102 050) sono da ordinare separatamente.
Altezza: 14000 mm
Raggio: 3000 mm
Max. velocità delle raffiche di vento con 18 zoccoli da 17 Kg : 117 km/h
Max. velocità delle raffiche di vento con 21 zoccoli da 17 Kg: 132 km/h
Max. velocità delle raffiche di vento con 24 zoccoli da 17 kg: 145 km/h
Ingombro tripode: 4920 x 5640 mm
Materiale tripode: Fe/tZn
Materiale palo di captazione/asta di captazione: Al
Riferimento norma: CEI EN 62561-(1+2)
Carico su superficie piana con 18 zoccoli da 17 Kg: ca. 430 kg
Carico su superficie piana con 21 zoccoli da 17 Kg : ca. 481 kg
Carico su superficie piana con 24 zoccoli da 17 Kg : ca. 532 kg

Fabbricato: DEHN
Tipo: FS D100 10 14M AL DBS STTZN
Art.: 105924
o similare.

Certyfikaty



Dane techniczne

Altezza 14000 mm
Raggio 3000 mm
Max. velocità delle raffiche di vento con 18 zoccoli da 17 Kg 117 km/h
Max. velocità delle raffiche di vento con 21 zoccoli da 17 Kg 132 km/h
Max. velocità delle raffiche di vento con 24 zoccoli da 17 kg 145 km/h
Ingombro tripode 4920 x 5640 mm
Materiale tripode Fe/tZn
Materiale palo di captazione/asta di captazione Al
Riferimento norma CEI EN 62561-(1+2)
Carico su superficie piana con 18 zoccoli da 17 Kg ca. 430 kg
Carico su superficie piana con 21 zoccoli da 17 Kg ca. 481 kg
Carico su superficie piana con 24 zoccoli da 17 Kg ca. 532 kg
