DEHNguard modular YPV ... FM

Unità completa precablata per impianti fotovoltaici, costituita da basetta e moduli di protezione a innesto
Circuito a Y resistente ai guasti con tre varistori ad alte prestazioni, evita il danneggiamento della protezione da sovratensioni in caso di guasto dell’isolamento nel circuito del generatore
Collaudato secondo la noma EN 61643-31
Elevata sicurezza del monitoraggio attraverso il dispositivo di sezionamento "Thermo-Dynamik-Control"
Visualizzazione del guasto tramite marcatura rossa nella finestrella di controllo
Utilizzabile secondo la norma IEC 60364-7-712 “realizzazione di impianti fotovoltaici"

DEHNguard MP YPV ... FM

Limitatore di sovratensione modulare multipolare per impianti FV con contatto di telesegnalamento per unità di monitoraggio (contatto di scambio pulito).

2 Produkty

Nr kat. 942565 DG MP YPV 1200 FM

GTIN / EAN 4013364495685, Nr taryfy celnej (EU): 85363030, Waga brutto: 355.99 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard MP YPV 1200 FM
SPD fotovoltaico multipolare, modulare, innestabile
con doppio morsetto di collegamento Push-in adatto a
cablaggio in derivazione e passante a "V”
fino a 1170 V DC, larghezza 3 unità
Indicazione di difetto
Con contatto di telesegnalamento
Tipo 2 secondo la norma EN 61643-31
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1170 V DC
Corrente impulsiva complessiva di scarica: 40 kA
Livello di protezione: <= 4 kV
Tenuta al cortocircuito Iscpv: 10 kA

Fabbricato: DEHN
Tipo: DG MP YPV 1200 FM
Art.: 942565
o similare.

Certyfikaty

Dane techniczne

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max FV (U_CPV )	1170 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Contatto di segnalamento FM / tipo di contatto	scambio

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max FV (U_CPV )	1170 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva massima di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Corrente di carico nominale DC (I_L )	40 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura di esercizio	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero di ports	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Installazione	all'interno
Grado di protezione	IP 20
Dimensioni d'ingombro	3 unità, DIN 43880
Contatto di segnalamento FM / tipo di contatto	scambio
Porere di commutazione AC	250 V / 0,5 A
Potere di commutazione DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento contatti FM	max. 1,5 mm² rigido / flessibile

Produkt 942565 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942565.

Idź do sklepu internetowego

Nr kat. 942567 DG MP YPV 1500 FM

GTIN / EAN 4013364495678, Nr taryfy celnej (EU): 85363030, Waga brutto: 387.05 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard MP YPV 1500 FM
SPD fotovoltaico multipolare, modulare, innestabile
con doppio morsetto di collegamento Push-in adatto a
cablaggio in derivazione e passante a "V”
fino a 1500 V DC, larghezza 3 unità
Indicazione di difetto
Con contatto di telesegnalamento
Tipo 2 secondo la norma EN 61643-31
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1500 V DC
Corrente impulsiva complessiva di scarica: 40 kA
Livello di protezione: <= 5 kV
Tenuta al cortocircuito Iscpv: 10 kA

Fabbricato: DEHN
Tipo: DG MP YPV 1500 FM
Art.: 942567
o similare.

Certyfikaty

Dane techniczne

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max FV (U_CPV )	1500 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 5 kV
Contatto di segnalamento FM / tipo di contatto	scambio

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max FV (U_CPV )	1500 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva massima di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 5 kV
Corrente di carico nominale DC (I_L )	40 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura di esercizio	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero di ports	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Installazione	all'interno
Grado di protezione	IP 20
Dimensioni d'ingombro	3 unità, DIN 43880
Contatto di segnalamento FM / tipo di contatto	scambio
Porere di commutazione AC	250 V / 0,5 A
Potere di commutazione DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento contatti FM	max. 1,5 mm² rigido / flessibile

Produkt 942567 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942567.

Idź do sklepu internetowego

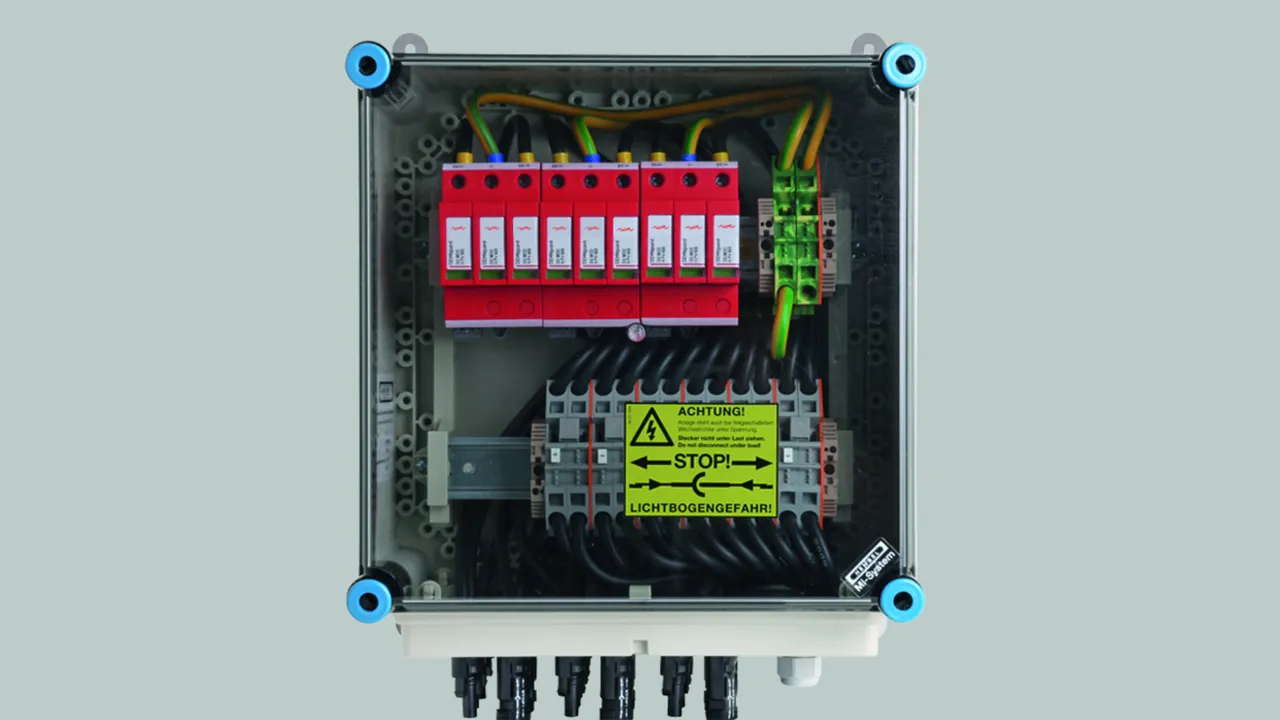

DEHNguard M YPV ... FM

Limitatore di sovratensione modulare multipolare per impianti FV con contatto di telesegnalametno per controllo a distanza (contatto di scambio pulito).

2 Produkty

Nr kat. 952565 DG M YPV 1200 FM

GTIN / EAN 4013364327719, Nr taryfy celnej (EU): 85354000, Waga brutto: 382.00 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Limitatore di sovratensione DEHNguard M YPV 1200 FM
SPD fotovoltaico multipolare, modulare, innestabile
fino a 1170 V DC, larghezza 3 unità modulari
Indicazione di difetto
Tipo 2 secondo la norma EN 61643-31
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1170 V DC
Corrente impulsiva complessiva di scarica: 40 kA
Livello di protezione: <= 4 kV
Tenuta al cortocircuito Iscpv: 10 kA

Fabbricato: DEHN
Tipo: DG M YPV 1200 FM
Art.: 952565
o similare.

Certyfikaty

Dane techniczne

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max FV (U_CPV )	1170 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Omologazioni	UL, KEMA
Contatto di segnalamento FM / tipo di contatto	scambio

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max FV (U_CPV )	1170 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva massima di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura di esercizio	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde/ rosso
Numero di ports	1
Sezione del collegamento (min)	1,5 mm²rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	profilato 35 mm secondo EN 60715
Materiale involucro	termoplastico, colore rosso, UL 94 V-0
Installazione	all'interno
Grado di protezione	IP 20
Dimensioni d'ingombro	3 unità, DIN 43880
Omologazioni	UL, KEMA
Contatto di segnalamento FM / tipo di contatto	scambio
Porere di commutazione AC	250 V / 0,5 A
Potere di commutazione DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento contatti FM	max. 1,5 mm²rigido/ flessibile
Dati tecnici aggiuntivi:	---------------------------------
– Impiego in sistemi di accumulatori elettrici DC fino a I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Fusibile per sistemi di accumulazione a batteria DC fino a I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, n. art. produttore: 170M2040
– Fusibile per sistemi di accumulazione a batteria DC fino a I_SCCR	Mersen Protistor D122SD20C200QF 200 A 2000 V DC aR

Produkt 952565 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952565.

Idź do sklepu internetowego

Nr kat. 952567 DG M YPV 1500 FM

GTIN / EAN 4013364327726, Nr taryfy celnej (EU): 85354000, Waga brutto: 411.20 g, Jednostka opakowaniowa: 1.00 pz.

Rysunki

Informacje dodatkowe

Pliki CAD

Limitatore di sovratensione DEHNguard M YPV 1500 FM
SPD fotovoltaico multipolare, modulare, innestabile
fino a 1500 V DC, larghezza 3 unità modulari
Indicazione di difetto
Con contatto di telesegnalamento
Tipo 2 secondo la norma EN 61643-31
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1500 V DC
Corrente impulsiva complessiva di scarica: 40 kA
Livello di protezione: <= 5 kV
Tenuta al cortocircuito Iscpv: 10 kA

Fabbricato: DEHN
Tipo: DG M YPV 1500 FM
Art.: 952567
o similare.

Certyfikaty

Dane techniczne

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max FV (U_CPV )	1500 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 5 kV
Omologazioni	UL, KEMA
Contatto di segnalamento FM / tipo di contatto	scambio

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max FV (U_CPV )	1500 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva massima di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 5 kV
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura di esercizio	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero di ports	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Installazione	all'interno
Grado di protezione	IP 20
Dimensioni d'ingombro	3 unità, DIN 43880
Omologazioni	UL, KEMA
Contatto di segnalamento FM / tipo di contatto	scambio
Porere di commutazione AC	250 V / 0,5 A
Potere di commutazione DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento contatti FM	max. 1,5 mm² rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
– Impiego in sistemi di accumulatori elettrici DC fino a I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Fusibile per sistemi di accumulazione a batteria DC fino a I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, n. art. produttore: 170M2040
– Fusibile per sistemi di accumulazione a batteria DC fino a I_SCCR	Mersen Protistor D122SD20C200QF 200 A 2000 V DC aR

Produkt 952567 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952567.

Idź do sklepu internetowego

Wyniki wyszukiwania produktów (0)

Wyniki wyszukiwania zawartości (0)

DEHNguard modular YPV ... FM

DEHNguard MP YPV ... FM

Nr kat. 942565 DG MP YPV 1200 FM

Produkt 942565 został dodany do notatnika.

Do koszyka dodano produkt 942565.

Nr kat. 942567 DG MP YPV 1500 FM

Produkt 942567 został dodany do notatnika.

Do koszyka dodano produkt 942567.

DEHNguard M YPV ... FM

Nr kat. 952565 DG M YPV 1200 FM

Produkt 952565 został dodany do notatnika.

Do koszyka dodano produkt 952565.

Nr kat. 952567 DG M YPV 1500 FM

Produkt 952567 został dodany do notatnika.

Do koszyka dodano produkt 952567.

DEHNguard modular YPV ... FM

DEHNguard MP YPV ... FM

Nr kat. 942565 DG MP YPV 1200 FM

Nie masz uprawnień, by pobrać 942XXX_DG_MP_YPV_XXX_FM.stp

Nie masz uprawnień, by pobrać 942XXX_DG_MP_YPV_XXX_FM.igs

Nie masz uprawnień, by pobrać 942XXX_DG_MP_YPV_XXX_FM.jt

Nie masz uprawnień, by pobrać 942XXX_DG_MP_YPV_XXX_FM.dwg

Nie masz uprawnień, by pobrać 942XXX_DG_MP_YPV_XXX_FM_m_D.dxf

Produkt 942565 został dodany do notatnika.

Do koszyka dodano produkt 942565.

Nr kat. 942567 DG MP YPV 1500 FM

Nie masz uprawnień, by pobrać 942XXX_DG_MP_YPV_XXX_FM.stp

Nie masz uprawnień, by pobrać 942XXX_DG_MP_YPV_XXX_FM.igs

Nie masz uprawnień, by pobrać 942XXX_DG_MP_YPV_XXX_FM.jt

Nie masz uprawnień, by pobrać 942XXX_DG_MP_YPV_XXX_FM.dwg

Nie masz uprawnień, by pobrać 942XXX_DG_MP_YPV_XXX_FM_m_D.dxf

Produkt 942567 został dodany do notatnika.

Do koszyka dodano produkt 942567.

DEHNguard M YPV ... FM

Nr kat. 952565 DG M YPV 1200 FM

Produkt 952565 został dodany do notatnika.

Do koszyka dodano produkt 952565.

Nr kat. 952567 DG M YPV 1500 FM

Nie masz uprawnień, by pobrać 952305.stp

Nie masz uprawnień, by pobrać 952305.igs

Nie masz uprawnień, by pobrać 952305.jt

Nie masz uprawnień, by pobrać 952305.dwg

Nie masz uprawnień, by pobrać 952305m_E.dxf

Nie masz uprawnień, by pobrać DEHN.952567.wspak

Nie masz uprawnień, by pobrać DEHN.952567.edz

Produkt 952567 został dodany do notatnika.

Do koszyka dodano produkt 952567.
