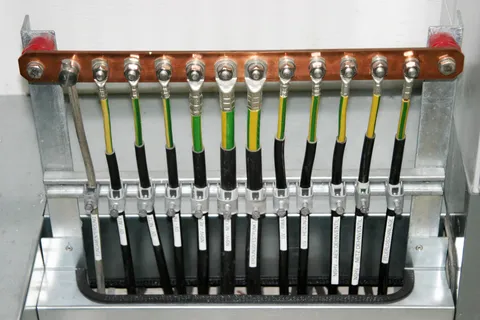

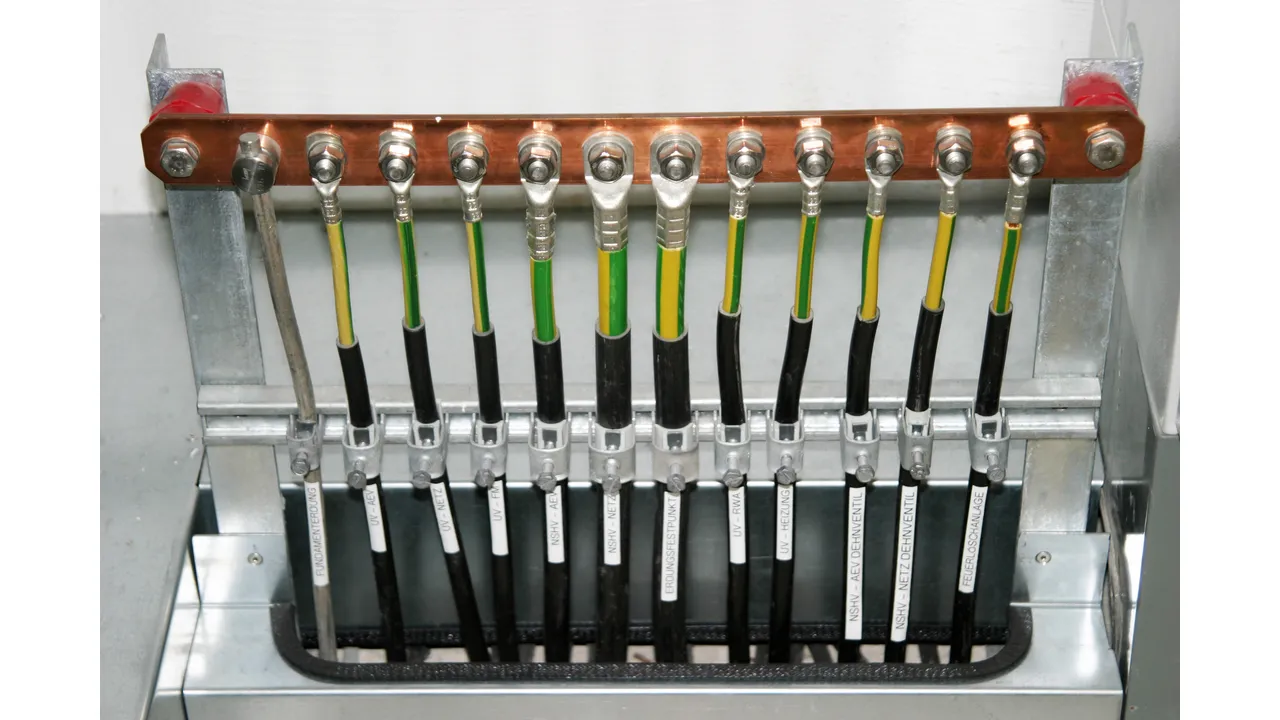

Barres de liaison équipotentielle – Industrie

Barres de liaison équipotentielle pour la protection et la liaison équipotentielle fonctionnelle selon DIN VDE 0100-410/540 et pour la liaison équipotentielle de protection contre la foudre selon DIN EN 62305-3 (VDE 0185-305-3).
Également pour l’utilisation dans les zones EX 2/22 (vis protégées contre l’auto-desserrage).

Version :
– Avec rondelle élastique
– Isolant UP (thermodurcissable, rouge) avec filetage M10
– Résistant aux UV, non halogéné

6 raccordements

2 Produkty

Nr kat. 472207 PAS I 6AP M10 CU

GTIN / EAN 4013364090927, Nr taryfy celnej (EU): 85359000, Waga brutto: 964.00 g, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Open PDF

Informacje dodatkowe

Nombre - raccordements: 6
Matériau: Cu
Dimensions: 295 x 40 x 5 mm
Section: 200 mm2
Courant de court-circuit (AC 50 Hz/DC): 39 kA
Vis: M10 x 25 mm
Matériau - vis / écrou: INOX
Version: avec rondelle Grower
Matériau - isolant: UP
Normes: NF EN 62561-1

produit : DEHN
Type: PAS I 6AP M10 CU
Référence: 472207
ou équivalent

Certyfikaty

Dane techniczne

Nombre - raccordements	6
Matériau	Cu
Dimensions (l x b x t1)	295 x 40 x 5 mm
Section	200 mm²
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	39 kA
Vis	di M10 x 25 mm
Matériau - vis / écrou	INOX
Version	avec rondelle Grower
Matériau - isolant	UP
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Nombre - raccordements	6
Matériau	Cu
Dimensions (l x b x t1)	295 x 40 x 5 mm
Section	200 mm²
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	39 kA
Vis	di M10 x 25 mm
Matériau - vis / écrou	INOX
Version	avec rondelle Grower
Matériau - isolant	UP
Couleur - isolant	rouge ●
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Produkt 472207 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 472207.

Idź do sklepu internetowego

Nr kat. 472209 PAS I 6AP M10 V2A

GTIN / EAN 4013364090934, Nr taryfy celnej (EU): 85359000, Waga brutto: 1.01 kg, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Open PDF

Informacje dodatkowe

Nombre - raccordements: 6
Matériau: INOX
Matériau n°: 1.4301 / 1.4303
Dimensions: 295 x 40 x 6 mm
Section: 240 mm2
Courant de court-circuit (AC 50 Hz/DC): 8,9 kA
Vis: M10 x 25 mm
Matériau - vis / écrou: INOX
Version: avec rondelle Grower
Matériau - isolant: UP
Normes: NF EN 62561-1

produit : DEHN
Type: PAS I 6AP M10 V2A
Référence: 472209
ou équivalent

Certyfikaty

Dane techniczne

Nombre - raccordements	6
Matériau	INOX
Dimensions (l x b x t1)	295 x 40 x 6 mm
Section	240 mm²
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	8,9 kA
Vis	di M10 x 25 mm
Matériau - vis / écrou	INOX
Version	avec rondelle Grower
Matériau - isolant	UP
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Nombre - raccordements	6
Matériau	INOX
Matériau n°	1.4301 / 1.4303
Dimensions (l x b x t1)	295 x 40 x 6 mm
Section	240 mm²
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	8,9 kA
Vis	di M10 x 25 mm
Matériau - vis / écrou	INOX
Version	avec rondelle Grower
Matériau - isolant	UP
Couleur - isolant	rouge ●
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Produkt 472209 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 472209.

Idź do sklepu internetowego

8 raccordements

2 Produkty

Nr kat. 472227 PAS I 8AP M10 CU

GTIN / EAN 4013364096424, Nr taryfy celnej (EU): 85359000, Waga brutto: 1.14 kg, Jednostka opakowaniowa: 1.00 pièce(s)

Wcześniejszy produkt

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Nombre - raccordements: 8
Matériau: Cu
Dimensions: 365 x 40 x 5 mm
Section: 200 mm2
Courant de court-circuit (AC 50 Hz/DC): 39 kA
Vis: M10 x 25 mm
Matériau - vis / écrou: INOX
Version: avec rondelle Grower
Matériau - isolant: UP
Normes: NF EN 62561-1

produit : DEHN
Type: PAS I 8AP M10 CU
Référence: 472227
ou équivalent

Certyfikaty

Dane techniczne

Nombre - raccordements	8
Matériau	Cu
Dimensions (l x b x t1)	365 x 40 x 5 mm
Section	200 mm²
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	39 kA
Vis	di M10 x 25 mm
Matériau - vis / écrou	INOX
Version	avec rondelle Grower
Matériau - isolant	UP
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Nombre - raccordements	8
Matériau	Cu
Dimensions (l x b x t1)	365 x 40 x 5 mm
Section	200 mm²
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	39 kA
Vis	di M10 x 25 mm
Matériau - vis / écrou	INOX
Version	avec rondelle Grower
Matériau - isolant	UP
Couleur - isolant	rouge ●
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Produkt 472227 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 472227.

Idź do sklepu internetowego

Nr kat. 472229 PAS I 8AP M10 V2A

GTIN / EAN 4013364096431, Nr taryfy celnej (EU): 85359000, Waga brutto: 1.18 kg, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Nombre - raccordements: 8
Matériau: INOX
Matériau n°: 1.4301 / 1.4303
Dimensions: 365 x 40 x 6 mm
Section: 240 mm2
Courant de court-circuit (AC 50 Hz/DC): 8,9 kA
Vis: M10 x 25 mm
Matériau - vis / écrou: INOX
Version: avec rondelle Grower
Matériau - isolant: UP
Normes: NF EN 62561-1

produit : DEHN
Type: PAS I 8AP M10 V2A
Référence: 472229
ou équivalent

Certyfikaty

Dane techniczne

Nombre - raccordements	8
Matériau	INOX
Dimensions (l x b x t1)	365 x 40 x 6 mm
Section	240 mm²
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	8,9 kA
Vis	di M10 x 25 mm
Matériau - vis / écrou	INOX
Version	avec rondelle Grower
Matériau - isolant	UP
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Nombre - raccordements	8
Matériau	INOX
Matériau n°	1.4301 / 1.4303
Dimensions (l x b x t1)	365 x 40 x 6 mm
Section	240 mm²
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	8,9 kA
Vis	di M10 x 25 mm
Matériau - vis / écrou	INOX
Version	avec rondelle Grower
Matériau - isolant	UP
Couleur - isolant	rouge ●
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Produkt 472229 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 472229.

Idź do sklepu internetowego

10 raccordements

2 Produkty

Nr kat. 472217 PAS I 10AP M10 CU

GTIN / EAN 4013364090941, Nr taryfy celnej (EU): 85359000, Waga brutto: 1.35 kg, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Nombre - raccordements: 10
Matériau: Cu
Dimensions: 435 x 40 x 5 mm
Section: 200 mm2
Courant de court-circuit (AC 50 Hz/DC): 39 kA
Vis: M10 x 25 mm
Matériau - vis / écrou: INOX
Version: avec rondelle Grower
Matériau - isolant: UP
Normes: NF EN 62561-1

produit : DEHN
Type: PAS I 10AP M10 CU
Référence: 472217
ou équivalent

Certyfikaty

Dane techniczne

Nombre - raccordements	10
Matériau	Cu
Dimensions (l x b x t1)	435 x 40 x 5 mm
Section	200 mm²
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	39 kA
Vis	di M10 x 25 mm
Matériau - vis / écrou	INOX
Version	avec rondelle Grower
Matériau - isolant	UP
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Nombre - raccordements	10
Matériau	Cu
Dimensions (l x b x t1)	435 x 40 x 5 mm
Section	200 mm²
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	39 kA
Vis	di M10 x 25 mm
Matériau - vis / écrou	INOX
Version	avec rondelle Grower
Matériau - isolant	UP
Couleur - isolant	rouge ●
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Produkt 472217 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 472217.

Idź do sklepu internetowego

Nr kat. 472219 PAS I 10AP M10 V2A

GTIN / EAN 4013364090958, Nr taryfy celnej (EU): 85359000, Waga brutto: 1.41 kg, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Nombre - raccordements: 10
Matériau: INOX
Matériau n°: 1.4301 / 1.4303
Dimensions: 435 x 40 x 6 mm
Section: 240 mm2
Courant de court-circuit (AC 50 Hz/DC): 8,9 kA
Vis: M10 x 25 mm
Matériau - vis / écrou: INOX
Version: avec rondelle Grower
Matériau - isolant: UP
Normes: NF EN 62561-1

produit : DEHN
Type: PAS I 10AP M10 V2A
Référence: 472219
ou équivalent

Certyfikaty

Dane techniczne

Nombre - raccordements	10
Matériau	INOX
Dimensions (l x b x t1)	435 x 40 x 6 mm
Section	240 mm²
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	8,9 kA
Vis	di M10 x 25 mm
Matériau - vis / écrou	INOX
Version	avec rondelle Grower
Matériau - isolant	UP
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Nombre - raccordements	10
Matériau	INOX
Matériau n°	1.4301 / 1.4303
Dimensions (l x b x t1)	435 x 40 x 6 mm
Section	240 mm²
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	8,9 kA
Vis	di M10 x 25 mm
Matériau - vis / écrou	INOX
Version	avec rondelle Grower
Matériau - isolant	UP
Couleur - isolant	rouge ●
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Produkt 472219 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 472219.

Idź do sklepu internetowego

12 raccordements

2 Produkty

Nr kat. 472237 PAS I 12AP M10 CU

GTIN / EAN 4013364096448, Nr taryfy celnej (EU): 85359000, Waga brutto: 1.53 kg, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Nombre - raccordements: 12
Matériau: Cu
Dimensions: 505 x 40 x 5 mm
Section: 200 mm2
Courant de court-circuit (AC 50 Hz/DC): 39 kA
Vis: M10 x 25 mm
Matériau - vis / écrou: INOX
Version: avec rondelle Grower
Matériau - isolant: UP
Normes: NF EN 62561-1

produit : DEHN
Type: PAS I 12AP M10 CU
Référence: 472237
ou équivalent

Certyfikaty

Dane techniczne

Nombre - raccordements	12
Matériau	Cu
Dimensions (l x b x t1)	505 x 40 x 5 mm
Section	200 mm²
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	39 kA
Vis	di M10 x 25 mm
Matériau - vis / écrou	INOX
Version	avec rondelle Grower
Matériau - isolant	UP
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Nombre - raccordements	12
Matériau	Cu
Dimensions (l x b x t1)	505 x 40 x 5 mm
Section	200 mm²
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	39 kA
Vis	di M10 x 25 mm
Matériau - vis / écrou	INOX
Version	avec rondelle Grower
Matériau - isolant	UP
Couleur - isolant	rouge ●
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Produkt 472237 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 472237.

Idź do sklepu internetowego

Nr kat. 472239 PAS I 12AP M10 V2A

GTIN / EAN 4013364096455, Nr taryfy celnej (EU): 85359000, Waga brutto: 1.59 kg, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Nombre - raccordements: 12
Matériau: INOX
Matériau n°: 1.4301 / 1.4303
Dimensions: 505 x 40 x 6 mm
Section: 240 mm2
Courant de court-circuit (AC 50 Hz/DC): 8,9 kA
Vis: M10 x 25 mm
Matériau - vis / écrou: INOX
Version: avec rondelle Grower
Matériau - isolant: UP
Normes: NF EN 62561-1

produit : DEHN
Type: PAS I 12AP M10 V2A
Référence: 472239
ou équivalent

Certyfikaty

Dane techniczne

Nombre - raccordements	12
Matériau	INOX
Dimensions (l x b x t1)	505 x 40 x 6 mm
Section	240 mm²
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	8,9 kA
Vis	di M10 x 25 mm
Matériau - vis / écrou	INOX
Version	avec rondelle Grower
Matériau - isolant	UP
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Nombre - raccordements	12
Matériau	INOX
Matériau n°	1.4301 / 1.4303
Dimensions (l x b x t1)	505 x 40 x 6 mm
Section	240 mm²
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	8,9 kA
Vis	di M10 x 25 mm
Matériau - vis / écrou	INOX
Version	avec rondelle Grower
Matériau - isolant	UP
Couleur - isolant	rouge ●
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Produkt 472239 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 472239.

Idź do sklepu internetowego

Wyniki wyszukiwania produktów (0)

Wyniki wyszukiwania zawartości (0)

Barres de liaison équipotentielle – Industrie

6 raccordements

Nr kat. 472207 PAS I 6AP M10 CU

Produkt 472207 został dodany do notatnika.

Do koszyka dodano produkt 472207.

Nr kat. 472209 PAS I 6AP M10 V2A

Produkt 472209 został dodany do notatnika.

Do koszyka dodano produkt 472209.

8 raccordements

Nr kat. 472227 PAS I 8AP M10 CU

Produkt 472227 został dodany do notatnika.

Do koszyka dodano produkt 472227.

Nr kat. 472229 PAS I 8AP M10 V2A

Produkt 472229 został dodany do notatnika.

Do koszyka dodano produkt 472229.

10 raccordements

Nr kat. 472217 PAS I 10AP M10 CU

Produkt 472217 został dodany do notatnika.

Do koszyka dodano produkt 472217.

Nr kat. 472219 PAS I 10AP M10 V2A

Produkt 472219 został dodany do notatnika.

Do koszyka dodano produkt 472219.

12 raccordements

Nr kat. 472237 PAS I 12AP M10 CU

Produkt 472237 został dodany do notatnika.

Do koszyka dodano produkt 472237.

Nr kat. 472239 PAS I 12AP M10 V2A

Produkt 472239 został dodany do notatnika.

Do koszyka dodano produkt 472239.

Barres de liaison équipotentielle – Industrie

6 raccordements

Nr kat. 472207 PAS I 6AP M10 CU

Nie masz uprawnień, by pobrać 472207.stp

Nie masz uprawnień, by pobrać 472207.igs

Nie masz uprawnień, by pobrać 472207.dwg

Nie masz uprawnień, by pobrać 472207m_D.dxf

Produkt 472207 został dodany do notatnika.

Do koszyka dodano produkt 472207.

Nr kat. 472209 PAS I 6AP M10 V2A

Nie masz uprawnień, by pobrać 472207.stp

Nie masz uprawnień, by pobrać 472207.igs

Nie masz uprawnień, by pobrać 472207.dwg

Nie masz uprawnień, by pobrać 472207m_D.dxf

Produkt 472209 został dodany do notatnika.

Do koszyka dodano produkt 472209.

8 raccordements

Nr kat. 472227 PAS I 8AP M10 CU

Nie masz uprawnień, by pobrać 472227.stp

Nie masz uprawnień, by pobrać 472227.igs

Nie masz uprawnień, by pobrać 472227.jt

Nie masz uprawnień, by pobrać 472227.dwg

Nie masz uprawnień, by pobrać 472227m_D.dxf

Produkt 472227 został dodany do notatnika.

Do koszyka dodano produkt 472227.

Nr kat. 472229 PAS I 8AP M10 V2A

Nie masz uprawnień, by pobrać 472227.stp

Nie masz uprawnień, by pobrać 472227.igs

Nie masz uprawnień, by pobrać 472227.jt

Nie masz uprawnień, by pobrać 472227.dwg

Nie masz uprawnień, by pobrać 472227m_D.dxf

Produkt 472229 został dodany do notatnika.

Do koszyka dodano produkt 472229.

10 raccordements

Nr kat. 472217 PAS I 10AP M10 CU

Nie masz uprawnień, by pobrać 472219.stp

Nie masz uprawnień, by pobrać 472219.igs

Nie masz uprawnień, by pobrać 472219.jt

Nie masz uprawnień, by pobrać 472219.dwg

Nie masz uprawnień, by pobrać 472217m_D.dxf

Produkt 472217 został dodany do notatnika.

Do koszyka dodano produkt 472217.

Nr kat. 472219 PAS I 10AP M10 V2A

Nie masz uprawnień, by pobrać 472219.stp

Nie masz uprawnień, by pobrać 472219.igs

Nie masz uprawnień, by pobrać 472219.jt

Nie masz uprawnień, by pobrać 472219.dwg

Nie masz uprawnień, by pobrać 472217m_D.dxf

Produkt 472219 został dodany do notatnika.

Do koszyka dodano produkt 472219.

12 raccordements

Nr kat. 472237 PAS I 12AP M10 CU

Nie masz uprawnień, by pobrać 472237.stp

Nie masz uprawnień, by pobrać 472237.igs

Nie masz uprawnień, by pobrać 472237.jt

Nie masz uprawnień, by pobrać 472237.dwg

Nie masz uprawnień, by pobrać 472237m_D.dxf

Produkt 472237 został dodany do notatnika.

Do koszyka dodano produkt 472237.

Nr kat. 472239 PAS I 12AP M10 V2A

Nie masz uprawnień, by pobrać 472237.stp

Nie masz uprawnień, by pobrać 472237.igs

Nie masz uprawnień, by pobrać 472237.jt

Nie masz uprawnień, by pobrać 472237.dwg

Nie masz uprawnień, by pobrać 472237m_D.dxf

Produkt 472239 został dodany do notatnika.

Do koszyka dodano produkt 472239.
