Pointes de capture autoportantes 4 jusqu'à 9 m

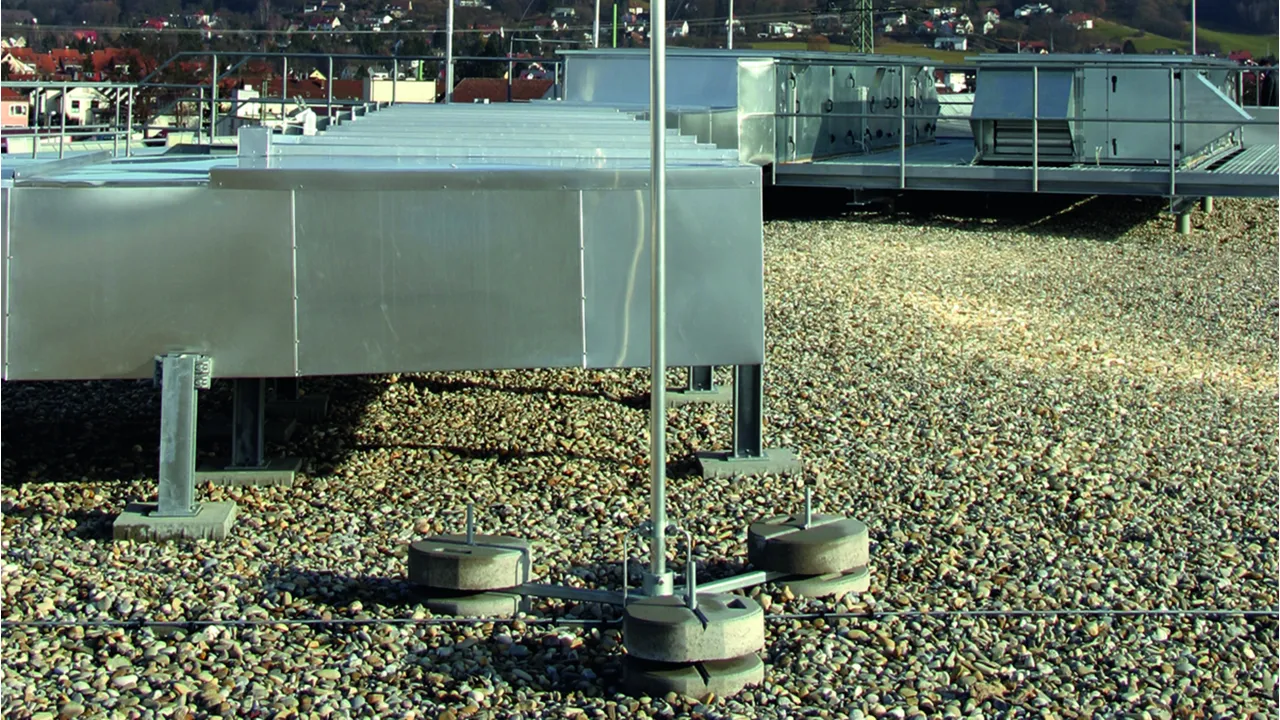

Pointes de capture autoportantes avec trépied rabattable pour la protection de grandes structures de toit ; adaptation à la pente du toit allant jusqu'à 10° max.

Les plots béton empilables (réf. 102 010) et les plaques de protection (réf. 102 050) doivent être commandés séparément.

Eléments :
– tube Ø40 x 5 mm
– pointe de capture avec rétrécissment Ø16 / 10 mm ou bien Ø22/16/10 mm
– borne de raccordement pour 2 conducteurs rd 8-10 mm
– trépied pour plot béton à clavette

Remarque: Les charges de toit autorisées doivent être respectées et, si nécessaire, clarifiées avec l'entrepreneur.

Jusqu'à une hauteur max. de 5,5 m

4 Produkty

Nr kat. 105400 FS D40 16 10 4000 AL DBS KB STTZN

GTIN / EAN 4013364094383, Nr taryfy celnej (EU): 85389099, Waga brutto: 13.40 kg, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Pointe de capture autoportante, hauteur 4000 mm
Pointes de capture libres avec trépied rabattable
pour protéger les toitures de grandes dimensions,
peut être adapté à la pente de toit jusqu’à 10° max.
Les pointes de capture sont dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour
une vitesse de vent en rafales max. de 185 km/h.
Les plots béton empilables (référence 102 010) et les
Plaques de protection (référence 102 050) doivent être commandés séparément.
Hauteur: 4000 mm
Rayon: 560 mm
Vitesse du vent/rafales max. - 3 socles à 17 kg: 132 km/h
Vitesse du vent/rafales max. - 6 socles à 17 kg: 184 km/h
Vitesse du vent/rafales max. - 9 socles à 17 kg: 185 km/h
Encombrement - trépied: 1210 x 1340 mm
Matériau - trépied: St/tZn
Matériau - pointe de capture: Al
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS D40 16 10 4000 AL DBS KB STTZN
Référence: 105400
ou équivalent

Certyfikaty



Dane techniczne

Hauteur 4000 mm
Rayon 560 mm
Vitesse du vent/rafales max. - 3 socles à 17 kg 132 km/h
Vitesse du vent/rafales max. - 6 socles à 17 kg 184 km/h
Vitesse du vent/rafales max. - 9 socles à 17 kg 185 km/h
Encombrement - trépied 1210 x 1340 mm
Matériau - trépied St/tZn
Matériau - pointe de capture Al
Normes NF EN 62561-(1+2)

Produkt 105400 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105400.

Idź do sklepu internetowego

Nr kat. 105450 FS D40 22 16 10 4500 AL DBS KB STTZN

GTIN / EAN 4013364094413, Nr taryfy celnej (EU): 85389099, Waga brutto: 13.80 kg, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Pointe de capture autoportante, hauteur 4500 mm
Points de capture libres avec trépied rabattable
pour protéger les toitures de grandes dimensions,
peut être adapté à la pente de toit jusqu’à 10° max.
Les pointes de capture sont dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour
une vitesse de vent en rafales max. de 186 km/h.
Les plots béton empilables (référence 102 010) et les
Plaques de protection (référence 102 050) doivent être commandés séparément.
Hauteur: 4500 mm
Rayon: 560 mm
Vitesse du vent/rafales max. - 3 socles à 17 kg: 117 km/h
Vitesse du vent/rafales max. - 6 socles à 17 kg: 163 km/h
Vitesse du vent/rafales max. - 9 socles à 17 kg: 186 km/h
Encombrement - trépied: 1210 x 1340 mm
Matériau - trépied: St/tZn
Matériau - pointe de capture: Al
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS D40 22 16 10 4500 AL DBS KB STTZN
Référence: 105450
ou équivalent

Certyfikaty



Dane techniczne

Hauteur 4500 mm
Rayon 560 mm
Vitesse du vent/rafales max. - 3 socles à 17 kg 117 km/h
Vitesse du vent/rafales max. - 6 socles à 17 kg 163 km/h
Vitesse du vent/rafales max. - 9 socles à 17 kg 186 km/h
Encombrement - trépied 1210 x 1340 mm
Matériau - trépied St/tZn
Matériau - pointe de capture Al
Normes NF EN 62561-(1+2)

Produkt 105450 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105450.

Idź do sklepu internetowego

Nr kat. 105500 FS D40 16 10 5000 AL DBS KB STTZN

GTIN / EAN 4013364094420, Nr taryfy celnej (EU): 85389099, Waga brutto: 15.00 kg, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Pointe de capture autoportante, hauteur 5000 mm
Pointe s de capture libres avec trépied rabattable
pour protéger les toitures de grandes dimensions,
peut être adapté à la pente de toit jusqu’à 10° max.
Les pointes de capture sont dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour
une vitesse de vent en rafales max. de 163 km/h.
Les plots béton empilables (référence 102 010) et les
plaques de protection (référence 102 050) doivent être commandés séparément.

Hauteur: 5000 mm
Rayon: 560 mm
Vitesse du vent/rafales max. - 3 socles à 17 kg: 99 km/h
Vitesse du vent/rafales max. - 6 socles à 17 kg: 132 km/h
Vitesse du vent/rafales max. - 9 socles à 17 kg: 163 km/h
Encombrement - trépied: 1210 x 1340 mm
Matériau - trépied: St/tZn
Matériau - pointe de capture: Al
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS D40 16 10 5000 AL DBS KB STTZN
Référence: 105500
ou équivalent

Certyfikaty



Dane techniczne

Hauteur 5000 mm
Rayon 560 mm
Vitesse du vent/rafales max. - 3 socles à 17 kg 99 km/h
Vitesse du vent/rafales max. - 6 socles à 17 kg 132 km/h
Vitesse du vent/rafales max. - 9 socles à 17 kg 163 km/h
Encombrement - trépied 1210 x 1340 mm
Matériau - trépied St/tZn
Matériau - pointe de capture Al
Normes NF EN 62561-(1+2)

Produkt 105500 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105500.

Idź do sklepu internetowego

Nr kat. 105550 FS D40 22 16 10 5500 AL DBS KB STTZN

GTIN / EAN 4013364094437, Nr taryfy celnej (EU): 85389099, Waga brutto: 15.20 kg, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Pointe de capture autoportante, hauteur 5500 mm
Pointe s de capture libres avec trépied rabattable
pour protéger les toitures de grandes dimensions,
peut être adapté à la pente de toit jusqu’à 10° max.
Les pointes de capture sont dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour
une vitesse de vent en rafales max. de 147 km/h.
Les plots béton empilables (référence 102 010) et les
Plaques de protection (référence 102 050) doivent être commandés séparément.
Hauteur: 5500 mm
Rayon: 560 mm
Vitesse du vent/rafales max. - 3 socles à 17 kg: 93 km/h
Vitesse du vent/rafales max. - 6 socles à 17 kg: 121 km/h
Vitesse du vent/rafales max. - 9 socles à 17 kg: 147 km/h
Encombrement - trépied: 1210 x 1340 mm
Matériau - trépied: St/tZn
Matériau - pointe de capture: Al
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS D40 22 16 10 5500 AL DBS KB STTZN
Référence: 105550
ou équivalent

Certyfikaty



Dane techniczne

Hauteur 5500 mm
Rayon 560 mm
Vitesse du vent/rafales max. - 3 socles à 17 kg 93 km/h
Vitesse du vent/rafales max. - 6 socles à 17 kg 121 km/h
Vitesse du vent/rafales max. - 9 socles à 17 kg 147 km/h
Encombrement - trépied 1210 x 1340 mm
Matériau - trépied St/tZn
Matériau - pointe de capture Al
Normes NF EN 62561-(1+2)

Produkt 105550 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105550.

Idź do sklepu internetowego

Jusqu’à une hauteur max. de 9 m avec étais réglables en INOX Ø10 mm

7 Produkty

Nr kat. 105600 FS D40 16 10 6000 AL DBS KB STTZN

GTIN / EAN 4013364094444, Nr taryfy celnej (EU): 85389099, Waga brutto: 29.40 kg, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Pointe de capture autoportante, hauteur 6000 mm
Pointes de capture libres avec trépied rabattable
pour protéger les toitures de grandes dimensions,
peut être adapté à la pente de toit jusqu’à 10° max.
Les pointes de capture sont dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour
une vitesse de vent en rafales max. de 187 km/h.
Les plots béton empilables (référence 102 010) et les
plaques de protection (référence 102 050) doivent être commandés séparément.

Hauteur: 6000 mm
Rayon: 1435 mm
Vitesse du vent/rafales max. - 3 socles à 17 kg: 110 km/h
Vitesse du vent/rafales max. - 6 socles à 17 kg: 137 km/h
Vitesse du vent/rafales max. - 9 socles à 17 kg: 170 km/h
Vitesse du vent/rafales max. - 12 socles à 17 kg: 187 km/h
Encombrement - trépied: 2530 x 2850 mm
Matériau - trépied: St/tZn
Matériau - pointe de capture: Al
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS D40 16 10 6000 AL DBS KB STTZN
Référence: 105600
ou équivalent

Certyfikaty



Dane techniczne

Hauteur 6000 mm
Rayon 1435 mm
Vitesse du vent/rafales max. - 3 socles à 17 kg 110 km/h
Vitesse du vent/rafales max. - 6 socles à 17 kg 137 km/h
Vitesse du vent/rafales max. - 9 socles à 17 kg 170 km/h
Vitesse du vent/rafales max. - 12 socles à 17 kg 187 km/h
Encombrement - trépied 2530 x 2850 mm
Matériau - trépied St/tZn
Matériau - pointe de capture Al
Normes NF EN 62561-(1+2)

Produkt 105600 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105600.

Idź do sklepu internetowego

Nr kat. 105650 FS D40 22 16 10 6500 AL DBS KB STTZN

GTIN / EAN 4013364094451, Nr taryfy celnej (EU): 85389099, Waga brutto: 30.00 kg, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Pointe de capture autoportante, hauteur 6500 mm
Pointes de capture libres avec trépied rabattable
pour protéger les toitures de grandes dimensions,
peut être adapté à la pente de toit jusqu’à 10° max.
Les pointes de capture sont dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour
une vitesse de vent en rafales max. de 187 km/h.
Les plots béton empilables (référence 102 010) et les
Plaques de protection (référence 102 050) doivent être commandés séparément.
Hauteur: 6500 mm
Rayon: 1435 mm
Vitesse du vent/rafales max. - 3 socles à 17 kg: 105 km/h
Vitesse du vent/rafales max. - 6 socles à 17 kg: 132 km/h
Vitesse du vent/rafales max. - 9 socles à 17 kg: 159 km/h
Vitesse du vent/rafales max. - 12 socles à 17 kg: 187 km/h
Encombrement - trépied: 2530 x 2850 mm
Matériau - trépied: St/tZn
Matériau - pointe de capture: Al
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS D40 22 16 10 6500 AL DBS KB STTZN
Référence: 105650
ou équivalent

Certyfikaty



Dane techniczne

Hauteur 6500 mm
Rayon 1435 mm
Vitesse du vent/rafales max. - 3 socles à 17 kg 105 km/h
Vitesse du vent/rafales max. - 6 socles à 17 kg 132 km/h
Vitesse du vent/rafales max. - 9 socles à 17 kg 159 km/h
Vitesse du vent/rafales max. - 12 socles à 17 kg 187 km/h
Encombrement - trépied 2530 x 2850 mm
Matériau - trépied St/tZn
Matériau - pointe de capture Al
Normes NF EN 62561-(1+2)

Produkt 105650 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105650.

Idź do sklepu internetowego

Nr kat. 105700 FS D40 16 10 7000 AL DBS KB STTZN

GTIN / EAN 4013364094468, Nr taryfy celnej (EU): 85389099, Waga brutto: 31.20 kg, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Pointe de capture autoportante, hauteur 7000 mm
Pointes de capture libres avec trépied rabattable
pour protéger les toitures de grandes dimensions,
peut être adapté à la pente de toit jusqu’à 10° max.
Les pointes de capture sont dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour
une vitesse de vent en rafales max. de 163 km/h.
Les plots béton empilables (référence 102 010) et les
Plaques de protection (référence 102 050) doivent être commandés séparément.
Hauteur: 7000 mm
Rayon: 1435 mm
Vitesse du vent/rafales max. - 3 socles à 17 kg: 96 km/h
Vitesse du vent/rafales max. - 6 socles à 17 kg: 120 km/h
Vitesse du vent/rafales max. - 9 socles à 17 kg: 137 km/h
Vitesse du vent/rafales max. - 12 socles à 17 kg: 163 km/h
Encombrement - trépied: 2530 x 2850 mm
Matériau - trépied: St/tZn
Matériau - pointe de capture: Al
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS D40 16 10 7000 AL DBS KB STTZN
Référence: 105700
ou équivalent

Certyfikaty



Dane techniczne

Hauteur 7000 mm
Rayon 1435 mm
Vitesse du vent/rafales max. - 3 socles à 17 kg 96 km/h
Vitesse du vent/rafales max. - 6 socles à 17 kg 120 km/h
Vitesse du vent/rafales max. - 9 socles à 17 kg 137 km/h
Vitesse du vent/rafales max. - 12 socles à 17 kg 163 km/h
Encombrement - trépied 2530 x 2850 mm
Matériau - trépied St/tZn
Matériau - pointe de capture Al
Normes NF EN 62561-(1+2)

Produkt 105700 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105700.

Idź do sklepu internetowego

Nr kat. 105750 FS D40 22 16 10 7500 AL DBS KB STTZN

GTIN / EAN 4013364094475, Nr taryfy celnej (EU): 85389099, Waga brutto: 31.40 kg, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Pointe de capture autoportante, hauteur 7500 mm
Pointes de capture libres avec trépied rabattable
pour protéger les toitures de grandes dimensions,
peut être adapté à la pente de toit jusqu’à 10° max.
Les pointes de capture sont dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
pour une vitesse de vent en rafales max. de 149 km/h.
Les plots béton empilables (référence 102 010) et les
Plaques de protection (référence 102 050) doivent être commandés séparément.
Hauteur: 7500 mm
Rayon: 1435 mm
Vitesse du vent/rafales max. - 3 socles à 17 kg: 93 km/h
Vitesse du vent/rafales max. - 6 socles à 17 kg: 112 km/h
Vitesse du vent/rafales max. - 9 socles à 17 kg: 135 km/h
Vitesse du vent/rafales max. - 12 socles à 17 kg: 149 km/h
Encombrement - trépied: 2530 x 2850 mm
Matériau - trépied: St/tZn
Matériau - pointe de capture: Al
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS D40 22 16 10 7500 AL DBS KB STTZN
Référence: 105750
ou équivalent

Certyfikaty



Dane techniczne

Hauteur 7500 mm
Rayon 1435 mm
Vitesse du vent/rafales max. - 3 socles à 17 kg 93 km/h
Vitesse du vent/rafales max. - 6 socles à 17 kg 112 km/h
Vitesse du vent/rafales max. - 9 socles à 17 kg 135 km/h
Vitesse du vent/rafales max. - 12 socles à 17 kg 149 km/h
Encombrement - trépied 2530 x 2850 mm
Matériau - trépied St/tZn
Matériau - pointe de capture Al
Normes NF EN 62561-(1+2)

Produkt 105750 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105750.

Idź do sklepu internetowego

Nr kat. 105800 FS D40 16 10 8000 AL DBS KB STTZN

GTIN / EAN 4013364094338, Nr taryfy celnej (EU): 85389099, Waga brutto: 32.60 kg, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Pointe de capture autoportante, hauteur 8000 mm
Pointes de capture libres avec trépied rabattable
pour protéger les toitures de grandes dimensions,
peut être adapté à la pente de toit jusqu’à 10° max.
Les pointes de capture sont dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour
une vitesse de vent en rafales max. de 137 km/h.
Les plots béton empilables (référence 102 010) et les
Plaques de protection (référence 102 050) doivent être commandés séparément.
Hauteur: 8000 mm
Rayon: 1435 mm
Vitesse du vent/rafales max. - 6 socles à 17 kg: 105 km/h
Vitesse du vent/rafales max. - 9 socles à 17 kg: 124 km/h
Vitesse du vent/rafales max. - 12 socles à 17 kg: 137 km/h
Encombrement - trépied: 2530 x 2850 mm
Matériau - trépied: St/tZn
Matériau - pointe de capture: Al
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS D40 16 10 8000 AL DBS KB STTZN
Référence: 105800
ou équivalent

Certyfikaty



Dane techniczne

Hauteur 8000 mm
Rayon 1435 mm
Vitesse du vent/rafales max. - 6 socles à 17 kg 105 km/h
Vitesse du vent/rafales max. - 9 socles à 17 kg 124 km/h
Vitesse du vent/rafales max. - 12 socles à 17 kg 137 km/h
Encombrement - trépied 2530 x 2850 mm
Matériau - trépied St/tZn
Matériau - pointe de capture Al
Normes NF EN 62561-(1+2)

Produkt 105800 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105800.

Idź do sklepu internetowego

Nr kat. 105850 FS D40 22 16 10 8500 AL DBS KB STTZN

GTIN / EAN 4013364094482, Nr taryfy celnej (EU): 85389099, Waga brutto: 32.80 kg, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Pointe de capture autoportante, hauteur 8500 mm
Pointes de capture libres avec trépied rabattable
pour protéger les toitures de grandes dimensions,
peut être adapté à la pente de toit jusqu’à 10° max.
Les pointes de capture sont dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour
une vitesse de vent en rafales max. de 132 km/h.
Les plots béton empilables (référence 102 010) et les
Plaques de protection (référence 102 050) doivent être commandés séparément.
Hauteur: 8500 mm
Rayon: 1435 mm
Vitesse du vent/rafales max. - 6 socles à 17 kg: 101 km/h
Vitesse du vent/rafales max. - 9 socles à 17 kg: 117 km/h
Vitesse du vent/rafales max. - 12 socles à 17 kg: 132 km/h
Encombrement - trépied: 2530 x 2850 mm
Matériau - trépied: St/tZn
Matériau - pointe de capture: Al
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS D40 22 16 10 8500 AL DBS KB STTZN
Référence: 105850
ou équivalent

Certyfikaty



Dane techniczne

Hauteur 8500 mm
Rayon 1435 mm
Vitesse du vent/rafales max. - 6 socles à 17 kg 101 km/h
Vitesse du vent/rafales max. - 9 socles à 17 kg 117 km/h
Vitesse du vent/rafales max. - 12 socles à 17 kg 132 km/h
Encombrement - trépied 2530 x 2850 mm
Matériau - trépied St/tZn
Matériau - pointe de capture Al
Normes NF EN 62561-(1+2)

Produkt 105850 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105850.

Idź do sklepu internetowego

Nr kat. 105900 FS D40 22 16 10 9000 AL DBS KB STTZN

GTIN / EAN 4013364240766, Nr taryfy celnej (EU): 85389099, Waga brutto: 33.67 kg, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Pointe de capture autoportante, hauteur 9000 mm
Pointes de capture libres avec trépied rabattable
pour protéger les toitures de grandes dimensions,
peut être adapté à la pente de toit jusqu’à 10° max.
Les pointes de capture sont dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour
une vitesse de vent en rafales max. de 132 km/h.
Les plots béton empilables (référence 102 010) et les
Plaques de protection (référence 102 050) doivent être commandés séparément.
Hauteur: 9000 mm
Rayon: 1435 mm
Vitesse du vent/rafales max. - 6 socles à 17 kg: 101 km/h
Vitesse du vent/rafales max. - 9 socles à 17 kg: 117 km/h
Vitesse du vent/rafales max. - 12 socles à 17 kg: 132 km/h
Encombrement - trépied: 2530 x 2850 mm
Matériau - trépied: St/tZn
Matériau - pointe de capture: Al
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS D40 22 16 10 9000 AL DBS KB STTZN
Référence: 105900
ou équivalent

Certyfikaty



Dane techniczne

Hauteur 9000 mm
Rayon 1435 mm
Vitesse du vent/rafales max. - 6 socles à 17 kg 101 km/h
Vitesse du vent/rafales max. - 9 socles à 17 kg 117 km/h
Vitesse du vent/rafales max. - 12 socles à 17 kg 132 km/h
Encombrement - trépied 2530 x 2850 mm
Matériau - trépied St/tZn
Matériau - pointe de capture Al
Normes NF EN 62561-(1+2)

Produkt 105900 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105900.

Idź do sklepu internetowego
Powrót na górę
