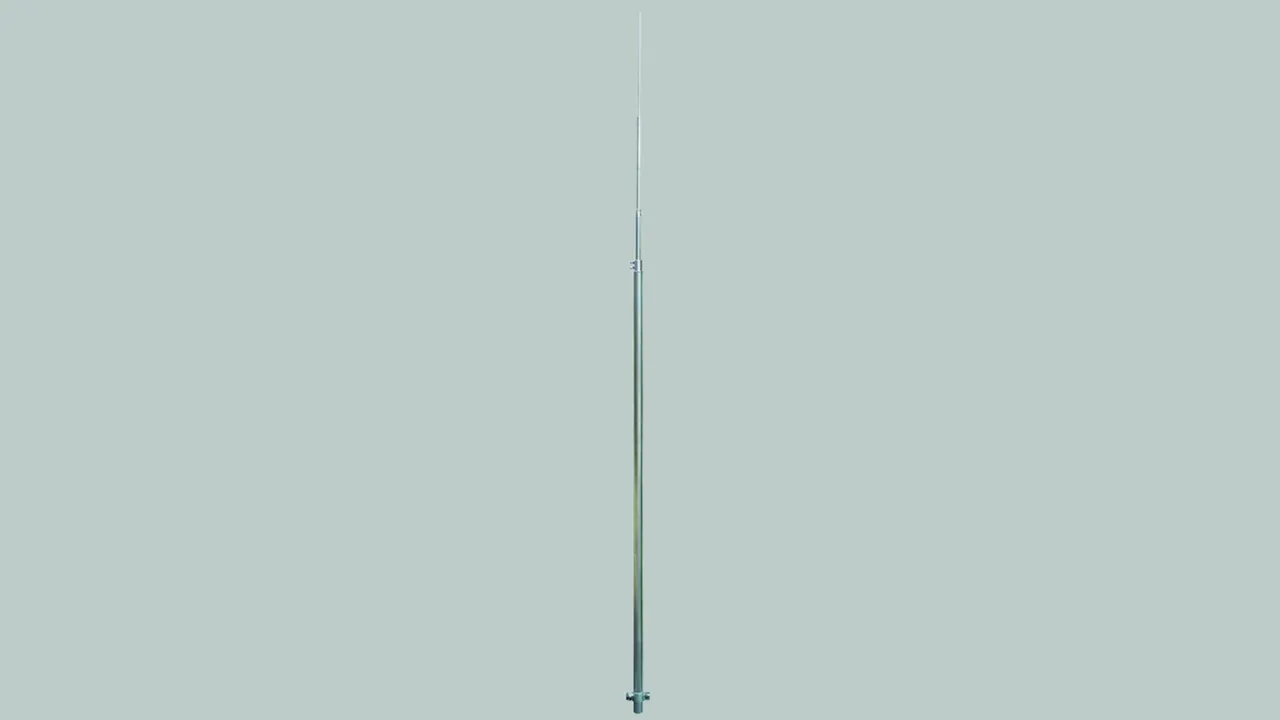

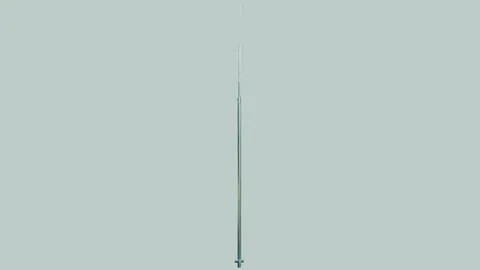

Pointes de capture D40

Pour une fixation par ex. sur les murs ou les constructions spéciales

Les tiges de capture sont dimensionnées selon Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).

Éléments :
– Tige de capture 2000 mm ou tige de capture sur tube 2500 mm
– Tube Ø40 x 5 mm avec logement Ø22 / 16 mm
– Raccordement à la terre en INOX avec connecteur KS en INOX pour Rd 6-10 mm [tenue au courant de foudre 100 kA (10/350 µs)]

La fixation par ex. sur un mur s’effectue avec la référence 105 140, et sur tubes avec la référence 105 354.

La longueur libre maximale se compose de la pointe de la tige de capture jusqu’au support supérieur (point de fixation).
Pour des raisons de stabilité, le support central (3 fixations) doit être monté si possible à l’aide du support supérieur. La distance ne doit pas dépasser 15 cm. Le support inférieur (point de fixation) doit être installé dans une zone ≤ 15 cm à l’extrémité de la tige de capture.

Szczegóły

lorem ipsum
lorem ipsum

Version Al

10 Produkty

Nr kat. 105170 FS D40 16 10 4000 KSV AL

GTIN / EAN 4013364151192, Nr taryfy celnej (EU): 85389099, Waga brutto: 4.17 kg, Jednostka opakowaniowa: 1.00 pièce(s)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Tige de capture D40, longueur totale 4000 mm, alu
Tiges de capture D40 pour longueurs libres max. avec tige de capture
jusqu’à 3,5 m pour fixation par ex. sur des murs ou
des constructions particulières.
Les tiges de capture sont dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
pour une vitesse de vent en rafales max. de 185 km/h.
Pour la fixation par ex. sur un mur
avec la référence 105 140, et sur tubes avec la référence 105 354
, y compris borne de raccordement
Longueur totale: 4000 mm
Longueur utile max. avec pointe de capture : 3500 mm
Longueur de serrage: 500 mm
Nombre de fixations: 2
Matériau - pointe de capture: Al
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS D40 16 10 4000 KSV AL
Référence: 105170
ou équivalent

Certyfikaty



Dane techniczne

Longueur totale (l1) 4000 mm
Longueur utile max. avec pointe de capture (l2) 3500 mm
Longueur de serrage (l3) 500 mm
Nombre de fixations 2
Vitesse du vent/rafales max. (Montage mural, longueur libre 3500 mm) 185 km/h
Matériau - pointe de capture Al
Normes NF EN 62561-(1+2)

Produkt 105170 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105170.

Idź do sklepu internetowego

Nr kat. 105175 FS D40 22 16 10 4500 KSV AL

GTIN / EAN 4013364151208, Nr taryfy celnej (EU): 85389099, Waga brutto: 4.40 kg, Jednostka opakowaniowa: 1.00 pièce(s)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Tige de capture D40, longueur totale 4500 mm, alu
Tiges de capture D40 pour longueurs libres max. avec tige de capture
jusqu’à 4,0 m pour fixation par ex. sur des murs ou
des constructions particulières.
Les tiges de capture sont dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
pour une vitesse de vent en rafales max. de 186 km/h.
Pour la fixation par ex. sur un mur
avec la référence 105 140, et sur tubes avec la référence 105 354
, y compris borne de raccordement
Longueur totale: 4500 mm
Longueur utile max. avec pointe de capture : 4000 mm
Longueur de serrage: 500 mm
Nombre de fixations: 2
Matériau - pointe de capture: Al
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS D40 22 16 10 4500 KSV AL
Référence: 105175
ou équivalent

Certyfikaty



Dane techniczne

Longueur totale (l1) 4500 mm
Longueur utile max. avec pointe de capture (l2) 4000 mm
Longueur de serrage (l3) 500 mm
Nombre de fixations 2
Vitesse du vent/rafales max. (Montage mural, longueur libre 4000 mm) 186 km/h
Matériau - pointe de capture Al
Normes NF EN 62561-(1+2)

Produkt 105175 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105175.

Idź do sklepu internetowego

Nr kat. 105171 FS D40 16 10 5000 KSV AL

GTIN / EAN 4013364151215, Nr taryfy celnej (EU): 85389099, Waga brutto: 5.60 kg, Jednostka opakowaniowa: 1.00 pièce(s)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Tige de capture D40, longueur totale 5000 mm, alu
Tiges de capture D40 pour longueurs libres max. avec tige de capture
jusqu’à 4,0 m pour fixation par ex. sur des murs ou
des constructions particulières.
Les tiges de capture sont dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
pour une vitesse de vent en rafales max. de 185 km/h.
Pour la fixation par ex. sur un mur
avec la référence 105 140, et sur tubes avec la référence 105 354
, y compris borne de raccordement
Longueur totale: 5000 mm
Longueur utile max. avec pointe de capture : 4000 mm
Longueur de serrage: 1000 mm
Nombre de fixations: 2
Matériau - pointe de capture: Al
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS D40 16 10 5000 KSV AL
Référence: 105171
ou équivalent

Certyfikaty



Dane techniczne

Longueur totale (l1) 5000 mm
Longueur utile max. avec pointe de capture (l2) 4000 mm
Longueur de serrage (l3) 1000 mm
Nombre de fixations 2
Vitesse du vent/rafales max. (Montage mural, longueur libre 4000 mm) 185 km/h
Matériau - pointe de capture Al
Normes NF EN 62561-(1+2)

Produkt 105171 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105171.

Idź do sklepu internetowego

Nr kat. 105176 FS D40 22 16 10 5500 KSV AL

GTIN / EAN 4013364151222, Nr taryfy celnej (EU): 85389099, Waga brutto: 6.00 kg, Jednostka opakowaniowa: 1.00 pièce(s)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Tige de capture D40, longueur totale 5500 mm, alu
Tiges de capture D40 pour longueurs libres max. avec tige de capture
jusqu’à 4,5 m pour fixation par ex. sur des murs ou
des constructions particulières.
Les tiges de capture sont dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour
une vitesse de vent en rafales max. de 186 km/h.
Pour la fixation par ex. sur un mur
avec la référence 105 140, et sur tubes avec la référence 105 354
, y compris borne de raccordement
Longueur totale: 5500 mm
Longueur utile max. avec pointe de capture : 4500 mm
Longueur de serrage: 1000 mm
Nombre de fixations: 2
Matériau - pointe de capture: Al
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS D40 22 16 10 5500 KSV AL
Référence: 105176
ou équivalent

Certyfikaty



Dane techniczne

Longueur totale (l1) 5500 mm
Longueur utile max. avec pointe de capture (l2) 4500 mm
Longueur de serrage (l3) 1000 mm
Nombre de fixations 2
Vitesse du vent/rafales max. (Montage mural, longueur libre 4500 mm) 186 km/h
Matériau - pointe de capture Al
Normes NF EN 62561-(1+2)

Produkt 105176 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105176.

Idź do sklepu internetowego

Nr kat. 105172 FS D40 16 10 6000 KSV AL

GTIN / EAN 4013364151239, Nr taryfy celnej (EU): 85389099, Waga brutto: 7.20 kg, Jednostka opakowaniowa: 1.00 pièce(s)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Tige de capture D40, longueur totale 6000 mm, alu
Tiges de capture D40 pour longueurs libres max. avec tige de capture
jusqu’à 4,5 m pour fixation par ex. sur des murs ou
des constructions particulières.
Les tiges de capture sont dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour
une vitesse de vent en rafales max. de 186 km/h.
Pour la fixation par ex. sur un mur
avec la référence 105 140, et sur tubes avec la référence 105 354
, y compris borne de raccordement
Longueur totale: 6000 mm
Longueur utile max. avec pointe de capture : 4500 mm
Longueur de serrage: 1500 mm
Nombre de fixations: 3
Matériau - pointe de capture: Al
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS D40 16 10 6000 KSV AL
Référence: 105172
ou équivalent

Certyfikaty



Dane techniczne

Longueur totale (l1) 6000 mm
Longueur utile max. avec pointe de capture (l2) 4500 mm
Longueur de serrage (l3) 1500 mm
Nombre de fixations 3
Vitesse du vent/rafales max. (Montage mural, longueur libre 4500 mm) 186 km/h
Matériau - pointe de capture Al
Normes NF EN 62561-(1+2)

Produkt 105172 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105172.

Idź do sklepu internetowego

Nr kat. 105177 FS D40 22 16 10 6500 KSV AL

GTIN / EAN 4013364151246, Nr taryfy celnej (EU): 85389099, Waga brutto: 7.45 kg, Jednostka opakowaniowa: 1.00 pièce(s)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Tige de capture D40, longueur totale 6500 mm, alu
Tiges de capture D40 pour longueurs libres max. avec tige de capture
jusqu’à 5,0 m pour fixation par ex. sur des murs ou
des constructions particulières.
Les tiges de capture sont dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour
une vitesse de vent en rafales max. de 183 km/h.
Pour la fixation par ex. sur un mur
avec la référence 105 140, et sur tubes avec la référence 105 354
, y compris borne de raccordement
Longueur totale: 6500 mm
Longueur utile max. avec pointe de capture : 5000 mm
Longueur de serrage: 1500 mm
Nombre de fixations: 3
Matériau - pointe de capture: Al
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS D40 22 16 10 6500 KSV AL
Référence: 105177
ou équivalent

Certyfikaty



Dane techniczne

Longueur totale (l1) 6500 mm
Longueur utile max. avec pointe de capture (l2) 5000 mm
Longueur de serrage (l3) 1500 mm
Nombre de fixations 3
Vitesse du vent/rafales max. (Montage mural, longueur libre 5000 mm) 183 km/h
Matériau - pointe de capture Al
Normes NF EN 62561-(1+2)

Produkt 105177 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105177.

Idź do sklepu internetowego

Nr kat. 105173 FS D40 16 10 7000 KSV AL

GTIN / EAN 4013364151253, Nr taryfy celnej (EU): 85389099, Waga brutto: 8.60 kg, Jednostka opakowaniowa: 1.00 pièce(s)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Tige de capture D40, longueur totale 7000 mm, alu
Tiges de capture D40 pour longueurs libres max. avec tige de capture
jusqu’à 5,5 m pour fixation par ex. sur des murs ou
des constructions particulières.
Les tiges de capture sont dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour
une vitesse de vent en rafales max. de 146 km/h.
Pour la fixation par ex. sur un mur
avec la référence 105 140, et sur tubes avec la référence 105 354
, y compris borne de raccordement
Longueur totale: 7000 mm
Longueur utile max. avec pointe de capture : 5500 mm
Longueur de serrage: 1500 mm
Nombre de fixations: 3
Matériau - pointe de capture: Al
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS D40 16 10 7000 KSV AL
Référence: 105173
ou équivalent

Certyfikaty



Dane techniczne

Longueur totale (l1) 7000 mm
Longueur utile max. avec pointe de capture (l2) 5500 mm
Longueur de serrage (l3) 1500 mm
Nombre de fixations 3
Vitesse du vent/rafales max. (Montage mural, longueur libre 5500 mm) 146 km/h
Matériau - pointe de capture Al
Normes NF EN 62561-(1+2)

Produkt 105173 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105173.

Idź do sklepu internetowego

Nr kat. 105178 FS D40 22 16 10 7500 KSV AL

GTIN / EAN 4013364151260, Nr taryfy celnej (EU): 85389099, Waga brutto: 9.00 kg, Jednostka opakowaniowa: 1.00 pièce(s)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Tige de capture D40, longueur totale 7500 mm, alu
Tiges de capture D40 pour longueurs libres max. avec tige de capture
jusqu’à 5,5 m pour fixation par ex. sur des murs ou
des constructions particulières.
Les tiges de capture sont dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour
une vitesse de vent en rafales max. de 149 km/h.
Pour la fixation par ex. sur un mur
avec la référence 105 140, et sur tubes avec la référence 105 354
, y compris borne de raccordement
Longueur totale: 7500 mm
Longueur utile max. avec pointe de capture : 5500 mm
Longueur de serrage: 2000 mm
Nombre de fixations: 3
Matériau - pointe de capture: Al
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS D40 22 16 10 7500 KSV AL
Référence: 105178
ou équivalent

Certyfikaty



Dane techniczne

Longueur totale (l1) 7500 mm
Longueur utile max. avec pointe de capture (l2) 5500 mm
Longueur de serrage (l3) 2000 mm
Nombre de fixations 3
Vitesse du vent/rafales max. (Montage mural, longueur libre 5500 mm) 149 km/h
Matériau - pointe de capture Al
Normes NF EN 62561-(1+2)

Produkt 105178 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105178.

Idź do sklepu internetowego

Nr kat. 105174 FS D40 16 10 8000 KSV AL

GTIN / EAN 4013364151277, Nr taryfy celnej (EU): 85389099, Waga brutto: 10.14 kg, Jednostka opakowaniowa: 1.00 pièce(s)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Tige de capture D40, longueur totale 8000 mm, alu
Tiges de capture D40 pour longueurs libres max. avec tige de capture
jusqu’à 5,5 m pour fixation par ex. sur des murs ou
des constructions particulières.
Les tiges de capture sont dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour
une vitesse de vent en rafales max. de 142 km/h.
Pour la fixation par ex. sur un mur
avec la référence 105 140, et sur tubes avec la référence 105 354
, y compris borne de raccordement
Longueur totale: 8000 mm
Longueur utile max. avec pointe de capture : 5500 mm
Longueur de serrage: 2500 mm
Nombre de fixations: 3
Matériau - pointe de capture: Al
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS D40 16 10 8000 KSV AL
Référence: 105174
ou équivalent

Certyfikaty



Dane techniczne

Longueur totale (l1) 8000 mm
Longueur utile max. avec pointe de capture (l2) 5500 mm
Longueur de serrage (l3) 2500 mm
Nombre de fixations 3
Vitesse du vent/rafales max. (Montage mural, longueur libre 5500 mm) 142 km/h
Matériau - pointe de capture Al
Normes NF EN 62561-(1+2)

Produkt 105174 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105174.

Idź do sklepu internetowego

Nr kat. 105179 FS D40 22 16 10 8500 KSV AL

GTIN / EAN 4013364151284, Nr taryfy celnej (EU): 85389099, Waga brutto: 10.40 kg, Jednostka opakowaniowa: 1.00 pièce(s)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Tige de capture D40, longueur totale 8500 mm, alu
Tiges de capture D40 pour longueurs libres max. avec tige de capture
jusqu’à 5,5 m pour fixation par ex. sur des murs ou
des constructions particulières.
Les tiges de capture sont dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour
une vitesse de vent en rafales max. de 152 km/h.
Pour la fixation par ex. sur un mur
avec la référence 105 140, et sur tubes avec la référence 105 354
, y compris borne de raccordement
Longueur totale: 8500 mm
Longueur utile max. avec pointe de capture : 5500 mm
Longueur de serrage: 3000 mm
Nombre de fixations: 3
Matériau - pointe de capture: Al
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS D40 22 16 10 8500 KSV AL
Référence: 105179
ou équivalent

Certyfikaty



Dane techniczne

Longueur totale (l1) 8500 mm
Longueur utile max. avec pointe de capture (l2) 5500 mm
Longueur de serrage (l3) 3000 mm
Nombre de fixations 3
Vitesse du vent/rafales max. (Montage mural, longueur libre 5500 mm) 152 km/h
Matériau - pointe de capture Al
Normes NF EN 62561-(1+2)

Produkt 105179 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105179.

Idź do sklepu internetowego

Version INOX

10 Produkty

Nr kat. 105190 FS D40 16 10 4000 KSV V2A

GTIN / EAN 4013364152045, Nr taryfy celnej (EU): 85389099, Waga brutto: 9.20 kg, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Tige de capture D40, longueur totale 4000 mm INOX
Tiges de capture D40 pour longueurs libres max. avec tige de capture
jusqu’à 3,5 m pour fixation par ex. sur des murs ou
des constructions particulières.
Les tiges de capture sont dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour
une vitesse de vent en rafales max. de 191 km/h.
Pour la fixation par ex. sur un mur
avec la référence 105 140, et sur tubes avec la référence 105 354
, y compris borne de raccordement
Longueur totale: 4000 mm
Longueur utile max. avec pointe de capture : 3500 mm
Longueur de serrage: 500 mm
Nombre de fixations: 2
Matériau - pointe de capture: INOX
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS D40 16 10 4000 KSV V2A
Référence: 105190
ou équivalent

Certyfikaty



Dane techniczne

Longueur totale (l1) 4000 mm
Longueur utile max. avec pointe de capture (l2) 3500 mm
Longueur de serrage (l3) 500 mm
Nombre de fixations 2
Vitesse du vent/rafales max. (Montage mural, longueur libre 3500 mm) 191 km/h
Matériau - pointe de capture INOX
Normes NF EN 62561-(1+2)

Produkt 105190 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105190.

Idź do sklepu internetowego

Nr kat. 105195 FS D40 22 16 10 4500 KSV V2A

GTIN / EAN 4013364152090, Nr taryfy celnej (EU): 85389099, Waga brutto: 10.00 kg, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Tige de capture D40, longueur totale 4500 mm INOX
Tiges de capture D40 pour longueurs libres max. avec tige de capture
jusqu’à 4,0 m pour fixation par ex. sur des murs ou
des constructions particulières.
Les tiges de capture sont dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour
une vitesse de vent en rafales max. de 192 km/h.
Pour la fixation par ex. sur un mur
avec la référence 105 140, et sur tubes avec la référence 105 354
, y compris borne de raccordement
Longueur totale: 4500 mm
Longueur utile max. avec pointe de capture : 4000 mm
Longueur de serrage: 500 mm
Nombre de fixations: 2
Matériau - pointe de capture: INOX
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS D40 22 16 10 4500 KSV V2A
Référence: 105195
ou équivalent

Certyfikaty



Dane techniczne

Longueur totale (l1) 4500 mm
Longueur utile max. avec pointe de capture (l2) 4000 mm
Longueur de serrage (l3) 500 mm
Nombre de fixations 2
Vitesse du vent/rafales max. (Montage mural, longueur libre 4000 mm) 192 km/h
Matériau - pointe de capture INOX
Normes NF EN 62561-(1+2)

Produkt 105195 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105195.

Idź do sklepu internetowego

Nr kat. 105191 FS D40 16 10 5000 KSV V2A

GTIN / EAN 4013364152052, Nr taryfy celnej (EU): 85389099, Waga brutto: 12.60 kg, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Tige de capture D40, longueur totale 5000 mm INOX
Tiges de capture D40 pour longueurs libres max. avec tige de capture
jusqu’à 4,0 m pour fixation par ex. sur des murs ou
des constructions particulières.
Les tiges de capture sont dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour
une vitesse de vent en rafales max. de 191 km/h.
Pour la fixation par ex. sur un mur
avec la référence 105 140, et sur tubes avec la référence 105 354
, y compris borne de raccordement
Longueur totale: 5000 mm
Longueur utile max. avec pointe de capture : 4000 mm
Longueur de serrage: 1000 mm
Nombre de fixations: 2
Matériau - pointe de capture: INOX
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS D40 16 10 5000 KSV V2A
Référence: 105191
ou équivalent

Certyfikaty



Dane techniczne

Longueur totale (l1) 5000 mm
Longueur utile max. avec pointe de capture (l2) 4000 mm
Longueur de serrage (l3) 1000 mm
Nombre de fixations 2
Vitesse du vent/rafales max. (Montage mural, longueur libre 4000 mm) 191 km/h
Matériau - pointe de capture INOX
Normes NF EN 62561-(1+2)

Produkt 105191 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105191.

Idź do sklepu internetowego

Nr kat. 105196 FS D40 22 16 10 5500 KSV V2A

GTIN / EAN 4013364152106, Nr taryfy celnej (EU): 85389099, Waga brutto: 14.30 kg, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Tige de capture D40, longueur totale 5500 mm INOX
Tiges de capture D40 pour longueurs libres max. avec tige de capture
jusqu’à 4,5 m pour fixation par ex. sur des murs ou
des constructions particulières.
Les tiges de capture sont dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour
une vitesse de vent en rafales max. de 192 km/h.
Pour la fixation par ex. sur un mur
avec la référence 105 140, et sur tubes avec la référence 105 354
, y compris borne de raccordement
Longueur totale: 5500 mm
Longueur utile max. avec pointe de capture : 4500 mm
Longueur de serrage: 1000 mm
Nombre de fixations: 2
Matériau - pointe de capture: INOX
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS D40 22 16 10 5500 KSV V2A
Référence: 105196
ou équivalent

Certyfikaty



Dane techniczne

Longueur totale (l1) 5500 mm
Longueur utile max. avec pointe de capture (l2) 4500 mm
Longueur de serrage (l3) 1000 mm
Nombre de fixations 2
Vitesse du vent/rafales max. (Montage mural, longueur libre 4500 mm) 192 km/h
Matériau - pointe de capture INOX
Normes NF EN 62561-(1+2)

Produkt 105196 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105196.

Idź do sklepu internetowego

Nr kat. 105192 FS D40 16 10 6000 KSV V2A

GTIN / EAN 4013364152069, Nr taryfy celnej (EU): 85389099, Waga brutto: 16.20 kg, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Tige de capture D40, longueur totale 6000 mm INOX
Tiges de capture D40 pour longueurs libres max. avec tige de capture
jusqu’à 4,5 m pour fixation par ex. sur des murs ou
des constructions particulières.
Les tiges de capture sont dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour
une vitesse de vent en rafales max. de 192 km/h.
Pour la fixation par ex. sur un mur
avec la référence 105 140, et sur tubes avec la référence 105 354
, y compris borne de raccordement
Longueur totale: 6000 mm
Longueur utile max. avec pointe de capture : 4500 mm
Longueur de serrage: 1500 mm
Nombre de fixations: 3
Matériau - pointe de capture: INOX
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS D40 16 10 6000 KSV V2A
Référence: 105192
ou équivalent

Certyfikaty



Dane techniczne

Longueur totale (l1) 6000 mm
Longueur utile max. avec pointe de capture (l2) 4500 mm
Longueur de serrage (l3) 1500 mm
Nombre de fixations 3
Vitesse du vent/rafales max. (Montage mural, longueur libre 4500 mm) 192 km/h
Matériau - pointe de capture INOX
Normes NF EN 62561-(1+2)

Produkt 105192 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105192.

Idź do sklepu internetowego

Nr kat. 105197 FS D40 22 16 10 6500 KSV V2A

GTIN / EAN 4013364152113, Nr taryfy celnej (EU): 85389099, Waga brutto: 16.80 kg, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Tige de capture D40, longueur totale 6500 mm INOX
Tiges de capture D40 pour longueurs libres max. avec tige de capture
jusqu’à 5,0 m pour fixation par ex. sur des murs ou
des constructions particulières.
Les tiges de capture sont dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour
une vitesse de vent en rafales max. de 190 km/h.
Pour la fixation par ex. sur un mur
avec la référence 105 140, et sur tubes avec la référence 105 354
, y compris borne de raccordement
Longueur totale: 6500 mm
Longueur utile max. avec pointe de capture : 5000 mm
Longueur de serrage: 1500 mm
Nombre de fixations: 3
Matériau - pointe de capture: INOX
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS D40 22 16 10 6500 KSV V2A
Référence: 105197
ou équivalent

Certyfikaty



Dane techniczne

Longueur totale (l1) 6500 mm
Longueur utile max. avec pointe de capture (l2) 5000 mm
Longueur de serrage (l3) 1500 mm
Nombre de fixations 3
Vitesse du vent/rafales max. (Montage mural, longueur libre 5000 mm) 190 km/h
Matériau - pointe de capture INOX
Normes NF EN 62561-(1+2)

Produkt 105197 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105197.

Idź do sklepu internetowego

Nr kat. 105193 FS D40 16 10 7000 KSV V2A

GTIN / EAN 4013364152076, Nr taryfy celnej (EU): 85389099, Waga brutto: 19.40 kg, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Tige de capture D40, longueur totale 7000 mm INOX
Tiges de capture D40 pour longueurs libres max. avec tige de capture
jusqu’à 5,5 m pour fixation par ex. sur des murs ou
des constructions particulières.
Les tiges de capture sont dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour
une vitesse de vent en rafales max. de 149 km/h.
Pour la fixation par ex. sur un mur
avec la référence 105 140, et sur tubes avec la référence 105 354
, y compris borne de raccordement
Longueur totale: 7000 mm
Longueur utile max. avec pointe de capture : 5500 mm
Longueur de serrage: 1500 mm
Nombre de fixations: 3
Matériau - pointe de capture: INOX
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS D40 16 10 7000 KSV V2A
Référence: 105193
ou équivalent

Certyfikaty



Dane techniczne

Longueur totale (l1) 7000 mm
Longueur utile max. avec pointe de capture (l2) 5500 mm
Longueur de serrage (l3) 1500 mm
Nombre de fixations 3
Vitesse du vent/rafales max. (Montage mural, longueur libre 5500 mm) 149 km/h
Matériau - pointe de capture INOX
Normes NF EN 62561-(1+2)

Produkt 105193 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105193.

Idź do sklepu internetowego

Nr kat. 105198 FS D40 22 16 10 7500 KSV V2A

GTIN / EAN 4013364152120, Nr taryfy celnej (EU): 85389099, Waga brutto: 20.00 kg, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Tige de capture D40, longueur totale 7500 mm INOX
Tiges de capture D40 pour longueurs libres max. avec tige de capture
jusqu’à 5,5 m pour fixation par ex. sur des murs ou
des constructions particulières.
Les tiges de capture sont dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour
une vitesse de vent en rafales max. de 159 km/h.
Pour la fixation par ex. sur un mur
avec la référence 105 140, et sur tubes avec la référence 105 354
, y compris borne de raccordement
Longueur totale: 7500 mm
Longueur utile max. avec pointe de capture : 5500 mm
Longueur de serrage: 2000 mm
Nombre de fixations: 3
Matériau - pointe de capture: INOX
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS D40 22 16 10 7500 KSV V2A
Référence: 105198
ou équivalent

Certyfikaty



Dane techniczne

Longueur totale (l1) 7500 mm
Longueur utile max. avec pointe de capture (l2) 5500 mm
Longueur de serrage (l3) 2000 mm
Nombre de fixations 3
Vitesse du vent/rafales max. (Montage mural, longueur libre 5500 mm) 159 km/h
Matériau - pointe de capture INOX
Normes NF EN 62561-(1+2)

Produkt 105198 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105198.

Idź do sklepu internetowego

Nr kat. 105194 FS D40 16 10 8000 KSV V2A

GTIN / EAN 4013364152083, Nr taryfy celnej (EU): 85389099, Waga brutto: 22.40 kg, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Tige de capture D40, longueur totale 8000 mm INOX
Tiges de capture D40 pour longueurs libres max. avec tige de capture
jusqu’à 5,5 m pour fixation par ex. sur des murs ou
des constructions particulières.
Les tiges de capture sont dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour
une vitesse de vent en rafales max. de 149 km/h.
Pour la fixation par ex. sur un mur
avec la référence 105 140, et sur tubes avec la référence 105 354
, y compris borne de raccordement
Longueur totale: 8000 mm
Longueur utile max. avec pointe de capture : 5500 mm
Longueur de serrage: 2500 mm
Nombre de fixations: 3
Matériau - pointe de capture: INOX
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS D40 16 10 8000 KSV V2A
Référence: 105194
ou équivalent

Certyfikaty



Dane techniczne

Longueur totale (l1) 8000 mm
Longueur utile max. avec pointe de capture (l2) 5500 mm
Longueur de serrage (l3) 2500 mm
Nombre de fixations 3
Vitesse du vent/rafales max. (Montage mural, longueur libre 5500 mm) 149 km/h
Matériau - pointe de capture INOX
Normes NF EN 62561-(1+2)

Produkt 105194 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105194.

Idź do sklepu internetowego

Nr kat. 105199 FS D40 22 16 10 8500 KSV V2A

GTIN / EAN 4013364152137, Nr taryfy celnej (EU): 85389099, Waga brutto: 23.60 kg, Jednostka opakowaniowa: 1.00 pièce(s)

Rysunki

Informacje dodatkowe

Tige de capture D40, longueur totale 9000 mm INOX
Tiges de capture D40 pour longueurs libres max. avec tige de capture
jusqu’à 5,5 m pour fixation par ex. sur des murs ou
des constructions particulières.
Les tiges de capture sont dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour
une vitesse de vent en rafales max. de 155 km/h.
Pour la fixation par ex. sur un mur
avec la référence 105 140, et sur tubes avec la référence 105 354
, y compris borne de raccordement
Longueur totale: 8500 mm
Longueur utile max. avec pointe de capture : 5500 mm
Longueur de serrage: 3000 mm
Nombre de fixations: 3
Matériau - pointe de capture: INOX
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS D40 22 16 10 8500 KSV V2A
Référence: 105199
ou équivalent

Certyfikaty



Dane techniczne

Longueur totale (l1) 8500 mm
Longueur utile max. avec pointe de capture (l2) 5500 mm
Longueur de serrage (l3) 3000 mm
Nombre de fixations 3
Vitesse du vent/rafales max. (Montage mural, longueur libre 5500 mm) 155 km/h
Matériau - pointe de capture INOX
Normes NF EN 62561-(1+2)

Produkt 105199 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105199.

Idź do sklepu internetowego
Powrót na górę
