Mástil captador para cable HVI light plus en cubiertas planas

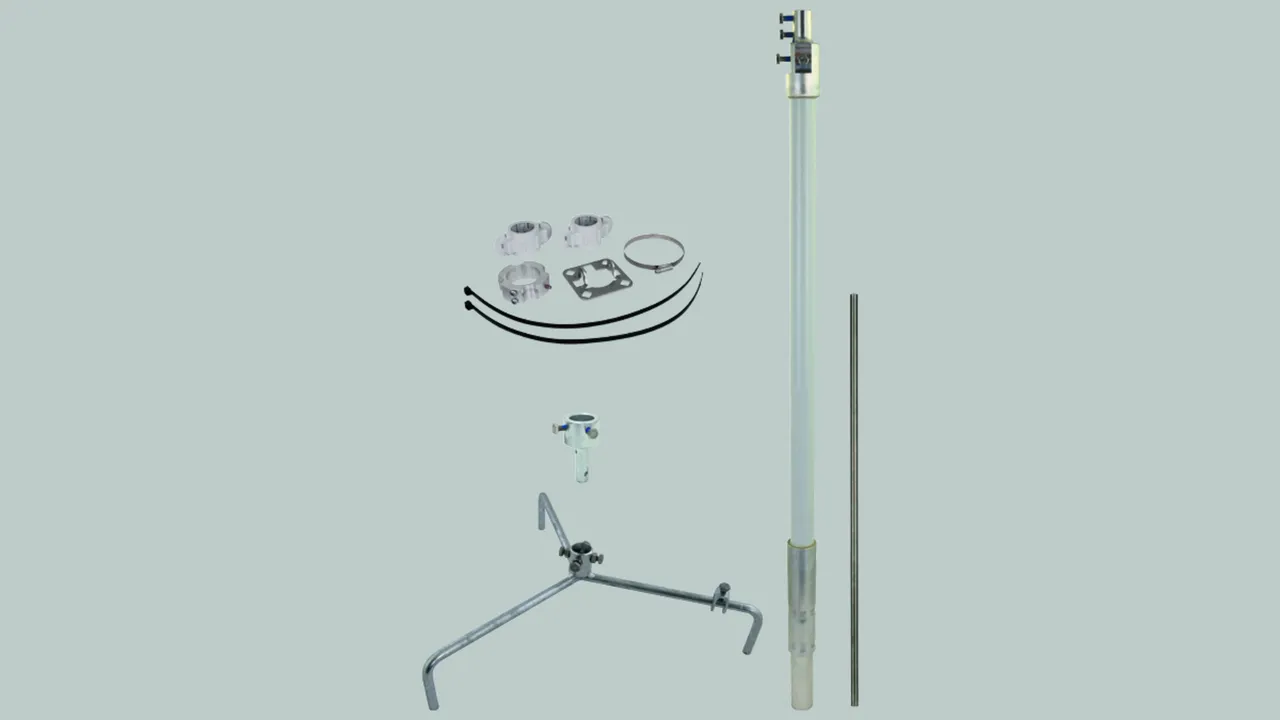

Kit completo compuesto de punta captadora / varilla captadora, tubo autosoportado, set de fijación (con placa de conexión, soportes de plástico, brida de cable y toma de equipotencialidad) y trípode.
Con adaptación a una pendiente de cubierta de máx. 10°.
El zócalo de hormigón (peso 17 kg) y la placa protectora deben pedirse por separado.

Mástil captador con trípode pequeño y punta captadora

2 Produkty

Nr kat. 819685 FM D40 L2200 GFK AL V2A DBS R320 STTZN

GTIN / EAN 4013364494459, Nr taryfy celnej (EU): 85389099, Waga brutto: 6.34 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Mástiles captadores para cable HVI light plus en cubiertas planas
Completo con placa de conexión de 4 orificios para el
cable HVI light plus y set de fijación para montaje
del cable al mástil captador
Para asegurar la distancia de separación de componentes
conductores según EN 62305-3 (VDE 0185-305-3).
Distancia de aislamiento de poliéster reforzado con fibra de vidrio (PRFV)
Tubo de Ø40 mm
Factor de material km = 0,7
Color gris alba, estabilizado a rayos ultravioleta
Mástiles captadores dimensionados
según el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Adaptación a una pendiente de cubierta de máx. 10 grados
Mástil captador para cable HVI light plus
Altura total 2200 mm
El zócalo de hormigón apilable (Art. Nr. 102 010) y la
placa protectora (ref. 102 050) deben pedirse por separado.
Material del trípode: St/tZn
Radio del trípode: 320 mm
Material del tubo autosoportado: PRFV / Al
Longitud del tubo autosoportado: 1600 mm
Distancia de aislamiento: 1230 mm
Longitud de la punta captadora: 500 mm
Material de la punta captadora: INOX
Referencia normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: FM D40 L2200 GFK AL V2A DBS R320 STTZN
art. no.: 819685
o equivalente

Certyfikaty



Dane techniczne

Altura 2200 mm
Material del trípode St/tZn
Radio del trípode 320 mm
Material del tubo autosoportado PRFV / Al
Longitud del tubo autosoportado 1600 mm
Longitud de la punta captadora 500 mm
Material de la punta captadora INOX
Referencia normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819685 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819685.

Idź do sklepu internetowego

Nr kat. 819690 FM D40 L2700 GFK AL V2A DBS R320 STTZN

GTIN / EAN 4013364494466, Nr taryfy celnej (EU): 85389099, Waga brutto: 6.61 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Mástil captador para cable HVI light plus sobre cubierta plana
completo con placa de conexión de 4 orificios para el
cable HVI light plus y set de fijación para el montaje
del cable al mástil captador
Para asegurar la distancia de separación de componentes
conductores según EN 62305-3 (VDE 0185-305-3).
Distancia de aislamiento de poliéster reforzado con fibra de vidrio (PRFV)
Tubo de Ø40 mm
Factor de material km = 0,7
Color gris alba, estabilizado a rayos ultravioleta
Mástiles captadores dimensionados
según el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Adaptación a una pendiente de cubierta de máx. 10 grados
Mástil captador para cable HVI light plus
Altura total 2700 mm
El zócalo de hormigón apilable (Art. Nr. 102 010) y la
placa protectora (ref. 102 050) deben pedirse por separado
Material del trípode: St/tZn
Radio del trípode: 320 mm
Material del tubo autosoportado: PRFV / Al
Longitud del tubo autosoportado: 1600 mm
Distancia de aislamiento: 1230 mm
Longitud de la punta captadora: 1000 mm
Material de la punta captadora: INOX
Referencia normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: FM D40 L2700 GFK AL V2A DBS R320 STTZN
art. no.: 819690
o equivalente

Certyfikaty



Dane techniczne

Altura 2700 mm
Material del trípode St/tZn
Radio del trípode 320 mm
Material del tubo autosoportado PRFV / Al
Longitud del tubo autosoportado 1600 mm
Longitud de la punta captadora 1000 mm
Material de la punta captadora INOX
Referencia normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819690 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819690.

Idź do sklepu internetowego

Mástil captador con trípode grande y punta captadora

1 Produkt

Nr kat. 819682 FM D40 L2700 GFK AL V2A DBS R560 STTZN

GTIN / EAN 4013364494428, Nr taryfy celnej (EU): 85389099, Waga brutto: 12.86 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Mástiles captadores para cable HVI light plus en cubiertas planas
Completo con placa de conexión de 4 orificios para el
Cable HVI light y set de fijación para montaje
del cable al mástil captador.
Para asegurar la distancia de separación de componentes
conductores según EN 62305-3 (VDE 0185-305-3).
Distancia de aislamiento de poliéster reforzado con fibra de vidrio (PRFV)
Tubo de Ø40 mm
Factor de material km = 0,7
Color gris alba, estabilizado a rayos ultravioleta
Los mástiles captadores se dimensionan según el
Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 200 km/h.
Adaptación a una pendiente de cubierta de máx. 10 grados
Mástil captador para cable HVI light plus
Altura total 2700 mm
El zócalo de hormigón apilable (Art. Nr. 102 010) y la
placa protectora (ref. 102 050) deben pedirse por separado
Material del trípode: St/tZn
Radio del trípode: 560 mm
Material del tubo autosoportado: PRFV / Al
Longitud del tubo autosoportado: 1600 mm
Distancia de aislamiento: 1230 mm
Longitud de la punta captadora: 1000 mm
Material de la punta captadora: INOX
Referencia normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: FM D40 L2700 GFK AL V2A DBS R560 STTZN
art. no.: 819682
o equivalente

Certyfikaty



Dane techniczne

Altura 2700 mm
Material del trípode St/tZn
Radio del trípode 560 mm
Material del tubo autosoportado PRFV / Al
Longitud del tubo autosoportado 1600 mm
Longitud de la punta captadora 1000 mm
Material de la punta captadora INOX
Referencia normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819682 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819682.

Idź do sklepu internetowego

Mástil captador con trípode grande y varilla captadora

2 Produkty

Nr kat. 819687 FM D40 L3700 GFK AL DBS R560 STTZN

GTIN / EAN 4013364494435, Nr taryfy celnej (EU): 85389099, Waga brutto: 13.02 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Mástil captador para cable HVI light plus sobre cubierta plana
completo con placa de conexión de 4 orificios para el
cable HVI light plus y set de fijación para el montaje
del cable al mástil captador
Para asegurar la distancia de separación de componentes
conductores según EN 62305-3 (VDE 0185-305-3).
Distancia de aislamiento de poliéster reforzado con fibra de vidrio (PRFV)
Tubo de Ø40 mm
Factor de material km = 0,7
Color gris alba, estabilizado a rayos ultravioleta
Los mástiles captadores se dimensionan según el
Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 159 km/h.
Adaptación a una pendiente de cubierta de máx. 10 grados
Mástil captador de 40 para cable HVI light plus
Altura total 3700 mm
El zócalo de hormigón apilable (Art. Nr. 102 010) y la
placa protectora (ref. 102 050) deben pedirse por separado.
Material del trípode: St/tZn
Radio del trípode: 560 mm
Material del tubo autosoportado: PRFV / Al
Longitud del tubo autosoportado: 1600 mm
Distancia de aislamiento: 1230 mm
Longitud de la varilla captadora: 2000 mm
Material de la varilla captadora: AlMgSi
Referencia normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: FM D40 L3700 GFK AL DBS R560 STTZN
art. no.: 819687
o equivalente

Certyfikaty



Dane techniczne

Altura 3700 mm
Material del trípode St/tZn
Radio del trípode 560 mm
Material del tubo autosoportado PRFV / Al
Longitud del tubo autosoportado 1600 mm
Longitud de la varilla captadora 2000 mm
Material de la varilla captadora AlMgSi
Referencia normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819687 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819687.

Idź do sklepu internetowego

Nr kat. 819680 FM D40 L4700 GFK AL DBS R560 STTZN

GTIN / EAN 4013364494442, Nr taryfy celnej (EU): 85389099, Waga brutto: 13.06 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Mástil captador para cable HVI light plus sobre cubierta plana
completo con placa de conexión de 4 orificios para el
cable HVI light plus y set de fijación para el montaje
del cable al mástil captador
Para asegurar la distancia de separación de componentes
conductores según EN 62305-3 (VDE 0185-305-3).
Distancia de aislamiento de poliéster reforzado con fibra de vidrio (PRFV)
Tubo de Ø40 mm
Factor de material km = 0,7
Color gris alba, estabilizado a rayos ultravioleta
Los mástiles captadores se dimensionan según el
Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 99 km/h.
Adaptación a una pendiente de cubierta de máx. 10 grados
Mástil captador de 40 para cable HVI light plus
Altura total 4700 mm
El zócalo de hormigón apilable (Art. Nr. 102 010) y la
placa protectora (ref. 102 050) deben pedirse por separado
Material del trípode: St/tZn
Radio del trípode: 560 mm
Material del tubo autosoportado: PRFV / Al
Longitud del tubo autosoportado: 1600 mm
Distancia de aislamiento: 1230 mm
Longitud de la varilla captadora: 3000 mm
Material de la varilla captadora: AlMgSi
Referencia normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: FM D40 L4700 GFK AL DBS R560 STTZN
art. no.: 819680
o equivalente

Certyfikaty



Dane techniczne

Altura 4700 mm
Material del trípode St/tZn
Radio del trípode 560 mm
Material del tubo autosoportado PRFV / Al
Longitud del tubo autosoportado 1600 mm
Longitud de la varilla captadora 3000 mm
Material de la varilla captadora AlMgSi
Referencia normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819680 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819680.

Idź do sklepu internetowego
