Nr kat. 972150 DG M DC ACI 1250 FM

GTIN / EAN 4013364530850, Nr taryfy celnej (EU): 85354000, Waga brutto: 652.76 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Descargador de sobretensiones de tipo 2, DG M DC ACI 1250 FM
Descargador de sobretensiones modular y enchufable
Para aplicaciones de corriente continua, ancho de 6 módulos
Señalización mecánica del estado operativo
Descargador de sobretensiones de tipo 2 según la norma EN / IEC 61643-41
Formado por una combinación de interruptor y vía de chispas
Especialmente diseñado para su uso en sistemas de carga de CC de hasta 1250 V
Máxima tensión de servicio (+ --> -): 1250 V CC
Corriente nominal de descarga (8/20 µs): 10 kA
Contacto de señalización remota libre de potencial como contacto de cambio
Probado contra vibraciones y choques según EN60068
Cumple la norma IEC 61851-23

Producto DEHN
Tipo: DG M DC ACI 1250 FM
art. no.: 972150
o equivalente

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

W przypadku stosowania ograniczników przepięć w instalacjach prądu stałego, gdzie nie występuje przejście przez zero, także należy zapewnić awaryjne rozłączenie. Technika DCD działa jak klin, który niezawodnie przerywa prąd stały, a tym samym zapobiega pożarom spowodowanym przez łuki przełączające DC. Ten symbol można znaleźć na wszystkich produktach z rodziny DEHNguard SE DC.

Dane techniczne

Clasificación del DPS de acuerdo con EN 61643-41 / ... IEC 61643-41	Tipo 2 / Clase II
Máx. tensión permisible de servicio CC [CC+ --> CC-] (U_C )	1250 V
Máxima tensión permisible de servicio CC [(CC/CC-) --> PE] (U_C )	625 V
Corriente nominal de descarga (8/20 µs) (I_n )	10 kA
Máx. corriente nominal de derivación de choque (8/20 µs) (I_máx )	20 kA
Nivel de protección [CC+ --> CC-] (U_P )	< 5 kV
Nivel de protección [(DC+/DC-) --> PE] (U_P )	< 2,5 kV
Máx. resistencia a cortocircuitos (I_SCCR )	5 kA
Contactos FM / Forma de los contactos	contacto conmutador

Clasificación del DPS de acuerdo con EN 61643-41 / ... IEC 61643-41	Tipo 2 / Clase II
Tensión nominal CC [CC+ --> CC-] (U_N )	1250 V
Tensión nominal CC [(CC/CC-) --> PE] (U_N )	625 V
Máx. tensión permisible de servicio CC [CC+ --> CC-] (U_C )	1250 V
Máxima tensión permisible de servicio CC [(CC/CC-) --> PE] (U_C )	625 V
Corriente nominal de descarga (8/20 µs) (I_n )	10 kA
Máx. corriente nominal de derivación de choque (8/20 µs) (I_máx )	20 kA
Nivel de protección [CC+ --> CC-] (U_P )	< 5 kV
Nivel de protección [(DC+/DC-) --> PE] (U_P )	< 2,5 kV
Máx. resistencia a cortocircuitos (I_SCCR )	5 kA
Fusible previo externo adicional requerido	no
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde/rojo
Número de puertos	1
Sección de conexión (min.)	1,5 mm²rígido / flexible
Sección de conexión (max.)	35 mm² flexible / 25 mm² flexible
Montaje sobre	35 mm carril DIN según la EN 60715
Material de la carcasa	termoplásticol, color rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP20
Medidas de montaje	6 módulo(s), DIN 43880
Contactos FM / Forma de los contactos	contacto conmutador
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible
Datos técnicos adicionales:	---------------------------------
	≤ 100 kA
– Sin respuesta hasta 1250 V [(DC+/DC-) --> PE]	sí

Produkt 972150 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 972150.

Idź do sklepu internetowego

Nr kat. 972147 DG ME DC Y 1000 FM

GTIN / EAN 4013364519817, Nr taryfy celnej (EU): 85363030, Waga brutto: 530.49 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Pliki CAD

Descargador combinado tipo 1+2 DEHNguard ME DC Y 1000 FM
Descargador combinado de 3 polos, modular y enchufable
para aplicaciones de corriente continua y ancho de 4 módulos
Señalización mecánica del estado operativo
Descargador de tipo 1+2 según la norma EN 61643-11 y circuito Y
compuesto por tecnología de descargador de gas con varistor sin corrientes de fuga
Dispositivo de conmutación en corriente continua DCD especial para su uso en circuitos eléctricos de CC de hasta 1000 V

Máxima tensión de servicio: 1000 V CC
Corriente de choque de rayo de 5 kA (10/350 µs)
Corriente nominal de descarga: 12,5 kA (8/20 µs)
Contacto de señalización remota libre de potencial como contacto de cambio
Probado contra vibraciones y choques según EN60068

Producto DEHN
Tipo: DG ME DC Y 1000 FM
art. no.: 972147
o equivalente

Certyfikaty

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

W przypadku stosowania ograniczników przepięć w instalacjach prądu stałego, gdzie nie występuje przejście przez zero, także należy zapewnić awaryjne rozłączenie. Technika DCD działa jak klin, który niezawodnie przerywa prąd stały, a tym samym zapobiega pożarom spowodowanym przez łuki przełączające DC. Ten symbol można znaleźć na wszystkich produktach z rodziny DEHNguard SE DC.

Dane techniczne

Clasificación del DPS de acuerdo con EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Máx. tensión permisible de servicio DC (U_C )	1000 V
Corriente de choque de rayo (10/350 µs) (I_imp )	5 kA
Corriente nominal de descarga (8/20 µs) (I_n )	12,5 kA
Nivel de protección [CC+ --> CC-] (U_P )	< 3,75 kV
Nivel de protección [(DC+/DC-) --> PE] (U_P )	< 2,5 kV
Máx. resistencia a cortocircuitos (I_SCCR )	500 A / 170 ms
Contactos FM / Forma de los contactos	contacto conmutador

Clasificación del DPS de acuerdo con EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Tensión nominal DC (U_N )	900 V
Máx. tensión permisible de servicio DC (U_C )	1000 V
Corriente de choque de rayo (10/350 µs) (I_imp )	5 kA
Corriente nominal de descarga (8/20 µs) (I_n )	12,5 kA
Nivel de protección [CC+ --> CC-] (U_P )	< 3,75 kV
Nivel de protección [(DC+/DC-) --> PE] (U_P )	< 2,5 kV
Máx. resistencia a cortocircuitos (I_SCCR )	500 A / 170 ms
Tensión TOV [CC+ -> CC-] (U_T) – Característica	1000 V (U_TOV = U_C)
Tensión TOV [DC+/- -> PE] (U_T) - característica	1000 V / 10 s – soportado
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde/rojo
Número de puertos	1
Sección de conexión (min.)	1,5 mm²rígido / flexible
Sección de conexión (max.)	35 mm² flexible / 25 mm² flexible
Montaje sobre	35 mm carril DIN según la EN 60715
Material de la carcasa	termoplásticol, color rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP20
Medidas de montaje	4 módulo(s), DIN 43880
Contactos FM / Forma de los contactos	contacto conmutador
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible
Datos técnicos adicionales:	---------------------------------
– Empleo en sistemas acumuladores de baterías DC hasta I_SCCR	≤ 100 kA (t ≤ 7,5 ms)
– Fusible previo para sistemas de almacenaje de batería DC hasta I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Art.Nr. (fabr.): 170M2040
– Fusible previo para acumuladores de baterías CC hasta I_SCCR	Mersen Protistor D122SD20C200QF 200 A 2000 V CC aR
– Sin respuesta hasta 1250 V CC	sí

Produkt 972147 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 972147.

Idź do sklepu internetowego

Nr kat. 972110 DG SE DC 60

GTIN / EAN 4013364158504, Nr taryfy celnej (EU): 85363030, Waga brutto: 160.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Pliki CAD

Descargador de sobretensiones DEHNguard SE DC 60
Descargardor de sobretensiones, 1 polo, modular, enchufable
para las aplicaciones de corriente continua, ancho 1,5 móds.
Indicación de fallo
Descargador Tipo 2 según la EN 61643-11
Tecnología de varistores de alto rendimiento
especialmente para su aplicación en circuitos DC
idóneo dispositivo de conmutación DC DCD
Máx. tensión de servicio: 60 V dc
Nivel de protección: <= 0,5 kV
Corriente nominal de descarga: 12,5 kA
Resistencia a cortocircuito con máx. protección
contra sobrecorrientes sector primario DC: 2000 A
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG SE DC 60
art. no.: 972110
o equivalente

Certyfikaty

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

W przypadku stosowania ograniczników przepięć w instalacjach prądu stałego, gdzie nie występuje przejście przez zero, także należy zapewnić awaryjne rozłączenie. Technika DCD działa jak klin, który niezawodnie przerywa prąd stały, a tym samym zapobiega pożarom spowodowanym przez łuki przełączające DC. Ten symbol można znaleźć na wszystkich produktach z rodziny DEHNguard SE DC.

Dane techniczne

DPS clasificación según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio DC (U_C )	60 V
Corriente nominal de descarga (8/20 µs) (I_n )	12.5 kA
Nivel de protección (U_P )	≤ 0,5 kV
Resistencia a cortocircuito sin fusible previo DC (I_SCCR )	300 A
Resistencia a cortocircuito con fusible previo max. DC (I_SCCR )	25 kA
Fusible previo máx.	35 A gG

DPS clasificación según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal DC (U_N )	48 V
Máx. tensión permisible de servicio DC (U_C )	60 V
Corriente nominal de descarga (8/20 µs) (I_n )	12.5 kA
Nivel de protección (U_P )	≤ 0,5 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Resistencia a cortocircuito sin fusible previo DC (I_SCCR )	300 A
Resistencia a cortocircuito con fusible previo max. DC (I_SCCR )	25 kA
Fusible previo máx.	35 A gG
Tensión TOV CC (U_T) – Característica (U_T )	70 V / 5 s – soportado
Tensión TOV CC, 2x U_C (U_T) – Característica (U_T )	120 V / 120 min. – fallo de seguridad
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (min.)	1,5 mm² rígido / flexible
Sección de conexión (max.)	35 mm² flexible / 25 mm² rígido
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP 20
Medidas de montaje	1,5 módulo(s), DIN 43880
Datos técnicos adicionales:	aplicación en alumbrado de emergencia
– Posibilidad de funcionamiento en DC y AC	no

Produkt 972110 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 972110.

Idź do sklepu internetowego

Nr kat. 972120 DG SE DC 242

GTIN / EAN 4013364158528, Nr taryfy celnej (EU): 85363030, Waga brutto: 170.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Pliki CAD

Descargador de sobretensiones DEHNguard SE DC 242
Descargardor de sobretensiones, 1 polo, modular, enchufable
para las aplicaciones de corriente continua, ancho 1,5 móds.
Indicación de fallo
Descargador Tipo 2 según la EN 61643-11
Tecnología de varistores de alto rendimiento
especialmente para su aplicación en circuitos DC
idóneo dispositivo de conmutación DC DCD
Máx. tensión de servicio: 242 V dc
Nivel de protección: <= 1,25 kV
Corriente nominal de descarga: 12,5 kA
Resistencia a cortocircuito con máx. protección
contra sobrecorrientes sector primario DC: 2000 A
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG SE DC 242
art. no.: 972120
o equivalente

Certyfikaty

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

W przypadku stosowania ograniczników przepięć w instalacjach prądu stałego, gdzie nie występuje przejście przez zero, także należy zapewnić awaryjne rozłączenie. Technika DCD działa jak klin, który niezawodnie przerywa prąd stały, a tym samym zapobiega pożarom spowodowanym przez łuki przełączające DC. Ten symbol można znaleźć na wszystkich produktach z rodziny DEHNguard SE DC.

Dane techniczne

DPS clasificación según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio DC (U_C )	242 V
Corriente nominal de descarga (8/20 µs) (I_n )	12.5 kA
Nivel de protección (U_P )	≤ 1.25 kV
Resistencia a cortocircuito sin fusible previo DC (I_SCCR )	300 A
Resistencia a cortocircuito con fusible previo max. DC (I_SCCR )	25 kA
Fusible previo máx.	35 A gG

DPS clasificación según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal DC (U_N )	220 V
Máx. tensión permisible de servicio DC (U_C )	242 V
Corriente nominal de descarga (8/20 µs) (I_n )	12.5 kA
Nivel de protección (U_P )	≤ 1.25 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Resistencia a cortocircuito sin fusible previo DC (I_SCCR )	300 A
Resistencia a cortocircuito con fusible previo max. DC (I_SCCR )	25 kA
Fusible previo máx.	35 A gG
Tensión TOV CC (U_T) – Característica (U_T )	320 V / 5 s – soportado
Tensión TOV CC, 2x U_C (U_T) – Característica (U_T )	484 V / 120 min. – fallo de seguridad
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (min.)	1,5 mm² rígido / flexible
Sección de conexión (max.)	35 mm² flexible / 25 mm² rígido
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP20
Medidas de montaje	1,5 módulo(s), DIN 43880
Datos técnicos adicionales:	aplicación en alumbrado de emergencia
– Posibilidad de funcionamiento en DC y AC	sí
– Máx. tensión permisible de servicio AC (U_C )	255 V

Produkt 972120 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 972120.

Idź do sklepu internetowego

Nr kat. 972130 DG SE DC 550

GTIN / EAN 4013364158627, Nr taryfy celnej (EU): 85363030, Waga brutto: 184.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Pliki CAD

Descargador de sobretensiones DEHNguard SE DC 550
Descargardor de sobretensiones, 1 polo, modular, enchufable
para las aplicaciones de corriente continua, ancho 1,5 móds.
Indicación de fallo
Descargador Tipo 2 según la EN 61643-11
Tecnología de varistores de alto rendimiento
especialmente para su aplicación en circuitos DC
idóneo dispositivo de conmutación DC DCD
Máx. tensión de servicio: 550 V dc
Nivel de protección: <= 2,0 kV
Corriente nominal de descarga: 12,5 kA
Resistencia a cortocircuito con máx. protección
contra sobrecorrientes sector primario DC: 2000 A
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG SE DC 550
art. no.: 972130
o equivalente

Certyfikaty

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

W przypadku stosowania ograniczników przepięć w instalacjach prądu stałego, gdzie nie występuje przejście przez zero, także należy zapewnić awaryjne rozłączenie. Technika DCD działa jak klin, który niezawodnie przerywa prąd stały, a tym samym zapobiega pożarom spowodowanym przez łuki przełączające DC. Ten symbol można znaleźć na wszystkich produktach z rodziny DEHNguard SE DC.

Dane techniczne

DPS clasificación según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio DC (U_C )	550 V
Corriente nominal de descarga (8/20 µs) (I_n )	12.5 kA
Nivel de protección (U_P )	≤ 2.0 kV
Resistencia a cortocircuito sin fusible previo DC (I_SCCR )	200 A
Resistencia a cortocircuito con fusible previo max. DC (I_SCCR )	25 kA
Fusible previo máx.	35 A gG

DPS clasificación según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal DC (U_N )	500 V
Máx. tensión permisible de servicio DC (U_C )	550 V
Corriente nominal de descarga (8/20 µs) (I_n )	12.5 kA
Nivel de protección (U_P )	≤ 2.0 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Resistencia a cortocircuito sin fusible previo DC (I_SCCR )	200 A
Resistencia a cortocircuito con fusible previo max. DC (I_SCCR )	25 kA
Fusible previo máx.	35 A gG
Tensión TOV CC (U_T) – Característica (U_T )	726 V / 5 s – soportado
Tensión TOV CC, 2x U_C (U_T) – Característica (U_T )	1100 V / 120 min. – fallo de seguridad
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (min.)	1,5 mm² rígido / flexible
Sección de conexión (max.)	35 mm² flexible / 25 mm² rígido
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP20
Medidas de montaje	1,5 módulo(s), DIN 43880
Datos técnicos adicionales:	aplicación en alumbrado de emergencia
– Posibilidad de funcionamiento en DC y AC	no

Produkt 972130 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 972130.

Idź do sklepu internetowego

Nr kat. 972140 DG SE DC 900

GTIN / EAN 4013364158641, Nr taryfy celnej (EU): 85363030, Waga brutto: 190.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Pliki CAD

Descargador de sobretensiones DEHNguard SE DC 900
Descargardor de sobretensiones, 1 polo, modular, enchufable
para las aplicaciones de corriente continua, ancho 1,5 móds.
Indicación de fallo
Descargador Tipo 2 según la EN 61643-11
Tecnología de varistores de alto rendimiento
especialmente para su aplicación en circuitos DC
idóneo dispositivo de conmutación DC DCD
Máx. tensión de servicio: 900 V dc
Nivel de protección: <= 3,0 kV
Corriente nominal de descarga: 12,5 kA
Resistencia a cortocircuito con máx. protección
contra sobrecorrientes sector primario DC: 2000 A
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG SE DC 900
art. no.: 972140
o equivalente

Certyfikaty

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

W przypadku stosowania ograniczników przepięć w instalacjach prądu stałego, gdzie nie występuje przejście przez zero, także należy zapewnić awaryjne rozłączenie. Technika DCD działa jak klin, który niezawodnie przerywa prąd stały, a tym samym zapobiega pożarom spowodowanym przez łuki przełączające DC. Ten symbol można znaleźć na wszystkich produktach z rodziny DEHNguard SE DC.

Dane techniczne

DPS clasificación según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio DC (U_C )	900 V
Corriente nominal de descarga (8/20 µs) (I_n )	12.5 kA
Nivel de protección (U_P )	≤ 3.0 kV
Resistencia a cortocircuito sin fusible previo DC (I_SCCR )	100 A
Resistencia a cortocircuito con fusible previo max. DC (I_SCCR )	25 kA
Fusible previo máx.	80 A gPV

DPS clasificación según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal DC (U_N )	750 V
Máx. tensión permisible de servicio DC (U_C )	900 V
Corriente nominal de descarga (8/20 µs) (I_n )	12.5 kA
Nivel de protección (U_P )	≤ 3.0 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Resistencia a cortocircuito sin fusible previo DC (I_SCCR )	100 A
Resistencia a cortocircuito con fusible previo max. DC (I_SCCR )	25 kA
Fusible previo máx.	80 A gPV
Tensión TOV CC (U_T) – Característica (U_T )	1089 V / 5 s – soportado
Tensión TOV CC, 2x U_C (U_T) – Característica (U_T )	1800 V / 120 min. – fallo de seguridad
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (min.)	1,5 mm² rígido / flexible
Sección de conexión (max.)	35 mm² flexible / 25 mm² rígido
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP20
Medidas de montaje	1,5 módulo(s), DIN 43880
Datos técnicos adicionales:	aplicación en alumbrado de emergencia
– Posibilidad de funcionamiento en DC y AC	no

Produkt 972140 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 972140.

Idź do sklepu internetowego

Nr kat. 972115 DG SE DC 60 FM

GTIN / EAN 4013364158511, Nr taryfy celnej (EU): 85363030, Waga brutto: 164.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Pliki CAD

Descargador de sobretensiones DEHNguard SE DC 60 FM
Descargardor de sobretensiones, 1 polo, modular, enchufable
para las aplicaciones de corriente continua, ancho 1,5 móds.
Indicación de fallo
Descargador Tipo 2 según la EN 61643-11
con contacto de señalización a distancia
Tecnología de varistores de alto rendimiento
especialmente para su aplicación en circuitos DC
idóneo dispositivo de conmutación DC DCD
Máx. tensión de servicio: 60 V dc
Nivel de protección: <= 0,5 kV
Corriente nominal de descarga: 12,5 kA
Resistencia a cortocircuito con máx. protección
contra sobrecorrientes sector primario DC: 2000 A
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG SE DC 60 FM
art. no.: 972115
o equivalente

Certyfikaty

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

W przypadku stosowania ograniczników przepięć w instalacjach prądu stałego, gdzie nie występuje przejście przez zero, także należy zapewnić awaryjne rozłączenie. Technika DCD działa jak klin, który niezawodnie przerywa prąd stały, a tym samym zapobiega pożarom spowodowanym przez łuki przełączające DC. Ten symbol można znaleźć na wszystkich produktach z rodziny DEHNguard SE DC.

Dane techniczne

DPS clasificación según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio DC (U_C )	60 V
Corriente nominal de descarga (8/20 µs) (I_n )	12.5 kA
Nivel de protección (U_P )	≤ 0,5 kV
Resistencia a cortocircuito sin fusible previo DC (I_SCCR )	300 A
Resistencia a cortocircuito con fusible previo max. DC (I_SCCR )	25 kA
Fusible previo máx.	35 A gG
Contactos FM / Forma de los contactos	contacto libre de potencial

DPS clasificación según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal DC (U_N )	48 V
Máx. tensión permisible de servicio DC (U_C )	60 V
Corriente nominal de descarga (8/20 µs) (I_n )	12.5 kA
Nivel de protección (U_P )	≤ 0,5 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Resistencia a cortocircuito sin fusible previo DC (I_SCCR )	300 A
Resistencia a cortocircuito con fusible previo max. DC (I_SCCR )	25 kA
Fusible previo máx.	35 A gG
Tensión TOV CC (U_T) – Característica (U_T )	70 V / 5 s – soportado
Tensión TOV CC, 2x U_C (U_T) – Característica (U_T )	120 V / 120 min. – fallo de seguridad
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (min.)	1,5 mm² rígido / flexible
Sección de conexión (max.)	35 mm² flexible / 25 mm² rígido
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP20
Medidas de montaje	1.5 módulo(s), DIN 43880
Contactos FM / Forma de los contactos	contacto libre de potencial
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible
Datos técnicos adicionales:	aplicación en alumbrado de emergencia
– Posibilidad de funcionamiento en DC y AC	no

Produkt 972115 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 972115.

Idź do sklepu internetowego

Nr kat. 972125 DG SE DC 242 FM

GTIN / EAN 4013364158610, Nr taryfy celnej (EU): 85363030, Waga brutto: 174.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Pliki CAD

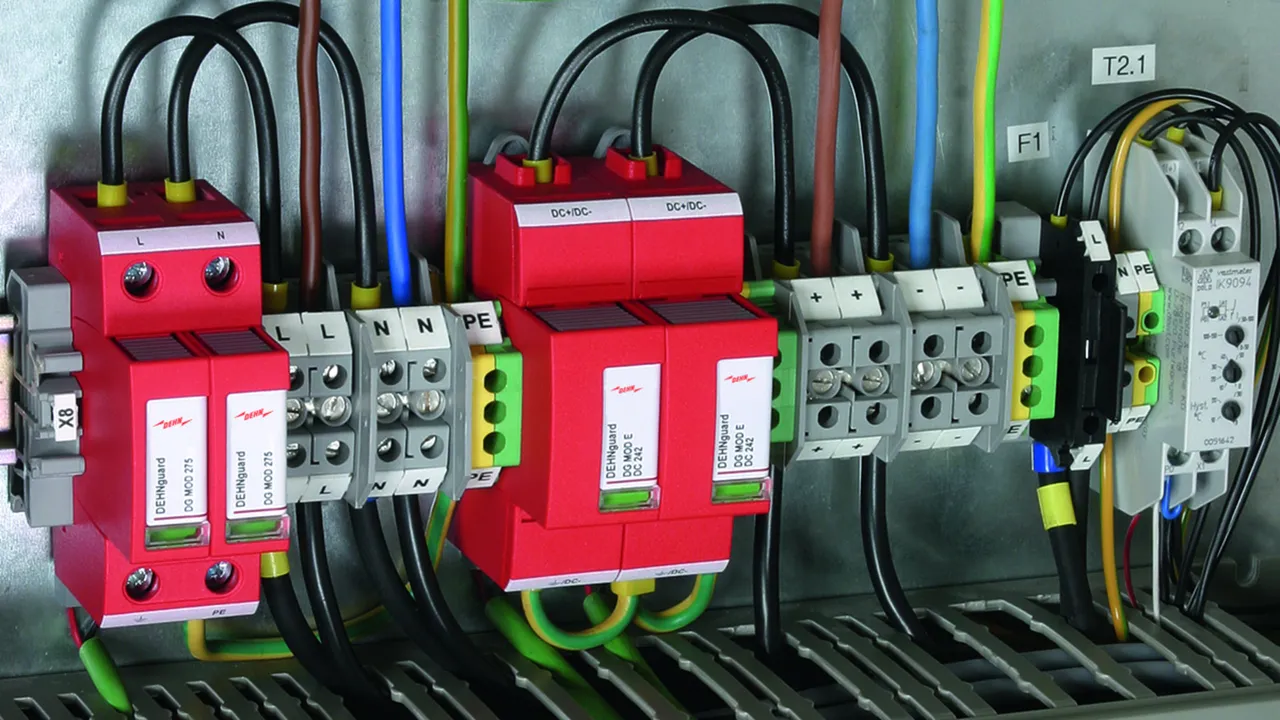

Descargador de sobretensiones DEHNguard SE DC 242 FM
Descargardor de sobretensiones, 1 polo, modular, enchufable
para las aplicaciones de corriente continua, ancho 1,5 móds.
Indicación de fallo
Descargador Tipo 2 según la EN 61643-11
con contacto de señalización a distancia
Tecnología de varistores de alto rendimiento
especialmente para su aplicación en circuitos DC
idóneo dispositivo de conmutación DC DCD
Máx. tensión de servicio: 242 V dc
Nivel de protección: <= 1,25 kV
Corriente nominal de descarga: 12,5 kA
Resistencia a cortocircuito con máx. protección
contra sobrecorrientes sector primario DC: 2000 A
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG SE DC 242 FM
art. no.: 972125
o equivalente

Certyfikaty

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

W przypadku stosowania ograniczników przepięć w instalacjach prądu stałego, gdzie nie występuje przejście przez zero, także należy zapewnić awaryjne rozłączenie. Technika DCD działa jak klin, który niezawodnie przerywa prąd stały, a tym samym zapobiega pożarom spowodowanym przez łuki przełączające DC. Ten symbol można znaleźć na wszystkich produktach z rodziny DEHNguard SE DC.

Dane techniczne

DPS clasificación según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio DC (U_C )	242 V
Corriente nominal de descarga (8/20 µs) (I_n )	12,5 kA
Nivel de protección (U_P )	≤ 1,25 kV
Resistencia a cortocircuito sin fusible previo DC (I_SCCR )	300 A
Resistencia a cortocircuito con fusible previo max. DC (I_SCCR )	25 kA
Fusible previo máx.	35 A gG
Contactos FM / Forma de los contactos	contacto libre de potencial

DPS clasificación según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal DC (U_N )	220 V
Máx. tensión permisible de servicio DC (U_C )	242 V
Corriente nominal de descarga (8/20 µs) (I_n )	12,5 kA
Nivel de protección (U_P )	≤ 1,25 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Resistencia a cortocircuito sin fusible previo DC (I_SCCR )	300 A
Resistencia a cortocircuito con fusible previo max. DC (I_SCCR )	25 kA
Fusible previo máx.	35 A gG
Tensión TOV CC (U_T) – Característica (U_T )	320 V / 5 s – soportado
Tensión TOV CC, 2x U_C (U_T) – Característica (U_T )	484 V / 120 min. – fallo de seguridad
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (min.)	1,5 mm² rígido / flexible
Sección de conexión (max.)	35 mm² flexible / 25 mm² rígido
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP20
Medidas de montaje	1,5 módulo(s), DIN 43880
Contactos FM / Forma de los contactos	contacto libre de potencial
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible
Datos técnicos adicionales:	aplicación en alumbrado de emergencia
– Posibilidad de funcionamiento en DC y AC	sí
– Máx. tensión permisible de servicio AC (U_C )	255 V

Produkt 972125 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 972125.

Idź do sklepu internetowego

Nr kat. 972135 DG SE DC 550 FM

GTIN / EAN 4013364158634, Nr taryfy celnej (EU): 85363030, Waga brutto: 189.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Pliki CAD

Descargador de sobretensiones DEHNguard SE DC 550 FM
Descargardor de sobretensiones, 1 polo, modular, enchufable
para las aplicaciones de corriente continua, ancho 1,5 móds.
Indicación de fallo
Descargador Tipo 2 según la EN 61643-11
con contacto de señalización a distancia
Tecnología de varistores de alto rendimiento
especialmente para su aplicación en circuitos DC
idóneo dispositivo de conmutación DC DCD
Máx. tensión de servicio: 550 V dc
Nivel de protección: <= 2,0 kV
Corriente nominal de descarga: 12,5 kA
Resistencia a cortocircuito con máx. protección
contra sobrecorrientes sector primario DC: 2000 A
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG SE DC 550 FM
art. no.: 972135
o equivalente

Certyfikaty

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

W przypadku stosowania ograniczników przepięć w instalacjach prądu stałego, gdzie nie występuje przejście przez zero, także należy zapewnić awaryjne rozłączenie. Technika DCD działa jak klin, który niezawodnie przerywa prąd stały, a tym samym zapobiega pożarom spowodowanym przez łuki przełączające DC. Ten symbol można znaleźć na wszystkich produktach z rodziny DEHNguard SE DC.

Dane techniczne

DPS clasificación según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio DC (U_C )	550 V
Corriente nominal de descarga (8/20 µs) (I_n )	12,5 kA
Nivel de protección (U_P )	≤ 2,0 kV
Resistencia a cortocircuito sin fusible previo DC (I_SCCR )	200 A
Resistencia a cortocircuito con fusible previo max. DC (I_SCCR )	25 kA
Fusible previo máx.	35 A gG
Contactos FM / Forma de los contactos	contacto libre de potencial

DPS clasificación según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal DC (U_N )	500 V
Máx. tensión permisible de servicio DC (U_C )	550 V
Corriente nominal de descarga (8/20 µs) (I_n )	12,5 kA
Nivel de protección (U_P )	≤ 2,0 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Resistencia a cortocircuito sin fusible previo DC (I_SCCR )	200 A
Resistencia a cortocircuito con fusible previo max. DC (I_SCCR )	25 kA
Fusible previo máx.	35 A gG
Tensión TOV CC (U_T) – Característica (U_T )	726 V / 5 s – soportado
Tensión TOV CC, 2x U_C (U_T) – Característica (U_T )	1100 V / 120 min. – fallo de seguridad
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (min.)	1,5 mm² rígido / flexible
Sección de conexión (max.)	35 mm² flexible / 25 mm² rígido
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP20
Medidas de montaje	1,5 módulo(s), DIN 43880
Contactos FM / Forma de los contactos	contacto libre de potencial
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible
Datos técnicos adicionales:	aplicación en alumbrado de emergencia
– Posibilidad de funcionamiento en DC y AC	no

Produkt 972135 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 972135.

Idź do sklepu internetowego

Nr kat. 972145 DG SE DC 900 FM

GTIN / EAN 4013364158658, Nr taryfy celnej (EU): 85363030, Waga brutto: 194.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Pliki CAD

Descargador de sobretensiones DEHNguard SE DC 900 FM
Descargardor de sobretensiones, 1 polo, modular, enchufable
para las aplicaciones de corriente continua, ancho 1,5 móds.
Indicación de fallo
Descargador Tipo 2 según la EN 61643-11
con contacto de señalización a distancia
Tecnología de varistores de alto rendimiento
especialmente para su aplicación en circuitos DC
idóneo dispositivo de conmutación DC DCD
Máx. tensión de servicio: 900 V dc
Nivel de protección: <= 3,0 kV
Corriente nominal de descarga: 12,5 kA
Resistencia a cortocircuito con máx. protección
contra sobrecorrientes sector primario DC: 2000 A
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG SE DC 900 FM
art. no.: 972145
o equivalente

Certyfikaty

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

W przypadku stosowania ograniczników przepięć w instalacjach prądu stałego, gdzie nie występuje przejście przez zero, także należy zapewnić awaryjne rozłączenie. Technika DCD działa jak klin, który niezawodnie przerywa prąd stały, a tym samym zapobiega pożarom spowodowanym przez łuki przełączające DC. Ten symbol można znaleźć na wszystkich produktach z rodziny DEHNguard SE DC.

Dane techniczne

DPS clasificación según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio DC (U_C )	900 V
Corriente nominal de descarga (8/20 µs) (I_n )	12,5 kA
Nivel de protección (U_P )	≤ 3,0 kV
Resistencia a cortocircuito sin fusible previo DC (I_SCCR )	100 A
Resistencia a cortocircuito con fusible previo max. DC (I_SCCR )	25 kA
Fusible previo máx.	80 A gPV
Contactos FM / Forma de los contactos	contacto libre de potencial

DPS clasificación según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal DC (U_N )	750 V
Máx. tensión permisible de servicio DC (U_C )	900 V
Corriente nominal de descarga (8/20 µs) (I_n )	12,5 kA
Nivel de protección (U_P )	≤ 3,0 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Resistencia a cortocircuito sin fusible previo DC (I_SCCR )	100 A
Resistencia a cortocircuito con fusible previo max. DC (I_SCCR )	25 kA
Fusible previo máx.	80 A gPV
Tensión TOV CC (U_T) – Característica (U_T )	1089 V / 5 s – soportado
Tensión TOV CC, 2x U_C (U_T) – Característica (U_T )	1800 V / 120 min. – fallo de seguridad
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (min.)	1,5 mm² rígido / flexible
Sección de conexión (max.)	35 mm² flexible / 25 mm² rígido
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP20
Medidas de montaje	1,5 módulo(s), DIN 43880
Contactos FM / Forma de los contactos	contacto libre de potencial
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible
Datos técnicos adicionales:	aplicación en alumbrado de emergencia
– Posibilidad de funcionamiento en DC y AC	no

Produkt 972145 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 972145.

Idź do sklepu internetowego

DEHNguard ME/SE DC ... (FM)

DEHNguard M DC ACI 1250 FM

Nr kat. 972150 DG M DC ACI 1250 FM

Nie masz uprawnień, by pobrać 972150m_D_EN.dxf

Technika ACI

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

Produkt 972150 został dodany do notatnika.

Do koszyka dodano produkt 972150.

DEHNguard ME DC ... FM

Nr kat. 972147 DG ME DC Y 1000 FM

Nie masz uprawnień, by pobrać 972147.stp

Nie masz uprawnień, by pobrać 972147.igs

Nie masz uprawnień, by pobrać 972147.jt

Nie masz uprawnień, by pobrać 972147.dwg

Nie masz uprawnień, by pobrać 972147m_E.dxf

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

Produkt 972147 został dodany do notatnika.

Do koszyka dodano produkt 972147.

DEHNguard SE DC ...

Nr kat. 972110 DG SE DC 60

Nie masz uprawnień, by pobrać 972120.stp

Nie masz uprawnień, by pobrać 972120.igs

Nie masz uprawnień, by pobrać 972120.jt

Nie masz uprawnień, by pobrać 972120.dwg

Nie masz uprawnień, by pobrać 972110m_E.dxf

Nie masz uprawnień, by pobrać DEHN.972110.wspak

Nie masz uprawnień, by pobrać DEHN.972110.edz

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

Produkt 972110 został dodany do notatnika.

Do koszyka dodano produkt 972110.

Nr kat. 972120 DG SE DC 242

Nie masz uprawnień, by pobrać 972120.stp

Nie masz uprawnień, by pobrać 972120.igs

Nie masz uprawnień, by pobrać 972120.jt

Nie masz uprawnień, by pobrać 972120.dwg

Nie masz uprawnień, by pobrać 972110m_E.dxf

Nie masz uprawnień, by pobrać DEHN.972120.wspak

Nie masz uprawnień, by pobrać DEHN.972120.edz

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

Produkt 972120 został dodany do notatnika.

Do koszyka dodano produkt 972120.

Nr kat. 972130 DG SE DC 550

Nie masz uprawnień, by pobrać 972120.stp

Nie masz uprawnień, by pobrać 972120.igs

Nie masz uprawnień, by pobrać 972120.jt

Nie masz uprawnień, by pobrać 972120.dwg

Nie masz uprawnień, by pobrać 972110m_E.dxf

Nie masz uprawnień, by pobrać DEHN.972130.wspak

Nie masz uprawnień, by pobrać DEHN.972130.edz

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

Produkt 972130 został dodany do notatnika.

Do koszyka dodano produkt 972130.

Nr kat. 972140 DG SE DC 900

Nie masz uprawnień, by pobrać 972120.stp

Nie masz uprawnień, by pobrać 972120.igs

Nie masz uprawnień, by pobrać 972120.jt

Nie masz uprawnień, by pobrać 972120.dwg

Nie masz uprawnień, by pobrać 972110m_E.dxf

Nie masz uprawnień, by pobrać DEHN.972140.wspak

Nie masz uprawnień, by pobrać DEHN.972140.edz

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

Produkt 972140 został dodany do notatnika.

Do koszyka dodano produkt 972140.

DEHNguard SE DC ... FM

Nr kat. 972115 DG SE DC 60 FM

Nie masz uprawnień, by pobrać 972125.stp

Nie masz uprawnień, by pobrać 972125.igs

Nie masz uprawnień, by pobrać 972125.jt

Nie masz uprawnień, by pobrać 972125.dwg

Nie masz uprawnień, by pobrać 972115m_E.dxf

Nie masz uprawnień, by pobrać DEHN.972115.wspak

Nie masz uprawnień, by pobrać DEHN.972115.edz

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

Produkt 972115 został dodany do notatnika.

Do koszyka dodano produkt 972115.

Nr kat. 972125 DG SE DC 242 FM

Nie masz uprawnień, by pobrać 972125.stp

Nie masz uprawnień, by pobrać 972125.igs

Nie masz uprawnień, by pobrać 972125.jt

Nie masz uprawnień, by pobrać 972125.dwg
