Elementos de puesta a tierra para instalaciones de conmutación y líneas aéreas

Para conexión a tierra de puntos esféricos de anclaje, bulones de conexión en T, conductores planos y redondos y perfiles planos
Para un margen de apriete hasta 40 mm
Con protección antitorsión versión PK1 o PK2
Los equipos de puesta a tierra y cortocircuito pueden configurarse online a través del configurador EaS

Szczegóły

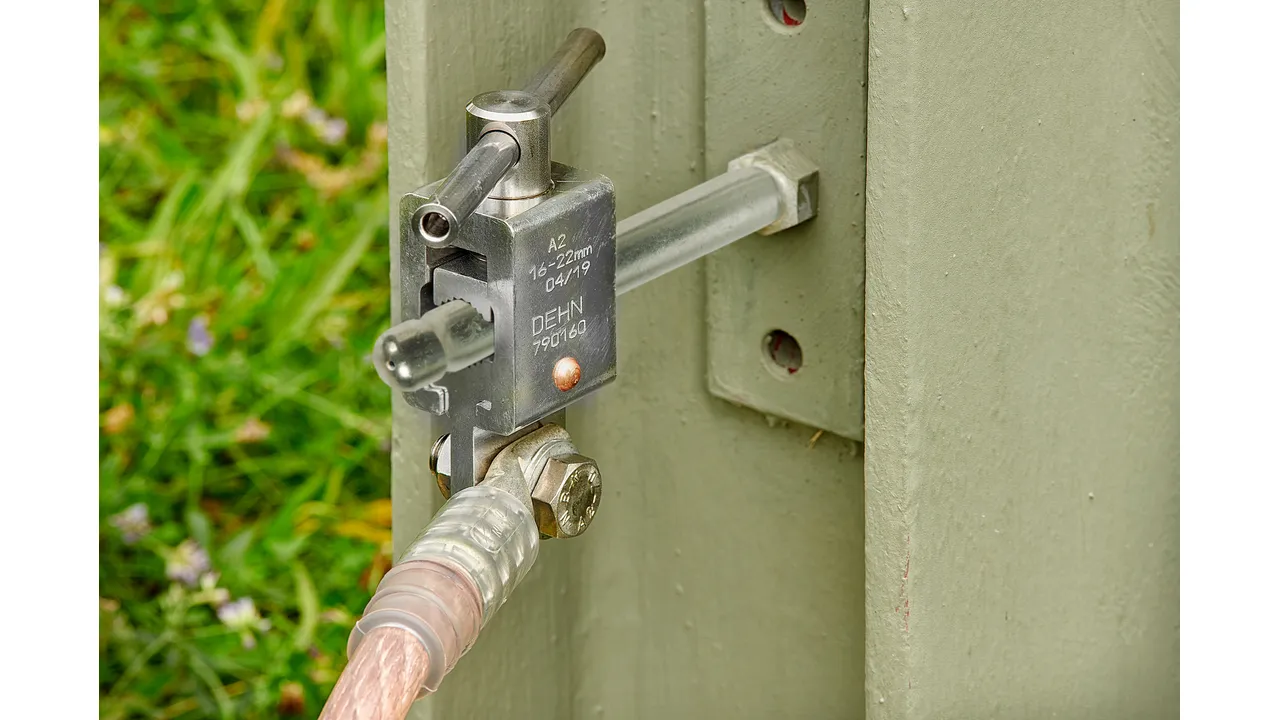

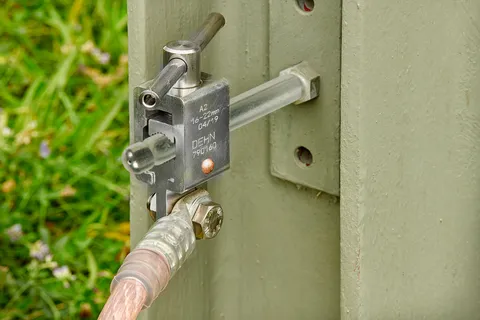

Borna de tierra de fresado empleado en un mástil de acero barnizado.

lorem ipsum — Borna de tierra de fresado empleado en un mástil de acero barnizado.

Pinza de puesta a tierra universal con tornillo de mariposa

2 Produkty

Nr kat. 774034 UEK 25 FS

GTIN / EAN 4013364114586, Nr taryfy celnej (EU): 85359000, Waga brutto: 661.60 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Dane techniczne

Para punto esférico de anclaje Ø	20 / 25 mm
Para pernos de conexión en T - Anchura de garganta	15 mm
Rd / Fl Margen de apriete	20 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 120^*) mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k 1 s	23,7 kA
^*) Para los márgenes de apriete y secciones máximas de cables para bornas de toma de tierra, ver tabla adjunta.

Para punto esférico de anclaje Ø	20 / 25 mm
Para pernos de conexión en T - Anchura de garganta	15 mm
Rd / Fl Margen de apriete	20 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 120^*) mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k 1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la estructura de la pinza	aleación Cu/gal Sn
Material del espárrago	aleación Cu/gal Sn
Material de la pieza de presión	St/gal Zn
^*) Para los márgenes de apriete y secciones máximas de cables para bornas de toma de tierra, ver tabla adjunta.

Produkt 774034 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 774034.

Idź do sklepu internetowego

Nr kat. 774130 UEK 30 FS

GTIN / EAN 4013364057739, Nr taryfy celnej (EU): 85359000, Waga brutto: 780.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Para punto esférico de anclaje Ø	25 / 30 mm
Para pernos de conexión en T - Anchura de garganta	18 mm
Rd / Fl Margen de apriete	30 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 120^*) mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k 1 s	23,7 kA
^*) Para los márgenes de apriete y secciones máximas de cables para bornas de toma de tierra, ver tabla adjunta.

Para punto esférico de anclaje Ø	25 / 30 mm
Para pernos de conexión en T - Anchura de garganta	18 mm
Rd / Fl Margen de apriete	30 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 120^*) mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k 1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la estructura de la pinza	aleación Cu/gal Sn
Material del espárrago	aleación Cu/gal Sn
Material de la pieza de presión	St/gal Zn
^*) Para los márgenes de apriete y secciones máximas de cables para bornas de toma de tierra, ver tabla adjunta.

Produkt 774130 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 774130.

Idź do sklepu internetowego

Pinza de puesta a tierra universal con maneta

2 Produkty

Nr kat. 774234 UEK 25 HG

GTIN / EAN 4013364114593, Nr taryfy celnej (EU): 85359000, Waga brutto: 771.60 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Dane techniczne

Para punto esférico de anclaje Ø	20 / 25 mm
Para pernos de conexión en T - Anchura de garganta	15 mm
Rd / Fl Margen de apriete	20 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 120^*) mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k 1 s	23,7 kA
^*) Para los márgenes de apriete y secciones máximas de cables para bornas de toma de tierra, ver tabla adjunta.

Para punto esférico de anclaje Ø	20 / 25 mm
Para pernos de conexión en T - Anchura de garganta	15 mm
Rd / Fl Margen de apriete	20 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 120^*) mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k 1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la estructura de la pinza	aleación Cu/gal Sn
Material del espárrago	aleación Cu/gal Sn
Material de la pieza de presión	St/gal Zn
^*) Para los márgenes de apriete y secciones máximas de cables para bornas de toma de tierra, ver tabla adjunta.

Produkt 774234 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 774234.

Idź do sklepu internetowego

Nr kat. 774330 UEK 30 HG

GTIN / EAN 4013364057715, Nr taryfy celnej (EU): 85359000, Waga brutto: 941.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Dane techniczne

Para punto esférico de anclaje Ø	25 / 30 mm
Para pernos de conexión en T - Anchura de garganta	18 mm
Rd / Fl Margen de apriete	30 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 120^*) mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k 1 s	23,7 kA
^*) Para los márgenes de apriete y secciones máximas de cables para bornas de toma de tierra, ver tabla adjunta.

Para punto esférico de anclaje Ø	25 / 30 mm
Para pernos de conexión en T - Anchura de garganta	18 mm
Rd / Fl Margen de apriete	30 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 120^*) mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k 1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la estructura de la pinza	aleación Cu/gal Sn
Material del espárrago	aleación Cu/gal Sn
Material de la pieza de presión	St/gal Zn
^*) Para los márgenes de apriete y secciones máximas de cables para bornas de toma de tierra, ver tabla adjunta.

Produkt 774330 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 774330.

Idź do sklepu internetowego

Pinza de puesta a tierra universal con palanca de apriete

2 Produkty

Nr kat. 774434 UEK 25 SKN

GTIN / EAN 4013364114609, Nr taryfy celnej (EU): 85359000, Waga brutto: 712.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Para punto esférico de anclaje Ø	20 / 25 mm
Para pernos de conexión en T - Anchura de garganta	15 mm
Rd / Fl Margen de apriete	20 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 120^*) mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k 1 s	23,7 kA
^*) Para los márgenes de apriete y secciones máximas de cables para bornas de toma de tierra, ver tabla adjunta.

Para punto esférico de anclaje Ø	20 / 25 mm
Para pernos de conexión en T - Anchura de garganta	15 mm
Rd / Fl Margen de apriete	20 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 120^*) mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k 1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la estructura de la pinza	aleación Cu/gal Sn
Material del espárrago	aleación Cu/gal Sn
Material de la pieza de presión	St/gal Zn
^*) Para los márgenes de apriete y secciones máximas de cables para bornas de toma de tierra, ver tabla adjunta.

Produkt 774434 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 774434.

Idź do sklepu internetowego

Nr kat. 774530 UEK 30 SKN

GTIN / EAN 4013364057746, Nr taryfy celnej (EU): 85359000, Waga brutto: 700.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Para punto esférico de anclaje Ø	30 mm
Para pernos de conexión en T - Anchura de garganta	18 mm
Rd / Fl Margen de apriete	30 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 120^*) mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k 1 s	23,7 kA
^*) Para los márgenes de apriete y secciones máximas de cables para bornas de toma de tierra, ver tabla adjunta.

Para punto esférico de anclaje Ø	30 mm
Para pernos de conexión en T - Anchura de garganta	18 mm
Rd / Fl Margen de apriete	30 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 120^*) mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k 1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la estructura de la pinza	aleación Cu/gal Sn
Material del espárrago	aleación Cu/gal Sn
Material de la pieza de presión	St/gal Zn
^*) Para los márgenes de apriete y secciones máximas de cables para bornas de toma de tierra, ver tabla adjunta.

Produkt 774530 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 774530.

Idź do sklepu internetowego

Cubierta de cabezal esférico rígido con tornillo de mariposa

2 Produkty

Nr kat. 772312 KKH 20 FS

GTIN / EAN 4013364054431, Nr taryfy celnej (EU): 85359000, Waga brutto: 480.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Para punto esférico de anclaje Ø	20 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 120 mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k 1 s	23,7 kA

Para punto esférico de anclaje Ø	20 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 120 mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k 1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la estructura de la pinza	aleación Cu/gal Sn
Material del espárrago	aleación Cu/gal Sn
Material de la pieza de presión	aleación Cu/gal Sn

Produkt 772312 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 772312.

Idź do sklepu internetowego

Nr kat. 772322 KKH 25 FS

GTIN / EAN 4013364054455, Nr taryfy celnej (EU): 85359000, Waga brutto: 747.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Para punto esférico de anclaje Ø	25 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 150 mm²
Corriente máx. de cortocircuito I_k 0,5 s	42,0 kA
Corriente máx. de cortocircuito I_k 1 s	29,6 kA

Para punto esférico de anclaje Ø	25 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 150 mm²
Corriente máx. de cortocircuito I_k 0,5 s	42,0 kA
Corriente máx. de cortocircuito I_k 1 s	29,6 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la estructura de la pinza	aleación Cu/gal Sn
Material del espárrago	aleación Cu/gal Sn
Material de la pieza de presión	aleación Cu/gal Sn

Produkt 772322 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 772322.

Idź do sklepu internetowego

Cubierta de cabezal esférico rígido con maneta

2 Produkty

Nr kat. 772313 KKH 20 HG

GTIN / EAN 4013364054448, Nr taryfy celnej (EU): 85359000, Waga brutto: 400.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Dane techniczne

Para punto esférico de anclaje Ø	20 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 120 mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k 1 s	23,7 kA

Para punto esférico de anclaje Ø	20 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 120 mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k 1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la estructura de la pinza	aleación Cu/gal Sn
Material del espárrago	aleación Cu/gal Sn
Material de la pieza de presión	aleación Cu/gal Sn

Produkt 772313 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 772313.

Idź do sklepu internetowego

Nr kat. 772323 KKH 25 HG

GTIN / EAN 4013364054462, Nr taryfy celnej (EU): 85359000, Waga brutto: 876.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Dane techniczne

Para punto esférico de anclaje Ø	25 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 150 mm²
Corriente máx. de cortocircuito I_k 0,5 s	42,0 kA
Corriente máx. de cortocircuito I_k 1 s	29,6 kA

Para punto esférico de anclaje Ø	25 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 150 mm²
Corriente máx. de cortocircuito I_k 0,5 s	42,0 kA
Corriente máx. de cortocircuito I_k 1 s	29,6 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la estructura de la pinza	aleación Cu/gal Sn
Material del espárrago	aleación Cu/gal Sn
Material de la pieza de presión	aleación Cu/gal Sn

Produkt 772323 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 772323.

Idź do sklepu internetowego

Pieza de conexión a tierra con tornillo de mariposa

2 Produkty

Nr kat. 775621 EAS EK FM 12

GTIN / EAN 4013364102545, Nr taryfy celnej (EU): 85359000, Waga brutto: 311.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Dane techniczne

Dimensiones	M12
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 150 mm²
Corriente máx. de cortocircuito I_k 0,5 s	42,0 kA
Corriente máx. de cortocircuito I_k 1 s	29,6 kA

Dimensiones	M12
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 150 mm²
Corriente máx. de cortocircuito I_k 0,5 s	42,0 kA
Corriente máx. de cortocircuito I_k 1 s	29,6 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la abrazadera de sujeción	E-Cu/gal Sn
Material de la tuerca de mariposa	aleación Cu/gal Sn

Produkt 775621 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 775621.

Idź do sklepu internetowego

Nr kat. 775631 EAS EK FM 16

GTIN / EAN 4013364102552, Nr taryfy celnej (EU): 85359000, Waga brutto: 290.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Dimensiones	M16
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 150 mm²
Corriente máx. de cortocircuito I_k 0,5 s	42,0 kA
Corriente máx. de cortocircuito I_k 1 s	29,6 kA

Dimensiones	M16
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 150 mm²
Corriente máx. de cortocircuito I_k 0,5 s	42,0 kA
Corriente máx. de cortocircuito I_k 1 s	29,6 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la abrazadera de sujeción	E-Cu/gal Sn
Material de la tuerca de mariposa	aleación Cu/gal Sn

Produkt 775631 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 775631.

Idź do sklepu internetowego

Pieza de conexión a tierra con tornillo de mariposa

2 Produkty

Nr kat. 775626 EAS EK FS 12

GTIN / EAN 4013364102569, Nr taryfy celnej (EU): 85359000, Waga brutto: 343.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Dimensiones	M12 x 15 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 150 mm²
Corriente máx. de cortocircuito I_k 0,5 s	42,0 kA
Corriente máx. de cortocircuito I_k 1 s	29,6 kA

Dimensiones	M12 x 15 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 150 mm²
Corriente máx. de cortocircuito I_k 0,5 s	42,0 kA
Corriente máx. de cortocircuito I_k 1 s	29,6 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la abrazadera de sujeción	E-Cu/gal Sn
Material de la tuerca de mariposa	aleación Cu/gal Sn

Produkt 775626 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 775626.

Idź do sklepu internetowego

Nr kat. 775636 EAS EK FS 16

GTIN / EAN 4013364102576, Nr taryfy celnej (EU): 85359000, Waga brutto: 350.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Dimensiones	M16 x 15 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 150 mm²
Corriente máx. de cortocircuito I_k 0,5 s	42,0 kA
Corriente máx. de cortocircuito I_k 1 s	29,6 kA

Dimensiones	M16 x 15 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 150 mm²
Corriente máx. de cortocircuito I_k 0,5 s	42,0 kA
Corriente máx. de cortocircuito I_k 1 s	29,6 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la abrazadera de sujeción	E-Cu/gal Sn
Material de la tuerca de mariposa	aleación Cu/gal Sn

Produkt 775636 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 775636.

Idź do sklepu internetowego

Casquillo de conexión a tierra con tornillo de mariposa

Para puntos de anclaje de toma a tierra con ranura anular.

1 Produkt

Nr kat. 790150 EAB RN 16 FS

GTIN / EAN 4013364005365, Nr taryfy celnej (EU): 85359000, Waga brutto: 450.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Dimensiones	Ø16 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 150^*) mm²
Corriente máx. de cortocircuito I_k 0,5 s	42,0 kA
Corriente máx. de cortocircuito I_k 1 s	29,6 kA
^*) para longitudes de cable > 4000 mm: máx. hasta 95 mm²(26,5 kA / 0,5 s)

Dimensiones	Ø16 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 150^*) mm²
Corriente máx. de cortocircuito I_k 0,5 s	42,0 kA
Corriente máx. de cortocircuito I_k 1 s	29,6 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la abrazadera de sujeción	E-Cu/gal Sn
Material de la tuerca de mariposa	aleación Cu/gal Sn
^*) para longitudes de cable > 4000 mm: máx. hasta 95 mm²(26,5 kA / 0,5 s)

Produkt 790150 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 790150.

Idź do sklepu internetowego

Casquillo de conexión a tierra con palanca de apriete

Para puntos de anclaje de toma a tierra con ranura anular.

1 Produkt

Nr kat. 790160 EAB RN 16 SKN

GTIN / EAN 4013364018693, Nr taryfy celnej (EU): 85359000, Waga brutto: 737.40 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Dimensiones	Ø16 mm
Protección antitorsión	PK2
Para sección del cable Cu	16 ... 150^**) mm²
Corriente máx. de cortocircuito I_k 0,5 s	29,6 kA
Corriente máx. de cortocircuito I_k 1 s	29,6 kA
^**) La corriente máxima de cortocircuito es 29,6 kA, también en caso de una duración de desconexión I_k 1 s

Dimensiones	Ø16 mm
Protección antitorsión	PK2
Para sección del cable Cu	16 ... 150^**) mm²
Corriente máx. de cortocircuito I_k 0,5 s	29,6 kA
Corriente máx. de cortocircuito I_k 1 s	29,6 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la abrazadera de sujeción	E-Cu/gal Sn
^**) La corriente máxima de cortocircuito es 29,6 kA, también en caso de una duración de desconexión I_k 1 s

Produkt 790160 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 790160.

Idź do sklepu internetowego

Torno de tierra con espárrago roscado y resorte de disco

Resortes de disco y espárrago roscado largo para contacto seguro

1 Produkt

Nr kat. 792190 EFK FL40 SKN

GTIN / EAN 4013364068315, Nr taryfy celnej (EU): 85359000, Waga brutto: 1.32 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Margen de apriete	hasta 40 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 95 mm²
Corriente máx. de cortocircuito I_k 0,5 s	26,5 kA
Corriente máx. de cortocircuito I_k 1 s	18,7 kA

Margen de apriete	hasta 40 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 95 mm²
Corriente máx. de cortocircuito I_k 0,5 s	26,5 kA
Corriente máx. de cortocircuito I_k 1 s	18,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la estructura de la pinza	GT/gal Zn
Material del espárrago	Ms/gal Zn
Material de la placa de fresado	Acero, endurecido/niquelado
Material del resorte	acero para resortes

Produkt 792190 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 792190.

Idź do sklepu internetowego

Torno de tierra con espárrago roscado

Platillo de fresado y espárrago roscado largo para contacto seguro.

1 Produkt

Nr kat. 792030 EFK FL30 SKN

GTIN / EAN 4013364005853, Nr taryfy celnej (EU): 85359000, Waga brutto: 610.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Margen de apriete	hasta 30 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 50 mm²
Corriente máx. de cortocircuito I_k 0,5 s	14,0 kA
Corriente máx. de cortocircuito I_k 1 s	9,9 kA

Margen de apriete	hasta 30 mm
Protección antitorsión	PK1
Para sección del cable Cu	16 ... 50 mm²
Corriente máx. de cortocircuito I_k 0,5 s	14,0 kA
Corriente máx. de cortocircuito I_k 1 s	9,9 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la estructura de la pinza	GT/gal Zn
Material del espárrago	Ms/gal Zn
Material de la placa de fresado	Acero, endurecido/niquelado
Material del resorte	acero para resortes

Produkt 792030 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 792030.

Idź do sklepu internetowego

Elementos de puesta a tierra para instalaciones de conmutación y líneas aéreas

Szczegóły

Pinza de puesta a tierra universal con tornillo de mariposa

Nr kat. 774034 UEK 25 FS

Nie masz uprawnień, by pobrać 774034.stp

Nie masz uprawnień, by pobrać 774034.igs

Nie masz uprawnień, by pobrać 774034.jt

Nie masz uprawnień, by pobrać 774034.dwg

Nie masz uprawnień, by pobrać 774034m_D.dxf

Produkt 774034 został dodany do notatnika.

Do koszyka dodano produkt 774034.

Nr kat. 774130 UEK 30 FS

Produkt 774130 został dodany do notatnika.

Do koszyka dodano produkt 774130.

Pinza de puesta a tierra universal con maneta

Nr kat. 774234 UEK 25 HG

Nie masz uprawnień, by pobrać 774234.stp

Nie masz uprawnień, by pobrać 774234.igs

Nie masz uprawnień, by pobrać 774234.jt

Nie masz uprawnień, by pobrać 774234.dwg

Nie masz uprawnień, by pobrać 774234m_D.dxf

Produkt 774234 został dodany do notatnika.

Do koszyka dodano produkt 774234.

Nr kat. 774330 UEK 30 HG

Nie masz uprawnień, by pobrać 774330.stp

Nie masz uprawnień, by pobrać 774330.igs

Nie masz uprawnień, by pobrać 774330.jt

Nie masz uprawnień, by pobrać 774330.dwg

Nie masz uprawnień, by pobrać 774330m_E_Klemmbereich.dxf

Produkt 774330 został dodany do notatnika.

Do koszyka dodano produkt 774330.

Pinza de puesta a tierra universal con palanca de apriete

Nr kat. 774434 UEK 25 SKN

Produkt 774434 został dodany do notatnika.

Do koszyka dodano produkt 774434.

Nr kat. 774530 UEK 30 SKN

Produkt 774530 został dodany do notatnika.

Do koszyka dodano produkt 774530.

Cubierta de cabezal esférico rígido con tornillo de mariposa

Nr kat. 772312 KKH 20 FS

Produkt 772312 został dodany do notatnika.

Do koszyka dodano produkt 772312.

Nr kat. 772322 KKH 25 FS

Produkt 772322 został dodany do notatnika.

Do koszyka dodano produkt 772322.

Cubierta de cabezal esférico rígido con maneta

Nr kat. 772313 KKH 20 HG

Nie masz uprawnień, by pobrać 772313.stp

Nie masz uprawnień, by pobrać 772313.igs

Nie masz uprawnień, by pobrać 772313.jt

Nie masz uprawnień, by pobrać 772313.dwg

Nie masz uprawnień, by pobrać 772313m_D.dxf

Produkt 772313 został dodany do notatnika.

Do koszyka dodano produkt 772313.

Nr kat. 772323 KKH 25 HG

Nie masz uprawnień, by pobrać 772323.stp

Nie masz uprawnień, by pobrać 772323.igs

Nie masz uprawnień, by pobrać 772323.jt

Nie masz uprawnień, by pobrać 772323.dwg

Nie masz uprawnień, by pobrać 772323m_D.dxf

Produkt 772323 został dodany do notatnika.

Do koszyka dodano produkt 772323.

Pieza de conexión a tierra con tornillo de mariposa

Nr kat. 775621 EAS EK FM 12

Nie masz uprawnień, by pobrać 775621.stp

Nie masz uprawnień, by pobrać 775621.igs

Nie masz uprawnień, by pobrać 775621.jt

Nie masz uprawnień, by pobrać 775621.dwg

Nie masz uprawnień, by pobrać 775621m_D.dxf

Produkt 775621 został dodany do notatnika.

Do koszyka dodano produkt 775621.

Nr kat. 775631 EAS EK FM 16

Produkt 775631 został dodany do notatnika.

Do koszyka dodano produkt 775631.

Pieza de conexión a tierra con tornillo de mariposa

Nr kat. 775626 EAS EK FS 12

Produkt 775626 został dodany do notatnika.

Do koszyka dodano produkt 775626.

Nr kat. 775636 EAS EK FS 16

Produkt 775636 został dodany do notatnika.
