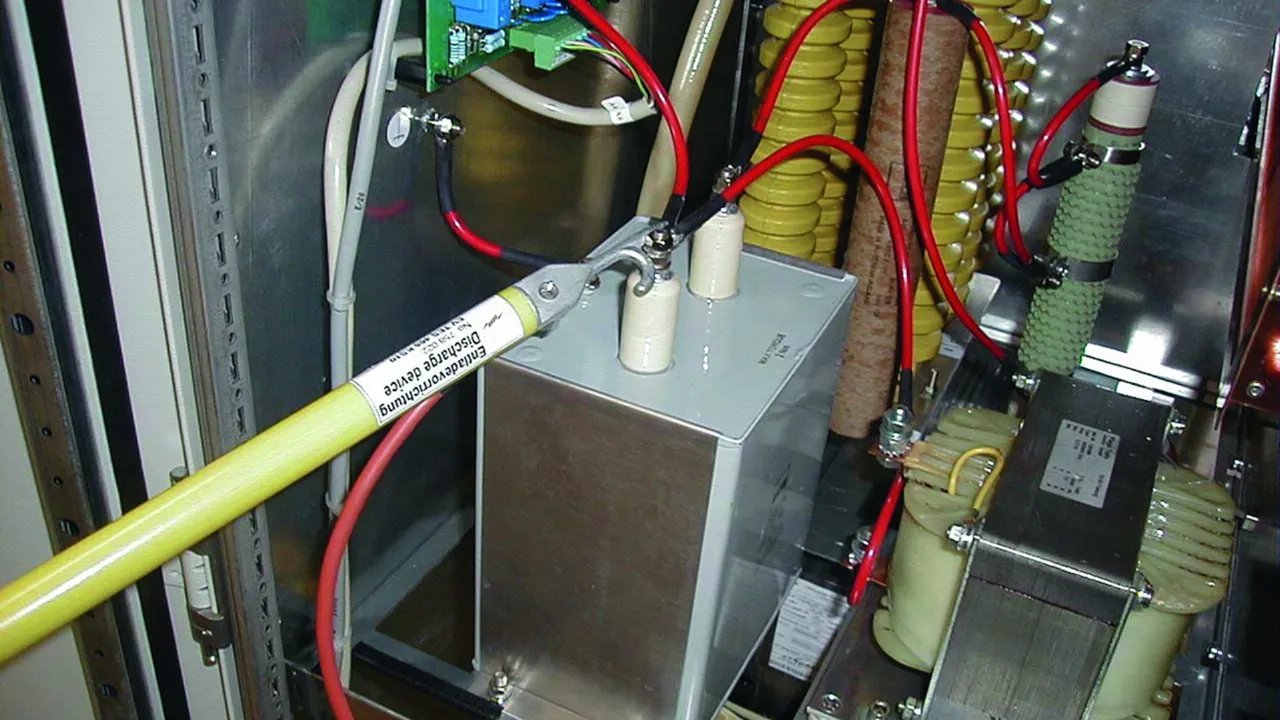

Dispositivos de descarga y compensación de potencial

Para derivar cargas estáticas
Puntas de contacto diferentes
Trinquete especial eléctricos para colgar en conductores redondos Ø12 ... 26,5 mm
Las entradas de cables están revestidas con plástico resistente al agua, con protección adicional contra el pandeo

Dispositivo de descarga con gancho y borna de toma de tierra con tornillo de mariposa

1 Produkt

Nr kat. 758020 EV TES 465 EK

GTIN / EAN 4013364098992, Nr taryfy celnej (EU): 85369095, Waga brutto: 1.44 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Longitud del cable	3500 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Longitud del tubo	465 mm
Longitud total (l_G )	550 mm
Margen de apriete	hasta 20 mm
Material de la punta de contacto y la colgadura	Zamak

Longitud del cable	3500 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Material del cable de tierra	Cu, altamente flexible
Longitud del tubo	465 mm
Longitud total (l_G )	550 mm
Margen de apriete	hasta 20 mm
Aplicación	¡No usar en condiciones de humedad!
Material de la punta de contacto y la colgadura	Zamak
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio

Produkt 758020 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 758020.

Idź do sklepu internetowego

Dispositivo de descarga con gancho y pinza de toma de tierra con resorte pretensado

1 Produkt

Nr kat. 758021 EV TES 465 EZ

GTIN / EAN 4013364099005, Nr taryfy celnej (EU): 85369095, Waga brutto: 1.20 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Longitud del cable	3500 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Longitud del tubo	465 mm
Longitud total (l_G )	550 mm
Margen de apriete en redondo / plano	hasta Ø16 mm / hasta 13 mm
Material de la punta de contacto y la colgadura	Zamak

Longitud del cable	3500 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Material del cable de tierra	Cu, altamente flexible
Longitud del tubo	465 mm
Longitud total (l_G )	550 mm
Margen de apriete en redondo / plano	hasta Ø16 mm / hasta 13 mm
Aplicación	¡No usar en condiciones de humedad!
Material de la punta de contacto y la colgadura	Zamak
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio

Produkt 758021 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 758021.

Idź do sklepu internetowego

Dispositivo de descarga con gancho y terminal de cable al lado de tierra

taladro Ø8,4 mm y cable en silicona

1 Produkt

Nr kat. 758022 EV TES 465 KS10

GTIN / EAN 4013364099012, Nr taryfy celnej (EU): 85369095, Waga brutto: 750.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Longitud del cable	3500 mm
Sección del cable	10 mm²
Envolvente del cable	cable en silicona, roja
Longitud del tubo	465 mm
Longitud total (l_G )	550 mm
Material de la punta de contacto y la colgadura	Zamak

Longitud del cable	3500 mm
Sección del cable	10 mm²
Envolvente del cable	cable en silicona, roja
Material del cable de tierra	Cu, altamente flexible
Longitud del tubo	465 mm
Longitud total (l_G )	550 mm
Aplicación	¡No usar en condiciones de humedad!
Material de la punta de contacto y la colgadura	Zamak
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio

Produkt 758022 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 758022.

Idź do sklepu internetowego

Dispositivo de descarga con borna de tierra con tornillo de mariposa

1 Produkt

Nr kat. 758001 EV TS 2000 EK

GTIN / EAN 4013364004030, Nr taryfy celnej (EU): 85369095, Waga brutto: 3.22 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Longitud del cable	3500 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Longitud del tubo	2000 mm
Longitud total (l_G )	2050 mm
Margen de apriete	hasta 20 mm
Material de la punta de contacto	aleación Cu/gal Sn

Longitud del cable	3500 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Material del cable de tierra	Cu, altamente flexible
Longitud del tubo	2000 mm
Longitud total (l_G )	2050 mm
Margen de apriete	hasta 20 mm
Aplicación	¡No usar en condiciones de humedad!
Material de la punta de contacto	aleación Cu/gal Sn
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio

Produkt 758001 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 758001.

Idź do sklepu internetowego

Dispositivo de descarga con pinza de toma de tierra con resorte pretensado

1 Produkt

Nr kat. 758003 EV TS 2000 EZ

GTIN / EAN 4013364004047, Nr taryfy celnej (EU): 85369095, Waga brutto: 2.95 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Dane techniczne

Longitud del cable	3500 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Longitud del tubo	2000 mm
Longitud total (l_G )	2050 mm
Margen de apriete en redondo / plano	hasta Ø16 mm / hasta 13 mm
Material de la punta de contacto	aleación Cu/gal Sn
^*) Prueba basada en informaciones propias

Longitud del cable	3500 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Material del cable de tierra	Cu, altamente flexible
Longitud del tubo	2000 mm
Longitud total (l_G )	2050 mm
Margen de apriete en redondo / plano	hasta Ø16 mm / hasta 13 mm
Capacidad de aislamiento del tubo aislante (de acuerdo con DIN VDE 0681-1)	75 kV
Corriente de choque de rayo máx. (8/20 µs)	50 kA
Aplicación	¡No usar en condiciones de humdad!
Material de la punta de contacto	aleación Cu/gal Sn
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio
^*) Prueba basada en informaciones propias

Produkt 758003 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 758003.

Idź do sklepu internetowego

Dispositivo de descarga con mordaza de tierra

Para colgar a conductores redondos Ø12 ... 26,5 mm de instalaciones de electrofiltros.

1 Produkt

Nr kat. 758015 EV EH 1725 EK

GTIN / EAN 4013364041608, Nr taryfy celnej (EU): 85369095, Waga brutto: 3.62 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Longitud del cable	3500 mm
Sección del cable	25 mm²
Envolvente del cable	transparente
Longitud del tubo	1500 mm
Longitud total (l_G )	1725 mm
Margen de apriete	hasta 30 mm
Material del trinquete	bronce/gal Sn

Longitud del cable	3500 mm
Sección del cable	25 mm²
Envolvente del cable	transparente
Material del cable de tierra	Cu, altamente flexible
Parte de conexión a la instalación de tierra	borna de tierra tipo F2, margen de apriete hasta 30 mm
Longitud del tubo	1500 mm
Longitud total (l_G )	1725 mm
Margen de apriete	hasta 30 mm
Aplicación	¡No usar en condiciones de humedad!
Material del trinquete	bronce/gal Sn
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio

Produkt 758015 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 758015.

Idź do sklepu internetowego

Dispositivo de descarga con punta de contacto y gancho con terminal de cable al lado de tierra

Terminal de cable a presión PK1 (taladro Ø12,5 mm con protección antitorsión).

1 Produkt

Nr kat. 758025 EV TES STK 1500 KS

GTIN / EAN 4013364127838, Nr taryfy celnej (EU): 85369095, Waga brutto: 2.29 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Longitud del cable	3500 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Longitud del tubo	1310 mm
Longitud total (l_G )	1500 mm
Material de la punta de contacto y la colgadura	Zamak

Longitud del cable	3500 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Material del cable de tierra	Cu, altamente flexible
Longitud del tubo	1310 mm
Longitud total (l_G )	1500 mm
Aplicación	¡No usar en condiciones de humedad!
Material de la punta de contacto y la colgadura	Zamak
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio

Produkt 758025 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 758025.

Idź do sklepu internetowego

Dispositivo de descarga con gancho y terminal de cable al lado de tierra

Terminal de cable a presión PK1 (taladro Ø12,5 mm con protección antitorsión).

1 Produkt

Nr kat. 758028 EV EHB 1600 SN7114

GTIN / EAN 4013364132450, Nr taryfy celnej (EU): 85369095, Waga brutto: 5.16 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Longitud del cable	3500 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Longitud del tubo	1310 mm
Longitud total (l_G )	1600 mm
Material del estribo a colgar	INOX

Longitud del cable	3500 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Material del cable de tierra	Cu, altamente flexible
Longitud del tubo	1310 mm
Longitud total (l_G )	1600 mm
Aplicación	¡No usar en condiciones de humedad!
Material del estribo a colgar	INOX
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio

Produkt 758028 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 758028.

Idź do sklepu internetowego

Dispositivo de compensación de potencial con bornas de toma de tierra aisladas

1 Produkt

Nr kat. 758099 PAV 3+1 16 ZAK

GTIN / EAN 4013364287587, Nr taryfy celnej (EU): 85369095, Waga brutto: 3.21 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Dane techniczne

Longitud del cable A / B / C	1750 mm
Longitud del cable D	3200 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Margen de apriete	5-25 mm

Longitud del cable A / B / C	1750 mm
Longitud del cable D	3200 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Margen de apriete	5-25 mm
Color de la pinza A / B / C	negro
Color de la pinza D	rojo
Accionamientos posibles con la pinza	> 500
Corriente máx. permanente permisible	10 A
Margen de temperatura de servicio	-30 °C ... +50 °C
Margen de temperatura de almacén	-40 °C ... +70 °C
Estructura del conductor	flexible Cu desnudo según VDE 0295-6
Rigidez dieléctrica de la envolvente del cable	mín. 10 kV/mm
Espesor del aislamiento	1,20 mm (típico)
Aislamiento	mezcla PVC TM2 según HD21.1

Produkt 758099 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 758099.

Idź do sklepu internetowego

Dispositivo de descarga con maneta, sin cable de tierra

1 Produkt

Nr kat. 758036 EV TES 465 SN7215

GTIN / EAN 4013364133884, Nr taryfy celnej (EU): 85369095, Waga brutto: 1.35 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Longitud del tubo	465 mm
Longitud total (l_G )	550 mm
Tornillo	M8 x 20 mm
Material de la punta de contacto y la colgadura	Zamak

Produkt 758036 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 758036.

Idź do sklepu internetowego

Dispositivo de descarga con punta de contacto, sin cable de tierra

1 Produkt

Nr kat. 758075 EV TS STK 1470

GTIN / EAN 4013364247789, Nr taryfy celnej (EU): 85369095, Waga brutto: 1.75 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Longitud del tubo	1310 mm
Longitud total (l_G )	1470 mm
Tornillo	M8 x 20 mm
Material de la punta de contacto	aleación Cu/gal Sn

Produkt 758075 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 758075.

Idź do sklepu internetowego

Dispositivo de descarga con punta de contacto y gancho, sin cable de tierra

1 Produkt

Nr kat. 758085 EV TES STK 1500

GTIN / EAN 4013364247819, Nr taryfy celnej (EU): 85369095, Waga brutto: 1.42 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Longitud del tubo	1310 mm
Longitud total (l_G )	1500 mm
Tornillo	M8 x 20 mm
Material de la punta de contacto y la colgadura	Zamak

Produkt 758085 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 758085.

Idź do sklepu internetowego

Dispositivo de descarga con gancho, sin cable de tierra

1 Produkt

Nr kat. 758095 EV EHB STK 1600

GTIN / EAN 4013364247826, Nr taryfy celnej (EU): 85369095, Waga brutto: 2.32 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Dane techniczne

Longitud del tubo	1310 mm
Longitud total (l_G )	1600 mm
Tornillo	M8 x 20 mm
Material del estribo a colgar	INOX

Produkt 758095 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 758095.

Idź do sklepu internetowego

Dispositivos de descarga y compensación de potencial

Dispositivo de descarga con gancho y borna de toma de tierra con tornillo de mariposa

Nr kat. 758020 EV TES 465 EK

Produkt 758020 został dodany do notatnika.

Do koszyka dodano produkt 758020.

Dispositivo de descarga con gancho y pinza de toma de tierra con resorte pretensado

Nr kat. 758021 EV TES 465 EZ

Produkt 758021 został dodany do notatnika.

Do koszyka dodano produkt 758021.

Dispositivo de descarga con gancho y terminal de cable al lado de tierra

Nr kat. 758022 EV TES 465 KS10

Produkt 758022 został dodany do notatnika.

Do koszyka dodano produkt 758022.

Dispositivo de descarga con borna de tierra con tornillo de mariposa

Nr kat. 758001 EV TS 2000 EK

Produkt 758001 został dodany do notatnika.

Do koszyka dodano produkt 758001.

Dispositivo de descarga con pinza de toma de tierra con resorte pretensado

Nr kat. 758003 EV TS 2000 EZ

Produkt 758003 został dodany do notatnika.

Do koszyka dodano produkt 758003.

Dispositivo de descarga con mordaza de tierra

Nr kat. 758015 EV EH 1725 EK

Produkt 758015 został dodany do notatnika.

Do koszyka dodano produkt 758015.

Dispositivo de descarga con punta de contacto y gancho con terminal de cable al lado de tierra

Nr kat. 758025 EV TES STK 1500 KS

Produkt 758025 został dodany do notatnika.

Do koszyka dodano produkt 758025.

Dispositivo de descarga con gancho y terminal de cable al lado de tierra

Nr kat. 758028 EV EHB 1600 SN7114

Produkt 758028 został dodany do notatnika.

Do koszyka dodano produkt 758028.

Dispositivo de compensación de potencial con bornas de toma de tierra aisladas

Nr kat. 758099 PAV 3+1 16 ZAK

Produkt 758099 został dodany do notatnika.

Do koszyka dodano produkt 758099.

Dispositivo de descarga con maneta, sin cable de tierra

Nr kat. 758036 EV TES 465 SN7215

Nie masz uprawnień, by pobrać 758036.stp

Nie masz uprawnień, by pobrać 758036.igs

Nie masz uprawnień, by pobrać 758036.jt

Nie masz uprawnień, by pobrać 758036.dwg

Produkt 758036 został dodany do notatnika.

Do koszyka dodano produkt 758036.

Dispositivo de descarga con punta de contacto, sin cable de tierra

Nr kat. 758075 EV TS STK 1470

Produkt 758075 został dodany do notatnika.

Do koszyka dodano produkt 758075.

Dispositivo de descarga con punta de contacto y gancho, sin cable de tierra

Nr kat. 758085 EV TES STK 1500

Produkt 758085 został dodany do notatnika.

Do koszyka dodano produkt 758085.

Dispositivo de descarga con gancho, sin cable de tierra

Nr kat. 758095 EV EHB STK 1600

Nie masz uprawnień, by pobrać 758095.stp

Nie masz uprawnień, by pobrać 758095.igs

Nie masz uprawnień, by pobrać 758095.jt

Nie masz uprawnień, by pobrać 758095.dwg

Nie masz uprawnień, by pobrać 758095m_D.dxf

Produkt 758095 został dodany do notatnika.

Do koszyka dodano produkt 758095.
