Bornas de conexión para armaduras

Bornas para conexión de esteras de acero de construcción o armaduras con conductores redondos y pletinas

Disposición:
(II) = paralela
(+) = en cruz

Szczegóły

**Figura 1**: diámetros de las varillas de armadura.
Acero para la armadura de hormigón según EN 10080:2005.

lorem ipsum — **Figura 1**: diámetros de las varillas de armadura.
Acero para la armadura de hormigón según EN 10080:2005.

**Figura 4**: borna con caballete con terminal de cable

**Figura 2**:
borna con caballete Art Nº 308 045

**Figura 3**: borna con caballete Art Nº 308 046

**Figura 5**: borna de conexión Art Nº 308 035

Para conexiones en "T", en cruz y en paralelo

1 Produkt

Nr kat. 308025 VK A UNI ST

GTIN / EAN 4013364035881, Nr taryfy celnej (EU): 85359000, Waga brutto: 102.00 g, Jednostka opakowaniowa: 50.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Material : St/tZn
Margen de apriete Rd / Rd: (+) 6-10 / 6-10 mm
Margen de apriete Rd / pletina: (+) 6-10 / 30 mm
Margen de apriete pletina / pletina: (II) 30 / 30 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 9 kA

Producto DEHN
Tipo: VK A UNI ST
art. no.: 308025
o equivalente

Certyfikaty

Dane techniczne

Material	St/tZn
Margen de apriete Rd / Rd	(+) 6-10 / 6-10 mm
Margen de apriete Rd / pletina	(+) 6-10 / 30 mm
Margen de apriete pletina / pletina	(II) 30 / 30 mm
Tornillo	di M10 x 25 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	9 kA

Material	St/tZn
Margen de apriete Rd / Rd	(+) 6-10 / 6-10 mm
Margen de apriete Rd / pletina	(+) 6-10 / 30 mm
Margen de apriete pletina / pletina	(II) 30 / 30 mm
Tornillo	di M10 x 25 mm
Material tornillo	St/tZn
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	9 kA

Produkt 308025 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 308025.

Idź do sklepu internetowego

Para conexiones en "T", en cruz y en paralelo

1 Produkt

Nr kat. 308026 VK 6.10 FL30 FL30 BSB STTZN

GTIN / EAN 4013364035874, Nr taryfy celnej (EU): 85359000, Waga brutto: 111.00 g, Jednostka opakowaniowa: 25.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Material : St/tZn
Margen de apriete Rd / pletina: (+) 6-10 / 30 mm
Margen de apriete pletina / pletina: (+ / II) 30 / 30 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 13 kA

Producto DEHN
Tipo: VK 6.10 FL30 FL30 BSB STTZN
art. no.: 308026
o equivalente

Certyfikaty

Dane techniczne

Material	St/tZn
Margen de apriete Rd / pletina	(+) 6-10 / 30 mm
Margen de apriete pletina / pletina	(+ / II) 30 / 30 mm
Tornillo	di M10 x 25 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	St/tZn
Margen de apriete Rd / pletina	(+) 6-10 / 30 mm
Margen de apriete pletina / pletina	(+ / II) 30 / 30 mm
Tornillo	di M10 x 25 mm
Material tornillo	St/tZn
Capacidad de soportar corrientes de rayo (10/350 µs)	& ^*)
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Produkt 308026 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 308026.

Idź do sklepu internetowego

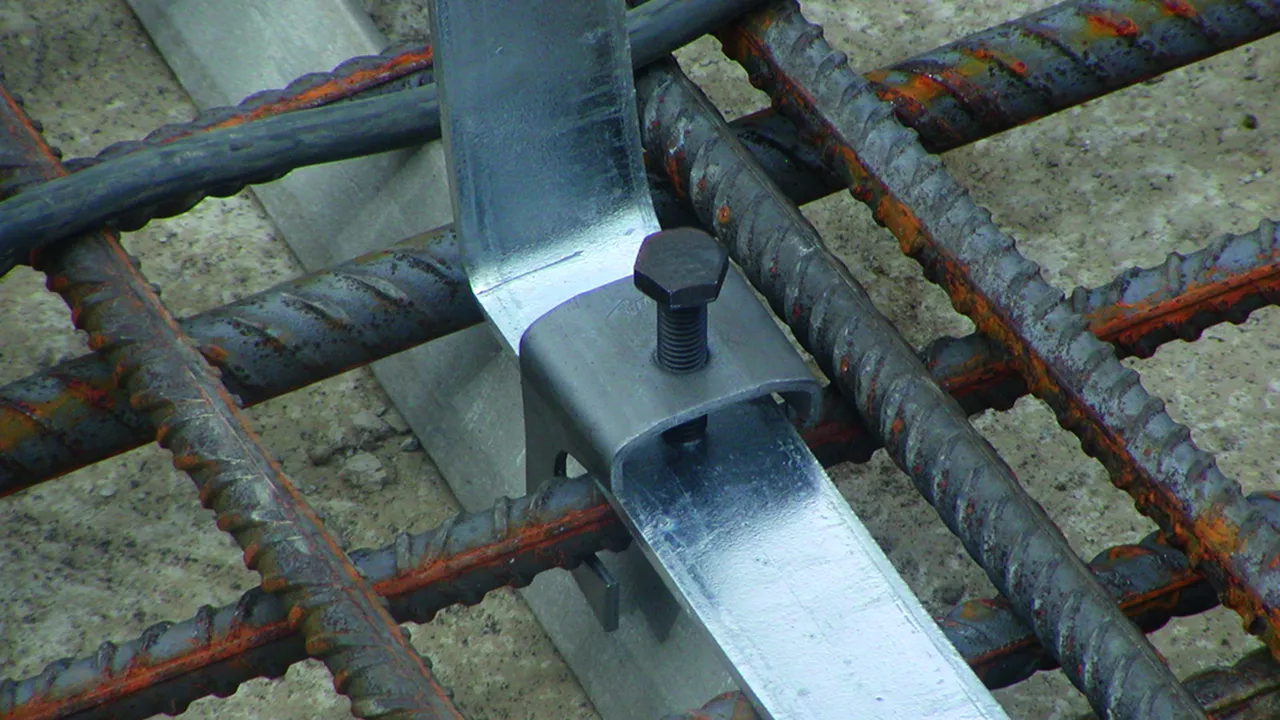

Para conexiones en "T" y en cruz

Nota: Par de apriete recomendado ≥ 10 Nm

1 Produkt

Nr kat. 308030 VK A R22 F40 STBL

GTIN / EAN 4013364030749, Nr taryfy celnej (EU): 85359000, Waga brutto: 130.00 g, Jednostka opakowaniowa: 50.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Material : St/desnudo
Margen de apriete Rd / pletina: (+) 6-22 / 30-40 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 1,0 kA

Producto DEHN
Tipo: VK A R22 F40 STBL
art. no.: 308030
o equivalente

Certyfikaty

Dane techniczne

Material	St/desnudo
Margen de apriete Rd / pletina	(+) 6-22 / 30-40 mm
Tornillo	di M10 x 40 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	1,0 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Produkt 308030 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 308030.

Idź do sklepu internetowego

Para conexiones en "T" y en paralelo con caballete de sujeción

Para la conexión flexible de conductores redondos o para puntos fijos de toma de tierra con sujeción, al mismo tiempo, en el encofrado.

1 Produkt

Nr kat. 308035 VK 6.22 FL40 KB6.10 BSB STBL

GTIN / EAN 4013364123472, Nr taryfy celnej (EU): 85359000, Waga brutto: 169.60 g, Jednostka opakowaniowa: 25.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Material : St/desnudo
Margen de apriete Rd / Rd: (+/II) 6-22 / 6-10 mm
Margen de apriete Rd / pletina: (+) 6-22 / 40 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 1,0 kA

Producto DEHN
Tipo: VK 6.22 FL40 KB6.10 BSB STBL
art. no.: 308035
o equivalente

Certyfikaty

Dane techniczne

Material	St/desnudo
Margen de apriete Rd / Rd	(+/II) 6-22 / 6-10 mm
Margen de apriete Rd / pletina	(+) 6-22 / 40 mm
Tornillo	di M10 x 60 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	1,0 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	St/desnudo
Margen de apriete Rd / Rd	(+/II) 6-22 / 6-10 mm
Margen de apriete Rd / pletina	(+) 6-22 / 40 mm
Tornillo	di M10 x 60 mm
Material tornillo	St/desnudo
Capacidad de soportar corrientes de rayo (10/350 µs)	& ^*)
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	1,0 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Produkt 308035 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 308035.

Idź do sklepu internetowego

Borna con caballete para diámetros grandes

1 Produkt

Nr kat. 308045 BVK 16.48 6.10 FL40 BSB STBL

GTIN / EAN 4013364124455, Nr taryfy celnej (EU): 85359000, Waga brutto: 266.50 g, Jednostka opakowaniowa: 25.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Material : St/desnudo
Margen de apriete Rd / Rd: (II) 16-48 / 6-10 mm
Margen de apriete Rd / pletina: (II) 16-48 / 30-40 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 16 kA

Producto DEHN
Tipo: BVK 16.48 6.10 FL40 BSB STBL
art. no.: 308045
o equivalente

Certyfikaty

Dane techniczne

Material	St/desnudo
Margen de apriete Rd / Rd	(II) 16-48 / 6-10 mm
Margen de apriete Rd / pletina	(II) 16-48 / 30-40 mm
Tornillo	perno en U M10 x 48 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	16 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	St/desnudo
Margen de apriete Rd / Rd	(II) 16-48 / 6-10 mm
Margen de apriete Rd / pletina	(II) 16-48 / 30-40 mm
Tornillo	perno en U M10 x 48 mm
Material tornillo	St/desnudo
Capacidad de soportar corrientes de rayo (10/350 µs)	& ^*)
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	16 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Produkt 308045 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 308045.

Idź do sklepu internetowego

Borna con caballete para diámetros grandes con dos caballetes de sujeción suplementarios

Para conexiones en cruz de conductores redondos (6-10 mm) o para la fijación con conexión, al mismo tiempo, de puntos fijos de toma de tierra.

1 Produkt

Nr kat. 308046 BVK 16.48 FL40 KB6.10 BSB STBL

GTIN / EAN 4013364124462, Nr taryfy celnej (EU): 85359000, Waga brutto: 292.40 g, Jednostka opakowaniowa: 25.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Material : St/desnudo
Margen de apriete Rd / Rd: (+/II) 16-48 / 6-10 mm
Margen de apriete Rd / pletina: (II) 16-48 / 30-40 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 9,9 kA

Producto DEHN
Tipo: BVK 16.48 FL40 KB6.10 BSB STBL
art. no.: 308046
o equivalente

Certyfikaty

Dane techniczne

Material	St/desnudo
Margen de apriete Rd / Rd	(+/II) 16-48 / 6-10 mm
Margen de apriete Rd / pletina	(II) 16-48 / 30-40 mm
Tornillo	perno en U M10 x 48 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	9,9 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	St/desnudo
Margen de apriete Rd / Rd	(+/II) 16-48 / 6-10 mm
Margen de apriete Rd / pletina	(II) 16-48 / 30-40 mm
Tornillo	perno en U M10 x 48 mm
Material tornillo	St/desnudo
Capacidad de soportar corrientes de rayo (10/350 µs)	& ^*)
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	9,9 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Produkt 308046 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 308046.

Idź do sklepu internetowego

Bornas MV MAXI de conexión multifunción

Para conexiones en "T", en cruz y en paralelo.

1 Produkt

Nr kat. 308040 MAMVK 8.16 15.25 STBL

GTIN / EAN 4013364055902, Nr taryfy celnej (EU): 85359000, Waga brutto: 462.30 g, Jednostka opakowaniowa: 20.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Material : St/desnudo
Margen de apriete Rd / Rd: (+/II) 8-16 / 15-25 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 10,2 kA

Producto DEHN
Tipo: MAMVK 8.16 15.25 STBL
art. no.: 308040
o equivalente

Certyfikaty

Dane techniczne

Material	St/desnudo
Margen de apriete Rd / Rd	(+/II) 8-16 / 15-25 mm
Tornillo	di M12 x 65 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	10,2 kA
Certificación	UL 467
*⁾ En cuanto a la asignación exacta, por favor véase el certificado de prueba.

Material	St/desnudo
Margen de apriete Rd / Rd	(+/II) 8-16 / 15-25 mm
Tornillo	di M12 x 65 mm
Material tornillo	St/desnudo
Capacidad de soportar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	10,2 kA
Certificación	UL 467
*⁾ En cuanto a la asignación exacta, por favor véase el certificado de prueba.

Produkt 308040 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 308040.

Idź do sklepu internetowego

Borna MV de conexión multifunción con tornillo de cabeza hexagonal

Rosca en la base.

2 Produkty

Nr kat. 390050 MVK 8.10 SKM10X30 STTZN

GTIN / EAN 4013364095991, Nr taryfy celnej (EU): 85359000, Waga brutto: 101.00 g, Jednostka opakowaniowa: 50.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Material : St/tZn
Margen de apriete Rd: 8-10 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 7,3 kA

Producto DEHN
Tipo: MVK 8.10 SKM10X30 STTZN
art. no.: 390050
o equivalente

Certyfikaty

Dane techniczne

Material	St/tZn
Margen de apriete Rd	8-10 mm
Tornillo	di M10 x 30 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,3 kA
*⁾ En cuanto a la asignación exacta, por favor véase el certificado de prueba.

Material	St/tZn
Margen de apriete Rd	8-10 mm
Espesor de material (t1 / t2)	2,5 mm
Tornillo	di M10 x 30 mm
Material tornillo	St/tZn
Capacidad de soportar corrientes de rayo (10/350 µs)	= / & *⁾
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,3 kA
*⁾ En cuanto a la asignación exacta, por favor véase el certificado de prueba.

Produkt 390050 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 390050.

Idź do sklepu internetowego

Nr kat. 391050 MVK 10 SKM10X35 STTZN

GTIN / EAN 4013364087064, Nr taryfy celnej (EU): 85359000, Waga brutto: 103.00 g, Jednostka opakowaniowa: 50.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Material : St/tZn
Margen de apriete Rd: 10 mm
Norma: EN 62561-1

Producto DEHN
Tipo: MVK 10 SKM10X35 STTZN
art. no.: 391050
o equivalente

Certyfikaty

Dane techniczne

Material	St/tZn
Margen de apriete Rd	10 mm
Tornillo	di M10 x 35 mm
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta, por favor véase el certificado de prueba.

Produkt 391050 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 391050.

Idź do sklepu internetowego

Borna MV de conexión multifunción con tornillo de cabeza hexagonal y arandela elástica

Rosca en la base.

1 Produkt

Nr kat. 390550 MVK 8.10 SKM10X30 FSC STTZN

GTIN / EAN 4013364096042, Nr taryfy celnej (EU): 85359000, Waga brutto: 92.00 g, Jednostka opakowaniowa: 50.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Material : St/tZn
Margen de apriete Rd: 8-10 mm
Norma: EN 62561-1

Producto DEHN
Tipo: MVK 8.10 SKM10X30 FSC STTZN
art. no.: 390550
o equivalente

Certyfikaty

Dane techniczne

Material	St/tZn
Margen de apriete Rd	8-10 mm
Tornillo	di M10 x 30 mm
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta, por favor véase el certificado de prueba.

Produkt 390550 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 390550.

Idź do sklepu internetowego

Conector en paralelo con tornillo con cabezal de hongo

2 Produkty

Nr kat. 306121 PV 6.22 FRM10X40 STBLANK

GTIN / EAN 4013364284920, Nr taryfy celnej (EU): 85359000, Waga brutto: 163.16 g, Jednostka opakowaniowa: 50.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Conector en paralelo con un tornillo St/desnudo
Conector en paralelo para conectar dos conductores en paralelo
Material : St/desnudo
Margen de apriete Rd / Rd: 6-22 / 6-22 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 6,1 kA

Producto DEHN
Tipo: PV 6.22 FRM10X40 STBLANK
art. no.: 306121
o equivalente

Certyfikaty

Dane techniczne

Material	St/desnudo
Margen de apriete Rd / Rd	6-22 / 6-22 mm
Tornillo	e M10 x 40 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6,1 kA

Produkt 306121 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 306121.

Idź do sklepu internetowego

Nr kat. 306122 PV 6.22 FRM10X40 STTZN

GTIN / EAN 4013364284937, Nr taryfy celnej (EU): 85359000, Waga brutto: 167.12 g, Jednostka opakowaniowa: 50.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Conector en paralelo con un tornillo St/tZn
Conector en paralelo para conectar dos conductores en paralelo
Material : St/tZn
Margen de apriete Rd / Rd: 6-22 / 6-22 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 6,1 kA

Producto DEHN
Tipo: PV 6.22 FRM10X40 STTZN
art. no.: 306122
o equivalente

Certyfikaty

Dane techniczne

Material	St/tZn
Margen de apriete Rd / Rd	6-22 / 6-22 mm
Tornillo	e M10 x 40 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6,1 kA

Produkt 306122 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 306122.

Idź do sklepu internetowego

Bornas de conexión para armaduras

Szczegóły

Para conexiones en "T", en cruz y en paralelo

Nr kat. 308025 VK A UNI ST

Nie masz uprawnień, by pobrać 308025.stp

Nie masz uprawnień, by pobrać 308025.igs

Nie masz uprawnień, by pobrać 308025.jt

Nie masz uprawnień, by pobrać 308025.dwg

Nie masz uprawnień, by pobrać 308025m_D.dxf

Produkt 308025 został dodany do notatnika.

Do koszyka dodano produkt 308025.

Para conexiones en "T", en cruz y en paralelo

Nr kat. 308026 VK 6.10 FL30 FL30 BSB STTZN

Nie masz uprawnień, by pobrać 308026.stp

Nie masz uprawnień, by pobrać 308026.igs

Nie masz uprawnień, by pobrać 308026.jt

Nie masz uprawnień, by pobrać 308026.dwg

Nie masz uprawnień, by pobrać 308026m_D.dxf

Produkt 308026 został dodany do notatnika.

Do koszyka dodano produkt 308026.

Para conexiones en "T" y en cruz

Nr kat. 308030 VK A R22 F40 STBL

Nie masz uprawnień, by pobrać 308030.stp

Nie masz uprawnień, by pobrać 308030.igs

Nie masz uprawnień, by pobrać 308030.jt

Nie masz uprawnień, by pobrać 308030.dwg

Produkt 308030 został dodany do notatnika.

Do koszyka dodano produkt 308030.

Para conexiones en "T" y en paralelo con caballete de sujeción

Nr kat. 308035 VK 6.22 FL40 KB6.10 BSB STBL

Nie masz uprawnień, by pobrać 308035.stp

Nie masz uprawnień, by pobrać 308035.igs

Nie masz uprawnień, by pobrać 308035.jt

Nie masz uprawnień, by pobrać 308035.dwg

Nie masz uprawnień, by pobrać 308035m_D.dxf

Produkt 308035 został dodany do notatnika.

Do koszyka dodano produkt 308035.

Borna con caballete para diámetros grandes

Nr kat. 308045 BVK 16.48 6.10 FL40 BSB STBL

Nie masz uprawnień, by pobrać 308045.stp

Nie masz uprawnień, by pobrać 308045.igs

Nie masz uprawnień, by pobrać 308045.jt

Nie masz uprawnień, by pobrać 308045.dwg

Nie masz uprawnień, by pobrać 308045m_D.dxf

Produkt 308045 został dodany do notatnika.

Do koszyka dodano produkt 308045.

Borna con caballete para diámetros grandes con dos caballetes de sujeción suplementarios

Nr kat. 308046 BVK 16.48 FL40 KB6.10 BSB STBL

Nie masz uprawnień, by pobrać 308046.stp

Nie masz uprawnień, by pobrać 308046.igs

Nie masz uprawnień, by pobrać 308046.jt

Nie masz uprawnień, by pobrać 308046.dwg

Nie masz uprawnień, by pobrać 308046m_D.dxf

Produkt 308046 został dodany do notatnika.

Do koszyka dodano produkt 308046.

Bornas MV MAXI de conexión multifunción

Nr kat. 308040 MAMVK 8.16 15.25 STBL

Nie masz uprawnień, by pobrać 308041.stp

Nie masz uprawnień, by pobrać 308041.igs

Nie masz uprawnień, by pobrać 308041.jt

Nie masz uprawnień, by pobrać 308041.dwg

Nie masz uprawnień, by pobrać 308040m_D.dxf

Produkt 308040 został dodany do notatnika.

Do koszyka dodano produkt 308040.

Borna MV de conexión multifunción con tornillo de cabeza hexagonal

Nr kat. 390050 MVK 8.10 SKM10X30 STTZN

Nie masz uprawnień, by pobrać 390050.stp

Nie masz uprawnień, by pobrać 390050.igs

Nie masz uprawnień, by pobrać 390050.jt

Nie masz uprawnień, by pobrać 390050.dwg

Nie masz uprawnień, by pobrać 390050m_D.dxf

Produkt 390050 został dodany do notatnika.

Do koszyka dodano produkt 390050.

Nr kat. 391050 MVK 10 SKM10X35 STTZN

Nie masz uprawnień, by pobrać 390050.stp

Nie masz uprawnień, by pobrać 390050.igs

Nie masz uprawnień, by pobrać 390050.jt

Nie masz uprawnień, by pobrać 390050.dwg

Nie masz uprawnień, by pobrać 390050m_D.dxf

Produkt 391050 został dodany do notatnika.
