Elementos de conexión de fase para líneas aéreas

Para poner a tierra cables de fase de líneas aéreas de uno o tres polos
Con tres pinzas de sujeción para enganchar los conductores de forma segura
Enganche sencillo gracias al resorte pretensado
Con protección antitorsión versión PK1 o PK2 y perno roscado largo con pasador
Los equipos de puesta a tierra y cortocircuito pueden configurarse online a través del configurador EaS

Szczegóły

Borna con perno largo y pértiga de toma de tierra con conector de embudo de aluminio.

lorem ipsum — Borna con perno largo y pértiga de toma de tierra con conector de embudo de aluminio.

Terminales de cable a presión versión **PK2:**
Disponibles sin cavidad en el terminal de cable. Partes de conexión de otros fabricantes bajo consulta.

Pieza de enganche con tornillo integrado

Terminales de cable a presión versión **PK1:**
Cavidad en el terminal de cable para protección antitorsión (versión estándar)

Pieza de enganche con tornillo con resorte pretensado

Pinza de enganche con tornillo, versión estándar

Resistente a cortocircuitos, también en caso de cables corroidos expuestos a la intemperie.

2 Produkty

Nr kat. 784201 PSK 4 30 SQL

GTIN / EAN 4013364006591, Nr taryfy celnej (EU): 85359000, Waga brutto: 880.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Margen de apriete Ø	4 ... 30 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 70 mm²
Máx. corriente de cortocircuito I_k0,5 s	19,5 kA
Máx. corriente de cortocircuito I_k1 s	13,8 kA

Margen de apriete Ø	4 ... 30 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 70 mm²
Máx. corriente de cortocircuito I_k0,5 s	19,5 kA
Máx. corriente de cortocircuito I_k1 s	13,8 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Al
Material de la estructura de borna	aleación Al
Material del perno	aleación Cu/gal Sn

Produkt 784201 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784201.

Idź do sklepu internetowego

Nr kat. 784301 PSK 10 65 SQL

GTIN / EAN 4013364006553, Nr taryfy celnej (EU): 85359000, Waga brutto: 1.70 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Margen de apriete Ø	10 ... 65 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120 mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA

Margen de apriete Ø	10 ... 65 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120 mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Al
Material de la estructura de borna	aleación Al
Material del perno	aleación Cu/gal Sn

Produkt 784301 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784301.

Idź do sklepu internetowego

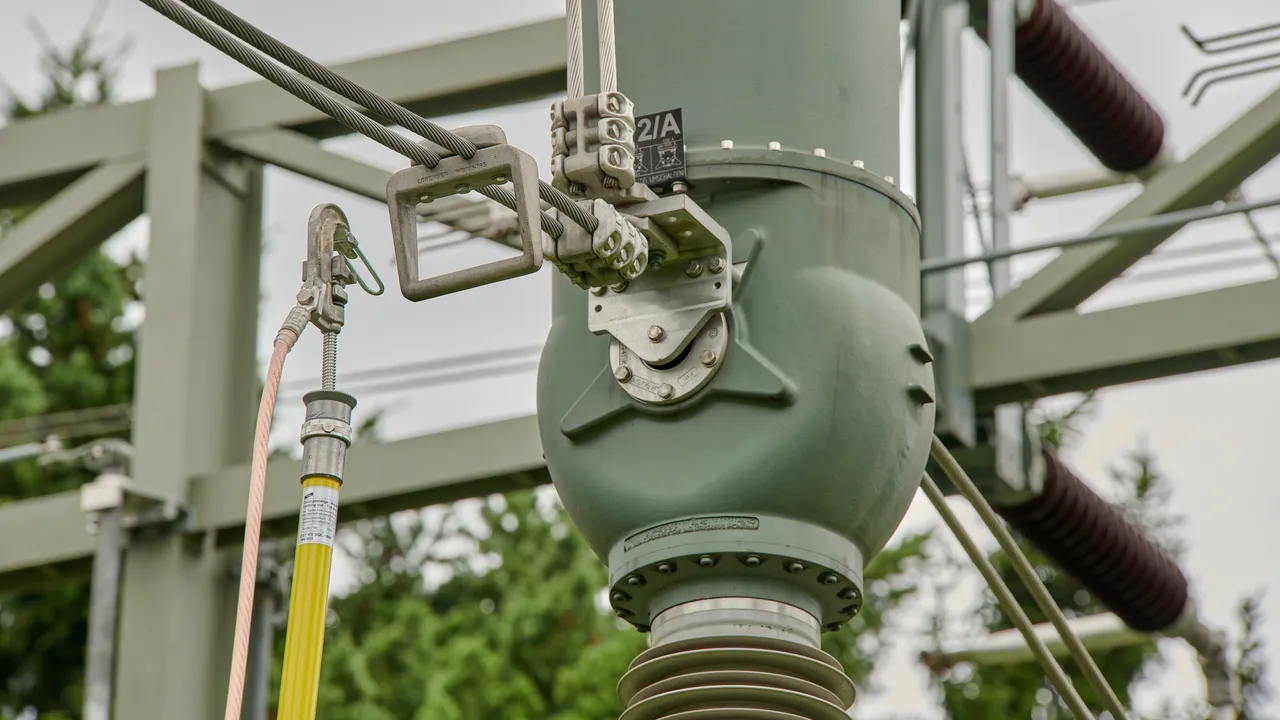

Pinza de enganche con tornillo con ayuda de sujeción

Resistente a cortocircuitos, también en caso de cables corroidos expuestos a la intemperie.

2 Produkty

Nr kat. 784401 PSK 4 30 SQL EH

GTIN / EAN 4013364006614, Nr taryfy celnej (EU): 85359000, Waga brutto: 1.47 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Margen de apriete Ø	4 ... 30 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 70 mm²
Máx. corriente de cortocircuito I_k0,5 s	19,5 kA
Máx. corriente de cortocircuito I_k1 s	13,8 kA

Margen de apriete Ø	4 ... 30 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 70 mm²
Máx. corriente de cortocircuito I_k0,5 s	19,5 kA
Máx. corriente de cortocircuito I_k1 s	13,8 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Al
Material de la estructura de borna	aleación Al
Material del perno	aleación Cu/gal Sn
Material de la pieza de enganche	St/gal Zn

Produkt 784401 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784401.

Idź do sklepu internetowego

Nr kat. 784501 PSK 10 65 SQL EH

GTIN / EAN 4013364006560, Nr taryfy celnej (EU): 85359000, Waga brutto: 2.12 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Margen de apriete Ø	10 ... 65 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120 mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA

Margen de apriete Ø	10 ... 65 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120 mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Al
Material de la estructura de borna	aleación Al
Material del perno	aleación Cu/gal Sn
Material de la pieza de enganche	St/gal Zn

Produkt 784501 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784501.

Idź do sklepu internetowego

Pinza de enganche con tornillo con resorte pretensado

El equipo se engancha simplemente a través de la borna pretensada.

1 Produkt

Nr kat. 784480 PSK FV 4 30 SQL

GTIN / EAN 4013364054479, Nr taryfy celnej (EU): 85359000, Waga brutto: 600.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Margen de apriete Ø	4 ... 30 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 70 mm²
Máx. corriente de cortocircuito I_k0,5 s	19,5 kA
Máx. corriente de cortocircuito I_k1 s	13,8 kA

Margen de apriete Ø	4 ... 30 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 70 mm²
Máx. corriente de cortocircuito I_k0,5 s	19,5 kA
Máx. corriente de cortocircuito I_k1 s	13,8 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Al
Material de la estructura de borna	aleación Al
Material del perno	aleación Cu/gal Sn

Produkt 784480 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784480.

Idź do sklepu internetowego

Borna de enganche con tornillo con margen de apriete mayor

Idóneo especialmente para conductores Al y Al/St, tubos y puntos fijos de fase.

1 Produkt

Nr kat. 784085 PSK 10 85 SQL

GTIN / EAN 4013364018686, Nr taryfy celnej (EU): 85359000, Waga brutto: 872.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Margen de apriete Ø	10 ... 85 mm
Protección antitorsión	PK2
Para sección de cable Cu	16 ... 150 mm²
Máx. corriente de cortocircuito I_k0,5 s	29,6 kA
Máx. corriente de cortocircuito I_k1 s	29,6 kA

Margen de apriete Ø	10 ... 85 mm
Protección antitorsión	PK2
Para sección de cable Cu	16 ... 150 mm²
Máx. corriente de cortocircuito I_k0,5 s	29,6 kA
Máx. corriente de cortocircuito I_k1 s	29,6 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Al
Material de la estructura de borna	aleación Al
Material del perno	INOX

Produkt 784085 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784085.

Idź do sklepu internetowego

Pinza de enganche con gran margen de apriete y pértiga telescópica de puesta a tierra

Idónea especialmente para cables de conductores de Al y Al/St, tubos y puntos de anclaje de fase.

1 Produkt

Nr kat. 769511 ESTC PSK 5000 SN7249

GTIN / EAN 4013364135055, Nr taryfy celnej (EU): 82055980, Waga brutto: 5.71 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Margen de apriete Ø	10 ... 85 mm
Protección antitorsión	PK2
Para sección de cable Cu	16 ... 150 mm²
Máx. corriente de cortocircuito I_k0,5 s	29,6 kA
Máx. corriente de cortocircuito I_k1 s	29,6 kA
Longitud total (l_{G max} / I_{G min} )	5200 / 2875 mm
Longitud de la empuñadura	1900 mm

Margen de apriete Ø	10 ... 85 mm
Protección antitorsión	PK2
Para sección de cable Cu	16 ... 150 mm²
Máx. corriente de cortocircuito I_k0,5 s	29,6 kA
Máx. corriente de cortocircuito I_k1 s	29,6 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Al
Material de la estructura de borna	aleación Al
Material del perno	INOX
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio
Material del acoplamiento roscado, maneta en cruz	aleación Al
Longitud total (l_{G max} / I_{G min} )	5200 / 2875 mm
Longitud de la empuñadura	1900 mm
Diámetro de la pértiga	43 mm

Produkt 769511 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 769511.

Idź do sklepu internetowego

Borna de enganche con tornillo

Idónea especialmente para la utilización en inclinaciones.

1 Produkt

Nr kat. 784032 PSK 10 32 SQL

GTIN / EAN 4013364018679, Nr taryfy celnej (EU): 85359000, Waga brutto: 969.40 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Dane techniczne

Margen de apriete Ø	10 ... 32 mm
Protección antitorsión	PK2
Para sección de cable Cu	16 ... 95 mm²
Máx. corriente de cortocircuito I_k0,5 s	18,7 kA
Máx. corriente de cortocircuito I_k1 s	18,7 kA

Margen de apriete Ø	10 ... 32 mm
Protección antitorsión	PK2
Para sección de cable Cu	16 ... 95 mm²
Máx. corriente de cortocircuito I_k0,5 s	18,7 kA
Máx. corriente de cortocircuito I_k1 s	18,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Al
Material de la estructura de borna	aleación Al
Material del perno	INOX

Produkt 784032 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784032.

Idź do sklepu internetowego

Borna de enganche con tornillo, con estribo de seguridad

Especialmente idónea para la utilización en inclinaciones.

1 Produkt

Nr kat. 784038 PSK 10 32 SQL SB

GTIN / EAN 4013364138452, Nr taryfy celnej (EU): 85359000, Waga brutto: 1.01 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Margen de apriete Ø	10 ... 32 mm
Protección antitorsión	PK2
Para sección de cable Cu	16 ... 95 mm²
Máx. corriente de cortocircuito I_k0,5 s	18,7 kA
Máx. corriente de cortocircuito I_k1 s	18,7 kA

Margen de apriete Ø	10 ... 32 mm
Protección antitorsión	PK2
Para sección de cable Cu	16 ... 95 mm²
Máx. corriente de cortocircuito I_k0,5 s	18,7 kA
Máx. corriente de cortocircuito I_k1 s	18,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Al
Material de la estructura de borna	aleación Al
Material del perno	INOX
Material de la pieza de enganche	INOX

Produkt 784038 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784038.

Idź do sklepu internetowego

Cubierta de cabezales esféricos rígidos

2 Produkty

Nr kat. 772314 KKH 20 SQL

GTIN / EAN 4013364080171, Nr taryfy celnej (EU): 85359000, Waga brutto: 446.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Para punto esférico de anclaje Ø	20 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120 mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA

Para punto esférico de anclaje Ø	20 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120 mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Cu/gal Sn
Material de la estructura de borna	aleación Cu/gal Sn
Material del perno	aleación Cu/gal Sn

Produkt 772314 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 772314.

Idź do sklepu internetowego

Nr kat. 772324 KKH 25 SQL

GTIN / EAN 4013364080188, Nr taryfy celnej (EU): 85359000, Waga brutto: 719.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Para punto esférico de anclaje Ø	25 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 150 mm²
Máx. corriente de cortocircuito I_k0,5 s	42,0 kA
Máx. corriente de cortocircuito I_k1 s	29,6 kA

Para punto esférico de anclaje Ø	25 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 150 mm²
Máx. corriente de cortocircuito I_k0,5 s	42,0 kA
Máx. corriente de cortocircuito I_k1 s	29,6 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Cu/gal Sn
Material de la estructura de borna	aleación Cu/gal Sn
Material del perno	aleación Cu/gal Sn

Produkt 772324 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 772324.

Idź do sklepu internetowego

Pinza universal

2 Produkty

Nr kat. 773236 UK 25 SQL

GTIN / EAN 4013364114579, Nr taryfy celnej (EU): 85359000, Waga brutto: 713.50 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Para punto esférico de anclaje Ø	20 / 25 mm
Para pernos de conexión en T - Anchura de garganta	15 mm
Rd / Fl Margen de apriete	20 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120^*) mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA
^*) véase la tabla mostrando los márgenes de apriete y las secciones máximas transversales para bornas universales

Para punto esférico de anclaje Ø	20 / 25 mm
Para pernos de conexión en T - Anchura de garganta	15 mm
Rd / Fl Margen de apriete	20 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120^*) mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	St/gal Zn
Material de la estructura de borna	aleación Cu/gal Sn
Material del perno	aleación Cu/gal Sn
^*) véase la tabla mostrando los márgenes de apriete y las secciones máximas transversales para bornas universales

Produkt 773236 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 773236.

Idź do sklepu internetowego

Nr kat. 773331 UK 30 SQL

GTIN / EAN 4013364069244, Nr taryfy celnej (EU): 85359000, Waga brutto: 793.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Para punto esférico de anclaje Ø	25 / 30 mm
Para pernos de conexión en T - Anchura de garganta	18 mm
Rd / Fl Margen de apriete	30 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120^*) mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA
^*) véase la tabla mostrando los márgenes de apriete y las secciones máximas transversales para bornas universales

Para punto esférico de anclaje Ø	25 / 30 mm
Para pernos de conexión en T - Anchura de garganta	18 mm
Rd / Fl Margen de apriete	30 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120^*) mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	St/gal Zn
Material de la estructura de borna	aleación Cu/gal Sn
Material del perno	aleación Cu/gal Sn
^*) véase la tabla mostrando los márgenes de apriete y las secciones máximas transversales para bornas universales

Produkt 773331 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 773331.

Idź do sklepu internetowego

Elementos de conexión de fase para líneas aéreas

Szczegóły

Pinza de enganche con tornillo, versión estándar

Nr kat. 784201 PSK 4 30 SQL

Produkt 784201 został dodany do notatnika.

Do koszyka dodano produkt 784201.

Nr kat. 784301 PSK 10 65 SQL

Produkt 784301 został dodany do notatnika.

Do koszyka dodano produkt 784301.

Pinza de enganche con tornillo con ayuda de sujeción

Nr kat. 784401 PSK 4 30 SQL EH

Produkt 784401 został dodany do notatnika.

Do koszyka dodano produkt 784401.

Nr kat. 784501 PSK 10 65 SQL EH

Produkt 784501 został dodany do notatnika.

Do koszyka dodano produkt 784501.

Pinza de enganche con tornillo con resorte pretensado

Nr kat. 784480 PSK FV 4 30 SQL

Produkt 784480 został dodany do notatnika.

Do koszyka dodano produkt 784480.

Borna de enganche con tornillo con margen de apriete mayor

Nr kat. 784085 PSK 10 85 SQL

Produkt 784085 został dodany do notatnika.

Do koszyka dodano produkt 784085.

Pinza de enganche con gran margen de apriete y pértiga telescópica de puesta a tierra

Nr kat. 769511 ESTC PSK 5000 SN7249

Nie masz uprawnień, by pobrać 769511m_D.dxf

Produkt 769511 został dodany do notatnika.

Do koszyka dodano produkt 769511.

Borna de enganche con tornillo

Nr kat. 784032 PSK 10 32 SQL

Nie masz uprawnień, by pobrać 784032.stp

Nie masz uprawnień, by pobrać 784032.igs

Nie masz uprawnień, by pobrać 784032.dwg

Nie masz uprawnień, by pobrać 784032.jt

Nie masz uprawnień, by pobrać 784032m_D.dxf

Produkt 784032 został dodany do notatnika.

Do koszyka dodano produkt 784032.

Borna de enganche con tornillo, con estribo de seguridad

Nr kat. 784038 PSK 10 32 SQL SB

Produkt 784038 został dodany do notatnika.

Do koszyka dodano produkt 784038.

Cubierta de cabezales esféricos rígidos

Nr kat. 772314 KKH 20 SQL

Produkt 772314 został dodany do notatnika.

Do koszyka dodano produkt 772314.

Nr kat. 772324 KKH 25 SQL

Produkt 772324 został dodany do notatnika.

Do koszyka dodano produkt 772324.

Pinza universal

Nr kat. 773236 UK 25 SQL

Produkt 773236 został dodany do notatnika.

Do koszyka dodano produkt 773236.

Nr kat. 773331 UK 30 SQL

Produkt 773331 został dodany do notatnika.

Do koszyka dodano produkt 773331.
