Placas de conexión a tierra

Alta capacidad de soportar corrientes de cortocircuito
Conexión unipolar de los brazos de fase
Para conectar dispositivos unipolares de puesta a tierra y cortocircuito a transformadores de mástiles de líneas aéreas o a portafusibles
Versión para puntos esféricos de anclaje Ø20 mm, Ø25 mm o pernos con ranuras anulares Ø16 mm

Szczegóły

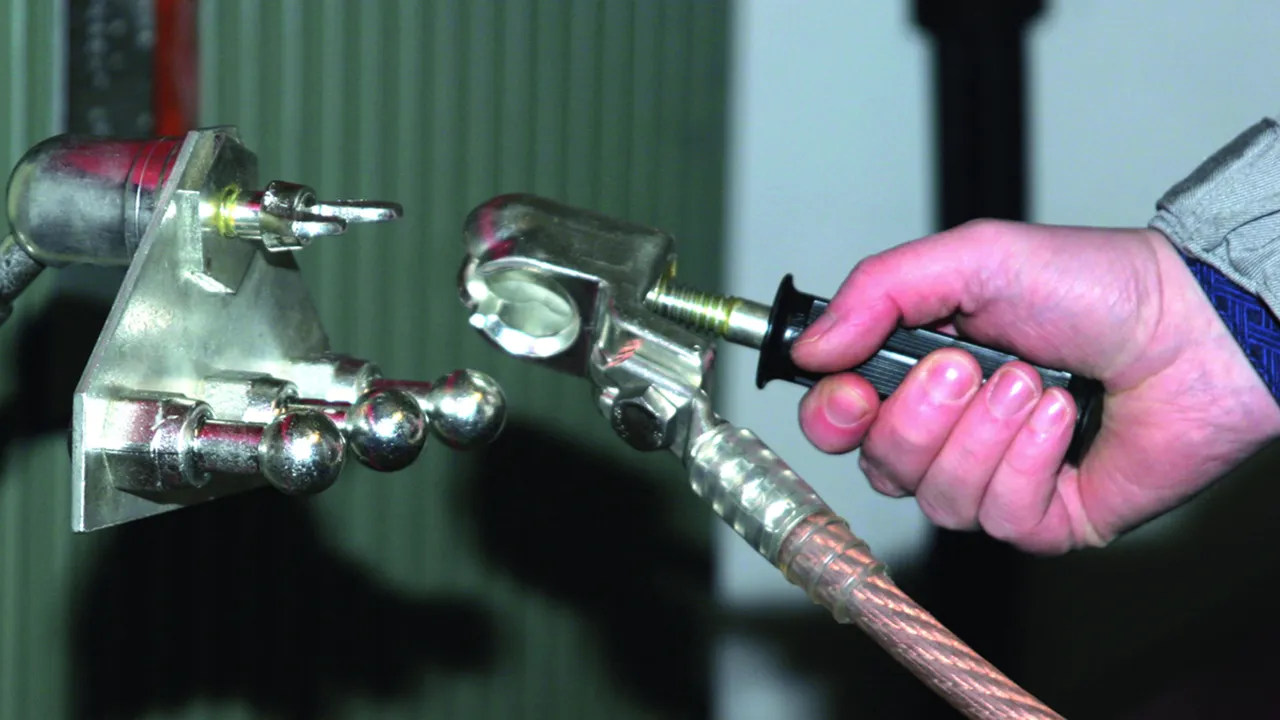

Borna de fresado de toma de tierra con protección antitorsión montada a una placa de conexión a tierra.

lorem ipsum — Borna de fresado de toma de tierra con protección antitorsión montada a una placa de conexión a tierra.

Con 3 puntos esféricos de anclaje y cubierta de cabeza esférica

2 Produkty

Nr kat. 728620 EAPA 3 KFP 20 KKH

GTIN / EAN 4013364147843, Nr taryfy celnej (EU): 85359000, Waga brutto: 1085.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Wcześniejszy produkt

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Punto de anclaje Ø	20 mm
Sección máx. de cable Cu	120 mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA

Punto de anclaje Ø	20 mm
Sección máx. de cable Cu	120 mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230) y puntos de anclaje según DIN 48088-1
Material de la placa	aluminio
Material del punto de anclaje	E-Cu/gal Sn
Material del perno roscado	INOX A2-70

Produkt 728620 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 728620.

Idź do sklepu internetowego

Nr kat. 728625 EAPA 3 KFP 25 KKH

GTIN / EAN 4013364147867, Nr taryfy celnej (EU): 85359000, Waga brutto: 1084.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Wcześniejszy produkt

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Punto de anclaje Ø	25 mm
Sección máx. de cable Cu	150 mm²
Máx. corriente de cortocircuito I_k0,5 s	42,0 kA
Máx. corriente de cortocircuito I_k1 s	29,6 kA

Punto de anclaje Ø	25 mm
Sección máx. de cable Cu	150 mm²
Máx. corriente de cortocircuito I_k0,5 s	42,0 kA
Máx. corriente de cortocircuito I_k1 s	29,6 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230) y puntos de anclaje según DIN 48088-1
Material de la placa	aluminio
Material del punto de anclaje	E-Cu/gal Sn
Material del perno roscado	INOX A2-70

Produkt 728625 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 728625.

Idź do sklepu internetowego

Con 3 puntos esféricos de anclaje

Para montar sobre bornas de conexión a tierra con protección antitorsión PK1.

2 Produkty

Nr kat. 728522 EAPA 3 KFP 20 B13

GTIN / EAN 4013364147874, Nr taryfy celnej (EU): 85359000, Waga brutto: 756.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Wcześniejszy produkt

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Punto de anclaje Ø	20 mm
Sección máx. de cable Cu	120 mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA

Punto de anclaje Ø	20 mm
Sección máx. de cable Cu	120 mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230) y puntos de anclaje según DIN 48088-1
Material de la placa	aluminio
Material del punto de anclaje	E-Cu/gal Sn
Material del perno roscado	INOX A2-70

Produkt 728522 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 728522.

Idź do sklepu internetowego

Nr kat. 728526 EAPA 3 KFP 25 B13

GTIN / EAN 4013364147881, Nr taryfy celnej (EU): 85359000, Waga brutto: 1014.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Wcześniejszy produkt

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Punto de anclaje Ø	25 mm
Sección máx. de cable Cu	150 mm²
Máx. corriente de cortocircuito I_k0,5 s	42,0 kA
Máx. corriente de cortocircuito I_k1 s	29,6 kA

Punto de anclaje Ø	25 mm
Sección máx. de cable Cu	150 mm²
Máx. corriente de cortocircuito I_k0,5 s	42,0 kA
Máx. corriente de cortocircuito I_k1 s	29,6 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230) y puntos de anclaje según DIN 48088-1
Material de la placa	aluminio
Material del punto de anclaje	E-Cu/gal Sn
Material del perno roscado	INOX A2-70

Produkt 728526 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 728526.

Idź do sklepu internetowego

Con 3 puntos de anclaje con ranuras anulares y casquillo de conexión a tierra

1 Produkt

Nr kat. 728516 EAPA 3 RN 16 EAB

GTIN / EAN 4013364147898, Nr taryfy celnej (EU): 85359000, Waga brutto: 1.54 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Wcześniejszy produkt

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Punto de anclaje Ø	16 mm
Sección máx. de cable Cu	95 mm²
Máx. corriente de cortocircuito I_k0,5 s	26,5 kA
Máx. corriente de cortocircuito I_k1 s	18,7 kA

Punto de anclaje Ø	16 mm
Sección máx. de cable Cu	95 mm²
Máx. corriente de cortocircuito I_k0,5 s	26,5 kA
Máx. corriente de cortocircuito I_k1 s	18,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230) y puntos de anclaje según DIN 48088-1
Material de la placa	aluminio
Material del punto de anclaje	latón (CuNi2Si) / gal Sn
Material del perno roscado	INOX A2-70

Produkt 728516 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 728516.

Idź do sklepu internetowego

Con 2 puntos esféricos de anclaje y cubierta de cabeza esférica

Con cubierta de cabeza esférica girable, Ø25 mm, con maneta de plástico.
Para unir 2 dispositivos de puesta a tierra y cortocircuito unipolares y conectar a un punto esférico de anclaje Ø25 mm.

1 Produkt

Nr kat. 728501 EAP 2 25 KKH HG

GTIN / EAN 4013364079618, Nr taryfy celnej (EU): 85359000, Waga brutto: 1015.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Punto de anclaje Ø	25 mm
DB dibujo no.	3 Ebgw 01.66
DB material no.	157 540

Punto de anclaje Ø	25 mm
Dimensiones	160 x 100 x 6 mm
DB dibujo no.	3 Ebgw 01.66
DB material no.	157 540
Normativa	DIN VDE 0683-100 (EN/IEC 61230) y DIN 48088-1
Material de la placa	aluminio
Material del punto de anclaje	E-Cu/gal Sn
Material del perno roscado	INOX A2-70

Produkt 728501 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 728501.

Idź do sklepu internetowego

Pletina con 1 punto esférico de anclaje

Para conectar con un portafusible.

1 Produkt

Nr kat. 728503 EAP 25 SIT US OL

GTIN / EAN 4013364079564, Nr taryfy celnej (EU): 85359000, Waga brutto: 453.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Punto de anclaje Ø	25 mm
DB dibujo no.	4 Ebgw 01.60
DB material no.	157 545

Punto de anclaje Ø	25 mm
Dimensiones	155 x 30 x 4 mm
DB dibujo no.	4 Ebgw 01.60
DB material no.	157 545
Normativa	DIN VDE 0683-100 (EN/IEC 61230) y DIN 48088-1
Material de la pletina	E-Cu/gal Sn
Material del punto de anclaje	E-Cu/gal Sn
Material del perno roscado	INOX A2-70

Produkt 728503 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 728503.

Idź do sklepu internetowego

Pletina con 2 puntos esféricos de anclaje

Para conectar con mástiles.

1 Produkt

Nr kat. 728502 EAP 2 25 MA US OL

GTIN / EAN 4013364079571, Nr taryfy celnej (EU): 85359000, Waga brutto: 708.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Punto de anclaje Ø	25 mm
DB dibujo no.	3 Ebgw 01.61
DB material no.	157 548

Punto de anclaje Ø	25 mm
Dimensiones	140 x 40 x 6 mm
DB dibujo no.	3 Ebgw 01.61
DB material no.	157 548
Normativa	DIN VDE 0683-100 (EN/IEC 61230) y DIN 48088-1
Material de la pletina	St / tZn
Material del punto de anclaje	E-Cu/gal Sn
Material del perno roscado	INOX A2-70

Produkt 728502 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 728502.

Idź do sklepu internetowego
