Puntos fijos de toma de tierra

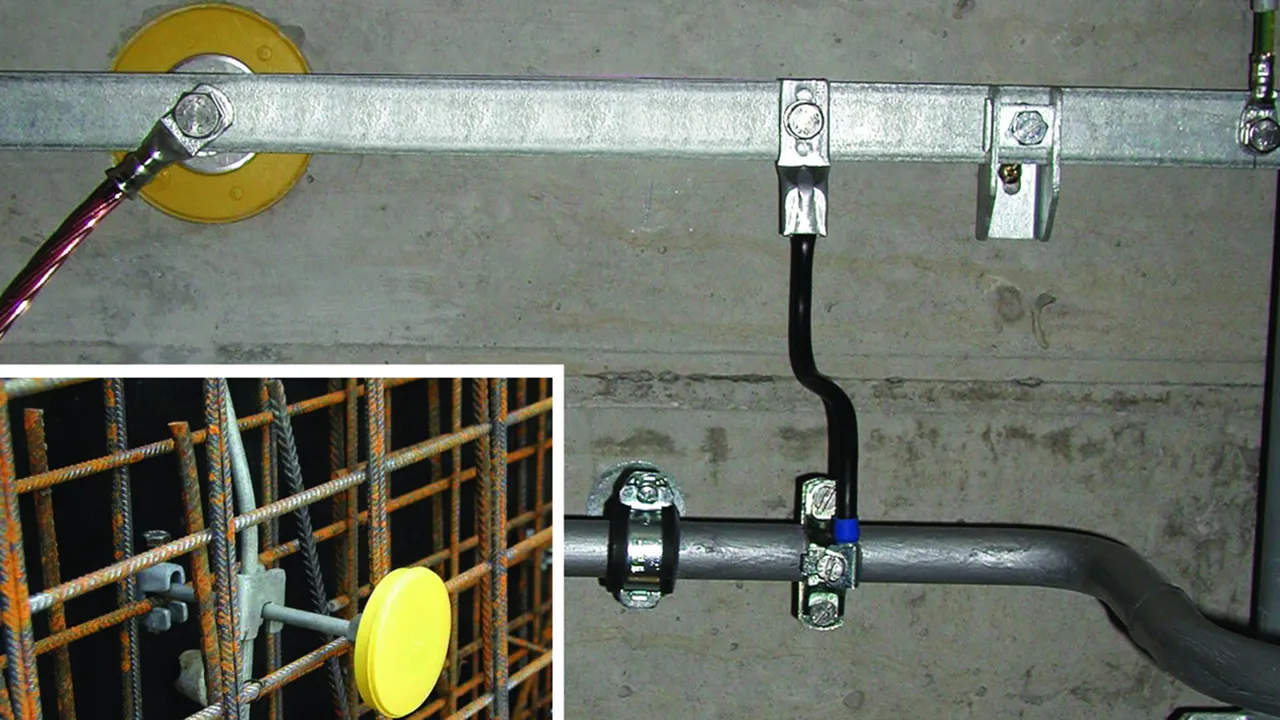

Para montaje en hormigón como conexión anticorrosiva a la instalación de tierra, para la compensación de potencial de protección y / o de función del electrodo de dispersión, por ej. en la armadura de edificios.
Respetar las siguientes longitudes mínimas del los tornillos en la rosca doble M10 y M12:
35 mm en M10 (longitud de rosca 40 mm)
15 mm en M12 (longitud de rosca 20 mm)

– Posibilidades de conexión al eje de conexión con cruceta por ej. Art Nº 319 201 o borna de conexión por ej. Art Nº 308 025 para la armadura
– Posibilidades de conexión para barra de compensación de potencial por ej. terminales Art Nº 390 499
– Posibilidades de conexión para pletinas a la placa de conexión (en la parte delantera) o por ej. sin eje de conexión Art Nº 478 141 o 478 129
– Eje de conexión atornillado o prensado
– Cubierta en material plástico (amarillo) enchufable y aislada con anillo circular probado contra presión (presión de prueba 0,5 bar)

Tipo M

Con eje de conexión (l = 180 mm, Ø10 mm).

2 Produkty

Nr kat. 478011 EFPM M10 12 V4A L230 STTZN

GTIN / EAN 4013364033054, Nr taryfy celnej (EU): 85359000, Waga brutto: 312.50 g, Jednostka opakowaniowa: 25.00 unidad(es)

Rysunki

Informacje dodatkowe


Rosca de conexión: M10 / M12
Material de la placa: INOX (V4A)
Material número: 1.4571 / 1.4404 / 1.4401
Material del eje: St/tZn
Corriente de cortocircuito (AC 50 Hz / DC): 6,5 kA
Norma: EN 62561-1

Producto DEHN
Tipo: EFPM M10 12 V4A L230 STTZN
art. no.: 478011
o equivalente

Certyfikaty



Dane techniczne

Rosca de conexión M10 / M12
Material de la placa INOX (V4A)
Material número 1.4571 / 1.4404 / 1.4401
Material del eje St/tZn
Placa de conexión Ø 80 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 6,5 kA
Norma EN 62561-1

Produkt 478011 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 478011.

Idź do sklepu internetowego

Nr kat. 478019 EFPM M10 12 V4A L230 V2A

GTIN / EAN 4013364072107, Nr taryfy celnej (EU): 85359000, Waga brutto: 310.10 g, Jednostka opakowaniowa: 25.00 unidad(es)

Rysunki

Informacje dodatkowe


Rosca de conexión: M10 / M12
Material de la placa: INOX (V4A)
Material número: 1.4571 / 1.4404 / 1.4401
Material del eje: INOX
Corriente de cortocircuito (AC 50 Hz / DC): 3,9 kA
Norma: EN 62561-1

Producto DEHN
Tipo: EFPM M10 12 V4A L230 V2A
art. no.: 478019
o equivalente

Certyfikaty



Dane techniczne

Rosca de conexión M10 / M12
Material de la placa INOX (V4A)
Material número 1.4571 / 1.4404 / 1.4401
Material del eje INOX
Placa de conexión Ø 80 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 3,9 kA
Norma EN 62561-1

Produkt 478019 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 478019.

Idź do sklepu internetowego

Tipo M sin eje de conexión

1 Produkt

Nr kat. 478012 EFPM M10 12 V4A

GTIN / EAN 4013364069183, Nr taryfy celnej (EU): 85359000, Waga brutto: 192.00 g, Jednostka opakowaniowa: 20.00 unidad(es)

Rysunki

Informacje dodatkowe


Rosca de conexión: M10 / M12
Material de la placa: INOX (V4A)
Material número: 1.4571 / 1.4404 / 1.4401
Corriente de cortocircuito (AC 50 Hz / DC): 9,3 kA (con terminal de cable en cobre)
Norma: EN 62561-1

Producto DEHN
Tipo: EFPM M10 12 V4A
art. no.: 478012
o equivalente



Dane techniczne

Rosca de conexión M10 / M12
Material de la placa INOX (V4A)
Material número 1.4571 / 1.4404 / 1.4401
Placa de conexión Ø 80 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 9,3 kA (con terminal de cable en cobre)
Norma EN 62561-1

Produkt 478012 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 478012.

Idź do sklepu internetowego

Tipo M prensado

Con eje de conexión (l = 180 mm, Ø10 mm).

2 Produkty

Nr kat. 478041 EFPM M10 12 V4A L245 VP STTZN

GTIN / EAN 4013364105157, Nr taryfy celnej (EU): 85359000, Waga brutto: 318.90 g, Jednostka opakowaniowa: 25.00 unidad(es)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe


Rosca de conexión: M10 / M12
Material de la placa: INOX (V4A)
Material número: 1.4571 / 1.4404 / 1.4401
Material del eje: St/tZn
Corriente de cortocircuito (AC 50 Hz / DC): 3,7 kA
Norma: EN 62561-1

Producto DEHN
Tipo: EFPM M10 12 V4A L245 VP STTZN
art. no.: 478041
o equivalente

Certyfikaty



Dane techniczne

Rosca de conexión M10 / M12
Material de la placa INOX (V4A)
Material número 1.4571 / 1.4404 / 1.4401
Material del eje St/tZn
Placa de conexión Ø 80 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 3,7 kA
Norma EN 62561-1
Art Nº 478 049 con certificación UL.

Produkt 478041 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 478041.

Idź do sklepu internetowego

Nr kat. 478049 EFPM M10 12 V4A L245 VP V2A

GTIN / EAN 4013364105164, Nr taryfy celnej (EU): 85359000, Waga brutto: 318.10 g, Jednostka opakowaniowa: 25.00 unidad(es)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe


Rosca de conexión: M10 / M12
Material de la placa: INOX (V4A)
Material número: 1.4571 / 1.4404 / 1.4401
Material del eje: INOX
Corriente de cortocircuito (AC 50 Hz / DC): 3,3 kA
Norma: EN 62561-1

Producto DEHN
Tipo: EFPM M10 12 V4A L245 VP V2A
art. no.: 478049
o equivalente

Certyfikaty



Dane techniczne

Rosca de conexión M10 / M12
Material de la placa INOX (V4A)
Material número 1.4571 / 1.4404 / 1.4401
Material del eje INOX
Placa de conexión Ø 80 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 3,3 kA
Norma EN 62561-1
Art Nº 478 049 con certificación UL.

Produkt 478049 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 478049.

Idź do sklepu internetowego

Tipo M con arandela de estanqueidad adicional

Para evitar la penetración de agua a través del eje en la pared (probado con aire comprimido a 5 bares según EN 62561-5 y con agua a una presión de 1 bar). Idóneo para hormigón impermeable al agua.

1 Produkt

Nr kat. 478051 EFPM M10 12 V4A WS L245 VP STTZN

GTIN / EAN 4013364124448, Nr taryfy celnej (EU): 85359000, Waga brutto: 370.00 g, Jednostka opakowaniowa: 10.00 unidad(es)

Rysunki

Informacje dodatkowe


Rosca de conexión: M10 / M12
Material de la placa: INOX (V4A)
Material número: 1.4571 / 1.4404 / 1.4401
Material del eje: St/tZn
Corriente de cortocircuito (AC 50 Hz / DC): 3,7 kA
Material de la arandela de estanqueidad: PVC
Norma: EN 62561-1

Producto DEHN
Tipo: EFPM M10 12 V4A WS L245 VP STTZN
art. no.: 478051
o equivalente

Certyfikaty



Dane techniczne

Rosca de conexión M10 / M12
Material de la placa INOX (V4A)
Material número 1.4571 / 1.4404 / 1.4401
Material del eje St/tZn
Placa de conexión Ø 80 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 3,7 kA
Material de la arandela de estanqueidad PVC
Norma EN 62561-1

Produkt 478051 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 478051.

Idź do sklepu internetowego

Tipo M con borna MV de conexión multifunción

Para conductores redondos 8-10 mm, construcción que necesita de poco espacio en el encofrado.

1 Produkt

Nr kat. 478112 EFPM M10 12 V4A MVK8.10 STTZN

GTIN / EAN 4013364118140, Nr taryfy celnej (EU): 85359000, Waga brutto: 286.40 g, Jednostka opakowaniowa: 25.00 unidad(es)

Rysunki

Informacje dodatkowe


Rosca de conexión: M10 / M12
Material de la placa: INOX (V4A)
Material número: 1.4571 / 1.4404 / 1.4401
Material de la borna MV: St/tZn
Margen de apriete de borna redondo/redondo: 8-10 mm
Corriente de cortocircuito (AC 50 Hz / DC): 9,3 kA
Versión: con junta tórica y borna MV
Norma: EN 62561-1

Producto DEHN
Tipo: EFPM M10 12 V4A MVK8.10 STTZN
art. no.: 478112
o equivalente

Certyfikaty



Dane techniczne

Rosca de conexión M10 / M12
Material de la placa INOX (V4A)
Material número 1.4571 / 1.4404 / 1.4401
Material de la borna MV St/tZn
Margen de apriete de borna redondo/redondo 8-10 mm
Placa de conexión Ø 80 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 9,3 kA
Versión con junta tórica y borna MV
Norma EN 62561-1

Produkt 478112 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 478112.

Idź do sklepu internetowego

Tipo K

Con arandela de plástico y eje de conexión (I = 180 mm, Ø10 mm).

1 Produkt

Nr kat. 478200 EFPK M10 12 V4A L230 STTZN

GTIN / EAN 4013364035652, Nr taryfy celnej (EU): 85359000, Waga brutto: 278.20 g, Jednostka opakowaniowa: 25.00 unidad(es)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe


Rosca de conexión: M10 / M12
Material de la placa: INOX (V4A)
Material número: 1.4571 / 1.4404 / 1.4401
Material del eje: St/tZn
Corriente de cortocircuito (AC 50 Hz / DC): 6,5 kA
Norma: EN 62561-1

Producto DEHN
Tipo: EFPK M10 12 V4A L230 STTZN
art. no.: 478200
o equivalente

Certyfikaty



Dane techniczne

Rosca de conexión M10 / M12
Material de la placa INOX (V4A)
Material número 1.4571 / 1.4404 / 1.4401
Material del eje St/tZn
Placa de conexión Ø 46 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 6,5 kA
Norma EN 62561-1

Produkt 478200 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 478200.

Idź do sklepu internetowego
