DEHNguard 5 kA

Alta seguridad del dispositivo, mediante la monitorización del sistema "Thermo-Dynamik-Control"
Instalación sencilla también a posteriori gracias al formato estrecho (ancho de 18 / 36 mm)
Capacidad de derivación de corriente de rayo optimizada de 5 kA (I_n) / 15 kA (I_max) (8/20 µs) cada polo
Coordinado energéticamente dentro de la familia de productos de Red/Line
Indicación de funcionamiento / fallo mediante marca de color verde-rojo en la ventanilla de inspección
Resistente a vibración y choques según EN60068-2

DEHNguard TT 2P 5 275

1 Produkt

Nr kat. 900450 DG TT 2P 5 275

GTIN / EAN 4013364157989, Nr taryfy celnej (EU): 85363030, Waga brutto: 91.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Pliki CAD

Certificaciones: KEMA

Producto DEHN
Tipo: DG TT 2P 5 275
art. no.: 900450
o equivalente

Certyfikaty

Dane techniczne

DPS según DIN EN 61643-11 (VDE 0675-6-11):2013-01	Tipo 2
Máxima tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	5 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	20 kA
Corriente max. de descarga (8/20 µs) [L-N] (I_max )	15 kA
Corriente max. de descarga (8/20 µs) [N-PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 1.5 kV
Fusible previo máx.	MCB C 63 A
Certificaciones	KEMA

DPS según DIN EN 61643-11 (VDE 0675-6-11):2013-01	Tipo 2
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Suministro de energía	monofásico TT / TN
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Capacidad de apagado corriente consecutiva [N-PE] (I_fi )	100 A
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	5 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	20 kA
Corriente max. de descarga (8/20 µs) [L-N] (I_max )	15 kA
Corriente max. de descarga (8/20 µs) [N-PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 1.5 kV
Corriente del conductor de protección (I_PE )	≤ 5 µA
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Fusible previo máx.	MCB C 63 A
Resistencia a cortocircuito con máxima protección sobrecorriente AC lado de red (I_SCCR )	6 kA
Tensión TOV [L-N] – Características (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] – Características (U_T )	440 V / 120 min. – fallo de seguridad
Tensión TOV [N-PE] – Características (U_T )	1200 V / 200 ms – soportado
Temperatura de funcionamiento	-40 °C ... +80 °C
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (rígido / flexible) (min.)	0.75 mm²
Sección de conexión (rígido / flexible) (max.)	10 / 6 mm²
Montaje sobre	carril de fijación 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	1 módulo(s), DIN 43880
Certificaciones	KEMA

Produkt 900450 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900450.

Idź do sklepu internetowego

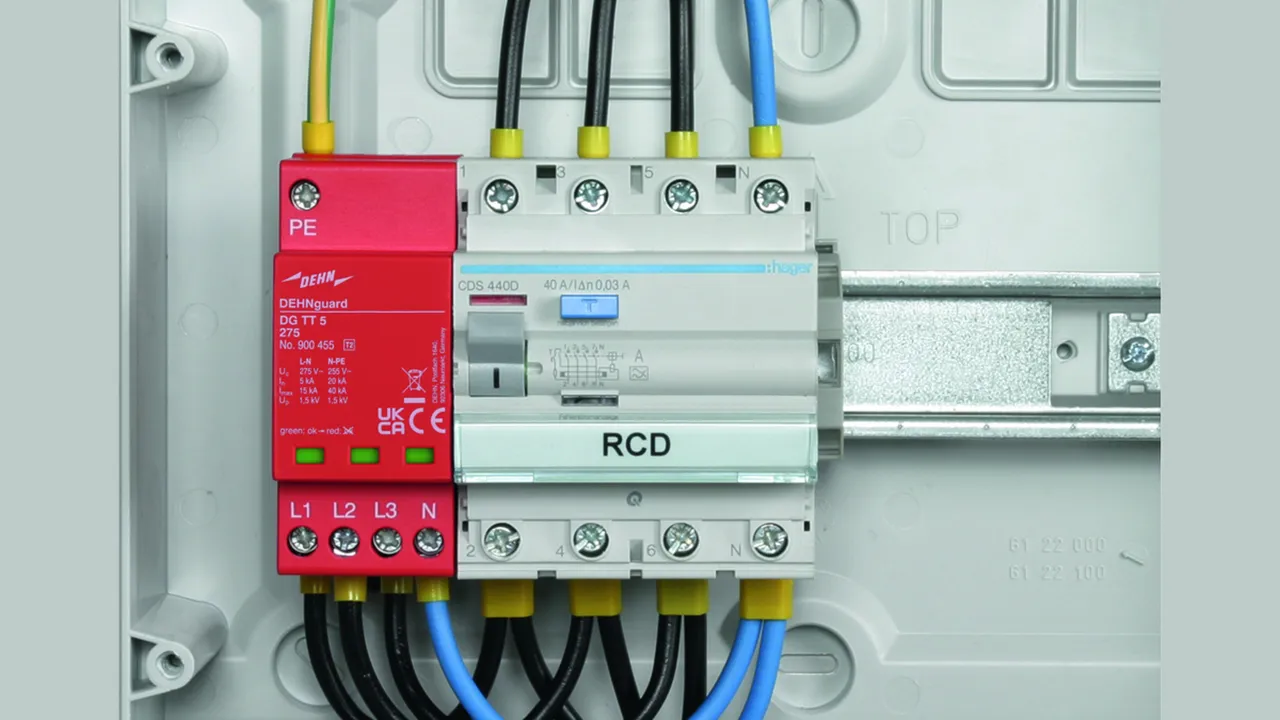

DEHNguard TT 5 275

1 Produkt

Nr kat. 900455 DG TT 5 275

GTIN / EAN 4013364157996, Nr taryfy celnej (EU): 85363030, Waga brutto: 164.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Pliki CAD

Certificaciones: KEMA

Producto DEHN
Tipo: DG TT 5 275
art. no.: 900455
o equivalente

Certyfikaty

Dane techniczne

DPS según DIN EN 61643-11 (VDE 0675-6-11):2013-01	Tipo 2
Máxima tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	5 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	20 kA
Corriente max. de descarga (8/20 µs) [L-N] (I_max )	15 kA
Corriente max. de descarga (8/20 µs) [N-PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 1.5 kV
Fusible previo máx.	MCB C 63 A
Certificaciones	KEMA

DPS según DIN EN 61643-11 (VDE 0675-6-11):2013-01	Tipo 2
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Suministro de energía	trifásico TT / TN
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Capacidad de apagado corriente consecutiva [N-PE] (I_fi )	100 A
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	5 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	20 kA
Corriente max. de descarga (8/20 µs) [L-N] (I_max )	15 kA
Corriente max. de descarga (8/20 µs) [N-PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 1.5 kV
Corriente del conductor de protección (I_PE )	≤ 5 µA
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Fusible previo máx.	MCB C 63 A
Resistencia a cortocircuito con máxima protección sobrecorriente AC lado de red (I_SCCR )	6 kA
Tensión TOV [L-N] – Características (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] – Características (U_T )	440 V / 120 min. – fallo de seguridad
Tensión TOV [N-PE] – Características (U_T )	1200 V / 200 ms – soportado
Temperatura de funcionamiento	-40 °C ... +80 °C
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (rígido / flexible) (min.)	0.75 mm²
Sección de conexión (rígido / flexible) (max.)	10 / 6 mm²
Montaje sobre	carril de fijación 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	2 módulo(s), DIN 43880
Certificaciones	KEMA

Produkt 900455 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900455.

Idź do sklepu internetowego

DEHNguard TT 2P 5 275 NL

Descargador de sobretensiones compacto para los sistemas monofásicos TT y TN-S (circuito 1+1)

1 Produkt

Nr kat. 900458 DG TT 2P 5 275 NL

GTIN / EAN 4013364320574, Nr taryfy celnej (EU): 85363030, Waga brutto: 90.68 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Producto DEHN
Tipo: DG TT 2P 5 275 NL
art. no.: 900458
o equivalente

Certyfikaty

Dane techniczne

DPS según DIN EN 61643-11 (VDE 0675-6-11):2013-01	Tipo 2
Máxima tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	5 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	20 kA
Corriente max. de descarga (8/20 µs) [L-N] (I_max )	15 kA
Corriente max. de descarga (8/20 µs) [N-PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 1,5 kV
Fusible previo máx.	MCB C 63 A

DPS según DIN EN 61643-11 (VDE 0675-6-11):2013-01	Tipo 2
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Suministro de energía	sistema monofásico TT/TN
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Capacidad de apagado corriente consecutiva [N-PE] (I_fi )	100 A
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	5 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	20 kA
Corriente max. de descarga (8/20 µs) [L-N] (I_max )	15 kA
Corriente max. de descarga (8/20 µs) [N-PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 1,5 kV
Corriente del conductor de protección (I_PE )	≤ 5 µA
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Fusible previo máx.	MCB C 63 A
Resistencia a cortocircuito con máxima protección sobrecorriente AC lado de red (I_SCCR )	6 kA
Tensión TOV [L-N] – Características (U_T )	440 V / 120 min. – fallo de seguridad
Tensión TOV [N-PE] – Características (U_T )	1200 V / 200 ms. – soportado
Temperatura de funcionamiento	-40 °C ... +80 °C
Estado operativo / defectuoso	verde/rojo
Número de puertos	1
Sección de conexión (rígido / flexible) (min.)	0,75 mm²
Sección de conexión (rígido / flexible) (max.)	10 mm² / 6 mm²
Montaje sobre	35 mm carril DIN según la EN 60715
Material de la carcasa	termoplástico de color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	1 módulo(s), DIN 43880

Produkt 900458 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900458.

Idź do sklepu internetowego

DEHNguard TT 5 275 NL

Descargador de sobretensiones compacto para los sistemas TT y TN-S (circuito 3+1)

1 Produkt

Nr kat. 900459 DG TT 5 275 NL

GTIN / EAN 4013364320581, Nr taryfy celnej (EU): 85363030, Waga brutto: 163.06 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Producto DEHN
Tipo: DG TT 5 275 NL
art. no.: 900459
o equivalente

Certyfikaty

Dane techniczne

DPS según DIN EN 61643-11 (VDE 0675-6-11):2013-01	Tipo 2
Máxima tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	5 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	20 kA
Corriente max. de descarga (8/20 µs) [L-N] (I_max )	15 kA
Corriente max. de descarga (8/20 µs) [N-PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 1,5 kV
Fusible previo máx.	MCB C 63 A

DPS según DIN EN 61643-11 (VDE 0675-6-11):2013-01	Tipo 2
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Suministro de energía	sistema trifásico TT/TN
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Capacidad de apagado corriente consecutiva [N-PE] (I_fi )	100 A
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	5 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	20 kA
Corriente max. de descarga (8/20 µs) [L-N] (I_max )	15 kA
Corriente max. de descarga (8/20 µs) [N-PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 1,5 kV
Corriente del conductor de protección (I_PE )	≤ 5 µA
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Fusible previo máx.	MCB C 63 A
Resistencia a cortocircuito con máxima protección sobrecorriente AC lado de red (I_SCCR )	6 kA
Tensión TOV [L-N] – Características (U_T )	440 V / 120 min. – fallo de seguridad
Tensión TOV [N-PE] – Características (U_T )	1200 V / 200 ms. – soportado
Temperatura de funcionamiento	-40 °C ... +80 °C
Estado operativo / defectuoso	verde/rojo
Número de puertos	1
Sección de conexión (rígido / flexible) (min.)	0,75 mm²
Sección de conexión (rígido / flexible) (max.)	10 mm² / 6 mm²
Montaje sobre	35 mm carril DIN según la EN 60715
Material de la carcasa	termoplástico de color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	2 módulo(s), DIN 43880

Produkt 900459 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900459.

Idź do sklepu internetowego

Wyniki wyszukiwania produktów (0)

Wyniki wyszukiwania zawartości (0)

DEHNguard 5 kA

DEHNguard TT 2P 5 275

Nr kat. 900450 DG TT 2P 5 275

Produkt 900450 został dodany do notatnika.

Do koszyka dodano produkt 900450.

DEHNguard TT 5 275

Nr kat. 900455 DG TT 5 275

Produkt 900455 został dodany do notatnika.

Do koszyka dodano produkt 900455.

DEHNguard TT 2P 5 275 NL

Nr kat. 900458 DG TT 2P 5 275 NL

Produkt 900458 został dodany do notatnika.

Do koszyka dodano produkt 900458.

DEHNguard TT 5 275 NL

Nr kat. 900459 DG TT 5 275 NL

Produkt 900459 został dodany do notatnika.

Do koszyka dodano produkt 900459.

DEHNguard 5 kA

DEHNguard TT 2P 5 275

Nr kat. 900450 DG TT 2P 5 275

Nie masz uprawnień, by pobrać 900450.stp

Nie masz uprawnień, by pobrać 900450.igs

Nie masz uprawnień, by pobrać 900450.jt

Nie masz uprawnień, by pobrać 900450.dwg

Nie masz uprawnień, by pobrać 900450m_E.dxf

Produkt 900450 został dodany do notatnika.

Do koszyka dodano produkt 900450.

DEHNguard TT 5 275

Nr kat. 900455 DG TT 5 275

Nie masz uprawnień, by pobrać 900455.stp

Nie masz uprawnień, by pobrać 900455.igs

Nie masz uprawnień, by pobrać 900455.jt

Nie masz uprawnień, by pobrać 900455.dwg

Nie masz uprawnień, by pobrać 900455m_E.dxf

Produkt 900455 został dodany do notatnika.

Do koszyka dodano produkt 900455.

DEHNguard TT 2P 5 275 NL

Nr kat. 900458 DG TT 2P 5 275 NL

Produkt 900458 został dodany do notatnika.

Do koszyka dodano produkt 900458.

DEHNguard TT 5 275 NL

Nr kat. 900459 DG TT 5 275 NL

Produkt 900459 został dodany do notatnika.

Do koszyka dodano produkt 900459.
