Nr kat. 377005 AL ZF B11.11 B5.2 6.5 L81 AL

GTIN / EAN 4013364024908, Nr taryfy celnej (EU): 85359000, Waga brutto: 23.90 g, Jednostka opakowaniowa: 50.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Brida de conexión con orificio cuadrado Al
Bridas de conexión

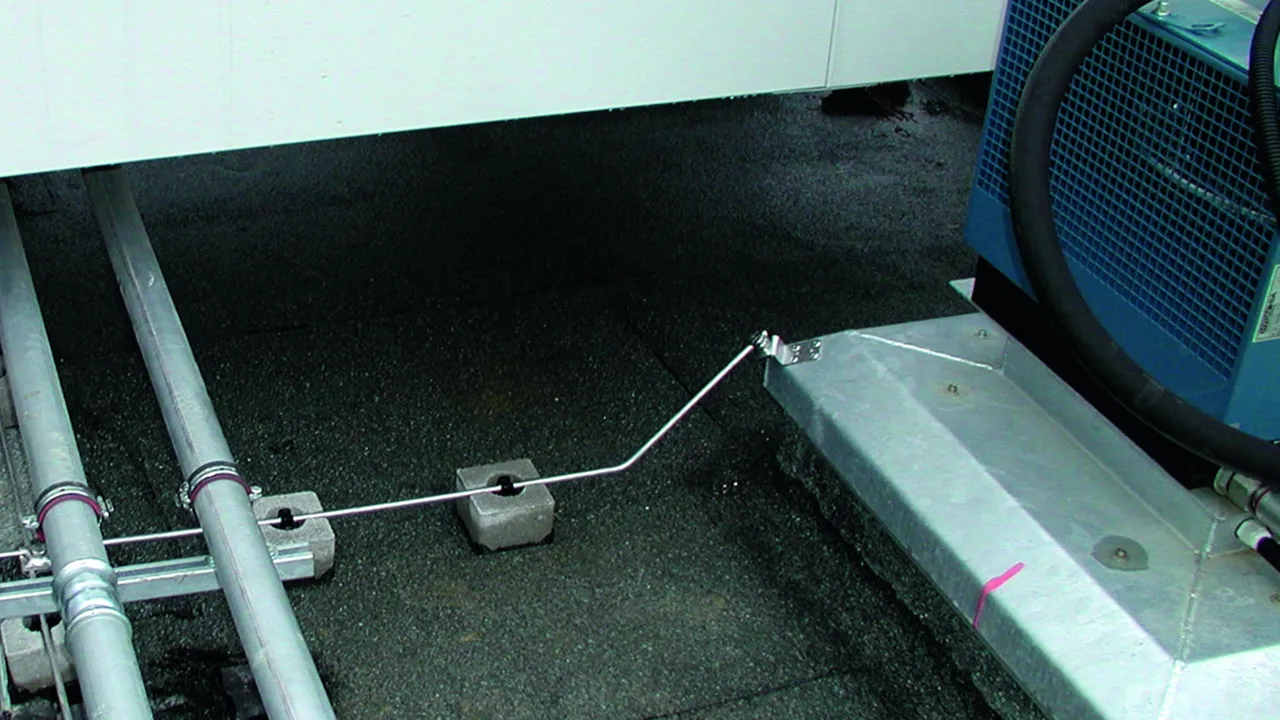

para conectar con revestimientos metálicos
a través de remaches de ciego o tornillos
con hueco 11x11 mm (p.ej. para conectores borna-tornillo),
conexión longitudinal y transversal
Material de la brida: Al
Fijación: [4x] Ø5,2 / [2x] Ø6,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: AL ZF B11.11 B5.2 6.5 L81 AL
art. no.: 377005
o equivalente

Certyfikaty

Dane techniczne

Material de la brida	Al
Fijación	[4x] Ø5,2 / [2x] Ø6,5 mm
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material de la brida	Al
Espesor del material (t1)	3 mm
Fijación	[4x] Ø5,2 / [2x] Ø6,5 mm
Sujeción	remaches ciegos o tornillos perforadores
Aplicación	según EN 62305-3 parte 1 deben usarse para la conexión con espesor de material ≥ 0,5mm 4 remaches Ø5mm, 2 remaches Ø6mm o con espesor de material ≥ 2mm 2 tornillos para chapa de metal Ø6,3mm en INOX
Conexión	longitudinal / transversal
Conexión con	orificio cuadrado 11x11 mm (conector KS borma-tornillo)
Capacidad de derivar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Produkt 377005 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 377005.

Idź do sklepu internetowego

Nr kat. 377017 AL ZF B11.11 B5.2 6.5 L81 CU

GTIN / EAN 4013364024915, Nr taryfy celnej (EU): 85359000, Waga brutto: 51.20 g, Jednostka opakowaniowa: 50.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Brida de conexión con orificio cuadrado Cu
Bridas de conexión
para conectar con revestimientos metálicos
a través de remaches de ciego o tornillos
con hueco 11x11 mm (p.ej. para conectores borna-tornillo),
conexión longitudinal y transversal
Material de la brida: Cu
Fijación: [4x] Ø5,2 / [2x] Ø6,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: AL ZF B11.11 B5.2 6.5 L81 CU
art. no.: 377017
o equivalente

Certyfikaty

Dane techniczne

Material de la brida	Cu
Fijación	[4x] Ø5,2 / [2x] Ø6,5 mm
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material de la brida	Cu
Espesor del material (t1)	2 mm
Fijación	[4x] Ø5,2 / [2x] Ø6,5 mm
Sujeción	remaches ciegos o tornillos perforadores
Aplicación	según EN 62305-3 parte 1 deben usarse para la conexión con espesor de material ≥ 0,5mm 4 remaches Ø5mm, 2 remaches Ø6mm o con espesor de material ≥ 2mm 2 tornillos para chapa de metal Ø6,3mm en INOX
Conexión	longitudinal / transversal
Conexión con	orificio cuadrado 11x11 mm (conector KS borma-tornillo)
Capacidad de derivar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Produkt 377017 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 377017.

Idź do sklepu internetowego

Nr kat. 377009 AL ZF B11.11 B5.2 6.5 L81 V2A

GTIN / EAN 4013364119284, Nr taryfy celnej (EU): 85359000, Waga brutto: 54.10 g, Jednostka opakowaniowa: 50.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Brida de conexión con orificio cuadrado INOX
Bridas de conexión
para conectar con revestimientos metálicos
a través de remaches de ciego o tornillos
con hueco 11x11 mm (p.ej. para conectores borna-tornillo),
conexión longitudinal y transversal
Material de la brida: NIRO
Fijación: [4x] Ø5,2 / [2x] Ø6,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: AL ZF B11.11 B5.2 6.5 L81 V2A
art. no.: 377009
o equivalente

Certyfikaty

Dane techniczne

Material de la brida	NIRO
Fijación	[4x] Ø5,2 / [2x] Ø6,5 mm
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material de la brida	NIRO
Espesor del material (t1)	2,5 mm
Fijación	[4x] Ø5,2 / [2x] Ø6,5 mm
Sujeción	remaches ciegos o tornillos perforadores
Aplicación	según EN 62305-3 parte 1 deben usarse para la conexión con espesor de material ≥ 0,5mm 4 remaches Ø5mm, 2 remaches Ø6mm o con espesor de material ≥ 2mm 2 tornillos para chapa de metal Ø6,3mm en INOX
Conexión	longitudinal / transversal
Conexión con	orificio cuadrado 11x11 mm (conector KS borma-tornillo)
Capacidad de derivar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Produkt 377009 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 377009.

Idź do sklepu internetowego

Nr kat. 377100 AL ZF KB 6.10STTZN B5.2 6.5 L81 AL

GTIN / EAN 4013364078604, Nr taryfy celnej (EU): 85359000, Waga brutto: 76.00 g, Jednostka opakowaniowa: 50.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Material de la brida: Al
Fijación: [4x] Ø5,2 / [2x] Ø6,5 mm
Material del caballete: St/tZn
Tornillo: M10 x 30 mm
Margen de apriete Rd: 6-10 mm
Norma: EN 62561-1

Producto DEHN
Tipo: AL ZF KB 6.10STTZN B5.2 6.5 L81 AL
art. no.: 377100
o equivalente

Certyfikaty

Dane techniczne

Material de la brida	Al
Fijación	[4x] Ø5,2 / [2x] Ø6,5 mm
Material del caballete	St/tZn
Margen de apriete Rd	6-10 mm
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material de la brida	Al
Espesor del material (t1)	3 mm
Fijación	[4x] Ø5,2 / [2x] Ø6,5 mm
Sujeción	remaches ciegos o tornillos perforadores
Aplicación	según EN 62305-3 parte 1 deben usarse para la conexión con espesor de material ≥ 0,5mm 4 remaches Ø5mm, 2 remaches Ø6mm o con espesor de material ≥ 2mm 2 tornillos para chapa de metal Ø6,3mm en INOX
Material del caballete	St/tZn
Tornillo	e M10 x 30 mm
Material del tornillo/de la tuerca	INOX
Conexión	longitudinal / transversal
Conexión con	caballete de sujeción
Margen de apriete Rd	6-10 mm
Capacidad de derivar corrientes de rayo (10/350 µs)	& *⁾
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Produkt 377100 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 377100.

Idź do sklepu internetowego

Nr kat. 377200 AL ZF DUL 6.10 B5.2 6.5 L81 AL

GTIN / EAN 4013364136465, Nr taryfy celnej (EU): 85359000, Waga brutto: 72.40 g, Jednostka opakowaniowa: 50.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Material de la brida: Al
Fijación: [4x] Ø5,2 / [2x] Ø6,5 mm
Material del caballete doble: Al
Tornillo: M10 x 30 mm
Margen de apriete Rd: 8-10 mm
Norma: EN 62561-1

Producto DEHN
Tipo: AL ZF DUL 6.10 B5.2 6.5 L81 AL
art. no.: 377200
o equivalente

Certyfikaty

Dane techniczne

Material de la brida	Al
Fijación	[4x] Ø5,2 / [2x] Ø6,5 mm
Material del caballete doble	Al
Margen de apriete Rd	8-10 mm
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material de la brida	Al
Espesor del material (t1)	3 mm
Fijación	[4x] Ø5,2 / [2x] Ø6,5 mm
Sujeción	remaches ciegos o tornillos perforadores
Aplicación	según EN 62305-3 parte 1 deben usarse para la conexión con espesor de material ≥ 0,5mm 4 remaches Ø5mm, 2 remaches Ø6mm o con espesor de material ≥ 2mm 2 tornillos para chapa de metal Ø6,3mm en INOX
Material del caballete doble	Al
Tornillo	e M10 x 30 mm
Material del tornillo/de la tuerca	INOX
Conexión	longitudinal / transversal
Conexión con	caballete doble
Margen de apriete Rd	8-10 mm
Capacidad de derivar corrientes de rayo (10/350 µs)	& *⁾
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Produkt 377200 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 377200.

Idź do sklepu internetowego

Nr kat. 377201 AL ZF DUL 6.10 B5.2 6.5 L81 STTZN

GTIN / EAN 4013364525122, Nr taryfy celnej (EU): 85359000, Waga brutto: 117.50 g, Jednostka opakowaniowa: 50.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Brida de conexión con caballete de sujeción doble de St/tZn
Bridas de conexión para conexión de revestimientos
metálicos a través de remaches
ciegos o tornillos
Con caballete de sujeción doble para conductor redondo de 8-10 mm
Material de la brida: St/tZn
Fijación: [4x] Ø5,2 / [2x] Ø6,5 mm
Material del caballete doble: St/tZn
Tornillo: M10 x 30 mm
Margen de apriete Rd: 8-10 mm
Norma: EN 62561-1

Producto DEHN
Tipo: AL ZF DUL 6.10 B5.2 6.5 L81 STTZN
art. no.: 377201
o equivalente

Certyfikaty

Dane techniczne

Material de la brida	St/tZn
Fijación	[4x] Ø5,2 / [2x] Ø6,5 mm
Material del caballete doble	St/tZn
Margen de apriete Rd	8-10 mm
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material de la brida	St/tZn
Espesor del material (t1)	3 mm
Fijación	[4x] Ø5,2 / [2x] Ø6,5 mm
Sujeción	remaches ciegos o tornillos perforadores
Aplicación	según EN 62305-3 parte 1 deben usarse para la conexión con espesor de material ≥ 0,5mm 4 remaches Ø5mm, 2 remaches Ø6mm o con espesor de material ≥ 2mm 2 tornillos para chapa de metal Ø6,3mm en INOX
Material del caballete doble	St/tZn
Tornillo	e M10 x 30 mm
Material del tornillo/de la tuerca	St/tZn
Conexión	longitudinal / transversal
Conexión con	caballete doble
Margen de apriete Rd	8-10 mm
Capacidad de derivar corrientes de rayo (10/350 µs)	& *⁾
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Produkt 377201 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 377201.

Idź do sklepu internetowego

Nr kat. 377209 AL ZF DUL 6.10 B5.2 6.5 L81 V2A

GTIN / EAN 4013364525139, Nr taryfy celnej (EU): 85359000, Waga brutto: 111.65 g, Jednostka opakowaniowa: 50.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Brida de conexión con caballete de sujeción doble de INOX
Bridas de conexión para conexión de revestimientos
metálicos a través de remaches
ciegos o tornillos
Con caballete de sujeción doble para conductor redondo de 8-10 mm
Material de la brida: INOX
Fijación: [4x] Ø5,2 / [2x] Ø6,5 mm
Material del caballete doble: INOX
Tornillo: M10 x 30 mm
Margen de apriete Rd: 8-10 mm
Norma: EN 62561-1

Producto DEHN
Tipo: AL ZF DUL 6.10 B5.2 6.5 L81 V2A
art. no.: 377209
o equivalente

Certyfikaty

Dane techniczne

Material de la brida	INOX
Fijación	[4x] Ø5,2 / [2x] Ø6,5 mm
Material del caballete doble	INOX
Margen de apriete Rd	8-10 mm
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material de la brida	INOX
Espesor del material (t1)	3 mm
Fijación	[4x] Ø5,2 / [2x] Ø6,5 mm
Sujeción	remaches ciegos o tornillos perforadores
Aplicación	según EN 62305-3 parte 1 deben usarse para la conexión con espesor de material ≥ 0,5mm 4 remaches Ø5mm, 2 remaches Ø6mm o con espesor de material ≥ 2mm 2 tornillos para chapa de metal Ø6,3mm en INOX
Material del caballete doble	INOX
Tornillo	e M10 x 30 mm
Material del tornillo/de la tuerca	INOX
Conexión	longitudinal / transversal
Conexión con	caballete doble
Margen de apriete Rd	8-10 mm
Capacidad de derivar corrientes de rayo (10/350 µs)	& *⁾
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Produkt 377209 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 377209.

Idź do sklepu internetowego

Wyniki wyszukiwania produktów (0)

Wyniki wyszukiwania zawartości (0)

Bridas de conexión

Con orificio cuadrado

Nr kat. 377005 AL ZF B11.11 B5.2 6.5 L81 AL

Produkt 377005 został dodany do notatnika.

Do koszyka dodano produkt 377005.

Nr kat. 377017 AL ZF B11.11 B5.2 6.5 L81 CU

Produkt 377017 został dodany do notatnika.

Do koszyka dodano produkt 377017.

Nr kat. 377009 AL ZF B11.11 B5.2 6.5 L81 V2A

Produkt 377009 został dodany do notatnika.

Do koszyka dodano produkt 377009.

Con caballete de sujeción

Nr kat. 377100 AL ZF KB 6.10STTZN B5.2 6.5 L81 AL

Produkt 377100 został dodany do notatnika.

Do koszyka dodano produkt 377100.

Con caballete doble

Nr kat. 377200 AL ZF DUL 6.10 B5.2 6.5 L81 AL

Produkt 377200 został dodany do notatnika.

Do koszyka dodano produkt 377200.

Nr kat. 377201 AL ZF DUL 6.10 B5.2 6.5 L81 STTZN

Produkt 377201 został dodany do notatnika.

Do koszyka dodano produkt 377201.

Nr kat. 377209 AL ZF DUL 6.10 B5.2 6.5 L81 V2A

Produkt 377209 został dodany do notatnika.

Do koszyka dodano produkt 377209.

Bridas de conexión

Con orificio cuadrado

Nr kat. 377005 AL ZF B11.11 B5.2 6.5 L81 AL

Nie masz uprawnień, by pobrać 377005.stp

Nie masz uprawnień, by pobrać 377005.igs

Nie masz uprawnień, by pobrać 377005.jt

Nie masz uprawnień, by pobrać 377005.dwg

Nie masz uprawnień, by pobrać 377005_377009_377017m_D_Variante.dxf

Produkt 377005 został dodany do notatnika.

Do koszyka dodano produkt 377005.

Nr kat. 377017 AL ZF B11.11 B5.2 6.5 L81 CU

Nie masz uprawnień, by pobrać 377017.stp

Nie masz uprawnień, by pobrać 377017.igs

Nie masz uprawnień, by pobrać 377017.jt

Nie masz uprawnień, by pobrać 377017.dwg

Nie masz uprawnień, by pobrać 377005_377009_377017m_D_Variante.dxf

Produkt 377017 został dodany do notatnika.

Do koszyka dodano produkt 377017.

Nr kat. 377009 AL ZF B11.11 B5.2 6.5 L81 V2A

Nie masz uprawnień, by pobrać 377009.stp

Nie masz uprawnień, by pobrać 377009.igs

Nie masz uprawnień, by pobrać 377009.jt

Nie masz uprawnień, by pobrać 377009.dwg

Nie masz uprawnień, by pobrać 377005_377009_377017m_D_Variante.dxf

Produkt 377009 został dodany do notatnika.

Do koszyka dodano produkt 377009.

Con caballete de sujeción

Nr kat. 377100 AL ZF KB 6.10STTZN B5.2 6.5 L81 AL

Nie masz uprawnień, by pobrać 377100_377109_377117.stp

Nie masz uprawnień, by pobrać 377100_377109_377117.igs

Nie masz uprawnień, by pobrać 377100_377109_377117.jt

Nie masz uprawnień, by pobrać 377100_377109_377117.dwg

Nie masz uprawnień, by pobrać 377100_377109_377117m_D.dxf

Produkt 377100 został dodany do notatnika.

Do koszyka dodano produkt 377100.

Con caballete doble

Nr kat. 377200 AL ZF DUL 6.10 B5.2 6.5 L81 AL

Nie masz uprawnień, by pobrać 377200_377201_377209.stp

Nie masz uprawnień, by pobrać 377200_377201_377209.igs

Nie masz uprawnień, by pobrać 377200_377201_377209.jt

Nie masz uprawnień, by pobrać 377200_377201_377209.dwg

Nie masz uprawnień, by pobrać 377200_377201_377209m_D.dxf

Produkt 377200 został dodany do notatnika.

Do koszyka dodano produkt 377200.

Nr kat. 377201 AL ZF DUL 6.10 B5.2 6.5 L81 STTZN

Nie masz uprawnień, by pobrać 377200_377201_377209.jt

Nie masz uprawnień, by pobrać 377200_377201_377209.igs

Nie masz uprawnień, by pobrać 377200_377201_377209.jt

Nie masz uprawnień, by pobrać 377200_377201_377209.dwg

Nie masz uprawnień, by pobrać 377200_377201_377209m_D.dxf

Produkt 377201 został dodany do notatnika.

Do koszyka dodano produkt 377201.

Nr kat. 377209 AL ZF DUL 6.10 B5.2 6.5 L81 V2A

Nie masz uprawnień, by pobrać 377200_377201_377209.stp

Nie masz uprawnień, by pobrać 377200_377201_377209.igs

Nie masz uprawnień, by pobrać 377200_377201_377209.jt

Nie masz uprawnień, by pobrać 377200_377201_377209.dwg

Nie masz uprawnień, by pobrać 377200_377201_377209m_D.dxf

Produkt 377209 został dodany do notatnika.

Do koszyka dodano produkt 377209.
