Elementos de conexión para el cable HVI long

Kit de conexión para HVI long Ø20 mm para el tendido interior en el tubo

Elementos de conexión como pieza de cabeza del cable HVI long en ambos los lados, para realización del terminal del cable en el tubo autosoportado (elemento terminal) y elemento de conexión para conectar con otras partes de la protección externa contra rayos o con instalaciones de tierra (incluye dos tubos termorretráctiles).

Estos elementos de conexión pueden utilizarse con tubos autosoportados HVI long.

1 Produkt

Nr kat. 819145 HVI LO ASS RIV KF 20 V2A

GTIN / EAN 4013364152533, Nr taryfy celnej (EU): 85359000, Waga brutto: 348.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Kit de conexión para el cable HVI long D 20mm
para su tendido en el interior de tubos, INOX
Elementos de conexión para terminar el cable HVI long
en ambos lados
Material : INOX
Conexión: perno Ø10 mm, L 50 mm
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: HVI LO ASS RIV KF 20 V2A
art. no.: 819145
o equivalente

Certyfikaty



Dane techniczne

Material INOX
Conexión perno Ø10 mm, L 50 mm
Diámetro Ø del elemento de conexión 23 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819145 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819145.

Idź do sklepu internetowego

Kit de conexión para el cable HVI long Ø20 mm para el tendido exterior al tubo

Elementos de conexión como pieza de cabeza del cable HVI long en ambos lados, para realización del terminal del cable en el exterior del tubo autosoportado (elemento terminal para placa de conexión) y elemento de conexión para conectar con otras partes de la protección externa contra rayos o con instalaciones de tierra (incluye dos tubos termorretráctiles).

Estos elementos de conexión solo pueden utilizarse con el set de fijación (ref. 819 294) en el caso de los tubos autosoportados HVI long.

1 Produkt

Nr kat. 819146 HVI LO ASS RAV KF 20 V2A

GTIN / EAN 4013364152540, Nr taryfy celnej (EU): 85359000, Waga brutto: 380.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Kit de conexión para el cable HVI long D 20mm
para su tendido al exterior del tubo, INOX
Elementos de conexión para terminar el cable HVI long
en ambos lados
Material : INOX
Conexión: perno Ø10 mm, L 50 mm
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: HVI LO ASS RAV KF 20 V2A
art. no.: 819146
o equivalente



Dane techniczne

Material INOX
Conexión perno Ø10 mm, L 50 mm
Diámetro Ø del elemento de conexión 23 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819146 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819146.

Idź do sklepu internetowego

Elemento de conexión (terminal) para el cable HVI long Ø20 mm para el tendido exterior al tubo

Elemento de conexión como pieza de cabeza del cable HVI long para realización del terminal del cable exterior al tubo de soporte (elemento terminal para placa de conexión, incl. un tubo termorretráctil).

1 Produkt

Nr kat. 819197 AEA KO KF HVI 20 SW V2A

GTIN / EAN 4013364222236, Nr taryfy celnej (EU): 85359000, Waga brutto: 195.98 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Elemento de conexión (terminal) para terminar el cable HVI long
Elemento de conexión para terminar el cable HVI long
realizando el terminal del cable al exterior del tubo autosoportado
(terminal para la placa de conexión, incl. un tubo termorretráctil).
Material : INOX
Conexión: rosca M12
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: AEA KO KF HVI 20 SW V2A
art. no.: 819197
o equivalente

Certyfikaty



Dane techniczne

Material INOX
Conexión rosca M12
Diámetro Ø del elemento de conexión 23 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819197 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819197.

Idź do sklepu internetowego

Elemento de conexión para el cable HVI long Ø20 mm

Elemento de conexión como pieza de cabeza del cable HVI long para realización del terminal del cable con otras partes de la protección externa contra rayos o con instalaciones de tierra (incl. un tubo termorretráctil).

1 Produkt

Nr kat. 819199 AE BO10 KF HVI 20 SW V2A

GTIN / EAN 4013364222274, Nr taryfy celnej (EU): 85359000, Waga brutto: 196.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Elemento de conexión para terminar el cable HVI long, D 20mm
Elemento de conexión para terminar el cable HVI long
realizando el terminal del cable para otras partes de la
protección externa contra rayos o la instalación de toma de tierra.
(incl. un tubo termorretráctil).
Material : INOX
Conexión: perno Ø10 mm, L 50 mm
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: AE BO10 KF HVI 20 SW V2A
art. no.: 819199
o equivalente

Certyfikaty



Dane techniczne

Material INOX
Conexión perno Ø10 mm, L 50 mm
Diámetro Ø del elemento de conexión 23 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819199 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819199.

Idź do sklepu internetowego

Kit de conexión para el cable HVI long Ø23 mm para el tendido interior en el tubo

Elementos de conexión como pieza de cabeza del cable HVI long en ambos lados, para realización de la conexión terminal del cable en el tubo autosoportado (elemento terminal) y elemento de conexión para conectar con otras partes de la protección externa contra rayos o con la instalación de tierra (incluye cuatro tubos termorretráctiles, 2 negros y 2 grises).

Estos elementos de conexión pueden utilizarse con tubos autosoportados HVI long.

1 Produkt

Nr kat. 819147 HVI LO ASS RIV KF 23 V2A

GTIN / EAN 4013364152557, Nr taryfy celnej (EU): 85359000, Waga brutto: 360.01 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Elemento de conexión para terminar el cable HVI long, D 23mm
para el tendido interior en el tubo, INOX
Elementos de conexión para terminar el cable HVI long
en ambos lados; para realizar el terminal del cable
en el tubo autosoportado (terminal) y elemento de conexión
para otras partes de la protección externa contra rayos
o la instalación de toma de tierra (incl. cuatro tubos
termorretráctiles 2x de color negro, 2x de color gris).
Material : INOX
Conexión: perno Ø10 mm, L 50 mm
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: HVI LO ASS RIV KF 23 V2A
art. no.: 819147
o equivalente

Certyfikaty



Dane techniczne

Material INOX
Conexión perno Ø10 mm, L 50 mm
Diámetro Ø del elemento de conexión 23 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819147 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819147.

Idź do sklepu internetowego

Kit de conexión para el cable HVI long Ø23 mm para el tendido exterior al tubo

Elementos de conexión como pieza de cabeza del cable HVI long en ambos lados, para realización de la conexión terminal del cable en el exterior del tubo autosoportado (elemento terminal para placa de conexión) y elemento de conexión para conectar con otras partes de la protección externa contra rayos o con la instalación de tierra (incluye cuatro tubos termorretráctiles, 2 negros y 2 grises).
Estos elementos de conexión solo pueden utilizarse con el set de fijación (ref. 819 294) y en el caso de los tubos autosoportados HVI long.

1 Produkt

Nr kat. 819148 HVI LO ASS RAV KF 23 V2A

GTIN / EAN 4013364152564, Nr taryfy celnej (EU): 85359000, Waga brutto: 388.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Kit de conexión para el cable HVI long, D 23 mm
para el tendido al exterior del tubo, INOX
Elementos de conexión para terminar
el cable HVI long en ambos lados;
para realizar el terminal del cable al exterior del tubo
autosoportado (terminal para la placa de conexión)
y elemento de conexión para otras partes de la protección
externa contra rayos o la instalación de toma de tierra
(incl. cuatro tubos termoretráctiles, 2x de color negro,
2x de color gris)
Material : INOX
Conexión: perno Ø10 mm, L 50 mm
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: HVI LO ASS RAV KF 23 V2A
art. no.: 819148
o equivalente

Certyfikaty



Dane techniczne

Material INOX
Conexión perno Ø10 mm, L 50 mm
Diámetro Ø del elemento de conexión 23 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819148 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819148.

Idź do sklepu internetowego

Elemento de conexión (terminal) para el cable HVI long Ø23 mm para el tendido exterior al tubo

Elemento de conexión como pieza de cabeza del cable HVI long al crear la conexión terminal del cable en el exterior del tubo autosoportado (pieza de cabeza para placa de conexión; incluye dos tubos termorretráctiles, 1 negro, 1 gris).

1 Produkt

Nr kat. 819196 AEA KO KF HVI 23 GR V2A

GTIN / EAN 4013364222229, Nr taryfy celnej (EU): 85359000, Waga brutto: 195.50 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Elemento de conexión (terminal), D 23 mm,
para el tendido al exterior del tubo, INOX
Elemento de conexión para terminar el cable HVI long
realizando el terminal del cable en el exterior del
tubo autosoportado (terminal para la placa de conexión,
incl. dos tubos termoretráctiles).
Material : INOX
Conexión: rosca M12
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: AEA KO KF HVI 23 GR V2A
art. no.: 819196
o equivalente

Certyfikaty



Dane techniczne

Material INOX
Conexión rosca M12
Diámetro Ø del elemento de conexión 23 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819196 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819196.

Idź do sklepu internetowego

Elemento de conexión para el cable HVI long Ø23 mm

Elemento de conexión como pieza de cabeza del cable HVI long al crear la conexión terminal del cable para otras partes de la protección externa contra rayos o de la instalación de tierra (incluye dos tubos termorretráctiles, 1 negro y 1 gris).

1 Produkt

Nr kat. 819198 AE BO10 KF HVI 23 GR V2A

GTIN / EAN 4013364222250, Nr taryfy celnej (EU): 85359000, Waga brutto: 202.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Elemento de conexión para el cable HVI long, D 23 mm, INOX
Elemento de conexión para terminar el cable HVI long
realizando el terminal del cable para otras partes
de la protección externa contra rayos o la instalación
de toma de tierra (incl. dos tubos termorrectráctiles).
Material : INOX
Conexión: perno Ø10 mm, L 50 mm
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: AE BO10 KF HVI 23 GR V2A
art. no.: 819198
o equivalente

Certyfikaty



Dane techniczne

Material INOX
Conexión perno Ø10 mm, L 50 mm
Diámetro Ø del elemento de conexión 23 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819198 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819198.

Idź do sklepu internetowego

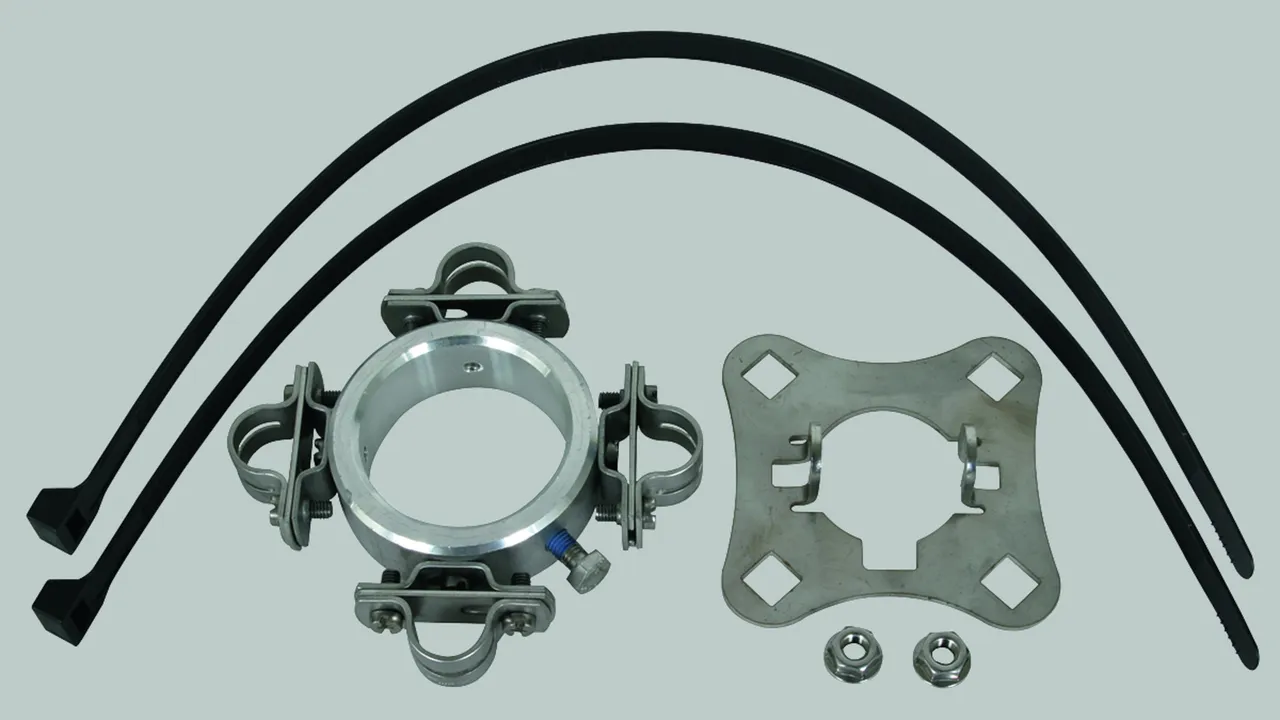

Kit de fijación para el cable HVI long de color negro/gris

Set de fijación para el montaje del cable HVI long a tubos autosoportados HVI long; consta de placa de conexión (cuatro orificios, con dos tuercas de bloqueo) y anillo de fijación con cuatro soportes de conductores ranurados (Ø20 mm) para conexión terminal (incluye dos bridas de cable con medias piezas de sujeción de plástico).

1 Produkt

Nr kat. 819294 BFS D61 4X20

GTIN / EAN 4013364152571, Nr taryfy celnej (EU): 85389099, Waga brutto: 780.80 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Kit de fijación para el cable HVI long Leitung D 20mm INOX/Al
Kit de fijación para montar el cable
HVI long al tubo de soporte D 50 mm
compuesto por placa de conexión
(cuádruple, incl. dos tuercas de bloqueo)
y anillo de fijación con cuatro soportes de conductores
ranurados para el terminal (incl. dos bridas de cable)
Material : INOX / Al
Conexión de la placa: orificios cuadrados 13 mm
Soporte de conductores: 4 x 20 mm
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: BFS D61 4X20
art. no.: 819294
o equivalente

Certyfikaty



Dane techniczne

Material INOX / Al
Conexión de la placa orificios cuadrados 13 mm
Soporte de conductores 4 x 20 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819294 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819294.

Idź do sklepu internetowego

Elemento de conexión PA con compensación de potencial para el cable HVI long

Para controlar el campo eléctrico del cable HVI long en el terminal.
Superficie de contacto especial ranurada para el contacto eléctrico del revestimiento semiconductor.

1 Produkt

Nr kat. 410229 PAE 20 23 AB11 V2A

GTIN / EAN 4013364107731, Nr taryfy celnej (EU): 85359000, Waga brutto: 72.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Elemento de conexión PA con compensación
de potencial para el cable HVI long INOX
Elemento de conexión PA con compensación
de potencial para el cable HVI long
para descargar el campo eléctrico del cable HVI
en el terminal.
Superficie de contacto especialmente ranurada para
el contacto eléctrico del revestimiento semiconductor.
Material : INOX
Margen de apriete Ø: 20 mm
Taladro de conexión Ø: 11 mm
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: PAE 20 23 AB11 V2A
art. no.: 410229
o equivalente

Certyfikaty



Dane techniczne

Material INOX
Margen de apriete Ø 20 mm
Taladro de conexión Ø 11 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 410229 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 410229.

Idź do sklepu internetowego

Placa de conexión

Placa de conexión (con cuatro orificios, incluye dos tuercas de bloqueo) para el montaje del cable HVI long en el tubo autosoportado D 50 mm (por ej., ref. 105 330, 105 331, 105 332, 105 333).

1 Produkt

Nr kat. 819288 AP SR D50 4AE HVI V2A

GTIN / EAN 4013364236479, Nr taryfy celnej (EU): 85389099, Waga brutto: 176.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Placa de conexión INOX
Placa de conexión (cuádruple, incl. dos tuercas de bloqueo)
para el montaje del cable HVI long en el tubo de soporte
D 50 mm (por ej. Art.-Nr. 105 330, 105 331, 105 332, 105 333).
Material : INOX
Conexión de la placa: orificios cuadrados 13
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: AP SR D50 4AE HVI V2A
art. no.: 819288
o equivalente

Certyfikaty



Dane techniczne

Material INOX
Conexión de la placa orificios cuadrados 13
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819288 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819288.

Idź do sklepu internetowego

Arandela de tubo autosoportado para la reducción de ruido

1 Produkt

Nr kat. 819235 SCHIRM HVI SCH RED

GTIN / EAN 4013364477216, Nr taryfy celnej (EU): 85389099, Waga brutto: 109.60 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Arandela de tubo autosoportado para la reducción de ruido
para cable HVI long integrado
Ø20 mm y Ø23 mm en el tubo autosoportado
Material : Plástico
Utilizable para: HVI long negro y HVI long gris
diámetro Ø del cable: 20 / 23 mm

Producto DEHN
Tipo: SCHIRM HVI SCH RED
art. no.: 819235
o equivalente

Certyfikaty



Dane techniczne

Material Plástico
Utilizable para HVI long negro y HVI long gris
diámetro Ø del cable 20 / 23 mm

Produkt 819235 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819235.

Idź do sklepu internetowego
Powrót na górę
