Detector de tensión PHE III

Verificación de la ausencia de tensión

Indicación segura
Fácil de usar
Tansporte económico
Requiere poco espacio

Szczegóły

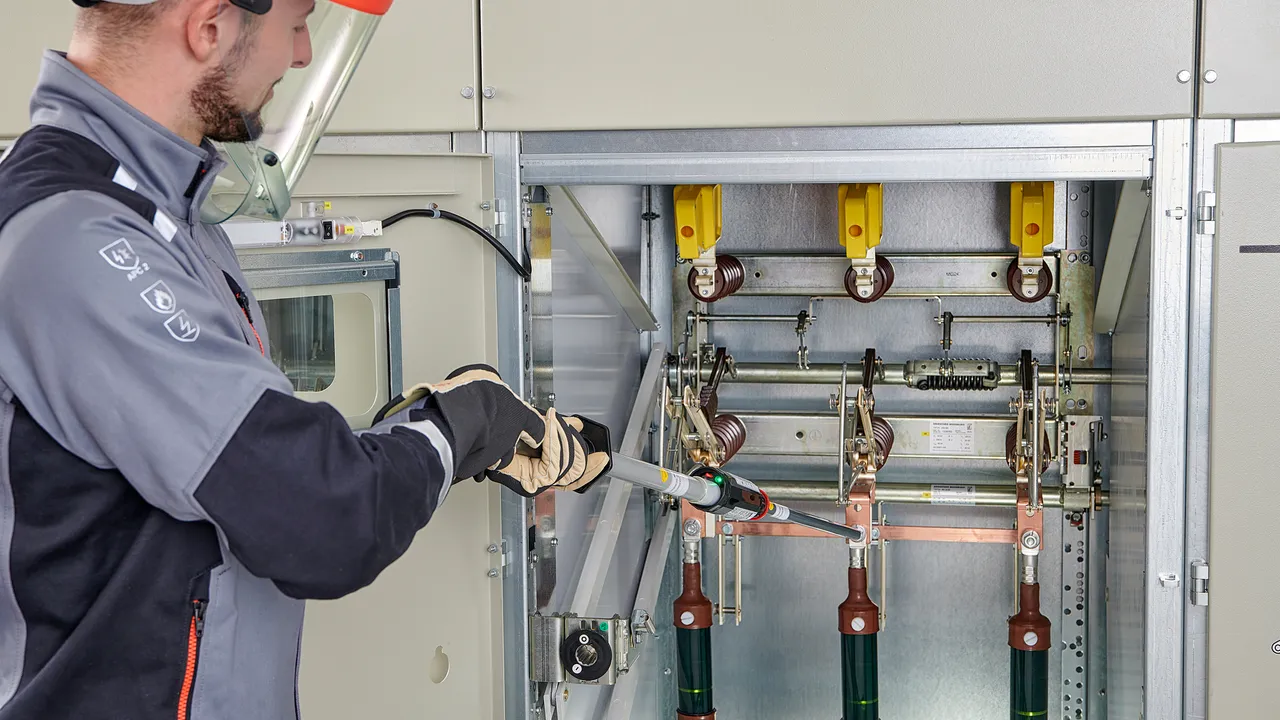

lorem ipsum — Verificación con electrodo integrado

Verificación con electrodo en V atornillado

Enchufando la pieza de alargamiento de la empuñadura HV STK y la pértiga aislada IS PHE STK

Acoplamiento dentado universal para acodar el detector de tensión

Tensiones nominales hasta 30 kV / 50 Hz, rosca M12

Categoría "S" para instalaciones de conmutación y líneas aéreas

5 Produkty

Nr kat. 767703 PHE3 3 S

GTIN / EAN 4013364070899, Nr taryfy celnej (EU): 90303370, Waga brutto: 1.71 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Certyfikaty

Dane techniczne

Tensión nominal (U_N )	3 kV
Longitud total (l_G )	1080 mm
Profundidad de introducción (I_O )	285 mm

Tensión nominal (U_N )	3 kV
Tipo de tensión	AC
Categoría	S 60
Longitud total (l_G )	1080 mm
Profundidad de introducción (I_O )	285 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	-25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Produkt 767703 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 767703.

Idź do sklepu internetowego

Nr kat. 767706 PHE3 6 S

GTIN / EAN 4013364070837, Nr taryfy celnej (EU): 90303370, Waga brutto: 1.71 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Certyfikaty

Dane techniczne

Tensión nominal (U_N )	6 kV
Longitud total (l_G )	1080 mm
Profundidad de introducción (I_O )	285 mm

Tensión nominal (U_N )	6 kV
Tipo de tensión	AC
Categoría	S 60
Longitud total (l_G )	1080 mm
Profundidad de introducción (I_O )	285 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Produkt 767706 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 767706.

Idź do sklepu internetowego

Nr kat. 767710 PHE3 10 S

GTIN / EAN 4013364070851, Nr taryfy celnej (EU): 90303370, Waga brutto: 1.71 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Certyfikaty

Dane techniczne

Tensión nominal (U_N )	10 kV
Longitud total (l_G )	1080 mm
Profundidad de introducción (I_O )	285 mm

Tensión nominal (U_N )	10 kV
Tipo de tensión	AC
Categoría	S 60
Longitud total (l_G )	1080 mm
Profundidad de introducción (I_O )	285 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Produkt 767710 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 767710.

Idź do sklepu internetowego

Nr kat. 767720 PHE3 20 S

GTIN / EAN 4013364070844, Nr taryfy celnej (EU): 90303370, Waga brutto: 1.89 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Certyfikaty

Dane techniczne

Tensión nominal (U_N )	20 kV
Longitud total (l_G )	1230 mm
Profundidad de introducción (I_O )	435 mm

Tensión nominal (U_N )	20 kV
Tipo de tensión	AC
Categoría	S 61
Longitud total (l_G )	1230 mm
Profundidad de introducción (I_O )	435 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Produkt 767720 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 767720.

Idź do sklepu internetowego

Nr kat. 767730 PHE3 30 S

GTIN / EAN 4013364070813, Nr taryfy celnej (EU): 90303370, Waga brutto: 1.83 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Certyfikaty

Dane techniczne

Tensión nominal (U_N )	30 kV
Longitud total (l_G )	1415 mm
Profundidad de introducción (I_O )	620 mm

Tensión nominal (U_N )	30 kV
Tipo de tensión	AC
Categoría	S 62
Longitud total (l_G )	1415 mm
Profundidad de introducción (I_O )	620 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Produkt 767730 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 767730.

Idź do sklepu internetowego

Márgenes de tensiones nominales hasta 30 kV / 50 Hz, rosca M12

Categoría "S" para instalaciones de conmutación y líneas aéreas

3 Produkty

Nr kat. 767711 PHE3 3 10 S

GTIN / EAN 4013364070820, Nr taryfy celnej (EU): 90303370, Waga brutto: 1.86 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Certyfikaty

Dane techniczne

Tensión nominal (U_N )	3 ... 10 kV
Longitud total (l_G )	1415 mm
Profundidad de introducción (I_O )	620 mm

Tensión nominal (U_N )	3 ... 10 kV
Tipo de tensión	AC
Categoría	S 62
Longitud total (l_G )	1415 mm
Profundidad de introducción (I_O )	620 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Produkt 767711 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 767711.

Idź do sklepu internetowego

Nr kat. 767721 PHE3 6 20 S

GTIN / EAN 4013364070868, Nr taryfy celnej (EU): 90303370, Waga brutto: 1.93 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Certyfikaty

Dane techniczne

Tensión nominal (U_N )	6 ... 20 kV
Longitud total (l_G )	1575 mm
Profundidad de introducción (I_O )	780 mm

Tensión nominal (U_N )	6 ... 20 kV
Tipo de tensión	AC
Categoría	S 63
Longitud total (l_G )	1575 mm
Profundidad de introducción (I_O )	780 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Produkt 767721 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 767721.

Idź do sklepu internetowego

Nr kat. 767731 PHE3 10 30 S

GTIN / EAN 4013364070875, Nr taryfy celnej (EU): 90303370, Waga brutto: 1.99 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Certyfikaty

Dane techniczne

Tensión nominal (U_N )	10 ... 30 kV
Longitud total (l_G )	1675 mm
Profundidad de introducción (I_O )	880 mm

Tensión nominal (U_N )	10 ... 30 kV
Tipo de tensión	AC
Categoría	S 64
Longitud total (l_G )	1675 mm
Profundidad de introducción (I_O )	880 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Produkt 767731 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 767731.

Idź do sklepu internetowego

Márgenes de tensiones nominales hasta 30 kV / 50 Hz, rosca M12, conmutable

El conmutador de tensiones nominales puede ponerse en dos posiciones de márgenes de tensiones. Por razones de seguridad la puesta en servicio debe efectuarse sólo en la posición más sensible 3 ... 10 kV. En cada posición el conmutador se enclava y así está protegido contra movimientos erróneos. La posición puede cambiarse a través de un conmutador de láminas magnéticas resistente al desgaste.

Categoría "S" para instalaciones de conmutación y líneas aéreas

1 Produkt

Nr kat. 767733 PHE3 U 3 30 S

GTIN / EAN 4013364070882, Nr taryfy celnej (EU): 90303370, Waga brutto: 1.99 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Certyfikaty

Dane techniczne

Tensión nominal (U_N )	3 ... 10 / 10 ... 30 kV
Longitud total (l_G )	1675 mm
Profundidad de introducción (I_O )	880 mm

Tensión nominal (U_N )	3 ... 10 / 10 ... 30 kV
Tipo de tensión	AC
Categoría	S 64
Longitud total (l_G )	1675 mm
Profundidad de introducción (I_O )	880 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Produkt 767733 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 767733.

Idź do sklepu internetowego

Tensión nominal 25 kV / 50 Hz

Para líneas aéreas de ferrocarriles eléctricos
Categoría "S" para instalaciones monofásicas de toma de tierra individual.

1 Produkt

Nr kat. 767125 PHE3 25 S 50 1P

GTIN / EAN 4013364130319, Nr taryfy celnej (EU): 90303370, Waga brutto: 1.96 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Certyfikaty

Dane techniczne

Tensión nominal (U_N )	25 kV
Longitud total (l_G )	1680 mm
Profundidad de introducción (I_O )	880 mm

Tensión nominal (U_N )	25 kV
Tipo de tensión	AC
Categoría	S 64
Longitud total (l_G )	1680 mm
Profundidad de introducción (I_O )	880 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de exterior
Aplicación	líneas aéreas de ferrocarriles eléctricos
Versión	unipolar
Indicador	óptico y acústico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Produkt 767125 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 767125.

Idź do sklepu internetowego

Tensiones nominales hasta 30 kV / 50 Hz, acoplamiento dentado

Categoría "S" para instalaciones de conmutación y líneas aéreas.

5 Produkty

Nr kat. 767903 PHE3 3 S ZK

GTIN / EAN 4013364134737, Nr taryfy celnej (EU): 90303370, Waga brutto: 1692.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Certyfikaty

Dane techniczne

Tensión nominal (U_N )	3 kV
Longitud total (l_G )	1150 mm
Profundidad de introducción (I_O )	285 mm

Tensión nominal (U_N )	3 kV
Tipo de tensión	AC
Categoría	S 60
Longitud total (l_G )	1150 mm
Profundidad de introducción (I_O )	285 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Produkt 767903 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 767903.

Idź do sklepu internetowego

Nr kat. 767906 PHE3 6 S ZK

GTIN / EAN 4013364134744, Nr taryfy celnej (EU): 90303370, Waga brutto: 1692.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Certyfikaty

Dane techniczne

Tensión nominal (U_N )	6 kV
Longitud total (l_G )	1150 mm
Profundidad de introducción (I_O )	285 mm

Tensión nominal (U_N )	6 kV
Tipo de tensión	AC
Categoría	S 60
Longitud total (l_G )	1150 mm
Profundidad de introducción (I_O )	285 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Produkt 767906 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 767906.

Idź do sklepu internetowego

Nr kat. 767910 PHE3 10 S ZK

GTIN / EAN 4013364134751, Nr taryfy celnej (EU): 90303370, Waga brutto: 1692.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Certyfikaty

Dane techniczne

Tensión nominal (U_N )	10 kV
Longitud total (l_G )	1150 mm
Profundidad de introducción (I_O )	285 mm

Tensión nominal (U_N )	10 kV
Tipo de tensión	AC
Categoría	S 60
Longitud total (l_G )	1150 mm
Profundidad de introducción (I_O )	285 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Produkt 767910 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 767910.

Idź do sklepu internetowego

Nr kat. 767920 PHE3 20 S ZK

GTIN / EAN 4013364134768, Nr taryfy celnej (EU): 90303370, Waga brutto: 1.80 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Certyfikaty

Dane techniczne

Tensión nominal (U_N )	20 kV
Longitud total (l_G )	1300 mm
Profundidad de introducción (I_O )	435 mm

Tensión nominal (U_N )	20 kV
Tipo de tensión	AC
Categoría	S 61
Longitud total (l_G )	1300 mm
Profundidad de introducción (I_O )	435 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Produkt 767920 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 767920.

Idź do sklepu internetowego

Nr kat. 767930 PHE3 30 S ZK

GTIN / EAN 4013364134775, Nr taryfy celnej (EU): 90303370, Waga brutto: 1.87 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Certyfikaty

Dane techniczne

Tensión nominal (U_N )	30 kV
Longitud total (l_G )	1485 mm
Profundidad de introducción (I_O )	620 mm

Tensión nominal (U_N )	30 kV
Tipo de tensión	AC
Categoría	S 62
Longitud total (l_G )	1485 mm
Profundidad de introducción (I_O )	620 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Produkt 767930 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 767930.

Idź do sklepu internetowego

Márgenes de tensiones nominales hasta 30 kV / 50 Hz, acoplamiento dentado

Categoría "S" para instalaciones de conmutación y líneas aéreas

3 Produkty

Nr kat. 767941 PHE3 3 10 S ZK

GTIN / EAN 4013364134782, Nr taryfy celnej (EU): 90303370, Waga brutto: 1.87 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Certyfikaty

Dane techniczne

Tensión nominal (U_N )	3 ... 10 kV
Longitud total (l_G )	1485 mm
Profundidad de introducción (I_O )	620 mm

Tensión nominal (U_N )	3 ... 10 kV
Tipo de tensión	AC
Categoría	S 62
Longitud total (l_G )	1485 mm
Profundidad de introducción (I_O )	620 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Produkt 767941 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 767941.

Idź do sklepu internetowego

Nr kat. 767951 PHE3 6 20 S ZK

GTIN / EAN 4013364134799, Nr taryfy celnej (EU): 90303370, Waga brutto: 1.96 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Certyfikaty

Dane techniczne

Tensión nominal (U_N )	6 ... 20 kV
Longitud total (l_G )	1645 mm
Profundidad de introducción (I_O )	780 mm

Tensión nominal (U_N )	6 ... 20 kV
Tipo de tensión	AC
Categoría	S 63
Longitud total (l_G )	1645 mm
Profundidad de introducción (I_O )	780 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Produkt 767951 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 767951.

Idź do sklepu internetowego

Nr kat. 767961 PHE3 10 30 S ZK

GTIN / EAN 4013364134805, Nr taryfy celnej (EU): 90303370, Waga brutto: 2.02 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Certyfikaty

Dane techniczne

Tensión nominal (U_N )	10 ... 30 kV
Longitud total (l_G )	1745 mm
Profundidad de introducción (I_O )	880 mm

Tensión nominal (U_N )	10 ... 30 kV
Tipo de tensión	AC
Categoría	S 64
Longitud total (l_G )	1745 mm
Profundidad de introducción (I_O )	880 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Produkt 767961 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 767961.

Idź do sklepu internetowego

Márgenes de tensiones nominales hasta 36 kV / 50 Hz, acoplamiento dentado, conmutable

El conmutador de tensiones nominales puede ponerse en dos posiciones de márgenes de tensiones. Por razones de seguridad la puesta en servicio debe efectuarse sólo en la posición más sensible (3 ... 10 kV o 6 ... 20 kV). En cada posición el conmutador se enclava y así está protegido contra movimientos erróneos. La posición puede cambiarse a través de un conmutador de láminas magnéticas resistente al desgaste.

Categoría "S" para instalaciones de conmutación y líneas aéreas

2 Produkty

Nr kat. 767960 PHE3 U 3 30 S ZK

GTIN / EAN 4013364134812, Nr taryfy celnej (EU): 90303370, Waga brutto: 2.02 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Certyfikaty

Dane techniczne

Tensión nominal (U_N )	3 ... 10 / 10 ... 30 kV
Longitud total (l_G )	1745 mm
Profundidad de introducción (I_O )	880 mm

Tensión nominal (U_N )	3 ... 10 / 10 ... 30 kV
Tipo de tensión	AC
Categoría	S 64
Longitud total (l_G )	1745 mm
Profundidad de introducción (I_O )	880 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Produkt 767960 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 767960.

Idź do sklepu internetowego

Nr kat. 767944 PHE3 U 6 36 S SN7728

GTIN / EAN 4013364277731, Nr taryfy celnej (EU): 90303370, Waga brutto: 2.16 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Certyfikaty

Dane techniczne

Tensión nominal (U_N )	6 ... 20 / 20 ... 36 kV
Longitud total (l_G )	1745 mm
Profundidad de introducción (I_O )	880 mm

Tensión nominal (U_N )	6 ... 20 / 20 ... 36 kV
Tipo de tensión	AC
Categoría	S 64
Longitud total (l_G )	1745 mm
Profundidad de introducción (I_O )	880 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Produkt 767944 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 767944.

Idź do sklepu internetowego

Márgenes de tensiones nominales hasta 30 kV / 50 Hz, Kit de verificación, rosca M12

Con dos puntas de prueba de la categoría "S" para instalaciones de conmutación y líneas aéreas y categoría "L" para líneas aéreas.

2 Produkty

Nr kat. 767740 PHE3 6 20 SL

GTIN / EAN 4013364071063, Nr taryfy celnej (EU): 90303370, Waga brutto: 2.15 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Certyfikaty

Dane techniczne

Tensión nominal (U_N )	6 ... 20 kV
Longitud total (l_G )	1575 / 980 mm
Profundidad de introducción (I_O )	780 / 185 mm

Tensión nominal (U_N )	6 ... 20 kV
Tipo de tensión	AC
Categoría	S 63 / L 71
Longitud total (l_G )	1575 / 980 mm
Profundidad de introducción (I_O )	780 / 185 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas o líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Produkt 767740 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 767740.

Idź do sklepu internetowego

Nr kat. 767750 PHE3 10 30 SL

GTIN / EAN 4013364071070, Nr taryfy celnej (EU): 90303370, Waga brutto: 2.21 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Certyfikaty

Dane techniczne

Tensión nominal (U_N )	10 ... 30 kV
Longitud total (l_G )	1675 / 980 mm
Profundidad de introducción (I_O )	880 / 185 mm

Tensión nominal (U_N )	10 ... 30 kV
Tipo de tensión	AC
Categoría	S 64 / L 71
Longitud total (l_G )	1675 / 980 mm
Profundidad de introducción (I_O )	880 / 185 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Produkt 767750 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 767750.

Idź do sklepu internetowego

Márgenes de tensiones nominales hasta 30 kV / 50 Hz, Kit de verificación, acoplamiento dentado

Con dos puntas de prueba de la categoría "S" para instalaciones de conmutación y líneas aéreas y categoría "L" para líneas aéreas.

2 Produkty

Nr kat. 767940 PHE3 6 20 SL ZK

GTIN / EAN 4013364134829, Nr taryfy celnej (EU): 90303370, Waga brutto: 2.09 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Certyfikaty

Dane techniczne

Tensión nominal (U_N )	6 ... 20 kV
Longitud total (l_G )	1650 / 1050 mm
Profundidad de introducción (I_O )	780 / 185 mm

Tensión nominal (U_N )	6 ... 20 kV
Tipo de tensión	AC
Categoría	S 63 / L 71
Longitud total (l_G )	1650 / 1050 mm
Profundidad de introducción (I_O )	780 / 185 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas o líneas aéreas
Versión	unipolar
Indicador	óptico y acústico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Produkt 767940 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 767940.

Idź do sklepu internetowego

Nr kat. 767950 PHE3 10 30 SL ZK

GTIN / EAN 4013364134836, Nr taryfy celnej (EU): 90303370, Waga brutto: 2.14 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Certyfikaty

Dane techniczne

Tensión nominal (U_N )	10 ... 30 kV
Longitud total (l_G )	1750 / 1050 mm
Profundidad de introducción (I_O )	880 / 185 mm

Tensión nominal (U_N )	10 ... 30 kV
Tipo de tensión	AC
Categoría	S 64 / L 71
Longitud total (l_G )	1750 / 1050 mm
Profundidad de introducción (I_O )	880 / 185 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas o líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Produkt 767950 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 767950.

Idź do sklepu internetowego
