Nr kat. 952513 DG M YPV SCI 150

GTIN / EAN 4013364136663, Nr taryfy celnej (EU): 85363030, Waga brutto: 289.70 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Pliki CAD

Descargador de sobretensiones modular DEHNguard M YPV SCI 150
Descargador multipolar y modular para los sistemas fotovoltaicos hasta 150 V DC, enchufable
con dispositivo de conmutación DC de 3 etapas, ancho: 3 móds.
Indicación de fallo
Descargador tipo 2 según la EN 50539-11
Empleable de acuerdo con la IEC 60364-7-712
Segura desconexión eléctrica en el módulo de protección
Máx. tensión fotovoltaica: <= 150 V dc
Corriente de choque de rayo total: 40 kA
Nivel de protección: <= 0,8 kV
Resistencia a cortocircuito Iscpv: 10 kA

Producto DEHN
Tipo: DG M YPV SCI 150
art. no.: 952513
o equivalente

Certyfikaty

Technika SCI

Opatentowana technika SCI z aktywnym gaszeniem łuku pozwala na aktywne, szybkie i bezpieczne wygaszenie ewentualnego łuku łączeniowego powstałego w przypadku przeciążenia. Zintegrowany bezpiecznik zadziała natychmiast po zgaszeniu łuku, zapewniając w ten sposób bezpieczną izolację elektryczną (przerwanie obwodu). Dlatego też wszystkie ograniczniki DEHN do instalacji fotowoltaicznych łączą skuteczną ochronę przepięciową, przeciwpożarową oraz zdrowia i życia ludzkiego w jednym urządzeniu.

Dane techniczne

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2
Máxima tensión PV (U_CPV )	150 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	10 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	20 kA
Nivel de protección (U_P )	≤ 0,8 kV
Certificaciones	KEMA, UL, CSA

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2
Máxima tensión PV (U_CPV )	150 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente total de descarga (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	10 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	20 kA
Nivel de protección (U_P )	≤ 0,8 kV
Nivel de protección con 5 kA (U_P )	≤ 0,6 kV
Tiempo de respuesta (t_A )	25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	3 módulo(s), DIN 43880
Certificaciones	KEMA, UL, CSA

Produkt 952513 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952513.

Idź do sklepu internetowego

Nr kat. 952510 DG M YPV SCI 1000

GTIN / EAN 4013364126428, Nr taryfy celnej (EU): 85363030, Waga brutto: 361.40 g, Jednostka opakowaniowa: 1.00 unidad(es)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

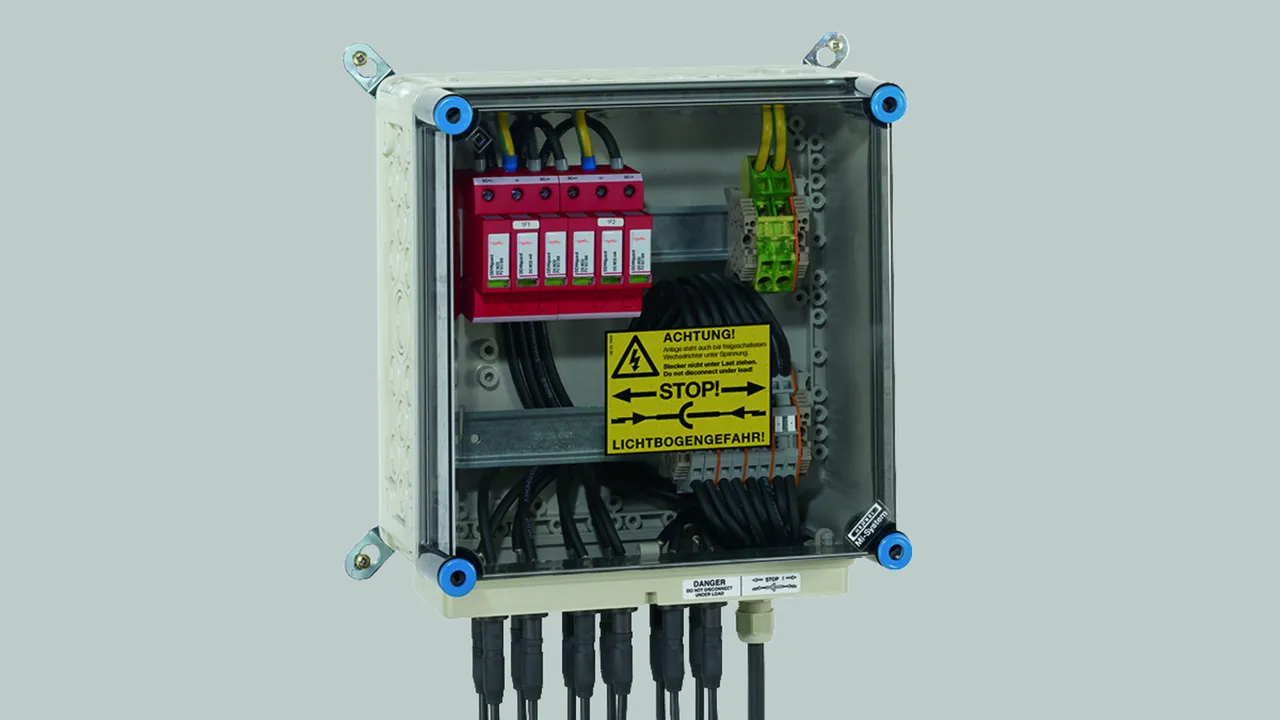

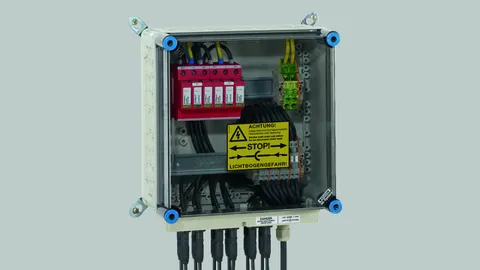

Descargador de sobretensiones DEHNguard M YPV SCI 1000
Descargador fotovoltaico multipolo, modular y enchufable hasta 1000 V CC
con mecanismo de conmutación de CC en 3 etapas, ancho de 3 módulos
Indicación de fallo
Tipo 2 según EN 61643-31
Utilizable según IEC 60364-7-712
Aislamiento eléctrico seguro en el módulo de protección
Tensión PV máxima: <= 1000 V CC
Corriente de choque de rayo total: 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA

Producto DEHN
Tipo: DG M YPV SCI 1000
art. no.: 952510
o equivalente

Certyfikaty

Technika SCI

Opatentowana technika SCI z aktywnym gaszeniem łuku pozwala na aktywne, szybkie i bezpieczne wygaszenie ewentualnego łuku łączeniowego powstałego w przypadku przeciążenia. Zintegrowany bezpiecznik zadziała natychmiast po zgaszeniu łuku, zapewniając w ten sposób bezpieczną izolację elektryczną (przerwanie obwodu). Dlatego też wszystkie ograniczniki DEHN do instalacji fotowoltaicznych łączą skuteczną ochronę przepięciową, przeciwpożarową oraz zdrowia i życia ludzkiego w jednym urządzeniu.

Dane techniczne

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Certificaciones	KEMA, UL, CSA

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente total de descarga (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Nivel de protección con 5 kA (U_P )	≤ 3,5 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	3 módulo(s), DIN 43880
Certificaciones	KEMA, UL, CSA

Produkt 952510 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952510.

Idź do sklepu internetowego

Nr kat. 952512 DG M YPV SCI 1200

GTIN / EAN 4013364127951, Nr taryfy celnej (EU): 85354000, Waga brutto: 356.50 g, Jednostka opakowaniowa: 1.00 unidad(es)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Descargador de sobretensiones DEHNguard M YPV SCI 1200
Descargador fotovoltaico multipolo, modular y enchufable hasta 1200 V CC
con mecanismo de conmutación de CC en 3 etapas, ancho de 3 módulos
Indicación de fallo
Tipo 2 según EN 61643-31
Utilizable según IEC 60364-7-712
Aislamiento eléctrico seguro en el módulo de protección
Tensión PV máxima: <= 1200 V CC
Corriente de choque de rayo total: 30 kA
Nivel de protección: <= 4,5 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA

Producto DEHN
Tipo: DG M YPV SCI 1200
art. no.: 952512
o equivalente

Certyfikaty

Technika SCI

Opatentowana technika SCI z aktywnym gaszeniem łuku pozwala na aktywne, szybkie i bezpieczne wygaszenie ewentualnego łuku łączeniowego powstałego w przypadku przeciążenia. Zintegrowany bezpiecznik zadziała natychmiast po zgaszeniu łuku, zapewniając w ten sposób bezpieczną izolację elektryczną (przerwanie obwodu). Dlatego też wszystkie ograniczniki DEHN do instalacji fotowoltaicznych łączą skuteczną ochronę przepięciową, przeciwpożarową oraz zdrowia i życia ludzkiego w jednym urządzeniu.

Dane techniczne

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1200 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4,5 kV
Certificaciones	KEMA, CSA

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1200 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente total de descarga (8/20 µs) (I_total )	30 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4,5 kV
Nivel de protección con 5 kA (U_P )	≤ 4 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	3 módulo(s), DIN 43880
Certificaciones	KEMA, CSA

Produkt 952512 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952512.

Idź do sklepu internetowego

Nr kat. 952518 DG M YPV SCI 150 FM

GTIN / EAN 4013364136670, Nr taryfy celnej (EU): 85363030, Waga brutto: 297.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Pliki CAD

Descargador de sobretensiones modular DEHNguard M YPV SCI 150 FM
Descargador multipolar y modular para los sistemas fotovoltaicos hasta 150 V DC, enchufable
con dispositivo de conmutación DC de 3 etapas, ancho: 3 móds.
Indicación de fallo con contacto de señalización a distancia
Descargador tipo 2 según la EN 50539-11
Empleable de acuerdo con la IEC 60364-7-712
Segura desconexión eléctrica en el módulo de protección
Máx. tensión fotovoltaica: <= 150 V dc
Corriente de choque de rayo total: 40 kA
Nivel de protección: <= 0,8 kV
Resistencia a cortocircuito Iscpv: 10 kA

Producto DEHN
Tipo: DG M YPV SCI 150 FM
art. no.: 952518
o equivalente

Certyfikaty

Technika SCI

Opatentowana technika SCI z aktywnym gaszeniem łuku pozwala na aktywne, szybkie i bezpieczne wygaszenie ewentualnego łuku łączeniowego powstałego w przypadku przeciążenia. Zintegrowany bezpiecznik zadziała natychmiast po zgaszeniu łuku, zapewniając w ten sposób bezpieczną izolację elektryczną (przerwanie obwodu). Dlatego też wszystkie ograniczniki DEHN do instalacji fotowoltaicznych łączą skuteczną ochronę przepięciową, przeciwpożarową oraz zdrowia i życia ludzkiego w jednym urządzeniu.

Dane techniczne

DPS según EN 50539-11	Tipo 2
Máxima tensión PV (U_CPV )	150 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	10 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	20 kA
Nivel de protección (U_P )	≤ 0,8 kV
Certificaciones	KEMA, UL, CSA
Contactos FM / Forma de los contactos	contacto conmutado

DPS según EN 50539-11	Tipo 2
Máxima tensión PV (U_CPV )	150 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente total de descarga (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	10 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	20 kA
Nivel de protección (U_P )	≤ 0,8 kV
Nivel de protección con 5 kA (U_P )	≤ 0,6 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	3 módulo(s), DIN 43880
Certificaciones	KEMA, UL, CSA
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible

Produkt 952518 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952518.

Idź do sklepu internetowego

Nr kat. 952515 DG M YPV SCI 1000 FM

GTIN / EAN 4013364126435, Nr taryfy celnej (EU): 85363030, Waga brutto: 343.90 g, Jednostka opakowaniowa: 1.00 unidad(es)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Descargador de sobretensiones DEHNguard M YPV SCI 1000 FM
Descargador fotovoltaico multipolo, modular y enchufable hasta 1000 V CC
con mecanismo de conmutación de CC en 3 etapas, ancho de 3 módulos
Indicación de fallo, con contacto de señalización remota
Tipo 2 según EN 61643-31
Utilizable según IEC 60364-7-712
Aislamiento eléctrico seguro en el módulo de protección
Tensión PV máxima: <= 1000 V CC
Corriente de choque de rayo total: 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA

Producto DEHN
Tipo: DG M YPV SCI 1000 FM
art. no.: 952515
o equivalente

Certyfikaty

Technika SCI

Opatentowana technika SCI z aktywnym gaszeniem łuku pozwala na aktywne, szybkie i bezpieczne wygaszenie ewentualnego łuku łączeniowego powstałego w przypadku przeciążenia. Zintegrowany bezpiecznik zadziała natychmiast po zgaszeniu łuku, zapewniając w ten sposób bezpieczną izolację elektryczną (przerwanie obwodu). Dlatego też wszystkie ograniczniki DEHN do instalacji fotowoltaicznych łączą skuteczną ochronę przepięciową, przeciwpożarową oraz zdrowia i życia ludzkiego w jednym urządzeniu.

Dane techniczne

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Certificaciones	KEMA, UL, CSA
Contactos FM / Forma de los contactos	contacto conmutado

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente total de descarga (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Nivel de protección con 5 kA (U_P )	≤ 3,5 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	3 módulo(s), DIN 43880
Certificaciones	KEMA, UL, CSA
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible

Produkt 952515 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952515.

Idź do sklepu internetowego

Nr kat. 952517 DG M YPV SCI 1200 FM

GTIN / EAN 4013364127968, Nr taryfy celnej (EU): 85354000, Waga brutto: 359.30 g, Jednostka opakowaniowa: 1.00 unidad(es)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Descargador de sobretensiones DEHNguard M YPV SCI 1200 FM
Descargador fotovoltaico multipolo, modular y enchufable hasta 1200 V CC
con mecanismo de conmutación de CC en 3 etapas, ancho de 3 módulos
Indicación de fallo, con contacto de señalización remota
Tipo 2 según EN 61643-31
Utilizable según IEC 60364-7-712
Aislamiento eléctrico seguro en el módulo de protección
Tensión PV máxima: <= 1200 V CC
Corriente de choque de rayo total: 30 kA
Nivel de protección: <= 4,5 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA

Producto DEHN
Tipo: DG M YPV SCI 1200 FM
art. no.: 952517
o equivalente

Certyfikaty

Technika SCI

Opatentowana technika SCI z aktywnym gaszeniem łuku pozwala na aktywne, szybkie i bezpieczne wygaszenie ewentualnego łuku łączeniowego powstałego w przypadku przeciążenia. Zintegrowany bezpiecznik zadziała natychmiast po zgaszeniu łuku, zapewniając w ten sposób bezpieczną izolację elektryczną (przerwanie obwodu). Dlatego też wszystkie ograniczniki DEHN do instalacji fotowoltaicznych łączą skuteczną ochronę przepięciową, przeciwpożarową oraz zdrowia i życia ludzkiego w jednym urządzeniu.

Dane techniczne

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1200 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4,5 kV
Certificaciones	KEMA, CSA
Contactos FM / Forma de los contactos	contacto conmutado

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1200 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente total de descarga (8/20 µs) (I_total )	30 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4,5 kV
Nivel de protección con 5 kA (U_P )	≤ 4 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	3 módulo(s), DIN 43880
Certificaciones	KEMA, CSA
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible

Produkt 952517 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952517.

Idź do sklepu internetowego

Nr kat. 952514 DG M PV2 SCI 1000

GTIN / EAN 4013364224964, Nr taryfy celnej (EU): 85363030, Waga brutto: 588.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Pliki CAD

Descargador de sobretensiones DEHNguard M PV2 SCI 1000
Descargador fotovoltaico multipolo, modular y enchufable hasta 1000 V CC
con mecanismo de conmutación de CC en 3 etapas, ancho de 5 módulos
Indicación de fallo
Tipo 2 según EN 61643-31
Utilizable según IEC 60364-7-712
para la protección de 2 entradas MPP.
Aislamiento eléctrico seguro en el módulo de protección
Tensión PV máxima: <= 1000 V CC
Corriente de choque de rayo total: 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA

Producto DEHN
Tipo: DG M PV2 SCI 1000
art. no.: 952514
o equivalente

Certyfikaty

Technika SCI

Opatentowana technika SCI z aktywnym gaszeniem łuku pozwala na aktywne, szybkie i bezpieczne wygaszenie ewentualnego łuku łączeniowego powstałego w przypadku przeciążenia. Zintegrowany bezpiecznik zadziała natychmiast po zgaszeniu łuku, zapewniając w ten sposób bezpieczną izolację elektryczną (przerwanie obwodu). Dlatego też wszystkie ograniczniki DEHN do instalacji fotowoltaicznych łączą skuteczną ochronę przepięciową, przeciwpożarową oraz zdrowia i życia ludzkiego w jednym urządzeniu.

Dane techniczne

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Certificaciones	UL, KEMA

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente total de descarga (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Nivel de protección con 5 kA (U_P )	≤ 3,5 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	5 módulo(s), DIN 43880
Certificaciones	UL, KEMA

Produkt 952514 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952514.

Idź do sklepu internetowego

Nr kat. 952519 DG M PV2 SCI 1000 FM

GTIN / EAN 4013364224971, Nr taryfy celnej (EU): 85363030, Waga brutto: 599.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Pliki CAD

Descargador de sobretensiones DEHNguard M PV2 SCI 1000 FM
Descargador fotovoltaico multipolo, modular y enchufable hasta 1000 V CC
con mecanismo de conmutación de CC en 3 etapas, ancho de 5 módulos
Indicación de fallo, con contacto de señalización remota
Tipo 2 según EN 61643-31
Utilizable según IEC 60364-7-712
para la protección de 2 entradas MPP.
Aislamiento eléctrico seguro en el módulo de protección
Tensión PV máxima: <= 1000 V CC
Corriente de choque de rayo total: 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA

Producto DEHN
Tipo: DG M PV2 SCI 1000 FM
art. no.: 952519
o equivalente

Certyfikaty

Technika SCI

Opatentowana technika SCI z aktywnym gaszeniem łuku pozwala na aktywne, szybkie i bezpieczne wygaszenie ewentualnego łuku łączeniowego powstałego w przypadku przeciążenia. Zintegrowany bezpiecznik zadziała natychmiast po zgaszeniu łuku, zapewniając w ten sposób bezpieczną izolację elektryczną (przerwanie obwodu). Dlatego też wszystkie ograniczniki DEHN do instalacji fotowoltaicznych łączą skuteczną ochronę przepięciową, przeciwpożarową oraz zdrowia i życia ludzkiego w jednym urządzeniu.

Dane techniczne

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Certificaciones	UL, KEMA
Contactos FM / Forma de los contactos	contacto conmutado

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente total de descarga (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Nivel de protección con 5 kA (U_P )	≤ 3,5 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	5 módulo(s), DIN 43880
Certificaciones	UL, KEMA
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible

Produkt 952519 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952519.

Idź do sklepu internetowego

Nr kat. 999799 DG M PV2 SCI SN1868 FM

GTIN / EAN 4013364328723, Nr taryfy celnej (EU): 85363030, Waga brutto: 598.30 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Pliki CAD

Descargador de sobretensiones DEHNguard M PV2 SCI SN1868 FM
Descargador fotovoltaico multipolo, modular y enchufable hasta 1000 V CC
con mecanismo de conmutación de CC en 3 etapas
Con contacto de señalización remota, ancho de 5 módulos
Tipo 2 según EN 61643-31
Utilizable según IEC 60364-7-712
para la protección de 3 entradas MPP.
Aislamiento eléctrico seguro en el módulo de protección
Tensión PV máxima: <= 1000 V CC
Corriente de choque de rayo total: 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA
Indicación de fallo

Producto DEHN
Tipo: DG M PV2 SCI SN1868 FM
art. no.: 999799
o equivalente

Certyfikaty

Technika SCI

Opatentowana technika SCI z aktywnym gaszeniem łuku pozwala na aktywne, szybkie i bezpieczne wygaszenie ewentualnego łuku łączeniowego powstałego w przypadku przeciążenia. Zintegrowany bezpiecznik zadziała natychmiast po zgaszeniu łuku, zapewniając w ten sposób bezpieczną izolację elektryczną (przerwanie obwodu). Dlatego też wszystkie ograniczniki DEHN do instalacji fotowoltaicznych łączą skuteczną ochronę przepięciową, przeciwpożarową oraz zdrowia i życia ludzkiego w jednym urządzeniu.

Dane techniczne

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Class II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Certificaciones	UL, KEMA
Contactos FM / Forma de los contactos	contacto conmutado

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Class II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente total de descarga (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Nivel de protección con 5 kA (U_P )	≤ 3,5 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	5 módulo(s), DIN 43880
Certificaciones	UL, KEMA
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible

Produkt 999799 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 999799.

Idź do sklepu internetowego

DEHNguard modular (Y)PV SCI ...

Szczegóły

DEHNguard M YPV SCI ...

Nr kat. 952513 DG M YPV SCI 150

Nie masz uprawnień, by pobrać 952300.stp

Nie masz uprawnień, by pobrać 952300.igs

Nie masz uprawnień, by pobrać 952300.jt

Nie masz uprawnień, by pobrać 952300.dwg

Nie masz uprawnień, by pobrać 952510m_E.dxf

Nie masz uprawnień, by pobrać DEHN.952513.edz

Nie masz uprawnień, by pobrać DEHN.952513.wspak

Technika SCI

Produkt 952513 został dodany do notatnika.

Do koszyka dodano produkt 952513.

Nr kat. 952510 DG M YPV SCI 1000

Nie masz uprawnień, by pobrać 952300.stp

Nie masz uprawnień, by pobrać 952300.igs

Nie masz uprawnień, by pobrać 952300.jt

Nie masz uprawnień, by pobrać 952300.dwg

Nie masz uprawnień, by pobrać 952510m_E.dxf

Nie masz uprawnień, by pobrać DEHN.952510.edz

Nie masz uprawnień, by pobrać DEHN.952510.wspak

Technika SCI

Produkt 952510 został dodany do notatnika.

Do koszyka dodano produkt 952510.

Nr kat. 952512 DG M YPV SCI 1200

Nie masz uprawnień, by pobrać 952300.stp

Nie masz uprawnień, by pobrać 952300.igs

Nie masz uprawnień, by pobrać 952300.jt

Nie masz uprawnień, by pobrać 952300.dwg

Nie masz uprawnień, by pobrać 952510m_E.dxf

Nie masz uprawnień, by pobrać DEHN.952512.edz

Nie masz uprawnień, by pobrać DEHN.952512.wspak

Technika SCI

Produkt 952512 został dodany do notatnika.

Do koszyka dodano produkt 952512.

DEHNguard M YPV SCI ... FM

Nr kat. 952518 DG M YPV SCI 150 FM

Nie masz uprawnień, by pobrać 952305.stp

Nie masz uprawnień, by pobrać 952305.igs

Nie masz uprawnień, by pobrać 952305.jt

Nie masz uprawnień, by pobrać 952305.dwg

Nie masz uprawnień, by pobrać 952515m_E.dxf

Nie masz uprawnień, by pobrać DEHN.952518.edz

Nie masz uprawnień, by pobrać DEHN.952518.wspak

Technika SCI

Produkt 952518 został dodany do notatnika.

Do koszyka dodano produkt 952518.

Nr kat. 952515 DG M YPV SCI 1000 FM

Nie masz uprawnień, by pobrać 952305.stp

Nie masz uprawnień, by pobrać 952305.igs

Nie masz uprawnień, by pobrać 952305.jt

Nie masz uprawnień, by pobrać 952305.dwg

Nie masz uprawnień, by pobrać 952515m_E.dxf

Nie masz uprawnień, by pobrać DEHN.952515.edz

Nie masz uprawnień, by pobrać DEHN.952515.wspak

Technika SCI

Produkt 952515 został dodany do notatnika.

Do koszyka dodano produkt 952515.

Nr kat. 952517 DG M YPV SCI 1200 FM

Nie masz uprawnień, by pobrać 952305.stp

Nie masz uprawnień, by pobrać 952305.igs

Nie masz uprawnień, by pobrać 952305.jt

Nie masz uprawnień, by pobrać 952305.dwg

Nie masz uprawnień, by pobrać 952515m_E.dxf

Nie masz uprawnień, by pobrać DEHN.952517.edz

Nie masz uprawnień, by pobrać DEHN.952517.wspak

Technika SCI

Produkt 952517 został dodany do notatnika.

Do koszyka dodano produkt 952517.

DEHNguard M PV2 SCI ... (FM)

Nr kat. 952514 DG M PV2 SCI 1000

Nie masz uprawnień, by pobrać 952514.stp

Nie masz uprawnień, by pobrać 952514.igs

Nie masz uprawnień, by pobrać 952514.jt

Nie masz uprawnień, by pobrać 952514.dwg

Nie masz uprawnień, by pobrać 952514m_E.dxf

Nie masz uprawnień, by pobrać DEHN.952514.edz

Nie masz uprawnień, by pobrać DEHN.952514.wspak

Technika SCI
