DEHNgap

  • Capacidad de derivación 100 kA (10/350 µs)
  • Descargador de corriente total, especial para aplicación en sistemas TT, con circuitos 3+1 y 1+1 según IEC 60364-5-53, entre el conductor neutro N y el conductor de protección PE
  • Tecnología de vías de chispas de deslizamiento
  • Indicación del estado de funcionamiento/fallo mediante indicador verde/rojo en la ventanilla de inspección

Szczegóły

lorem ipsum

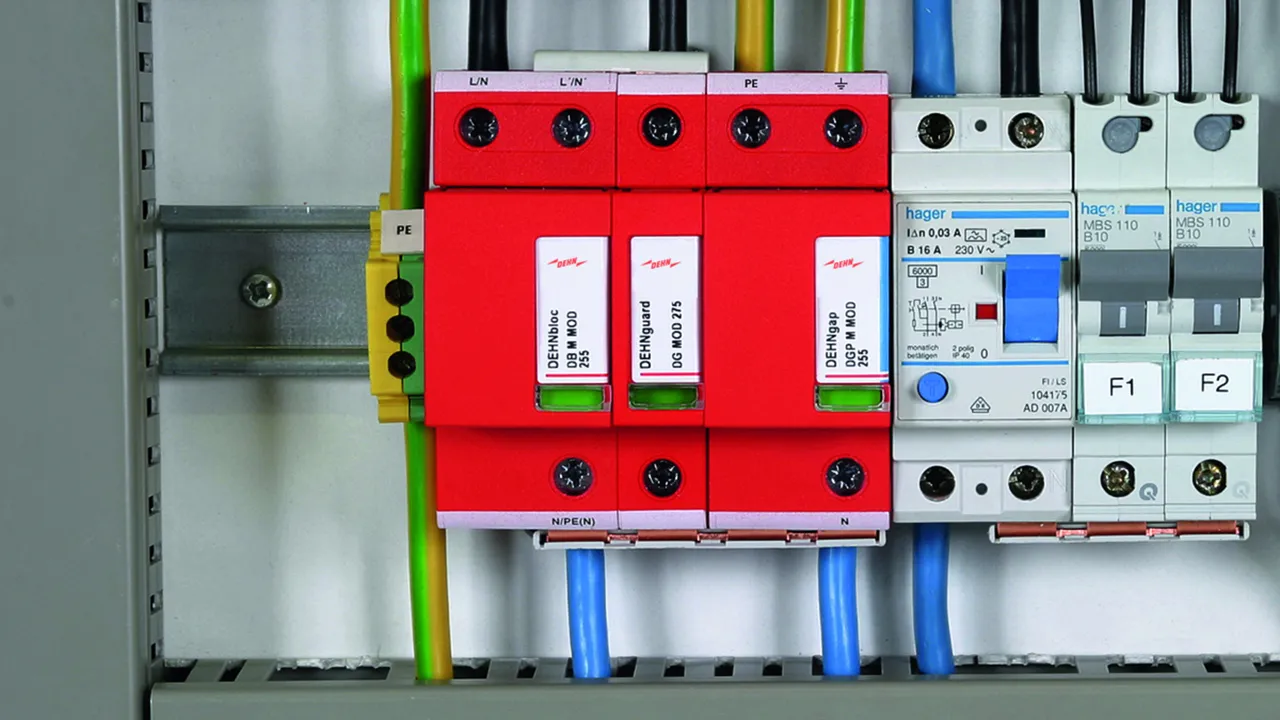

DEHNgap M 255 (FM)

Descargador de corriente de rayo N-PE unipolar, modular, coordinado para UC = 255 V; opcionalmente con contacto de señalización remota para dispositivos de vigilancia (contacto conmutado libre de potencial).

2 Produkty

Nr kat. 961101 DGP M 255

GTIN / EAN 4013364118676, Nr taryfy celnej (EU): 85363030, Waga brutto: 331.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe



Producto DEHN
Tipo: DGP M 255
art. no.: 961101
o equivalente

Certyfikaty



Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

DSP según EN 61643-11 / ... IEC 61643-11 Tipo 1 + Clase I
Tensión máxima de servicio permisible AC (UC ) 255 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (Iimp ) 100 kA
Nivel de protección (UP ) ≤ 1,5 kV
Certificaciones VDE, KEMA, UL

Produkt 961101 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 961101.

Idź do sklepu internetowego

Nr kat. 961105 DGP M 255 FM

GTIN / EAN 4013364118683, Nr taryfy celnej (EU): 85363030, Waga brutto: 336.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Descargador de corriente de rayo coordinado N-PE DEHNgap M 255 FM
Descargador de corriente de rayo monopolar, modular, coordinado y enchufable N-PE, ancho 2TE

con contacto de señalización remota
Descargador de tipo 1 según EN 61643-11
Tecnología de vía de chispas RADAX-Flow
Indicación de fallo
Señalización en la ventanilla de inspección
Corriente de choque de rayo (10/350): 100 kA
Nivel de protección: <= 1,5 kV
Capacidad de apagado de corriente consecutiva: 100 Aeff a 255 V CA
Resistencia TOV: 1200 V/200 ms
Coordinación energética según DIN EN 62305-4
Directa al descargador N-PE DEHNgap C S de la familia Red/Line

Producto DEHN
Tipo: DGP M 255 FM
art. no.: 961105
o equivalente

Certyfikaty



Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

DSP según EN 61643-11 / ... IEC 61643-11 Tipo 1 + Clase I
Tensión máxima de servicio permisible AC (UC ) 255 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (Iimp ) 100 kA
Nivel de protección (UP ) ≤ 1,5 kV
Certificaciones VDE, KEMA, UL
Contactos FM/Forma de los contactos contacto conmutado

Produkt 961105 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 961105.

Idź do sklepu internetowego

DEHNgap Maxi 1 255 S

Descargador de corriente de rayo unipolar N-PE coordinado para barras colectoras.

1 Produkt

Nr kat. 900050 DGPM 1 255 S

GTIN / EAN 4013364107496, Nr taryfy celnej (EU): 85363030, Waga brutto: 539.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Descargador de corriente de rayo N-PE DEHNgap Maxi 1 255 S
Descargador de corriente de rayo monopolar, coordinado N-PE
Para sistemas de barras colectoras industriales
Descargador de tipo 1 según EN 61643-11
Tecnología de vía de chispas RADAX-Flow
Máxima tensión de servicio: 255 V CA
Nivel de protección: <= 2,5 kV (Incluye cable de conexión de 80 cm)
Corriente de choque de rayo (10/350): 100 kA
Capacidad de apagado de corriente consecutiva: 100 Aeff
Resistencia TOV: 1200 V/200 ms
Coordinación energética UNE EN 62305-4
Descargador de la familia Red/Line
Montaje en barra colectora N mín. 35 mm2
Medidas de montaje (an. x al. x prof.) (72 x 89 x 100) mm

Producto DEHN
Tipo: DGPM 1 255 S
art. no.: 900050
o equivalente

Certyfikaty



Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

DSP según EN 61643-11 / ... IEC 61643-11 Tipo 1 + Clase I
Tensión máxima de servicio permisible AC (UC ) 255 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (Iimp ) 100 kA
Nivel de protección (UP ) ≤ 2,5 kV (incl. cable de conexión de 80 cm)
Vigilancia del estado operativo vía DEHNsignal DSI E 3

Produkt 900050 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900050.

Idź do sklepu internetowego

DEHNgap Maxi 1 255 (FM)

Descargador de corriente de rayo N-PE unipolar, coordinado; en la versión FM con contacto de señalización a distancia (contacto conmutado libre de potencial).

2 Produkty

Nr kat. 961180 DGPM 1 255

GTIN / EAN 4013364157323, Nr taryfy celnej (EU): 85363090, Waga brutto: 460.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Descargador de corriente de rayo N-PE DEHNgap Maxi 1 255
Descargador de corriente de rayo coordinado N-PE, ancho 2TE
Descargador de tipo 1 según EN 61643-11
Tecnología de vía de chispas RADAX-Flow
Indicación de fallo
Corriente de choque de rayo (10/350): 100 kA
Nivel de protección: <= 1,5 kV
Capacidad de apagado de corriente consecutiva: 100 Aeff a 255 V CA
Resistencia TOV: 1200 V/200 ms

Producto DEHN
Tipo: DGPM 1 255
art. no.: 961180
o equivalente

Certyfikaty



Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

DSP según EN 61643-11 / ... IEC 61643-11 Tipo 1 + Tipo 2 / Clase I + Clase II
Tensión máxima de servicio permisible AC (UC ) 255 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (Iimp ) 100 kA
Nivel de protección (UP ) ≤ 1,5 kV
Certificaciones KEMA

Produkt 961180 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 961180.

Idź do sklepu internetowego

Nr kat. 961185 DGPM 1 255 FM

GTIN / EAN 4013364157330, Nr taryfy celnej (EU): 85363090, Waga brutto: 460.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Descargador de corriente de rayo N-PE DEHNgap Maxi 1 255 FM
Descargador de corriente de rayo coordinado N-PE, ancho 2TE
con contacto de señalización remota
Descargador de tipo 1 según EN 61643-11
Tecnología de vía de chispas RADAX-Flow
Indicación de fallo
Corriente de choque de rayo (10/350): 100 kA
Nivel de protección: <= 1,5 kV
Capacidad de apagado de corriente consecutiva: 100 Aeff a 255 V CA
Resistencia TOV: 1200 V/200 ms

Producto DEHN
Tipo: DGPM 1 255 FM
art. no.: 961185
o equivalente

Certyfikaty



Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

DSP según EN 61643-11 / ... IEC 61643-11 Tipo 1 + Tipo 2 / Clase I + Clase II
Tensión máxima de servicio permisible AC (UC ) 255 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (Iimp ) 100 kA
Nivel de protección (UP ) ≤ 1,5 kV
Certificaciones KEMA
Contactos FM/Forma de los contactos contacto conmutado

Produkt 961185 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 961185.

Idź do sklepu internetowego

DEHNgap Maxi 440 (FM)

Descargador de corriente de rayo N-PE coordinado, unipolar; en la versión FM con contacto de señalización a distancia (contacto conmutado libre de potencial).

2 Produkty

Nr kat. 961160 DGPM 440

GTIN / EAN 4013364116290, Nr taryfy celnej (EU): 85363030, Waga brutto: 415.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Descargador de corriente de rayo N-PE DEHNgap Maxi 440
Descargador de corriente de rayo coordinado N-PE, ancho 2TE
Descargador de tipo 1 según EN 61643-11
Tecnología de vía de chispas RADAX-Flow
Indicación de fallo
Corriente de choque de rayo (10/350): 100 kA
Nivel de protección: <= 2,5 kV
Capacidad de apagado de corriente consecutiva: 100 Aeff a 440 V CA
Resistencia TOV: 1200 V/200 ms

Producto DEHN
Tipo: DGPM 440
art. no.: 961160
o equivalente

Certyfikaty



Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

DSP según EN 61643-11 / ... IEC 61643-11 Tipo 1 / Clase I
Tensión máxima de servicio permisible AC (UC ) 440 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (Iimp ) 100 kA
Nivel de protección (UP ) ≤ 2,5 kV
Certificaciones UL

Produkt 961160 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 961160.

Idź do sklepu internetowego

Nr kat. 961165 DGPM 440 FM

GTIN / EAN 4013364116306, Nr taryfy celnej (EU): 85363030, Waga brutto: 418.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Descargador de corriente de rayo N-PE DEHNgap Maxi 440 FM
Descargador de corriente de rayo coordinado N-PE, ancho 2TE
con contacto de señalización remota
Descargador de tipo 1 según EN 61643-11
Tecnología de vía de chispas RADAX-Flow
Indicación de fallo
Corriente de choque de rayo (10/350): 100 kA
Nivel de protección: <= 2,5 kV
Capacidad de apagado de corriente consecutiva: 100 Aeff a 440 V CA
Resistencia TOV: 1200 V/200 ms

Producto DEHN
Tipo: DGPM 440 FM
art. no.: 961165
o equivalente

Certyfikaty



Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

DSP según EN 61643-11 / ... IEC 61643-11 Tipo 1 / Clase I
Tensión máxima de servicio permisible AC (UC ) 440 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (Iimp ) 100 kA
Nivel de protección (UP ) ≤ 2,5 kV
Certificaciones UL
Contactos FM/Forma de los contactos contacto conmutado

Produkt 961165 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 961165.

Idź do sklepu internetowego

DEHNgap H M 255

Descargador de corriente de rayo N-PE unipolar, modular.

1 Produkt

Nr kat. 961102 DGPH M 255

GTIN / EAN 4013364118690, Nr taryfy celnej (EU): 85363030, Waga brutto: 300.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Descargador de corrientes de rayo N-PE modular DEHNgap H M 255
Descargador unipolar de corrientes de rayo N-PE
modular, enchufable, coordinado, ancho 2 móds.
Descargador Tipo 1 según la EN 61643-11
vía de chispas de deslizamiento encapsulada,
controlada por presión
Corriente de choque de rayo (10/350): 100 kA
Nivel de protección: <= 4 kV
Capacidad de apagado
de corrientes consecutivas: 100 Aeff a 255 V ac
Resistencia a TOV: 1200 V/200 ms
Coordinación energética según la DIN EN 62305-4
directamente a descargadores N-PE DEHNgap C S
de la línea Red/Line

Producto DEHN
Tipo: DGPH M 255
art. no.: 961102
o equivalente

Certyfikaty



Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

DSP según EN 61643-11 / ... IEC 61643-11 Tipo 1 / Clase I
Tensión máxima de servicio permisible AC (UC ) 255 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (Iimp ) 100 kA
Nivel de protección (UP ) ≤ 4 kV

Produkt 961102 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 961102.

Idź do sklepu internetowego
