Nr kat. 942330 DG MP TNC ACI 275 FM

GTIN / EAN 4013364495319, Nr taryfy celnej (EU): 85363030, Waga brutto: 348.11 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Descargador de sobretensiones DEHNguard MP TNC ACI 275 FM
Descargador de sobretensiones
de 3 polos, modular, enchufable con
conmutador ACI/vía de chispas integrados
y doble borne de conexión Push-in, adecuado para
conexión en paralelo y cableado de paso
para sistemas TN-S, ancho de 3 módulos
con contacto de señalización remota
Descargador de tipo 2 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 275 V CA
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Resistencia al cortocircuito: 25 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP TNC ACI 275 FM
art. no.: 942330
o equivalente

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Nivel de protección (U_P )	≤ 1,5 kV
Fusible previo externo adicional requerido	no
Tensión TOV (U_T )	335 V / 5 s – soportado
Tensión TOV (U_T )	440 V / 120 min – soportado
Corriente de fuga	Sin corriente de fuga
Certificaciones	KEMA, VDE

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección (U_P )	≤ 1,5 kV
Nivel de protección con 5 kA (U_P )	≤ 1,5 kV
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo externo adicional requerido	no
Resistencia a cortocircuito AC (I_SCCR )	25 kA_eff
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	ninguno
Tensión TOV (U_T )	335 V / 5 s – soportado
Tensión TOV (U_T )	440 V / 120 min – soportado
Corriente de fuga	Sin corriente de fuga
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo/fallo	verde / rojo
Numero de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	3 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm²rígido / flexible

Produkt 942330 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942330.

Idź do sklepu internetowego

Nr kat. 942440 DG MP TNS ACI 275 FM

GTIN / EAN 4013364477148, Nr taryfy celnej (EU): 85363030, Waga brutto: 377.08 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Pliki CAD

Descargador de sobretensiones DEHNguard MP TNS ACI 275 FM
Descargador de sobretensiones
de 4 polos, modular, enchufable con
conmutador ACI/vía de chispas integrados
y doble borne de conexión Push-in, adecuado para
conexión en paralelo y cableado de paso
para sistemas TN-S, ancho de 4 módulos
con contacto de señalización remota
Descargador de tipo 2 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 275 V CA
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Resistencia al cortocircuito: 25 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP TNS ACI 275 FM
art. no.: 942440
o equivalente

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC [L-PE] (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo externo adicional requerido	no
Tensión TOV (U_T )	335 V / 5 s – soportado
Tensión TOV (U_T )	440 V / 120 min – soportado
Corriente de fuga	Sin corriente de fuga
Certificaciones	KEMA, VDE

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [L-PE] (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-PE]/[N-PE] con 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo externo adicional requerido	no
Resistencia a cortocircuito AC (I_SCCR )	25 kA_eff
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	ninguno
Tensión TOV (U_T )	335 V / 5 s – soportado
Tensión TOV (U_T )	440 V / 120 min – soportado
Corriente de fuga	Sin corriente de fuga
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo/fallo	verde / rojo
Numero de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible

Produkt 942440 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942440.

Idź do sklepu internetowego

Nr kat. 942341 DG MP TT ACI 275 FM

GTIN / EAN 4013364477186, Nr taryfy celnej (EU): 85363030, Waga brutto: 377.71 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Pliki CAD

Descargador de sobretensiones DEHNguard MP TT ACI 275 FM
Descargador de sobretensiones
de 4 polos, modular, enchufable con
conmutador ACI/vía de chispas integrados
y doble borne de conexión Push-in, adecuado para
conexión en paralelo y cableado de paso
para sistemas TT y TN-S, ancho de 4 módulos
con contacto de señalización remota
Descargador de tipo 2 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 275 V CA
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Resistencia al cortocircuito: 25 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP TT ACI 275 FM
art. no.: 942341
o equivalente

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	20 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo externo adicional requerido	no
Tensión TOV [L-N] (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T )	440 V / 120 min. – soportado
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms – soportado
Corriente de fuga	Sin corriente de fuga
Certificaciones	KEMA, VDE

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	20 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	20 kA
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-N]/[N-PE] con 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacidad de apagado de corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 100 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Fusible previo externo adicional requerido	no
Resistencia a cortocircuito AC (I_SCCR )	25 kA_eff
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	ninguno
Tensión TOV [L-N] (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T )	440 V / 120 min. – soportado
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms – soportado
Corriente de fuga	Sin corriente de fuga
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo/fallo	verde / rojo
Numero de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible

Produkt 942341 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942341.

Idź do sklepu internetowego

Nr kat. 942342 DG MP TT ACI 385 FM

GTIN / EAN 4013364484870, Nr taryfy celnej (EU): 85363030, Waga brutto: 439.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Pliki CAD

Descargador de sobretensiones DEHNguard MP TT ACI 385 FM
Descargador de sobretensiones
de 4 polos, modular, enchufable con
conmutador ACI/vía de chispas integrados
y doble borne de conexión Push-in, adecuado para
conexión en paralelo y cableado de paso
para sistemas TT y TN-S, ancho de 4 módulos
con contacto de señalización remota
Descargador de tipo 2 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 385 V CA
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Resistencia al cortocircuito: 25 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP TT ACI 385 FM
art. no.: 942342
o equivalente

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC [L-N] (U_C )	385 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente nominal máx. de descarga (8/20 µs) [L-N] (I_max )	40 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo externo adicional requerido	no
Tensión TOV [L-N] (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T )	440 V / 120 min. – soportado
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms – soportado
Corriente de fuga	Sin corriente de fuga
Certificaciones	KEMA, VDE

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [L-N] (U_C )	385 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente nominal máx. de descarga (8/20 µs) [L-N] (I_max )	40 kA
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-N]/[N-PE] con 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacidad de apagado de corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 100 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Fusible previo externo adicional requerido	no
Resistencia a cortocircuito AC (I_SCCR )	25 kA_eff
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	ninguno
Tensión TOV [L-N] (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T )	440 V / 120 min. – soportado
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms – soportado
Corriente de fuga	Sin corriente de fuga
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo/fallo	verde / rojo
Numero de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible

Produkt 942342 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942342.

Idź do sklepu internetowego

Nr kat. 942220 DG MP TN ACI 275 FM

GTIN / EAN 4013364495425, Nr taryfy celnej (EU): 85363030, Waga brutto: 234.63 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Descargador de sobretensiones DEHNguard MP TN ACI 275 FM
Descargador de sobretensiones
de 2 polos, modular, enchufable con
conmutador ACI/vía de chispas integrados
y doble borne de conexión Push-in, adecuado para
conexión en paralelo y cableado de paso
para redes TN, ancho de 2 módulos
con contacto de señalización remota
Descargador de tipo 2 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 275 V CA
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Resistencia al cortocircuito: 25 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP TN ACI 275 FM
art. no.: 942220
o equivalente

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC [L-PE] (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo externo adicional requerido	no
Tensión TOV (U_T )	335 V / 5 s – soportado
Tensión TOV (U_T )	440 V / 120 min – soportado
Corriente de fuga	Sin corriente de fuga
Certificaciones	KEMA, VDE

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [L-PE] (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-PE]/[N-PE] con 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo externo adicional requerido	no
Resistencia a cortocircuito AC (I_SCCR )	25 kA_eff
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	ninguno
Tensión TOV (U_T )	335 V / 5 s – soportado
Tensión TOV (U_T )	440 V / 120 min – soportado
Corriente de fuga	Sin corriente de fuga
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo/fallo	verde / rojo
Numero de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm EN 60715
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	2 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible

Produkt 942220 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942220.

Idź do sklepu internetowego

Nr kat. 942121 DG MP TT 2P ACI 275 FM

GTIN / EAN 4013364495364, Nr taryfy celnej (EU): 85363030, Waga brutto: 250.04 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Descargador de sobretensiones DEHNguard MP TT 2P ACI 275 FM
Descargador de sobretensiones
de 2 polos, modular, enchufable con
conmutador ACI/vía de chispas integrados
y doble borne de conexión Push-in, adecuado para
conexión en paralelo y cableado de paso
para redes TT y TN, ancho de 2 módulos
con contacto de señalización remota
Descargador de tipo 2 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 275 V CA
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Resistencia al cortocircuito: 25 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP TT 2P ACI 275 FM
art. no.: 942121
o equivalente

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	20 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo externo adicional requerido	no
Tensión TOV [L-N] (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T )	440 V / 120 min – soportado
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms – soportado
Corriente de fuga	Sin corriente de fuga
Certificaciones	KEMA, VDE

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	20 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	20 kA
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-N]/[N-PE] con 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacidad de apagado de corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 100 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Fusible previo externo adicional requerido	no
Resistencia a cortocircuito AC (I_SCCR )	25 kA_eff
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	ninguno
Tensión TOV [L-N] (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T )	440 V / 120 min – soportado
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms – soportado
Corriente de fuga	Sin corriente de fuga
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo/fallo	verde / rojo
Numero de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm EN 60715
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	2 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible

Produkt 942121 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942121.

Idź do sklepu internetowego

Nr kat. 942122 DG MP TT 2P ACI 385 FM

GTIN / EAN 4013364495371, Nr taryfy celnej (EU): 85363030, Waga brutto: 250.24 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Descargador de sobretensiones DEHNguard MP TT 2P ACI 385 FM
Descargador de sobretensiones
de 2 polos, modular, enchufable con
conmutador ACI/vía de chispas integrados
y doble borne de conexión Push-in, adecuado para
conexión en paralelo y cableado de paso
para redes TT y TN, ancho de 2 módulos
con contacto de señalización remota
Descargador de tipo 2 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 385 V CA
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Resistencia al cortocircuito: 25 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP TT 2P ACI 385 FM
art. no.: 942122
o equivalente

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC [L-N] (U_C )	385 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente nominal máx. de descarga (8/20 µs) [L-N] (I_max )	40 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo externo adicional requerido	no
Tensión TOV [L-N] (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T )	440 V / 120 min – soportado
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms – soportado
Corriente de fuga	Sin corriente de fuga
Certificaciones	KEMA, VDE

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [L-N] (U_C )	385 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente nominal máx. de descarga (8/20 µs) [L-N] (I_max )	40 kA
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-N]/[N-PE] con 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Tiempo de respuesta [L-N] (t_A )	≤ 100 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Fusible previo externo adicional requerido	no
Resistencia a cortocircuito AC (I_SCCR )	25 kA_eff
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	ninguno
Tensión TOV [L-N] (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T )	440 V / 120 min – soportado
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms – soportado
Corriente de fuga	Sin corriente de fuga
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo/fallo	verde / rojo
Numero de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm EN 60715
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	2 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible

Produkt 942122 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942122.

Idź do sklepu internetowego

Nr kat. 952330 DG M TNC ACI 275 FM

GTIN / EAN 4013364376649, Nr taryfy celnej (EU): 85363030, Waga brutto: 360.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Descargador de sobretensiones con tecnología ACI
DEHNguard M TNC ACI 275 FM
Descargador de sobretensiones modular, tripolar, enchufable
von conmutador ACI/vía de chispas integrado
para los sistemas 230/400 V TN-C, ancho 3 móds.
con contacto de señalización a distancia
Descargador tipo 2 según la EN 61643-11
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Fusible externo adicional no requerido
Coordinación energética según la DIN EN 62305-4
Descargador de la línea de productos de Red/Line
Indicación de fallo mecánica para los descargadores

Producto DEHN
Tipo: DG M TNC ACI 275 FM
art. no.: 952330
o equivalente

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Nivel de protección (U_P )	≤ 1,5 kV
Fusible previo externo adicional requerido	no
Tensión TOV (U_T )	440 V / 120 min. – soportado
Corriente de fuga	Sin corriente de fuga
Certificaciones	KEMA

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Nivel de protección (U_P )	≤ 1,5 kV
Nivel de protección con 5 kA (U_P )	≤ 1,5 kV
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo externo adicional requerido	no
Resistencia a cortocircuito AC (I_SCCR )	25 kA_eff
Tensión TOV (U_T )	440 V / 120 min. – soportado
Corriente de fuga	Sin corriente de fuga
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo/fallo	verde / rojo
Numero de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	3 módulo(s), DIN 43880
Certificaciones	KEMA
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm²rígido / flexible

Produkt 952330 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952330.

Idź do sklepu internetowego

Nr kat. 952440 DG M TNS ACI 275 FM

GTIN / EAN 4013364376625, Nr taryfy celnej (EU): 85363030, Waga brutto: 450.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Descargador de sobretensiones con la tecnología ACI
DEHNguard M TNS ACI 275 FM
Descargador de sobretensiones de 4 polos, modular, enchufable
con conmutador ACI/vía de chispas integrados
para los sistemas 230/400 V TN-S, ancho 4 móds.
Con contacto de señalización a distancia
Descargador Tipo 2 según la EN 61643-11
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Fusible externo adicional no requerido
Coordinación energética según la DIN EN 62305-4
Descargador de la familia de productos Red/Line
Indicación de fallo mecánica para los descargadores

Producto DEHN
Tipo: DG M TNS ACI 275 FM
art. no.: 952440
o equivalente

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC [L-PE] (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo externo adicional requerido	no
Tensión TOV (U_T )	440 V / 120 min. – soportado
Corriente de fuga	Sin corriente de fuga
Certificaciones	KEMA

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [L-PE] (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo externo adicional requerido	no
Resistencia a cortocircuito AC (I_SCCR )	25 kA_eff
Tensión TOV (U_T )	440 V / 120 min. – soportado
Corriente de fuga	Sin corriente de fuga
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo/fallo	verde / rojo
Numero de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible

Produkt 952440 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952440.

Idź do sklepu internetowego

Nr kat. 952341 DG M TT ACI 275 FM

GTIN / EAN 4013364376632, Nr taryfy celnej (EU): 85363030, Waga brutto: 455.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Descargador de sobretensiones con la tecnología ACI

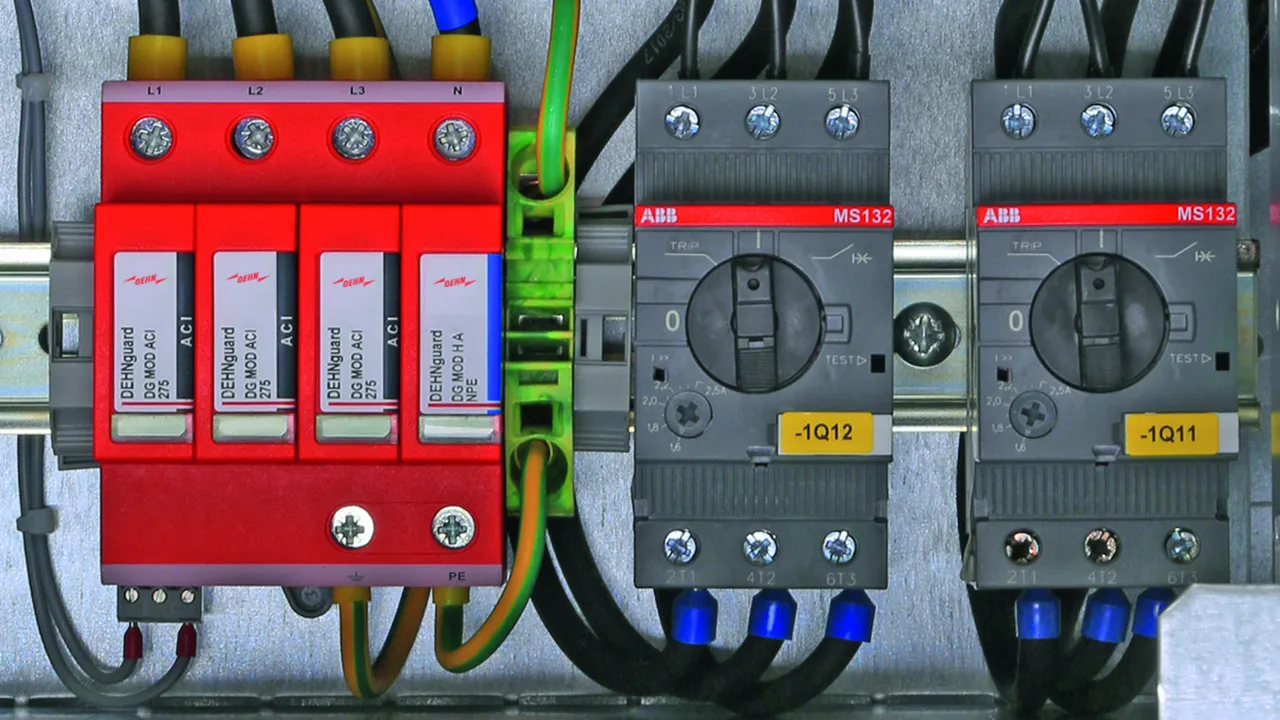

DEHNguard M TT ACI 275 FM
Descargador de sobretensiones de 4 polos, modular, enchufable
con conmutador ACI/vía de chispas integrada
para los sistemas 230/400 V TT y TN-S, ancho 4 móds.
Con contacto de señalización a distancia
Descargador Tipo 2 según la EN 61643-11
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Fusible externo adicional no requerido
Coordinación energética según la DIN EN 62305-4
Descargador de la familia de productos Red/Line
Indicación de fallo mecánica para los descargadores

Producto DEHN
Tipo: DG M TT ACI 275 FM
art. no.: 952341
o equivalente

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	20 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo externo adicional requerido	no
Tensión TOV [L-N] (U_T )	440 V / 120 min. – soportado
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms – soportado
Corriente de fuga	Sin corriente de fuga
Certificaciones	KEMA

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	20 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	80 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-N]/[N-PE] con 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacidad de apagado de corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 100 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Fusible previo externo adicional requerido	no
Resistencia a cortocircuito AC (I_SCCR )	25 kA_eff
Tensión TOV [L-N] (U_T )	440 V / 120 min. – soportado
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms – soportado
Corriente de fuga	Sin corriente de fuga
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo/fallo	verde / rojo
Numero de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible

Produkt 952341 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952341.

Idź do sklepu internetowego

Nr kat. 952342 DG M TT ACI 385 FM

GTIN / EAN 4013364387850, Nr taryfy celnej (EU): 85363030, Waga brutto: 520.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Pliki CAD

Descargador de sobretensiones con tecnología ACI DEHNguard M TT ACI 385 FM
Descargador de sobretensiones de 4 polos, modular, enchufable
con conmutador ACI/vía de chispas integrados
para redes TT y TN-S de 230/400 V, ancho de 4 módulos
con contacto de señalización remota
Descargador de tipo 2 según EN 61643-11
Máxima tensión de servicio: 385 V CA
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Fusible previo externo adicional no requerido
Coordinación energética según UNE EN 62305-4
Descargador de la familia Red/Line
Indicación de fallo mecánico del descargador

Producto DEHN
Tipo: DG M TT ACI 385 FM
art. no.: 952342
o equivalente

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC [L-N] (U_C )	385 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	20 kA
Corriente nominal máx. de descarga (8/20 µs) [L-N] (I_max )	40 kA
Corriente nominal máx. de descarga (8/20 µs) [N-PE] (I_max )	120 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo externo adicional requerido	no
Tensión TOV [L-N] (U_T )	440 V / 120 min. – soportado
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms – soportado
Corriente de fuga	Sin corriente de fuga
Certificaciones	KEMA

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [L-N] (U_C )	385 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	20 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	80 kA
Corriente nominal máx. de descarga (8/20 µs) [L-N] (I_max )	40 kA
Corriente nominal máx. de descarga (8/20 µs) [N-PE] (I_max )	120 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-N]/[N-PE] con 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacidad de apagado de corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 100 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Fusible previo externo adicional requerido	no
Resistencia a cortocircuito AC (I_SCCR )	25 kA_eff
Tensión TOV [L-N] (U_T )	440 V / 120 min. – soportado
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms – soportado
Corriente de fuga	Sin corriente de fuga
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo/fallo	verde / rojo
Numero de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido / flexible
Sección de conexión (máx.)	35 mm²flexible / 25 mm²flexible
Montaje sobre	35 mm carril DIN según la EN 60715
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible
Datos técnicos adicionales:	---------------------------------
– Máx. corriente prospectiva de cortocircuito	50 kA_eff

Produkt 952342 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952342.

Idź do sklepu internetowego

Nr kat. 952220 DG M TN ACI 275 FM

GTIN / EAN 4013364376656, Nr taryfy celnej (EU): 85363030, Waga brutto: 245.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Descargador de sobretensiones con la tecnología ACI
DEHNguard M TN ACI 275 FM
Descargador de sobretensiones de 2 polos, modular, enchufable
con conmutador ACI/vía de chispas integrados
para los sistemas 230 V TN monofásicos, ancho 2 móds.
Con contacto de señalización a distancia
Descargador Tipo 2 según la EN 61643-11
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Fusible externo adicional no requerido
Coordinación energética según la DIN EN 62305-4
Descargador de la familia de productos Red/Line
Indicación de fallo mecánica para los descargadores

Producto DEHN
Tipo: DG M TN ACI 275 FM
art. no.: 952220
o equivalente

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC [L-PE] (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo externo adicional requerido	no
Tensión TOV (U_T )	440 V / 120 min. – soportado
Corriente de fuga	Sin corriente de fuga
Certificaciones	KEMA

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [L-PE] (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo externo adicional requerido	no
Resistencia a cortocircuito AC (I_SCCR )	25 kA_eff
Tensión TOV (U_T )	440 V / 120 min. – soportado
Corriente de fuga	Sin corriente de fuga
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo/fallo	verde / rojo
Numero de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm EN 60715
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	2 módulo(s), DIN 43880
Certificaciones	KEMA
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible

Produkt 952220 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952220.

Idź do sklepu internetowego

Nr kat. 952121 DG M TT 2P ACI 275 FM

GTIN / EAN 4013364376663, Nr taryfy celnej (EU): 85363030, Waga brutto: 255.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Descargador de sobretensiones con la tecnología ACI
DEHNguard M TT 2P ACI 275 FM
Descargador de sobretensiones de 2 polos, modular, enchufable
con conmutador ACI/vía de chispas integrado
para los sistemas 230 V TT y TN monofásicos, ancho 2 móds.
Con contacto de señalización a distancia
Descargador Tipo 2 según la EN 61643-11
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Fusible externo adicional no requerido
Coordinación energética según la DIN EN 62305-4
Descargador de la familia de productos Red/Line
Indicación de fallo mecánica para los descargadores

Producto DEHN
Tipo: DG M TT 2P ACI 275 FM
art. no.: 952121
o equivalente

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	20 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo externo adicional requerido	no
Tensión TOV [L-N] (U_T )	440 V / 120 min. – soportado
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms – soportado
Corriente de fuga	Sin corriente de fuga
Certificaciones	KEMA

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	20 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	80 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-N]/[N-PE] con 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacidad de apagado de corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 100 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Fusible previo externo adicional requerido	no
Resistencia a cortocircuito AC (I_SCCR )	25 kA_eff
Tensión TOV [L-N] (U_T )	440 V / 120 min. – soportado
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms – soportado
Corriente de fuga	Sin corriente de fuga
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo/fallo	verde / rojo
Numero de puertos	1
Sección de conexión (mín.)	1.5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm EN 60715
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	2 módulo(s), DIN 43880
Certificaciones	KEMA
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible

Produkt 952121 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952121.

Idź do sklepu internetowego

Nr kat. 952122 DG M TT 2P ACI 385 FM

GTIN / EAN 4013364387867, Nr taryfy celnej (EU): 85363030, Waga brutto: 298.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Pliki CAD

Descargador de sobretensiones con tecnología ACI DEHNguard M TT 2P ACI 385 FM
Descargador de sobretensiones de 2 polos, modular, enchufable
con conmutador ACI/vía de chispas integrados
para redes TT y TN, ancho de 2 módulos
con contacto de señalización remota
Descargador de tipo 2 según EN 61643-11
Máxima tensión de servicio: 385 V CA
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Fusible previo externo adicional no requerido
Coordinación energética según UNE EN 62305-4
Descargador de la familia Red/Line
Indicación de fallo mecánico del descargador

Producto DEHN
Tipo: DG M TT 2P ACI 385 FM
art. no.: 952122
o equivalente

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC [L-N] (U_C )	385 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	20 kA
Corriente nominal máx. de descarga (8/20 µs) [L-N] (I_max )	40 kA
Corriente nominal máx. de descarga (8/20 µs) [N-PE] (I_max )	120 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo externo adicional requerido	no
Tensión TOV [L-N] (U_T )	440 V / 120 min. – soportado
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms. – soportado
Corriente de fuga	Sin corriente de fuga
Certificaciones	KEMA

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [L-N] (U_C )	385 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	20 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	80 kA
Corriente nominal máx. de descarga (8/20 µs) [L-N] (I_max )	40 kA
Corriente nominal máx. de descarga (8/20 µs) [N-PE] (I_max )	120 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-N]/[N-PE] con 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacidad de apagado de corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 100 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Fusible previo externo adicional requerido	no
Resistencia a cortocircuito AC (I_SCCR )	25 kA_eff
Tensión TOV [L-N] (U_T )	440 V / 120 min. – soportado
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms. – soportado
Corriente de fuga	Sin corriente de fuga
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo/fallo	verde / rojo
Numero de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido / flexible
Sección de conexión (máx.)	35 mm²flexible / 25 mm²flexible
Montaje sobre	35 mm carril DIN según EN 60715
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	2 módulo(s), DIN 43880
Certificaciones	KEMA
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm²rígido / flexible
Datos técnicos adicionales:	---------------------------------
– Máx. corriente prospectiva de cortocircuito	50 kA_eff

Produkt 952122 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952122.

Idź do sklepu internetowego

Nr kat. 952100 DG S ACI 275 FM

GTIN / EAN 4013364376526, Nr taryfy celnej (EU): 85363030, Waga brutto: 142.10 g, Jednostka opakowaniowa: 1.00 unidad(es)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Descargador de sobretensiones con la tecnología ACI
DEHNguard S ACI 275 FM
Descargador de sobretensiones unipolar, modular, enchufable
con conmutador ACI/vía de chispas integrados, ancho 1 mód.
Con contacto de señalización a distancia
Descargador Tipo 2 según la EN 61643-11
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Fusible externo adicional no requerido
Coordinación energética según la DIN EN 62305-4
Descargador de la familia de productos Red/Line
Indicación de fallo mecánica para los descargadores

Producto DEHN
Tipo: DG S ACI 275 FM
art. no.: 952100
o equivalente

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Nivel de protección (U_P )	≤ 1,5 kV
Fusible previo externo adicional requerido	no
Tensión TOV (U_T )	440 V / 120 min. – soportado
Corriente de fuga	Sin corriente de fuga
Certificaciones	KEMA

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Nivel de protección (U_P )	≤ 1,5 kV
Nivel de protección con 5 kA (U_P )	≤ 1,5 kV
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo externo adicional requerido	no
Resistencia a cortocircuito AC (I_SCCR )	25 kA_eff
Tensión TOV (U_T )	440 V / 120 min. – soportado
Corriente de fuga	Sin corriente de fuga
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo/fallo	verde / rojo
Numero de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm EN 60715
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	1 módulo(s), DIN 43880
Certificaciones	KEMA
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm²rígido/flexible

Produkt 952100 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952100.

Idź do sklepu internetowego

Nr kat. 952113 DG S ACI 385 FM

GTIN / EAN 4013364387874, Nr taryfy celnej (EU): 85363030, Waga brutto: 158.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Pliki CAD

Descargador de sobretensiones con la tecnología ACI
DEHNguard S ACI 275 FM
Descargador de sobretensiones unipolar, modular, enchufable
con conmutador ACI/vía de chispas integrados, ancho 1 mód.
Con contacto de señalización a distancia
Descargador Tipo 2 según la EN 61643-11
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Fusible externo adicional no requerido
Coordinación energética según la DIN EN 62305-4
Descargador de la familia de productos Red/Line
Indicación de fallo mecánica para los descargadores

Producto DEHN
Tipo: DG S ACI 385 FM
art. no.: 952113
o equivalente

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Dane techniczne

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC (U_C )	385 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente nominal máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 1,5 kV
Fusible previo externo adicional requerido	no
Tensión TOV (U_T )	440 V / 120 min. – soportado
Corriente de fuga	Sin corriente de fuga
Certificaciones	KEMA

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC (U_C )	385 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente nominal máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 1,5 kV
Nivel de protección con 5 kA (U_P )	≤ 1,5 kV
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo externo adicional requerido	no
Resistencia a cortocircuito AC (I_SCCR )	25 kA_eff
Tensión TOV (U_T )	440 V / 120 min. – soportado
Corriente de fuga	Sin corriente de fuga
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo/fallo	verde / rojo
Numero de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido / flexible
Sección de conexión (máx.)	35 mm²flexible / 25 mm²flexible
Montaje sobre	35 mm carril DIN según la EN 60715
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	1 módulo(s), DIN 43880
Certificaciones	KEMA
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm²rígido / flexible
Datos técnicos adicionales:	---------------------------------
– Máx. corriente prospectiva de cortocircuito	50 kA_eff

Produkt 952113 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952113.

Idź do sklepu internetowego

DEHNguard modular con Advanced-Circuit Interruption (dimensionamiento seguro)

DEHNguard MP TNC ACI 275 FM

Nr kat. 942330 DG MP TNC ACI 275 FM

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TNC_ACI_XXX_FM.stp

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TNC_ACI_XXX_FM.igs

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TNC_ACI_XXX_FM.jt

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TNC_ACI_XXX_FM.dwg

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TNC_ACI_XXX_FM_m_DE_EN.dxf

Technika ACI

Produkt 942330 został dodany do notatnika.

Do koszyka dodano produkt 942330.

DEHNguard MP TNS ACI ... FM

Nr kat. 942440 DG MP TNS ACI 275 FM

Nie masz uprawnień, by pobrać 942440.stp

Nie masz uprawnień, by pobrać 942440.igs

Nie masz uprawnień, by pobrać 942440.jt

Nie masz uprawnień, by pobrać 942440.dwg

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TNS_TT_ACI_XXX_FM_m_DE_EN.dxf

Technika ACI

Produkt 942440 został dodany do notatnika.

Do koszyka dodano produkt 942440.

DEHNguard MP TT ACI ... FM

Nr kat. 942341 DG MP TT ACI 275 FM

Nie masz uprawnień, by pobrać 942440.stp

Nie masz uprawnień, by pobrać 942440.igs

Nie masz uprawnień, by pobrać 942440.jt

Nie masz uprawnień, by pobrać 942440.dwg

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TNS_TT_ACI_XXX_FM_m_DE_EN.dxf

Technika ACI

Produkt 942341 został dodany do notatnika.

Do koszyka dodano produkt 942341.

Nr kat. 942342 DG MP TT ACI 385 FM

Nie masz uprawnień, by pobrać 942440.stp

Nie masz uprawnień, by pobrać 942440.igs

Nie masz uprawnień, by pobrać 942440.jt

Nie masz uprawnień, by pobrać 942440.dwg

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TNS_TT_ACI_XXX_FM_m_DE_EN.dxf

Technika ACI

Produkt 942342 został dodany do notatnika.

Do koszyka dodano produkt 942342.

DEHNguard MP TN ACI 275 FM

Nr kat. 942220 DG MP TN ACI 275 FM

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.stp

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.igs

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.jt

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.dwg

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TN_TT 2P_ACI_XXX_FM_m_DE_EN.dxf

Technika ACI

Produkt 942220 został dodany do notatnika.

Do koszyka dodano produkt 942220.

DEHNguard MP TT 2P ACI ... FM

Nr kat. 942121 DG MP TT 2P ACI 275 FM

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.stp

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.igs

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.jt

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.dwg

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TN_TT 2P_ACI_XXX_FM_m_DE_EN.dxf

Technika ACI

Produkt 942121 został dodany do notatnika.

Do koszyka dodano produkt 942121.

Nr kat. 942122 DG MP TT 2P ACI 385 FM

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.stp

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.igs

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.jt

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.dwg

Nie masz uprawnień, by pobrać 942XXX_DG_MP_TN_TT 2P_ACI_XXX_FM_m_DE_EN.dxf

Technika ACI

Produkt 942122 został dodany do notatnika.

Do koszyka dodano produkt 942122.

DEHNguard M TNC ACI 275 FM

Nr kat. 952330 DG M TNC ACI 275 FM

Nie masz uprawnień, by pobrać 952330.stp

Nie masz uprawnień, by pobrać 952330.igs

Nie masz uprawnień, by pobrać 952330.jt

Nie masz uprawnień, by pobrać 952330.dwg

Nie masz uprawnień, by pobrać 952330m_E.dxf

Nie masz uprawnień, by pobrać DEHN.952330.wspak

Nie masz uprawnień, by pobrać DEHN.952330.edz

Technika ACI

Produkt 952330 został dodany do notatnika.
