EXFS L / EXFS KU

Para conexión indirecta/toma de tierra de partes de la instalación separadas por razones de servicio, en caso de perturbaciones causadas por el rayo
Ejecución para la compensación de potencial de protección contra rayos según DIN EN 62305 / VDE 0185 para zonas Ex (zona 2)
Carcasa de fundición de zinc resistente a la corrosión con cubierta de plástico y con conexión flexible de los conductores

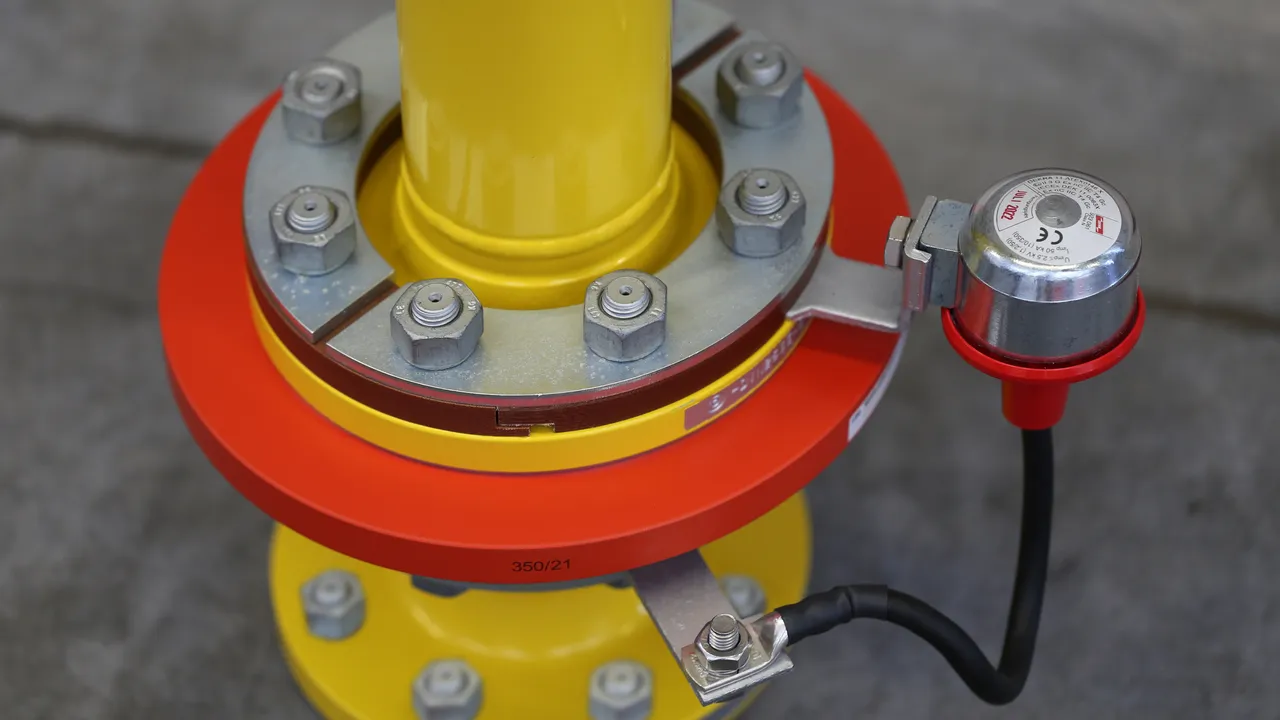

Para puentear piezas de aislamiento, bridas aislantes etc. en tramos de tuberías protegidos catódicamente contra la corrosión
Ejecución capaz de soportar elevadas cargas
Certificación de acuerdo con "Directiva ATEX" 2014/34/EU e IECEx

Szczegóły

EXFS L

Vía de chispas de separación Ex para montaje en superficie.

3 Produkty

Nr kat. 923060 EXFS L100

GTIN / EAN 4013364038899, Nr taryfy celnej (EU): 85369095, Waga brutto: 805.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Pliki CAD

Vía de chispas de separación EX, EXFS L100
Vía de chispas de separación Ex, EXFS L100
para su utilización en zonas Ex
(zona 2) con cable de conexión flexible
certificado por ATEX (2014/34/EU)
para la equipotencialidad contra el rayo
según DIN VDE 0185-305-3
Corriente de choque de rayo (10/350): 50 kA
Clase de capacidad para derivar corrientes de rayo
según EN 50 164-3: N
Corriente nominal de descarga (8/20): 100 kA
100% Tensión de respuesta de choque de rayo:<= 2,5 kV
Tensión de respuesta AC (50 Hz): <= 1,2 kV
Longitud del cable: 100 mm
para medida de brida: 20 - 130 mm

Producto DEHN
Tipo: EXFS L100
art. no.: 923060
o equivalente

Certyfikaty

Dane techniczne

Vía de chispas de separación según EN 62561-3 / ... IEC 62561-3	sí
Corriente de impulso de rayo (10/350 µs) (I_imp )	50 kA
Clase de descargador de rayo	N
Impulso nominal de respuesta de choque de rayo (U_{r imp} )	≤ 2,5 kV
Clase de protección	IP 54
Certificaciones ATEX	DEKRA 11ATEX0146 X
Marcado Ex según EN 60079-0 y EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc
Certificaciones IECEx	IECEx DEK 11.0063X
Marcado Ex según EN 60079-0	Ex nC IIC T4 Gc
Largo del cable	100 mm

Vía de chispas de separación según EN 62561-3 / ... IEC 62561-3	sí
Corriente de impulso de rayo (10/350 µs) (I_imp )	50 kA
Clase de descargador de rayo	N
Tensión de dimensionamiento (50 Hz) (U_wAC )	300 V
Impulso nominal de respuesta de choque de rayo (U_{r imp} )	≤ 2,5 kV
Temperatura de trabajo (T_U )	-20 °C ... +80 °C
Margen de temperatura ambiente en zonas Ex	-20 °C ... +60 °C
Clase de protección	IP 54
Certificaciones ATEX	DEKRA 11ATEX0146 X
Marcado Ex según EN 60079-0 y EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc
Certificaciones IECEx	IECEx DEK 11.0063X
Marcado Ex según EN 60079-0	Ex nC IIC T4 Gc
Longitud de la carcasa	90 mm
Diámetro de la carcasa	63 mm
Material de la carcasa	Fundición inyectada de zinc, plástico
Conexión-Cable	NSLFF 25 mm² con bulón de cable y tornillo / tuerca M10
Largo del cable	100 mm
Medidas de la brida	20-130 mm
Datos técnicos adicionales:	--------------------
– Corriente nominal de descarga (8/20 µs) (I_n )	100 kA
– Tensión alterna de respuesta (50 Hz) (U_aw )	≤ 1,2 kV

Produkt 923060 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 923060.

Idź do sklepu internetowego

Nr kat. 923061 EXFS L200

GTIN / EAN 4013364038905, Nr taryfy celnej (EU): 85369095, Waga brutto: 830.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Pliki CAD

Vía de chispas de separación EX, EXFS L200
Vía de chispas de separación Ex, EXFS L200
para su utilización en zonas Ex
(zona 2) con cable de conexión flexible
certificado por ATEX (2014/34/EU)
para la equipotencialidad contra el rayo
según DIN VDE 0185-305-3
Corriente de choque de rayo (10/350): 50 kA
Clase de capacidad para derivar corrientes de rayo
según EN 50 164-3: N
Corriente nominal de descarga (8/20): 100 kA
100% Tensión de respuesta de choque de rayo:<= 2,5 kV
Tensión de respuesta AC (50 Hz): <= 1,2 kV
Longitud del cable: 200 mm
para medida de brida: 120 - 230 mm

Producto DEHN
Tipo: EXFS L200
art. no.: 923061
o equivalente

Certyfikaty

Dane techniczne

Vía de chispas de separación según EN 62561-3 / ... IEC 62561-3	sí
Corriente de impulso de rayo (10/350 µs) (I_imp )	50 kA
Clase de descargador de rayo	N
Impulso nominal de respuesta de choque de rayo (U_{r imp} )	≤ 2,5 kV
Clase de protección	IP 54
Certificaciones ATEX	DEKRA 11ATEX0146 X
Marcado Ex según EN 60079-0 y EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc
Certificaciones IECEx	IECEx DEK 11.0063X
Marcado Ex según EN 60079-0	Ex nC IIC T4 Gc
Largo del cable	200 mm

Vía de chispas de separación según EN 62561-3 / ... IEC 62561-3	sí
Corriente de impulso de rayo (10/350 µs) (I_imp )	50 kA
Clase de descargador de rayo	N
Tensión de dimensionamiento (50 Hz) (U_wAC )	300 V
Impulso nominal de respuesta de choque de rayo (U_{r imp} )	≤ 2,5 kV
Temperatura de trabajo (T_U )	-20 °C ... +80 °C
Margen de temperatura ambiente en zonas Ex	-20 °C ... +60 °C
Clase de protección	IP 54
Certificaciones ATEX	DEKRA 11ATEX0146 X
Marcado Ex según EN 60079-0 y EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc
Certificaciones IECEx	IECEx DEK 11.0063X
Marcado Ex según EN 60079-0	Ex nC IIC T4 Gc
Longitud de la carcasa	90 mm
Diámetro de la carcasa	63 mm
Material de la carcasa	Fundición inyectada de zinc, plástico
Conexión-Cable	NSLFF 25 mm² con bulón de cable y tornillo / tuerca M10
Largo del cable	200 mm
Medidas de la brida	120-230 mm
Datos técnicos adicionales:	--------------------
– Corriente nominal de descarga (8/20 µs) (I_n )	100 kA
– Tensión alterna de respuesta (50 Hz) (U_aw )	≤ 1,2 kV

Produkt 923061 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 923061.

Idź do sklepu internetowego

Nr kat. 923062 EXFS L300

GTIN / EAN 4013364038912, Nr taryfy celnej (EU): 85369095, Waga brutto: 861.00 g, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Informacje dodatkowe

Pliki CAD

Vía de chispas de separación EX, EXFS L300
Vía de chispas de separación Ex, EXFS L300
para su utilización en zonas Ex
(zona 2) con cable de conexión flexible
certificado por ATEX (2014/34/EU)
para la equipotencialidad contra el rayo
según DIN VDE 0185-305-3
Corriente de choque de rayo (10/350): 50 kA
Clase de capacidad para derivar corrientes de rayo
según EN 50 164-3: N
Corriente nominal de descarga (8/20): 100 kA
100% Tensión de respuesta de choque de rayo:<= 2,5 kV
Tensión de respuesta AC (50 Hz): <= 1,2 kV
Longitud del cable: 300 mm
para medida de brida: 220 - 320 mm

Producto DEHN
Tipo: EXFS L300
art. no.: 923062
o equivalente

Certyfikaty

Dane techniczne

Vía de chispas de separación según EN 62561-3 / ... IEC 62561-3	sí
Corriente de impulso de rayo (10/350 µs) (I_imp )	50 kA
Clase de descargador de rayo	N
Impulso nominal de respuesta de choque de rayo (U_{r imp} )	≤ 2,5 kV
Clase de protección	IP 54
Certificaciones ATEX	DEKRA 11ATEX0146 X
Marcado Ex según EN 60079-0 y EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc
Certificaciones IECEx	IECEx DEK 11.0063X
Marcado Ex según EN 60079-0	Ex nC IIC T4 Gc
Largo del cable	300 mm

Vía de chispas de separación según EN 62561-3 / ... IEC 62561-3	sí
Corriente de impulso de rayo (10/350 µs) (I_imp )	50 kA
Clase de descargador de rayo	N
Tensión de dimensionamiento (50 Hz) (U_wAC )	300 V
Impulso nominal de respuesta de choque de rayo (U_{r imp} )	≤ 2,5 kV
Temperatura de trabajo (T_U )	-20 °C ... +80 °C
Margen de temperatura ambiente en zonas Ex	-20 °C ... +60 °C
Clase de protección	IP 54
Certificaciones ATEX	DEKRA 11ATEX0146 X
Marcado Ex según EN 60079-0 y EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc
Certificaciones IECEx	IECEx DEK 11.0063X
Marcado Ex según EN 60079-0	Ex nC IIC T4 Gc
Longitud de la carcasa	90 mm
Diámetro de la carcasa	63 mm
Material de la carcasa	Fundición inyectada de zinc, plástico
Conexión-Cable	NSLFF 25 mm² con bulón de cable y tornillo / tuerca M10
Largo del cable	300 mm
Medidas de la brida	220-320 mm
Datos técnicos adicionales:	--------------------
– Corriente nominal de descarga (8/20 µs) (I_n )	100 kA
– Tensión alterna de respuesta (50 Hz) (U_aw )	≤ 1,2 kV

Produkt 923062 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 923062.

Idź do sklepu internetowego

EXFS KU

Vía de chispas de separación Ex con cables de conexión para montaje en superficie y subterráneo; con forro impermeable; puede acortarse con cables cortos.

1 Produkt

Nr kat. 923019 EXFS KU

GTIN / EAN 4013364033177, Nr taryfy celnej (EU): 85369095, Waga brutto: 1.72 kg, Jednostka opakowaniowa: 1.00 unidad(es)

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Vía de chispas de separación Ex, EXFS KU
Vía de chispas de separación Ex, EXFS KU
para su utilización en zonas Ex
(zona 2) con cables de conexión
para la instalación sobre y bajo tierra
certificado por ATEX (2014/34/EU)
para la equipotencialidad contra el rayo
según DIN VDE 0185-305-3
Corriente de choque de rayo (10/350): 50 kA
Clase de capacidad para derivar corrientes de rayo
según EN 50 164-3: N
Corriente nominal de descarga (8/20): 100 kA
100% Tensión de respuesta de choque de rayo:<= 2,5 kV
Tensión de respuesta AC (50 Hz): <= 1,2 kV
Longitud del cable: 2x aprox. 1500 mm

Producto DEHN
Tipo: EXFS KU
art. no.: 923019
o equivalente

Certyfikaty

Dane techniczne

Vía de chispas de separación según EN 62561-3 / ... IEC 62561-3	sí
Corriente de impulso de rayo (10/350 µs) (I_imp )	50 kA
Clase de descargador de rayo	N
Impulso nominal de respuesta de choque de rayo (U_{r imp} )	≤ 2,5 kV
Clase de protección	IP 67
Certificaciones ATEX	DEKRA 11ATEX0146 X
Marcado Ex según EN 60079-0 y EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc
Certificaciones IECEx	IECEx DEK 11.0063X
Marcado Ex según EN 60079-0	Ex nC IIC T4 Gc
Largo del cable	2x aprox. 1500 mm

Vía de chispas de separación según EN 62561-3 / ... IEC 62561-3	sí
Corriente de impulso de rayo (10/350 µs) (I_imp )	50 kA
Clase de descargador de rayo	N
Tensión de dimensionamiento (50 Hz) (U_wAC )	300 V
Impulso nominal de respuesta de choque de rayo (U_{r imp} )	≤ 2,5 kV
Temperatura de trabajo (T_U )	-20 °C ... +80 °C
Margen de temperatura ambiente en zonas Ex	-20 °C ... +60 °C
Clase de protección	IP 67
Certificaciones ATEX	DEKRA 11ATEX0146 X
Marcado Ex según EN 60079-0 y EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc
Certificaciones IECEx	IECEx DEK 11.0063X
Marcado Ex según EN 60079-0	Ex nC IIC T4 Gc
Longitud de la carcasa	90 mm
Diámetro de la carcasa	63 mm
Material de la carcasa	Fundición inyectada de zinc, plástico
Conexión-Cable	NYY-J-1x25 mm²
Largo del cable	2x aprox. 1500 mm
Datos técnicos adicionales:	--------------------
– Corriente nominal de descarga (8/20 µs) (I_n )	100 kA
– Tensión alterna de respuesta (50 Hz) (U_aw )	≤ 1,2 kV

Produkt 923019 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 923019.

Idź do sklepu internetowego

Wyniki wyszukiwania produktów (0)

Wyniki wyszukiwania zawartości (0)

EXFS L / EXFS KU

Szczegóły

EXFS L

Nr kat. 923060 EXFS L100

Produkt 923060 został dodany do notatnika.

Do koszyka dodano produkt 923060.

Nr kat. 923061 EXFS L200

Produkt 923061 został dodany do notatnika.

Do koszyka dodano produkt 923061.

Nr kat. 923062 EXFS L300

Produkt 923062 został dodany do notatnika.

Do koszyka dodano produkt 923062.

EXFS KU

Nr kat. 923019 EXFS KU

Produkt 923019 został dodany do notatnika.

Do koszyka dodano produkt 923019.

EXFS L / EXFS KU

Szczegóły

EXFS L

Nr kat. 923060 EXFS L100

Nie masz uprawnień, by pobrać 923060.stp

Nie masz uprawnień, by pobrać 923060.igs

Nie masz uprawnień, by pobrać 923060.jt

Nie masz uprawnień, by pobrać 923060.dwg

Nie masz uprawnień, by pobrać 923060m_D.dxf

Produkt 923060 został dodany do notatnika.

Do koszyka dodano produkt 923060.

Nr kat. 923061 EXFS L200

Nie masz uprawnień, by pobrać 923061.stp

Nie masz uprawnień, by pobrać 923061.igs

Nie masz uprawnień, by pobrać 923061.jt

Nie masz uprawnień, by pobrać 923061.dwg

Nie masz uprawnień, by pobrać 923060m_D.dxf

Produkt 923061 został dodany do notatnika.

Do koszyka dodano produkt 923061.

Nr kat. 923062 EXFS L300

Nie masz uprawnień, by pobrać 923062.stp

Nie masz uprawnień, by pobrać 923062.igs

Nie masz uprawnień, by pobrać 923062.jt

Nie masz uprawnień, by pobrać 923062.dwg

Nie masz uprawnień, by pobrać 923060m_D.dxf

Produkt 923062 został dodany do notatnika.

Do koszyka dodano produkt 923062.

EXFS KU

Nr kat. 923019 EXFS KU

Nie masz uprawnień, by pobrać 923019.stp

Nie masz uprawnień, by pobrać 923019.igs

Nie masz uprawnień, by pobrać 923019.jt

Nie masz uprawnień, by pobrać 923019.dwg

Nie masz uprawnień, by pobrać 923019m_E.dxf

Produkt 923019 został dodany do notatnika.

Do koszyka dodano produkt 923019.
