Discharge and Equipotential Bonding Devices

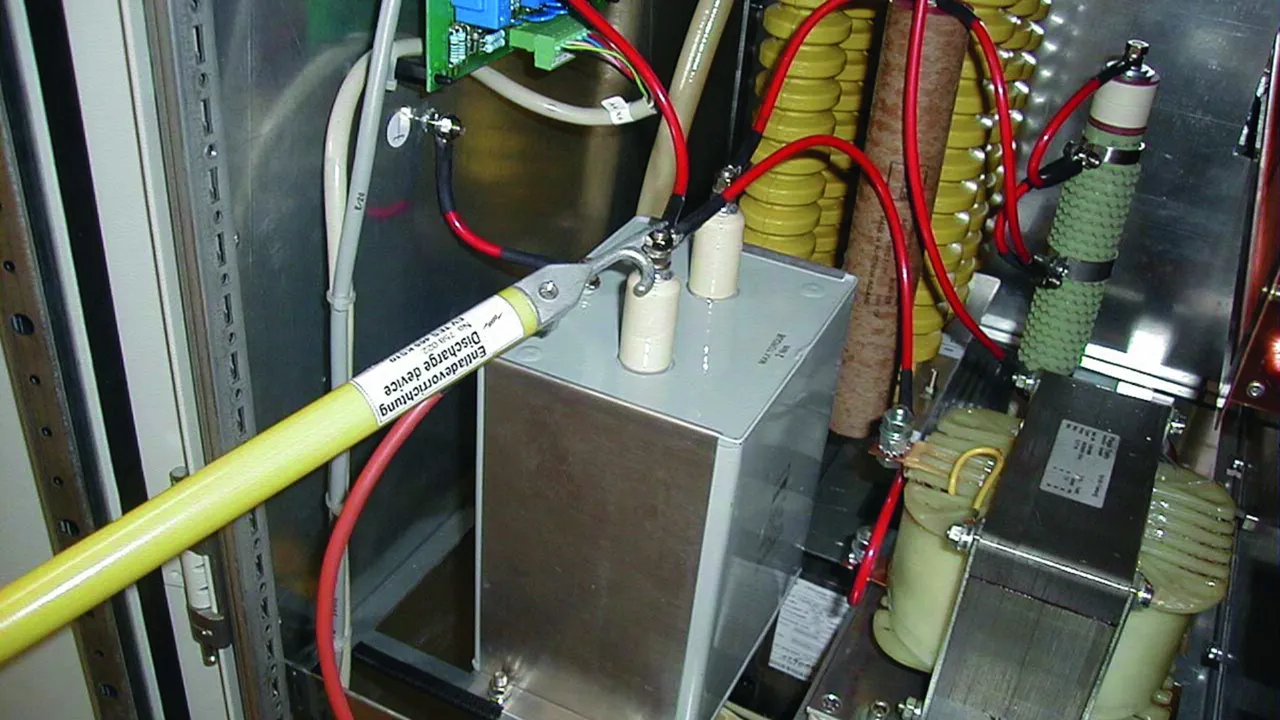

For discharging static charges
Different contact electrodes
Coupling electrode, especially for round conductors (Ø12 ... 26.5 mm) of electrostatic precipitator systems
Waterproof, plastic-sheathed cable entries, with additional anti-kink protection

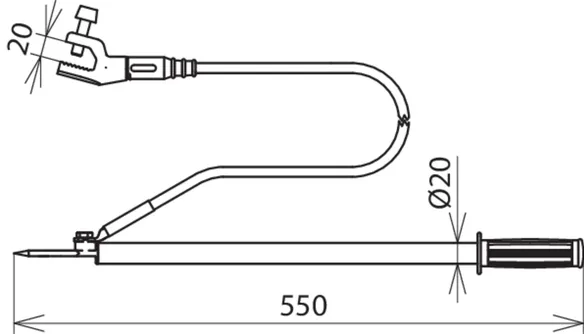

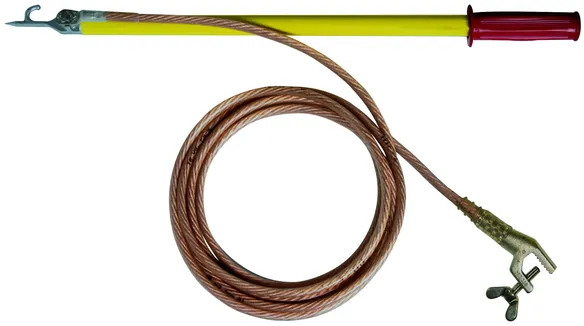

Discharge Device with Handle and Earth Clamp with Wing Bolt

1 Produkt

Nr kat. 758020 EV TES 465 EK

GTIN / EAN 4013364098992, Nr taryfy celnej (EU): 85369095, Waga brutto: 1.44 kg, Jednostka opakowaniowa: 1.00 pc(s)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Tube length	465 mm
Total length (l_G )	550 mm
Clamping range	Up to 20 mm
Material (contact and coupling electrode)	Zamak

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Material (earthing cable)	Cu , highly flexible
Tube length	465 mm
Total length (l_G )	550 mm
Clamping range	Up to 20 mm
Use	Not suitable for use in wet weather conditions
Material (contact and coupling electrode)	Zamak
Material (insulating tube)	Glass-fibre reinforced polyester tube

Produkt 758020 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 758020.

Idź do sklepu internetowego

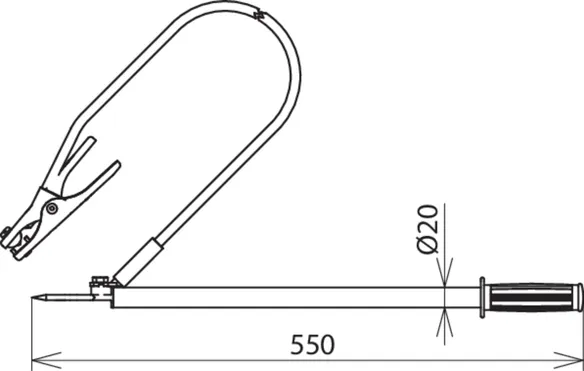

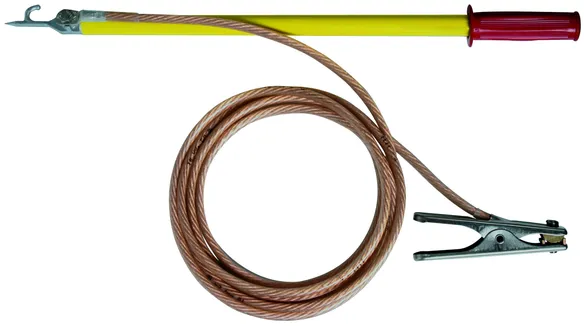

Discharge Device with Handle and Spring-loaded Earth Pliers

1 Produkt

Nr kat. 758021 EV TES 465 EZ

GTIN / EAN 4013364099005, Nr taryfy celnej (EU): 85369095, Waga brutto: 1.20 kg, Jednostka opakowaniowa: 1.00 pc(s)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Tube length	465 mm
Total length (l_G )	550 mm
Clamping range Rd / Fl	up to Ø16 mm / to 13 mm
Material (contact and coupling electrode)	Zamak

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Material (earthing cable)	Cu , highly flexible
Tube length	465 mm
Total length (l_G )	550 mm
Clamping range Rd / Fl	up to Ø16 mm / to 13 mm
Use	Not suitable for use in wet weather conditions
Material (contact and coupling electrode)	Zamak
Material (insulating tube)	Glass-fibre reinforced polyester tube

Produkt 758021 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 758021.

Idź do sklepu internetowego

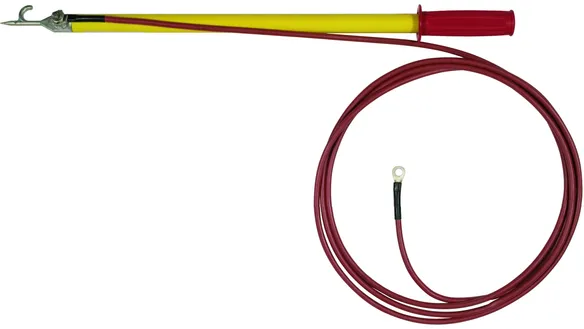

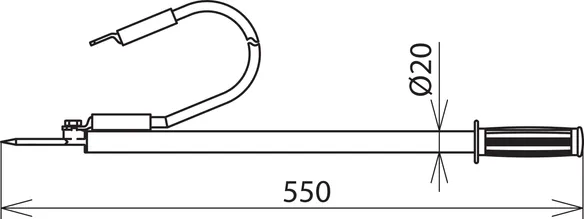

Discharge Device with Handle and Cable Lug at the Earth Cable End

Hole (Ø8.4 mm) and silicone cable

1 Produkt

Nr kat. 758022 EV TES 465 KS10

GTIN / EAN 4013364099012, Nr taryfy celnej (EU): 85369095, Waga brutto: 750.00 g, Jednostka opakowaniowa: 1.00 pc(s)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Cable length	3500 mm
Cable cross-section	10 mm²
Cable sheath	Red silicone cable
Tube length	465 mm
Total length (l_G )	550 mm
Material (contact and coupling electrode)	Zamak

Cable length	3500 mm
Cable cross-section	10 mm²
Cable sheath	Red silicone cable
Material (earthing cable)	Cu , highly flexible
Tube length	465 mm
Total length (l_G )	550 mm
Use	Not suitable for use in wet weather conditions
Material (contact and coupling electrode)	Zamak
Material (insulating tube)	Glass-fibre reinforced polyester tube

Produkt 758022 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 758022.

Idź do sklepu internetowego

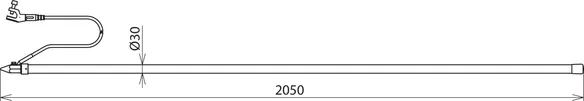

Discharge Device with Earth Clamp with Wing Bolt

1 Produkt

Nr kat. 758001 EV TS 2000 EK

GTIN / EAN 4013364004030, Nr taryfy celnej (EU): 85369095, Waga brutto: 3.22 kg, Jednostka opakowaniowa: 1.00 pc(s)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Tube length	2000 mm
Total length (l_G )	2050 mm
Clamping range	Up to 20 mm
Material (contact electrode)	Cu alloy/gal Sn

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Material (earthing cable)	Cu , highly flexible
Tube length	2000 mm
Total length (l_G )	2050 mm
Clamping range	Up to 20 mm
Use	Not suitable for use in wet weather conditions
Material (contact electrode)	Cu alloy/gal Sn
Material (insulating tube)	Glass-fibre reinforced polyester tube

Produkt 758001 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 758001.

Idź do sklepu internetowego

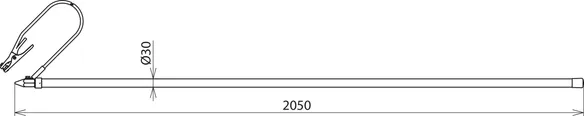

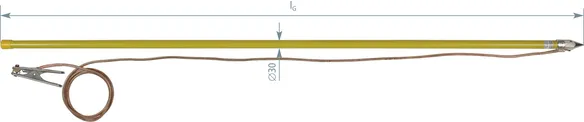

Discharge Device with Spring-loaded Earth Pliers

1 Produkt

Nr kat. 758003 EV TS 2000 EZ

GTIN / EAN 4013364004047, Nr taryfy celnej (EU): 85369095, Waga brutto: 2.95 kg, Jednostka opakowaniowa: 1.00 pc(s)

Rysunki

Informacje dodatkowe

Dane techniczne

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Tube length	2000 mm
Total length (l_G )	2050 mm
Clamping range Rd / Fl	up to Ø16 mm / to 13 mm
Material (contact electrode)	Cu alloy/gal Sn
*) Check according to own data

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Material (earthing cable)	Cu , highly flexible
Tube length	2000 mm
Total length (l_G )	2050 mm
Clamping range Rd / Fl	up to Ø16 mm / to 13 mm
Insulating capacity of the insulating tube (based on DIN VDE 0681-1)	75 kV
Max. discharge current (8/20 µs)*	50 kA
Use	Not suitable for use in wet weather conditions
Material (contact electrode)	Cu alloy/gal Sn
Material (insulating tube)	Glass-fibre reinforced polyester tube
*) Check according to own data

Produkt 758003 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 758003.

Idź do sklepu internetowego

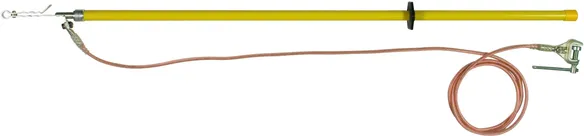

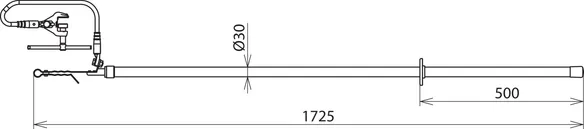

Earthing Device with Earth Clamp with Tommy Bar

For round conductors (Ø12 ... 26.5 mm) of electrostatic precipitator systems

1 Produkt

Nr kat. 758015 EV EH 1725 EK

GTIN / EAN 4013364041608, Nr taryfy celnej (EU): 85369095, Waga brutto: 3.62 kg, Jednostka opakowaniowa: 1.00 pc(s)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Cable length	3500 mm
Cable cross-section	25 mm²
Cable sheath	Transparent
Tube length	1500 mm
Total length (l_G )	1725 mm
Clamping range	Up to 30 mm
Material (coupling electrode)	Bronze/gal Sn

Cable length	3500 mm
Cable cross-section	25 mm²
Cable sheath	Transparent
Material (earthing cable)	Cu , highly flexible
Earth clamp	Earth clamp of type F 2, clamping range up to 30 mm
Tube length	1500 mm
Total length (l_G )	1725 mm
Clamping range	Up to 30 mm
Use	Not suitable for use in wet weather conditions
Material (coupling electrode)	Bronze/gal Sn
Material (insulating tube)	Glass-fibre reinforced polyester tube

Produkt 758015 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 758015.

Idź do sklepu internetowego

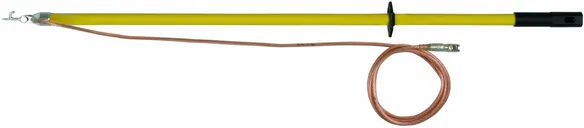

Discharge Device with Contact and Coupling Electrode and Cable Lug at the Earth Cable End

PK1 anti-rotation crimped cable lug (hole Ø12.5 mm).

1 Produkt

Nr kat. 758025 EV TES STK 1500 KS

GTIN / EAN 4013364127838, Nr taryfy celnej (EU): 85369095, Waga brutto: 2.29 kg, Jednostka opakowaniowa: 1.00 pc(s)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Tube length	1310 mm
Total length (l_G )	1500 mm
Material (contact and coupling electrode)	Zamak

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Material (earthing cable)	Cu , highly flexible
Tube length	1310 mm
Total length (l_G )	1500 mm
Use	Not suitable for use in wet weather conditions
Material (contact and coupling electrode)	Zamak
Material (insulating tube)	Glass-fibre reinforced polyester tube

Produkt 758025 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 758025.

Idź do sklepu internetowego

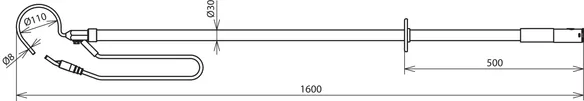

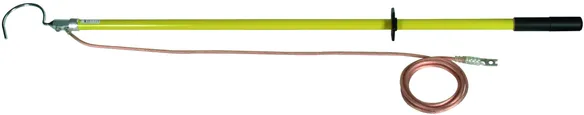

Discharge Device with Clamp and Cable Lug at the Earth Cable End

PK1 anti-rotation crimped cable lug (hole Ø12.5 mm).

1 Produkt

Nr kat. 758028 EV EHB 1600 SN7114

GTIN / EAN 4013364132450, Nr taryfy celnej (EU): 85369095, Waga brutto: 5.16 kg, Jednostka opakowaniowa: 1.00 pc(s)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Tube length	1310 mm
Total length (l_G )	1600 mm
Material (bracket)	StSt

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Material (earthing cable)	Cu , highly flexible
Tube length	1310 mm
Total length (l_G )	1600 mm
Use	Not suitable for use in wet weather conditions
Material (bracket)	StSt
Material (insulating tube)	Glass-fibre reinforced polyester tube

Produkt 758028 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 758028.

Idź do sklepu internetowego

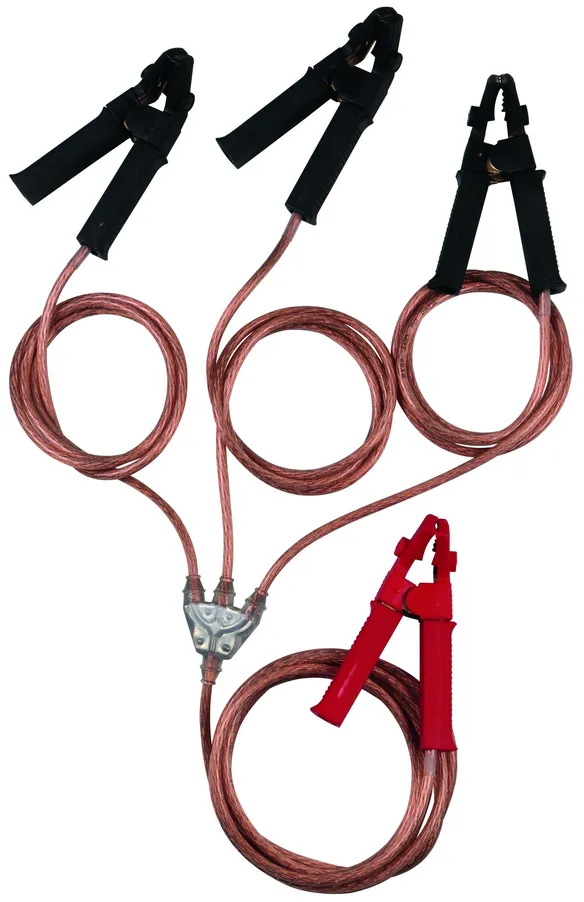

Equipotential Bonding Device with Insulated Earth Clamps

1 Produkt

Nr kat. 758099 PAV 3+1 16 ZAK

GTIN / EAN 4013364287587, Nr taryfy celnej (EU): 85369095, Waga brutto: 3.21 kg, Jednostka opakowaniowa: 1.00 pc(s)

Rysunki

Informacje dodatkowe

Dane techniczne

Cable length (A / B / C)	1750 mm
Cable length (D)	3200 mm
Cable cross-section	16 mm²
Cable sheath	transparent
Clamping range	5-25 mm

Cable length (A / B / C)	1750 mm
Cable length (D)	3200 mm
Cable cross-section	16 mm²
Cable sheath	transparent
Clamping range	5-25 mm
Colour (clamp A / B / C)	black
Colour (clamp D)	red
Possible clamp operations	> 500
Max. continuous operating current	10 A
Operating temperature range	-30 °C ... +50 °C
Storage temperature range	-40 °C ... +70 °C
Cable structure	bare fine-stranded Cu wire according to VDE 0295-6
Dielectric strength (cable sheath)	min. 10 kV/mm
Wall thickness (insulation)	1.20 mm (typical)
Insulation	PVC compound TM2 according to HD21.1

Produkt 758099 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 758099.

Idź do sklepu internetowego

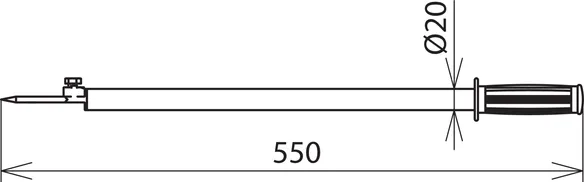

Discharge Device with Handle, without Earth Cable

1 Produkt

Nr kat. 758036 EV TES 465 SN7215

GTIN / EAN 4013364133884, Nr taryfy celnej (EU): 85369095, Waga brutto: 1.35 kg, Jednostka opakowaniowa: 1.00 pc(s)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Tube length	465 mm
Total length (l_G )	550 mm
Screw	M8 x 20 mm
Material (contact and coupling electrode)	Zamak

Produkt 758036 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 758036.

Idź do sklepu internetowego

Discharge Device with Contact Electrode without Earth Cable

1 Produkt

Nr kat. 758075 EV TS STK 1470

GTIN / EAN 4013364247789, Nr taryfy celnej (EU): 85369095, Waga brutto: 1.75 kg, Jednostka opakowaniowa: 1.00 pc(s)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Tube length	1310 mm
Total length (l_G )	1470 mm
Screw	M8 x 20 mm
Material (contact electrode)	Cu alloy/gal Sn

Produkt 758075 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 758075.

Idź do sklepu internetowego

Discharge Device with Contact and Coupling Electrode without Earth Cable

1 Produkt

Nr kat. 758085 EV TES STK 1500

GTIN / EAN 4013364247819, Nr taryfy celnej (EU): 85369095, Waga brutto: 1.42 kg, Jednostka opakowaniowa: 1.00 pc(s)

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Tube length	1310 mm
Total length (l_G )	1500 mm
Screw	M8 x 20 mm
Material (contact and coupling electrode)	Zamak

Produkt 758085 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 758085.

Idź do sklepu internetowego

Discharge Device with Hook without Earth Cable

1 Produkt

Nr kat. 758095 EV EHB STK 1600

GTIN / EAN 4013364247826, Nr taryfy celnej (EU): 85369095, Waga brutto: 2.32 kg, Jednostka opakowaniowa: 1.00 pc(s)

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Dane techniczne

Tube length	1310 mm
Total length (l_G )	1600 mm
Screw	M8 x 20 mm
Material (bracket)	StSt

Produkt 758095 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 758095.

Idź do sklepu internetowego

Discharge and Equipotential Bonding Devices

Discharge Device with Handle and Earth Clamp with Wing Bolt

Nr kat. 758020 EV TES 465 EK

Produkt 758020 został dodany do notatnika.

Do koszyka dodano produkt 758020.

Discharge Device with Handle and Spring-loaded Earth Pliers

Nr kat. 758021 EV TES 465 EZ

Produkt 758021 został dodany do notatnika.

Do koszyka dodano produkt 758021.

Discharge Device with Handle and Cable Lug at the Earth Cable End

Nr kat. 758022 EV TES 465 KS10

Produkt 758022 został dodany do notatnika.

Do koszyka dodano produkt 758022.

Discharge Device with Earth Clamp with Wing Bolt

Nr kat. 758001 EV TS 2000 EK

Produkt 758001 został dodany do notatnika.

Do koszyka dodano produkt 758001.

Discharge Device with Spring-loaded Earth Pliers

Nr kat. 758003 EV TS 2000 EZ

Produkt 758003 został dodany do notatnika.

Do koszyka dodano produkt 758003.

Earthing Device with Earth Clamp with Tommy Bar

Nr kat. 758015 EV EH 1725 EK

Produkt 758015 został dodany do notatnika.

Do koszyka dodano produkt 758015.

Discharge Device with Contact and Coupling Electrode and Cable Lug at the Earth Cable End

Nr kat. 758025 EV TES STK 1500 KS

Produkt 758025 został dodany do notatnika.

Do koszyka dodano produkt 758025.

Discharge Device with Clamp and Cable Lug at the Earth Cable End

Nr kat. 758028 EV EHB 1600 SN7114

Produkt 758028 został dodany do notatnika.

Do koszyka dodano produkt 758028.

Equipotential Bonding Device with Insulated Earth Clamps

Nr kat. 758099 PAV 3+1 16 ZAK

Produkt 758099 został dodany do notatnika.

Do koszyka dodano produkt 758099.

Discharge Device with Handle, without Earth Cable

Nr kat. 758036 EV TES 465 SN7215

Nie masz uprawnień, by pobrać 758036.stp

Nie masz uprawnień, by pobrać 758036.igs

Nie masz uprawnień, by pobrać 758036.jt

Nie masz uprawnień, by pobrać 758036.dwg

Produkt 758036 został dodany do notatnika.

Do koszyka dodano produkt 758036.

Discharge Device with Contact Electrode without Earth Cable

Nr kat. 758075 EV TS STK 1470

Produkt 758075 został dodany do notatnika.

Do koszyka dodano produkt 758075.

Discharge Device with Contact and Coupling Electrode without Earth Cable

Nr kat. 758085 EV TES STK 1500

Produkt 758085 został dodany do notatnika.

Do koszyka dodano produkt 758085.

Discharge Device with Hook without Earth Cable

Nr kat. 758095 EV EHB STK 1600

Nie masz uprawnień, by pobrać 758095.stp

Nie masz uprawnień, by pobrać 758095.igs

Nie masz uprawnień, by pobrać 758095.jt

Nie masz uprawnień, by pobrać 758095.dwg

Nie masz uprawnień, by pobrać 758095m_D.dxf

Produkt 758095 został dodany do notatnika.

Do koszyka dodano produkt 758095.
