Connection Brackets

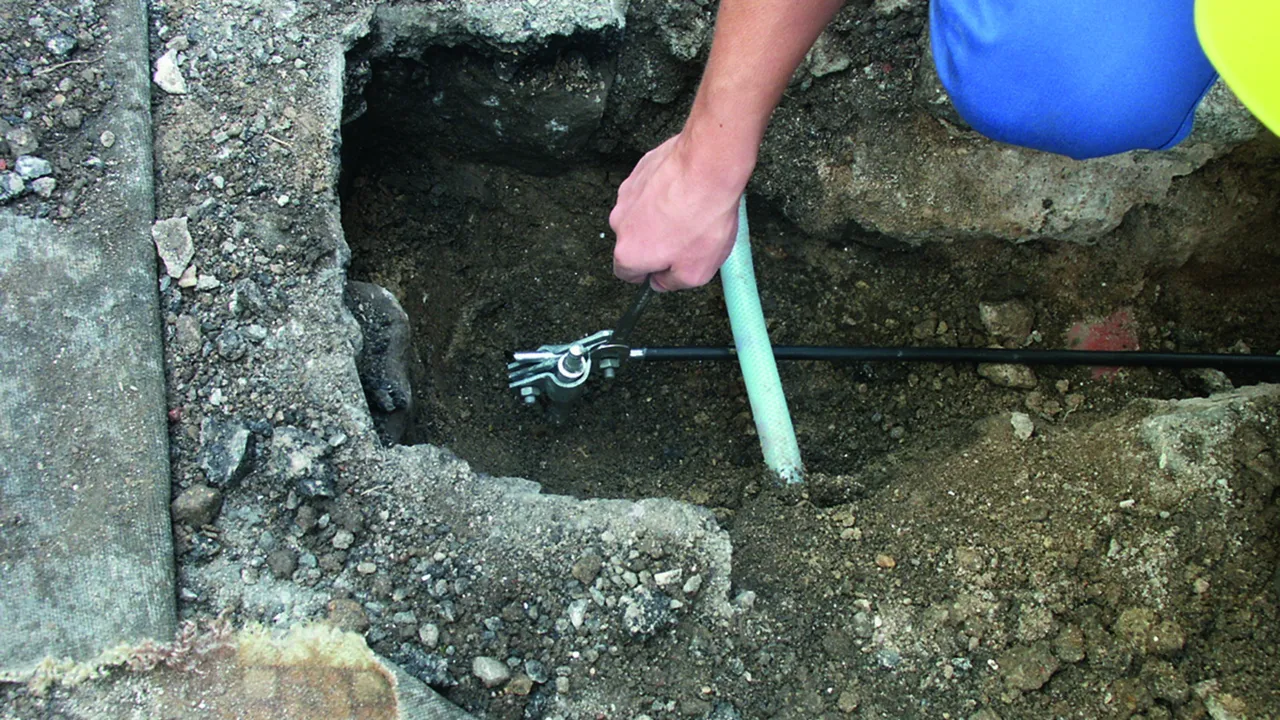

For connecting round conductors, cables and flat strips to earth rods.

Diagonal design

Also for use with uncut earth conductors.

5 Produkty

Nr kat. 620015 AS S TE 20 7.10 FL40 STTZN

GTIN / EAN 4013364026582, Nr taryfy celnej (EU): 85359000, Waga brutto: 375.20 g, Jednostka opakowaniowa: 20.00 pc(s)

Rysunki

Informacje dodatkowe

Connection bracket, diagonal, St/tZn
Connecting clamp
For connecting round conductors, cables and tape conductors to earth rods
Material: St/tZn
Clamping range Rd / Fl: 7-10 / -40 mm
Type for earth rods: Ø20 mm
Standard: EN 62561-1

Brand: DEHN
Type: AS S TE 20 7.10 FL40 STTZN
Part No.: 620015
or equivalent.

Certyfikaty



Dane techniczne

Material St/tZn
Clamping range Rd / Fl 7-10 / -40 mm
Type for earth rods Ø20 mm
Standard EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C) 21.0 kA
*) For exact assignment, see test certificate.

Produkt 620015 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 620015.

Idź do sklepu internetowego

Nr kat. 620017 AS S TE 20 7.10 FL40 CU

GTIN / EAN 4013364026612, Nr taryfy celnej (EU): 85359000, Waga brutto: 425.00 g, Jednostka opakowaniowa: 1.00 pc(s)

Rysunki

Informacje dodatkowe

Connection bracket, diagonal, Cu
Connecting clamp
For connecting round conductors, cables and tape conductors to earth rods
Material: Cu
Clamping range Rd / Fl: 7-10 / -40 mm
Clamping range (stranded / cable): 35-120 mm2
Type for earth rods: Ø20 mm
Standard: EN 62561-1

Brand: DEHN
Type: AS S TE 20 7.10 FL40 CU
Part No.: 620017
or equivalent.

Certyfikaty



Dane techniczne

Material Cu
Clamping range Rd / Fl 7-10 / -40 mm
Clamping range (stranded / cable) 35-120 mm2
Type for earth rods Ø20 mm
Standard EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C) 29.0 kA
*) For exact assignment, see test certificate.

Produkt 620017 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 620017.

Idź do sklepu internetowego

Nr kat. 620915 AS S TE 20 7.10 FL40 V4A

GTIN / EAN 4013364026629, Nr taryfy celnej (EU): 85359000, Waga brutto: 303.00 g, Jednostka opakowaniowa: 20.00 pc(s)

Rysunki

Informacje dodatkowe

Connection bracket, diagonal, StSt (V4A)
Connecting clamp
For connecting round conductors, cables and tape conductors to earth rods
Material: StSt (V4A)
Clamping range Rd / Fl: 7-10 / -40 mm
Clamping range (stranded / cable): 35-120 mm2
Type for earth rods: Ø20 mm
Material No.: 1.4571 / 1.4404 / 1.4401
Standard: EN 62561-1

Brand: DEHN
Type: AS S TE 20 7.10 FL40 V4A
Part No.: 620915
or equivalent.

Certyfikaty



Dane techniczne

Material StSt (V4A)
Clamping range Rd / Fl 7-10 / -40 mm
Clamping range (stranded / cable) 35-120 mm2
Type for earth rods Ø20 mm
Material No. 1.4571 / 1.4404 / 1.4401
Standard EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C) 7.3 kA
*) For exact assignment, see test certificate.

Produkt 620915 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 620915.

Idź do sklepu internetowego

Nr kat. 625015 AS S TE 25 7.10 FL40 STTZN

GTIN / EAN 4013364026599, Nr taryfy celnej (EU): 85359000, Waga brutto: 388.00 g, Jednostka opakowaniowa: 20.00 pc(s)

Rysunki

Informacje dodatkowe

Connection bracket, diagonal, St/tZn
Connecting clamp
For connecting round conductors, cables and tape conductors to earth rods
Material: St/tZn
Clamping range Rd / Fl: 7-10 / -40 mm
Type for earth rods: Ø25 mm
Standard: EN 62561-1

Brand: DEHN
Type: AS S TE 25 7.10 FL40 STTZN
Part No.: 625015
or equivalent.

Certyfikaty



Dane techniczne

Material St/tZn
Clamping range Rd / Fl 7-10 / -40 mm
Type for earth rods Ø25 mm
Standard EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C) 18 kA
*) For exact assignment, see test certificate.

Produkt 625015 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 625015.

Idź do sklepu internetowego

Nr kat. 649015 AS S TE 25 7.10 FL40 V4A

GTIN / EAN 4013364119376, Nr taryfy celnej (EU): 85359000, Waga brutto: 305.00 g, Jednostka opakowaniowa: 20.00 pc(s)

Rysunki

Informacje dodatkowe

Connection bracket, diagonal, StSt (V4A)
Connecting clamp
For connecting round conductors, cables and tape conductors to earth rods
Material: StSt (V4A)
Clamping range Rd / Fl: 7-10 / -40 mm
Clamping range (stranded / cable): 35-120 mm2
Type for earth rods: Ø25 mm
Material No.: 1.4571 / 1.4404 / 1.4401
Standard: EN 62561-1

Brand: DEHN
Type: AS S TE 25 7.10 FL40 V4A
Part No.: 649015
or equivalent.

Certyfikaty



Dane techniczne

Material StSt (V4A)
Clamping range Rd / Fl 7-10 / -40 mm
Clamping range (stranded / cable) 35-120 mm2
Type for earth rods Ø25 mm
Material No. 1.4571 / 1.4404 / 1.4401
Standard EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C) 8 kA
*) For exact assignment, see test certificate.

Produkt 649015 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 649015.

Idź do sklepu internetowego

Diagonal design – especially for tubular earth rods St/tZn

Also for use with uncut earth electrodes.

1 Produkt

Nr kat. 640015 AS S RE 27 7.10 FL40 STTZN

GTIN / EAN 4013364106864, Nr taryfy celnej (EU): 85359000, Waga brutto: 395.20 g, Jednostka opakowaniowa: 1.00 pc(s)

Rysunki

Informacje dodatkowe

Connection bracket, diagonal, especially for tubular earth electrodes, St/tZn
Connecting clamp
For connecting round conductors, cables and tape conductors to earth rods
Material: St/tZn
Clamping range Rd / Fl: 7-10 / -40 mm
Type for earth rods: Ø27 mm
Standard: EN 62561-1

Brand: DEHN
Type: AS S RE 27 7.10 FL40 STTZN
Part No.: 640015
or equivalent.

Certyfikaty



Dane techniczne

Material St/tZn
Clamping range Rd / Fl 7-10 / -40 mm
Type for earth rods Ø27 mm
Standard EN 62561-1

Produkt 640015 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 640015.

Idź do sklepu internetowego

One-sided connection with KS connector

2 Produkty

Nr kat. 620011 AS TE 20 KSV 7.10 STTZN

GTIN / EAN 4013364026636, Nr taryfy celnej (EU): 85359000, Waga brutto: 320.00 g, Jednostka opakowaniowa: 20.00 pc(s)

Rysunki

Informacje dodatkowe

Connection bracket, one-sided connection with KS connector, St/tZn
Connecting clamp
For connecting round conductors, cables and tape conductors to earth rods
Material: St/tZn
Clamping range Rd: 7-10 mm
Type for earth rods: Ø20 mm
Standard: EN 62561-1

Brand: DEHN
Type: AS TE 20 KSV 7.10 STTZN
Part No.: 620011
or equivalent.

Certyfikaty



Dane techniczne

Material St/tZn
Clamping range Rd 7-10 mm
Type for earth rods Ø20 mm
Standard EN 62561-1
*) For exact assignment see test certificate.

Produkt 620011 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 620011.

Idź do sklepu internetowego

Nr kat. 625011 AS TE 25 KSV 7.10 STTZN

GTIN / EAN 4013364026643, Nr taryfy celnej (EU): 85359000, Waga brutto: 345.00 g, Jednostka opakowaniowa: 20.00 pc(s)

Rysunki

Informacje dodatkowe

Connection bracket, one-sided connection with KS connector, St/tZn
Connecting clamp
For connecting round conductors, cables and tape conductors to earth rods
Material: St/tZn
Clamping range Rd: 7-10 mm
Type for earth rods: Ø25 mm
Standard: EN 62561-1

Brand: DEHN
Type: AS TE 25 KSV 7.10 STTZN
Part No.: 625011
or equivalent.

Certyfikaty



Dane techniczne

Material St/tZn
Clamping range Rd 7-10 mm
Type for earth rods Ø25 mm
Standard EN 62561-1
*) For exact assignment see test certificate.

Produkt 625011 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 625011.

Idź do sklepu internetowego

Double-sided connection with KS connectors (St/tZn)

2 Produkty

Nr kat. 620012 AS TE 20 2XKSV 7.10 STTZN

GTIN / EAN 4013364026698, Nr taryfy celnej (EU): 85359000, Waga brutto: 428.00 g, Jednostka opakowaniowa: 10.00 pc(s)

Rysunki

Informacje dodatkowe

Connection bracket, two-sided connection with KS connector, St/tZn
Connecting clamp
For connecting round conductors, cables and tape conductors to earth rods
Material: St/tZn
Clamping range Rd: 7-10 mm
Type for earth rods: Ø20 mm
Standard: EN 62561-1

Brand: DEHN
Type: AS TE 20 2XKSV 7.10 STTZN
Part No.: 620012
or equivalent.

Certyfikaty



Dane techniczne

Material St/tZn
Clamping range Rd 7-10 mm
Type for earth rods Ø20 mm
Standard EN 62561-1
*) For exact assignment see test certificate.

Produkt 620012 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 620012.

Idź do sklepu internetowego

Nr kat. 625012 AS TE 25 2XKSV 7.10 STTZN

GTIN / EAN 4013364026704, Nr taryfy celnej (EU): 85359000, Waga brutto: 434.00 g, Jednostka opakowaniowa: 1.00 pc(s)

Rysunki

Informacje dodatkowe

Connection bracket, two-sided connection with KS connector, St/tZn
Connecting clamp
For connecting round conductors, cables and tape conductors to earth rods
Material: St/tZn
Clamping range Rd: 7-10 mm
Type for earth rods: Ø25 mm
Standard: EN 62561-1

Brand: DEHN
Type: AS TE 25 2XKSV 7.10 STTZN
Part No.: 625012
or equivalent.

Certyfikaty



Dane techniczne

Material St/tZn
Clamping range Rd 7-10 mm
Type for earth rods Ø25 mm
Standard EN 62561-1
*) For exact assignment see test certificate.

Produkt 625012 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 625012.

Idź do sklepu internetowego

One-sided connection with M10 screw

2 Produkty

Nr kat. 620021 AS TE 20 ASSM10 STTZN

GTIN / EAN 4013364026667, Nr taryfy celnej (EU): 85359000, Waga brutto: 294.00 g, Jednostka opakowaniowa: 1.00 pc(s)

Rysunki

Informacje dodatkowe

Connection bracket, one-sided connection with M10 screw, St/tZn
Connecting clamp
For connecting round conductors, cables and tape conductors to earth rods
Material: St/tZn
Clamping range Fl: -40 mm
Type for earth rods: Ø20 mm
Standard: EN 62561-1

Brand: DEHN
Type: AS TE 20 ASSM10 STTZN
Part No.: 620021
or equivalent.

Certyfikaty



Dane techniczne

Material St/tZn
Clamping range Fl -40 mm
Type for earth rods Ø20 mm
Standard EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C) 8.4 kA
*) For exact assignment see test certificate.

Produkt 620021 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 620021.

Idź do sklepu internetowego

Nr kat. 625021 AS TE 25 ASSM10 STTZN

GTIN / EAN 4013364026674, Nr taryfy celnej (EU): 85359000, Waga brutto: 315.00 g, Jednostka opakowaniowa: 20.00 pc(s)

Rysunki

Informacje dodatkowe

Connection bracket, one-sided connection with M10 screw, St/tZn
Connecting clamp
For connecting round conductors, cables and tape conductors to earth rods
Material: St/tZn
Clamping range Fl: -40 mm
Type for earth rods: Ø25 mm
Standard: EN 62561-1

Brand: DEHN
Type: AS TE 25 ASSM10 STTZN
Part No.: 625021
or equivalent.

Certyfikaty



Dane techniczne

Material St/tZn
Clamping range Fl -40 mm
Type for earth rods Ø25 mm
Standard EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C) 8.4 kA
*) For exact assignment see test certificate.

Produkt 625021 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 625021.

Idź do sklepu internetowego
