Earth Connecting Plates

  • Connecting plate with high short-circuit current carrying capacity
  • Single-pole connection of the phase arms
  • For connecting single-pole earthing and short-circuiting devices to transformers of overhead line masts or to fuse holders
  • For fixed ball points (Ø20 mm, Ø25 mm) or ring groove pins (Ø16 mm)

Szczegóły

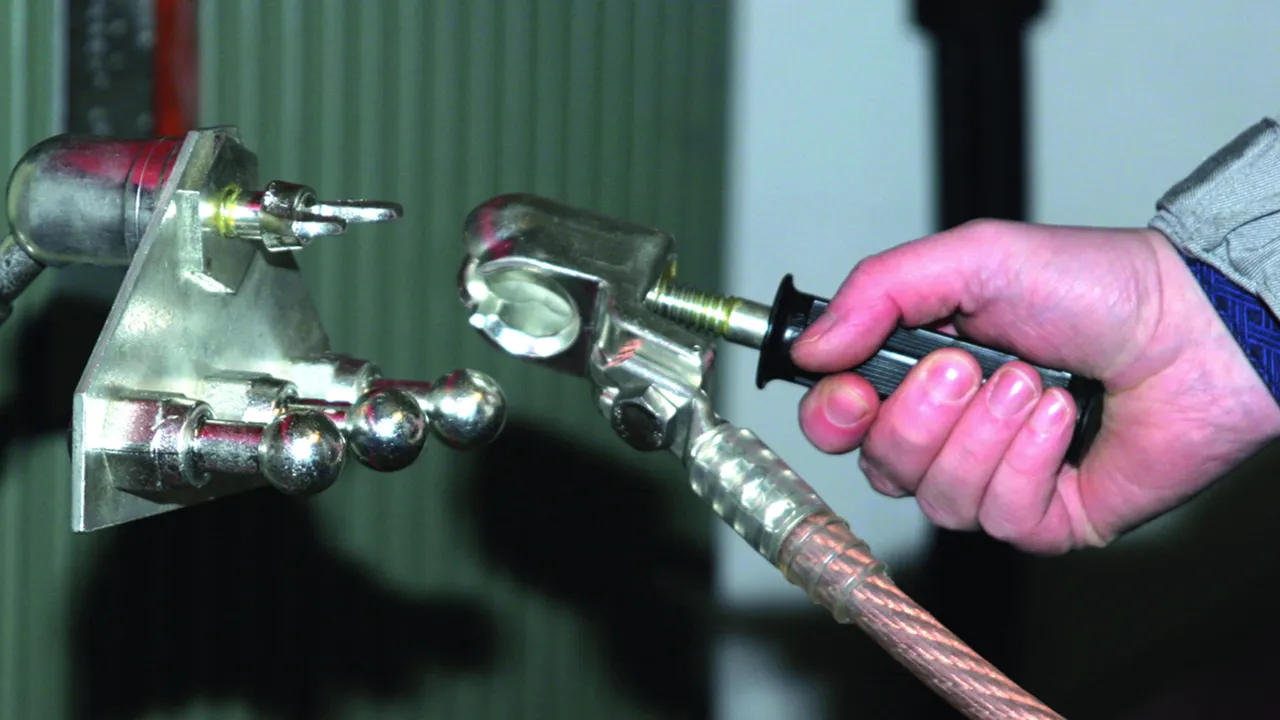

Anti-rotation earth milling clamp mounted on an earth connecting plate
lorem ipsum

With three Fixed Ball Points and Ball Head Cap

2 Produkty

Nr kat. 728620 EAPA 3 KFP 20 KKH

GTIN / EAN 4013364147843, Nr taryfy celnej (EU): 85359000, Waga brutto: 1085.00 g, Jednostka opakowaniowa: 1.00 pc(s)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe



Dane techniczne

Fixed point Ø 20 mm
Max. cable cross-section Cu 120 mm²
Max. short-circuit current Ik 0.5 s 33.5 kA
Max. short-circuit current Ik 1 s 23.7 kA

Produkt 728620 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 728620.

Idź do sklepu internetowego

Nr kat. 728625 EAPA 3 KFP 25 KKH

GTIN / EAN 4013364147867, Nr taryfy celnej (EU): 85359000, Waga brutto: 1084.00 g, Jednostka opakowaniowa: 1.00 pc(s)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe



Dane techniczne

Fixed point Ø 25 mm
Max. cable cross-section Cu 150 mm²
Max. short-circuit current Ik 0.5 s 42.0 kA
Max. short-circuit current Ik 1 s 29.6 kA

Produkt 728625 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 728625.

Idź do sklepu internetowego

With three Fixed Ball Points

For mounting on earth connecting clamps with PK1 anti-rotation protection.

2 Produkty

Nr kat. 728522 EAPA 3 KFP 20 B13

GTIN / EAN 4013364147874, Nr taryfy celnej (EU): 85359000, Waga brutto: 756.00 g, Jednostka opakowaniowa: 1.00 pc(s)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe



Dane techniczne

Fixed point Ø 20 mm
Max. cable cross-section Cu 120 mm²
Max. short-circuit current Ik 0.5 s 33.5 kA
Max. short-circuit current Ik 1 s 23.7 kA

Produkt 728522 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 728522.

Idź do sklepu internetowego

Nr kat. 728526 EAPA 3 KFP 25 B13

GTIN / EAN 4013364147881, Nr taryfy celnej (EU): 85359000, Waga brutto: 1014.00 g, Jednostka opakowaniowa: 1.00 pc(s)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe



Dane techniczne

Fixed point Ø 25 mm
Max. cable cross-section Cu 150 mm²
Max. short-circuit current Ik 0.5 s 42.0 kA
Max. short-circuit current Ik 1 s 29.6 kA

Produkt 728526 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 728526.

Idź do sklepu internetowego

With three Ring Groove Fixed Points and Earth Bushing

1 Produkt

Nr kat. 728516 EAPA 3 RN 16 EAB

GTIN / EAN 4013364147898, Nr taryfy celnej (EU): 85359000, Waga brutto: 1.54 kg, Jednostka opakowaniowa: 1.00 pc(s)

Wcześniejszy produkt

Rysunki

Informacje dodatkowe



Dane techniczne

Fixed point Ø 16 mm
Max. cable cross-section Cu 95 mm²
Max. short-circuit current Ik 0.5 s 26.5 kA
Max. short-circuit current Ik 1 s 18.7 kA

Produkt 728516 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 728516.

Idź do sklepu internetowego

With two Fixed Ball Points and Ball Head Cap

With adjustable ball head cap (Ø25 mm) and plastic handle.
For connecting two single-pole earthing and short-circuiting devices to one fixed ball point (Ø25 mm).

1 Produkt

Nr kat. 728501 EAP 2 25 KKH HG

GTIN / EAN 4013364079618, Nr taryfy celnej (EU): 85359000, Waga brutto: 1015.00 g, Jednostka opakowaniowa: 1.00 pc(s)

Rysunki

Informacje dodatkowe



Dane techniczne

Fixed point Ø 25 mm
DB drawing No. 3 Ebgw 01.66
DB material No. 157 540

Produkt 728501 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 728501.

Idź do sklepu internetowego

Terminal Lug with one Fixed Ball Point

For connection to a fuse holder.

1 Produkt

Nr kat. 728503 EAP 25 SIT US OL

GTIN / EAN 4013364079564, Nr taryfy celnej (EU): 85359000, Waga brutto: 453.00 g, Jednostka opakowaniowa: 1.00 pc(s)

Rysunki

Informacje dodatkowe



Dane techniczne

Fixed point Ø 25 mm
DB drawing No. 4 Ebgw 01.60
DB material No. 157 545

Produkt 728503 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 728503.

Idź do sklepu internetowego

Terminal Lug with two Fixed Ball Points

For connection to the mast.

1 Produkt

Nr kat. 728502 EAP 2 25 MA US OL

GTIN / EAN 4013364079571, Nr taryfy celnej (EU): 85359000, Waga brutto: 708.00 g, Jednostka opakowaniowa: 1.00 pc(s)

Rysunki

Informacje dodatkowe



Dane techniczne

Fixed point Ø 25 mm
DB drawing No. 3 Ebgw 01.61
DB material No. 157 548

Produkt 728502 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 728502.

Idź do sklepu internetowego
