Bridging Brackets

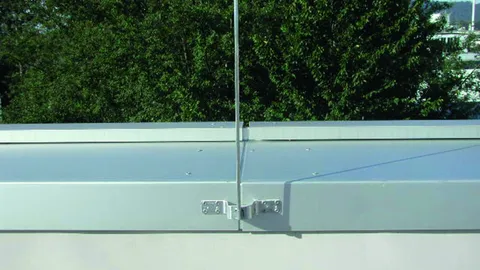

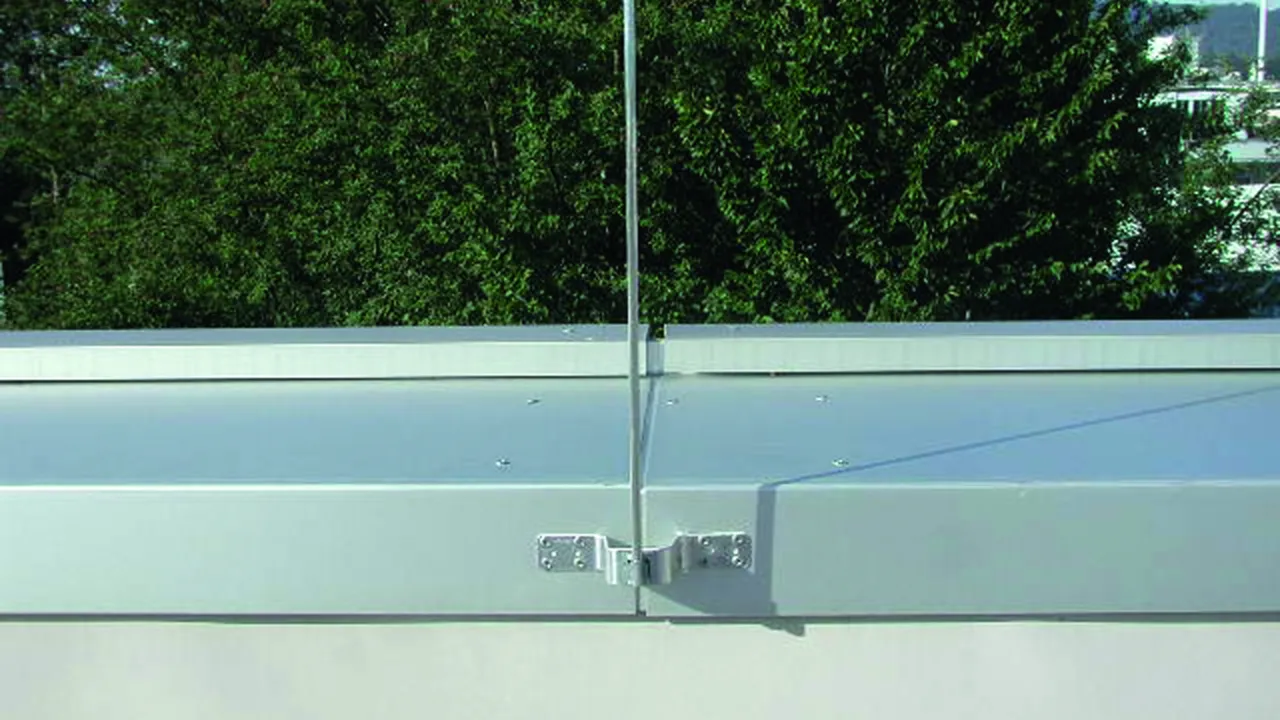

For connection (riveting or screwing) of metal cladding.

Application note:
According to DIN EN 62305-3 Suppl. 1, four rivets Ø5 mm shall be used to connect material of ≥ 0.5 mm thickness, or two StSt self-tapping screws Ø6.3 mm (one on each side) for material of ≥ 2 mm thickness.

Short design with middle hole

2 Produkty

Nr kat. 377006 UEBL L170 B11 B5.2 6.5 AL

GTIN / EAN 4013364024922, Nr taryfy celnej (EU): 85359000, Waga brutto: 39.30 g, Jednostka opakowaniowa: 50.00 pc(s)

Rysunki

Informacje dodatkowe

Bridging brackets, short, with middle hole, Al
Bridging bracket
For connection of metal cladding
(riveting or screwing)
Short design, with middle hole
Material: Al
Length : 170 mm
Fixing : [8x] Ø5.2 / [4x] Ø6.5 mm
Standard: EN 62561-1

Brand: DEHN
Type: UEBL L170 B11 B5.2 6.5 AL
Part No.: 377006
or equivalent.

Certyfikaty



Dane techniczne

Material Al
Dimensions 30 x 2 mm
Length 170 mm
Fixing [8x] Ø5.2 / [4x] Ø6.5 mm
Middle hole Ø11 mm
Standard EN 62561-1
*) For exact assignment, see test certificate.

Produkt 377006 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 377006.

Idź do sklepu internetowego

Nr kat. 377027 UEBL L170 B11 B5.2 6.5 CU

GTIN / EAN 4013364034204, Nr taryfy celnej (EU): 85359000, Waga brutto: 114.30 g, Jednostka opakowaniowa: 50.00 pc(s)

Rysunki

Informacje dodatkowe

Bridging brackets, short, with middle hole, Cu
Bridging bracket
For connection of metal cladding
(riveting or screwing)
Short design, with middle hole
Material: Cu
Length : 170 mm
Fixing : [8x] Ø5.2 / [4x] Ø6.5 mm
Standard: EN 62561-1

Brand: DEHN
Type: UEBL L170 B11 B5.2 6.5 CU
Part No.: 377027
or equivalent.

Certyfikaty



Dane techniczne

Material Cu
Dimensions 28 x 2 mm
Length 170 mm
Fixing [8x] Ø5.2 / [4x] Ø6.5 mm
Middle hole Ø11 mm
Standard EN 62561-1
*) For exact assignment, see test certificate.

Produkt 377027 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 377027.

Idź do sklepu internetowego

Short design without middle hole

1 Produkt

Nr kat. 377016 UEBL L170 B5.2 6.5 AL

GTIN / EAN 4013364083417, Nr taryfy celnej (EU): 85359000, Waga brutto: 38.30 g, Jednostka opakowaniowa: 50.00 pc(s)

Rysunki

Informacje dodatkowe

Bridging brackets, short, without middle hole, Al
Bridging bracket
For connection of metal cladding
(riveting or screwing)
Short design, without middle hole
Material: Al
Length : 170 mm
Fixing : [8x] Ø5.2 / [4x] Ø6.5 mm
Standard: EN 62561-1

Brand: DEHN
Type: UEBL L170 B5.2 6.5 AL
Part No.: 377016
or equivalent.

Certyfikaty



Dane techniczne

Material Al
Dimensions 30 x 2 mm
Length 170 mm
Fixing [8x] Ø5.2 / [4x] Ø6.5 mm
Standard EN 62561-1
*) For exact assignment, see test certificate.

Produkt 377016 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 377016.

Idź do sklepu internetowego

Long design with middle hole

1 Produkt

Nr kat. 377026 UEBL L220 B11 B5.2 6.5 AL

GTIN / EAN 4013364068582, Nr taryfy celnej (EU): 85359000, Waga brutto: 48.02 g, Jednostka opakowaniowa: 50.00 pc(s)

Rysunki

Informacje dodatkowe

Bridging brackets, long, with middle hole, Al
Bridging bracket
For connection of metal cladding
(riveting or screwing)
Long design, with middle hole
Material: Al
Length : 220 mm
Fixing : [8x] Ø5.2 / [4x] Ø6.5 mm
Standard: EN 62561-1

Brand: DEHN
Type: UEBL L220 B11 B5.2 6.5 AL
Part No.: 377026
or equivalent.

Certyfikaty



Dane techniczne

Material Al
Dimensions 30 x 2 mm
Length 220 mm
Fixing [8x] Ø5.2 / [4x] Ø6.5 mm
Middle hole Ø11 mm
Standard EN 62561-1
*) For exact assignment, see test certificate.

Produkt 377026 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 377026.

Idź do sklepu internetowego
